Việc lắp đặt CAL19-11 có cần dùng vít cố định không?

Không, sản phẩm thiết kế dạng snap-on, chỉ cần ấn vào các khớp nối có sẵn trên Contactor.

Nếu tiếp điểm bị hỏng, tôi có phải thay toàn bộ Contactor?

Không, bạn chỉ cần thay thế module CAL19-11 mới để tiết kiệm chi phí.

Thiết bị có hoạt động được với điện áp 220V không?

Có, thiết bị vận hành ổn định với mức điện áp lên đến 240VAC.

Thời gian giao hàng của AUT VN thường mất bao lâu?

Thông thường giao hàng trong vòng 24h-48h cho các đơn hàng có sẵn trong kho.

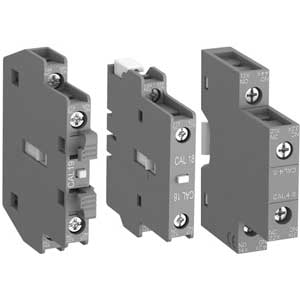

Tiếp điểm phụ ABB CAL19-11 (1SFN010820R1011) 1NO+1NC: Chịu tải 4A, Lắp hông linh hoạt, Cho Contactor AF | AUT VN

Cấu hình tối ưu: 1NO + 1NC lý tưởng cho mạch điều khiển, giám sát trạng thái và khóa liên động an toàn.
Hiệu suất bền bỉ: Dòng định mức 4A tại 240VAC, vận hành ổn định trong môi trường công nghiệp nặng.
Tương thích hoàn hảo: Thiết kế chuyên biệt cho Contactor ABB dòng AF cỡ lớn (từ AF116 đến AF370).
Lắp đặt siêu tốc: Kiểu gắn bên hông (Side-mounted) dạng Snap-on, không cần dụng cụ phức tạp.
Cam kết chính hãng: Sản phẩm ABB chuẩn, đầy đủ CO/CQ, phân phối chính thức bởi AUT VN.

nhà chế tạo: ABB

SKU: 1SFN010820R1011 (CAL19-11)

Tải xuống mẫu

Giá cũ: 402.150 ₫

Giá bán: 321.720 ₫

Số lượng:

Giới thiệu về Tiếp điểm phụ ABB CAL19-11 (1SFN010820R1011)

Trong các hệ thống tủ điện điều khiển công nghiệp, việc giám sát trạng thái thực tế của khởi động từ (Contactor) là điều kiện tiên quyết để đảm bảo an toàn cho thiết bị và người vận hành. Tiếp điểm phụ ABB CAL19-11 (Mã sản phẩm: 1SFN010820R1011) được ra đời như một giải pháp mở rộng hoàn hảo cho các dòng Contactor ABB AF công suất lớn. Thiết bị này cung cấp tín hiệu phản hồi chính xác về trạng thái Đóng/Ngắt, cho phép tích hợp dễ dàng với PLC, đèn báo hoặc các rơ-le trung gian, giúp tối ưu hóa quy trình tự động hóa và nâng cao độ tin cậy của toàn hệ thống.

Điểm nổi bật của tiếp điểm phụ CAL19-11

Tiêu chuẩn quốc tế: Tuân thủ nghiêm ngặt tiêu chuẩn IEC/EN 60947-5-1, đảm bảo khả năng chống nhiễu và hoạt động bền bỉ trong điều kiện điện áp biến thiên.
Thiết kế đa năng: Sự kết hợp 1 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC) giúp kỹ sư điện dễ dàng triển khai các mạch tự giữ hoặc mạch khóa liên động (interlock) mà không cần thêm rơ-le trung gian.
Tiết kiệm không gian: Với khả năng lắp gắn bên hông (trái hoặc phải), CAL19-11 không làm tăng kích thước mặt trước của Contactor, giúp tối ưu diện tích lắp đặt trong tủ điện hẹp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model / Mã sản phẩm	CAL19-11 / 1SFN010820R1011
Thương hiệu	ABB (Thụy Sĩ)
Cấu hình tiếp điểm	1NO (Thường mở) + 1NC (Thường đóng)
Dòng điện định mức (Ith)	4A tại 240VAC
Vị trí lắp đặt	Gắn bên hông (Side Mounting)
Kiểu kết nối	Đấu dây bắt vít (Screw Terminals)
Cấp bảo vệ	IP20
Kích thước	79mm x 67.3mm x 14.9mm

Nguồn tham khảo: ABB Official Website

Lợi ích khi lựa chọn Tiếp điểm phụ ABB tại AUT VN

An toàn tuyệt đối: Loại bỏ rủi ro vận hành sai nhờ hệ thống phản hồi trạng thái tức thời, bảo vệ động cơ và thiết bị đầu cuối.
Chi phí bảo trì thấp: Tiếp điểm chế tạo từ vật liệu bạc cao cấp chống mài mòn, kéo dài tuổi thọ vận hành, giảm thiểu tần suất thay thế.
Hỗ trợ chuyên nghiệp: AUT VN không chỉ cung cấp sản phẩm chính hãng đầy đủ CO/CQ mà còn hỗ trợ tư vấn giải pháp kỹ thuật và sơ đồ đấu nối chi tiết.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Đảm bảo an toàn: Ngắt toàn bộ nguồn điện cấp cho tủ điều khiển và kiểm tra lại bằng bút thử điện để tránh sự cố.
Bước 2 - Chọn vị trí: Xác định phía lắp đặt (bên trái hoặc bên phải) của Contactor AF tùy theo sơ đồ bố trí dây dẫn trong tủ.
Bước 3 - Lắp đặt cơ khí: Đặt module CAL19-11 khớp với rãnh trên thân Contactor, ấn nhẹ cho đến khi nghe tiếng "click" xác nhận đã khớp hoàn toàn.
Bước 4 - Đấu nối dây: Kết nối dây điều khiển vào các cực NO/NC theo đúng bản vẽ kỹ thuật của mạch điện.
Bước 5 - Vận hành thử: Siết chặt các vít nối, cấp nguồn và thử nghiệm đóng/ngắt để kiểm tra tín hiệu phản hồi về PLC hoặc đèn báo.

Sản phẩm sử dụng chung với thiết bị nào? (isRelatedTo)

Tiếp điểm phụ CAL19-11 được thiết kế tương thích hoàn toàn với các dòng Contactor ABB dòng AF công suất lớn, bao gồm các model: AF116, AF140, AF146, AF190, AF205, AF265, AF305, AF370.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Giám sát động cơ: Truyền tín hiệu báo trạng thái Run/Stop về trung tâm điều khiển hoặc đèn báo pha.
Mạch khóa liên động (Interlock): Ngăn chặn hai khởi động từ đóng cùng lúc trong mạch đảo chiều động cơ, tránh sự cố ngắn mạch nguy hiểm.
Tích hợp PLC/SCADA: Cung cấp tín hiệu Input cho PLC để giám sát trạng thái thiết bị trong thời gian thực.
Hệ thống HVAC & Bơm: Sử dụng rộng rãi trong các tủ điện điều hòa trung tâm, hệ thống máy nén khí và bơm công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Tiếp điểm phụ CAL19-11 có lắp được cho Contactor AF09 hay AF16 không?
Không, model CAL19-11 chỉ dành cho các dòng AF cỡ lớn (từ AF116 đến AF370). Đối với AF09/AF16, quý khách vui lòng liên hệ AUT VN để được tư vấn mã sản phẩm tương ứng.

2. Ký hiệu NO và NC trên CAL19-11 có ý nghĩa gì?
NO (Normally Open) là tiếp điểm thường mở (đóng lại khi contactor hút). NC (Normally Closed) là tiếp điểm thường đóng (mở ra khi contactor hút).

3. Tôi có thể dùng CAL19-11 để đóng cắt trực tiếp cho động cơ không?
Tuyệt đối không. Đây là tiếp điểm tín hiệu với dòng định mức chỉ 4A, chỉ dùng cho mạch điều khiển, không dùng cho tải công suất lớn.

4. Có thể lắp đồng thời hai khối CAL19-11 trên một Contactor không?
Có, bạn có thể lắp một khối bên trái và một khối bên phải để tăng số lượng tiếp điểm điều khiển cho hệ thống.

5. Sản phẩm này có khả năng chống nước không?
Sản phẩm đạt chuẩn IP20, chỉ chống vật thể rắn lớn hơn 12.5mm, không chống nước. Thiết bị bắt buộc phải được lắp trong tủ điện.

6. Tại sao nên mua sản phẩm ABB tại AUT VN thay vì các đơn vị khác?
AUT VN cam kết hàng chính hãng 100%, cung cấp đầy đủ CO/CQ, có kho hàng sẵn giao hỏa tốc và đội ngũ kỹ thuật hỗ trợ 24/7.

7. Việc lắp đặt CAL19-11 có cần dùng vít cố định vào thân máy không?
Không, sản phẩm sử dụng cơ chế Snap-on (ấn khớp), giúp việc lắp đặt cực kỳ nhanh chóng và chính xác.

8. Nếu một tiếp điểm bị hỏng, tôi có phải thay cả Contactor không?
Không, bạn chỉ cần thay thế module tiếp điểm phụ CAL19-11 mới, giúp tiết kiệm chi phí và thời gian bảo trì.

9. Thiết bị có hoạt động ổn định với điện áp 220V tại Việt Nam không?
Hoàn toàn tương thích, thiết bị được thiết kế vận hành ổn định lên đến 240VAC.

10. Thời gian giao hàng của AUT VN là bao lâu?
Với các sản phẩm có sẵn, AUT VN giao hàng trong vòng 24h-48h tùy khu vực địa lý.
