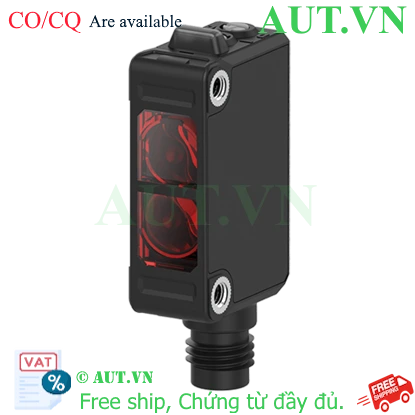

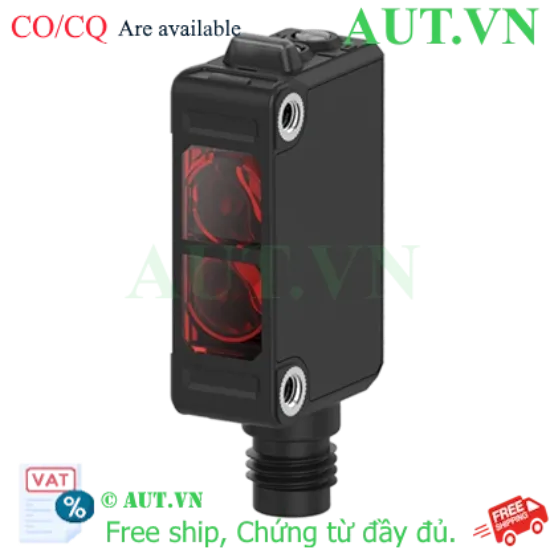

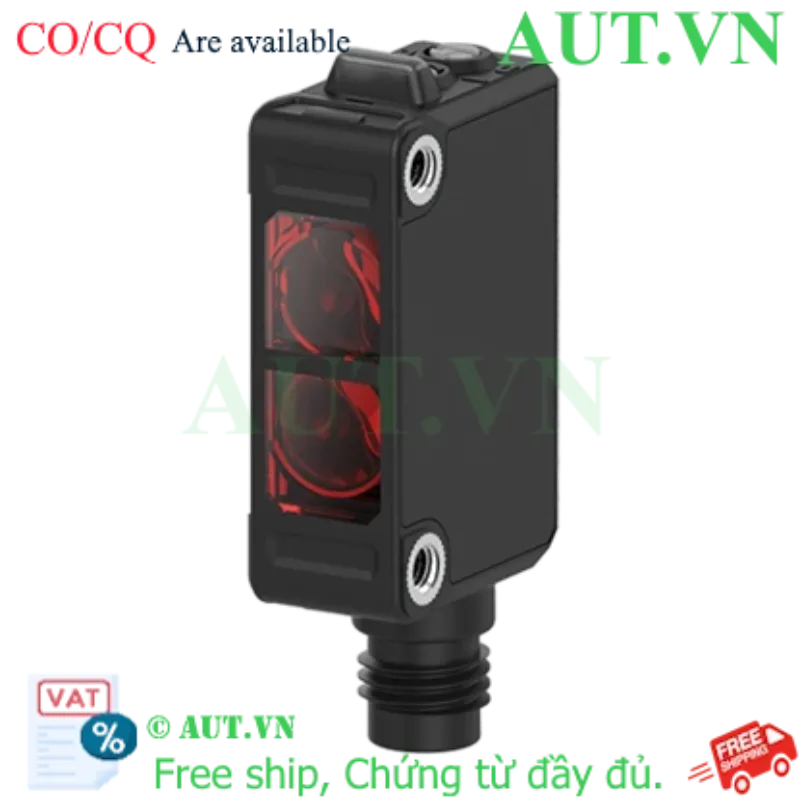

Trong các hệ thống tự động hóa hiện đại, việc phát hiện vật thể một cách chính xác và ổn định là yếu tố then chốt để đảm bảo quy trình vận hành mượt mà. Cảm biến quang Autonics BJX1M-DDT-C-P là dòng cảm biến phản xạ khuếch tán cao cấp, được thiết kế để nhận diện vật thể mà không cần gương phản xạ, giúp tối ưu hóa không gian lắp đặt và giảm chi phí vận hành.
Với khả năng phát hiện lên đến 1m và tiêu chuẩn bảo vệ IP65, sản phẩm này là lựa chọn lý tưởng cho các môi trường sản xuất khắc nghiệt, yêu cầu độ bền cao và độ chính xác tuyệt đối.
Điểm nổi bật của BJX1M-DDT-C-P
- Thiết kế nhỏ gọn: Dễ dàng tích hợp vào các máy móc có không gian hạn chế.
- Điều chỉnh linh hoạt: Tích hợp bộ điều chỉnh độ nhạy (Sensitivity Adjuster) giúp tối ưu hóa khoảng cách phát hiện tùy theo chất liệu vật thể.
- Chế độ hoạt động kép: Công tắc gạt cho phép chuyển đổi nhanh giữa Light ON và Dark ON tùy theo yêu cầu logic của PLC.
- Độ bền công nghiệp: Vỏ nhựa Polycarbonate cao cấp chịu va đập và chống ăn mòn tốt.
- Thời gian đáp ứng cực nhanh: Max 1ms, đảm bảo không bỏ lỡ bất kỳ sản phẩm nào trên băng chuyền tốc độ cao.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics BJX1M-DDT-C-P
| Loại phát hiện |
Phản xạ khuếch tán (Diffuse-reflective) |
| Khoảng cách phát hiện |
1m (Vật liệu mờ, đục) |
| Nguồn sáng |
LED Đỏ (Bước sóng 660nm) |
| Thời gian đáp ứng |
Tối đa 1ms |
| Điện áp nguồn |
10-30VDC $\pm$10% (Dao động P-P: max. 10%) |
| Dòng tiêu thụ |
Tối đa 30mA |
| Ngõ ra điều khiển |
PNP Mạch thu hở (Open Collector) |
| Chế độ hoạt động |
Light ON / Dark ON (Cài đặt bằng công tắc) |
| Kiểu kết nối |
Cáp 3 dây, dài 2m ($\varnothing$4mm, AWG26) |
| Tiêu chuẩn bảo vệ |
IP65 (IEC Standard) |
| Nhiệt độ vận hành |
-25 đến 60$℃$ (Bảo quản: -40 đến 70$℃$) |
| Chất liệu |
Vỏ: Polycarbonate; Thấu kính: Polymethyl methacrylate (PMMA) |
Lợi ích khi sử dụng sản phẩm
- Giảm thiểu sai sót: Khả năng nhận diện chính xác giúp giảm tỷ lệ sản phẩm lỗi trong dây chuyền.
- Tiết kiệm chi phí: Không cần lắp đặt gương phản xạ đối diện, giảm công lắp đặt và bảo trì.
- Lắp đặt nhanh chóng: Với phụ kiện giá đỡ đi kèm và sơ đồ đấu nối đơn giản, kỹ thuật viên có thể triển khai ngay lập tức.
- Tương thích cao: Ngõ ra PNP phổ biến, dễ dàng kết nối với hầu hết các dòng PLC hiện nay (Siemens, Mitsubishi, Omron...).
Hướng dẫn sử dụng (How-to)
- Bước 1: Lắp đặt vật lý: Gắn cảm biến lên giá đỡ tại vị trí cần phát hiện vật thể. Đảm bảo mặt thấu kính sạch sẽ và không bị che khuất.
- Bước 2: Đấu nối dây: Kết nối nguồn 10-30VDC (Dây nâu: +, Dây xanh: -) và dây tín hiệu (Dây đen: Ngõ ra PNP) vào PLC hoặc relay.
- Bước 3: Cài đặt chế độ: Gạt công tắc chọn Light ON (tín hiệu mức cao khi có ánh sáng phản xạ) hoặc Dark ON (tín hiệu mức cao khi vật thể che khuất ánh sáng).
- Bước 4: Điều chỉnh độ nhạy: Đặt vật thể ở khoảng cách mong muốn, xoay biến trở điều chỉnh độ nhạy cho đến khi đèn LED chỉ báo thay đổi trạng thái.
Sản phẩm sử dụng chung (isRelatedTo)
- Bộ điều khiển PLC (Siemens S7-1200, Mitsubishi FX series)
- Relay trung gian 24VDC
- Nguồn tổ ong 24VDC (Switching Power Supply)
- Giá đỡ cảm biến chuyên dụng Autonics
Ứng dụng thực tế (Application)
- Đếm sản phẩm: Đếm số lượng vật thể đi qua băng tải trong nhà máy thực phẩm, dược phẩm.
- Kiểm tra vật thể: Phát hiện sự hiện diện của sản phẩm trong hộp hoặc trên khay.
- Điều khiển vị trí: Xác định vị trí dừng của cánh tay robot hoặc xylanh khí nén.
- Cảnh báo an toàn: Phát hiện vật cản tại các khu vực nguy hiểm của máy móc.
Câu hỏi thường gặp (FAQ)
1. BJX1M-DDT-C-P khác gì với loại phản xạ gương?
Loại này (phản xạ khuếch tán) không cần gương, nó phát tia sáng và nhận tia sáng phản xạ trực tiếp từ bề mặt vật thể.
2. Khoảng cách 1m là cố định hay có thể thay đổi?
1m là khoảng cách tối đa. Bạn có thể điều chỉnh khoảng cách phát hiện ngắn hơn bằng biến trở độ nhạy trên thân máy.
3. Cảm biến này có chống nước không?
Có, chuẩn IP65 cho phép thiết bị chống bụi hoàn toàn và chống tia nước phun từ mọi hướng.
4. Ngõ ra PNP nghĩa là gì?
PNP cung cấp điện áp dương (+) ra tải khi cảm biến được kích hoạt, phổ biến trong các hệ thống PLC tại Việt Nam.
5. Tôi nên chọn Light ON hay Dark ON?
Chọn Light ON nếu bạn muốn có tín hiệu khi vật thể xuất hiện (phản xạ sáng). Chọn Dark ON nếu muốn tín hiệu khi vật thể che khuất tia sáng.
6. Cảm biến có nhận diện được vật thể trong suốt không?
BJX1M-DDT-C-P tối ưu cho vật thể mờ, đục. Với vật thể trong suốt, độ chính xác sẽ giảm đáng kể và cần điều chỉnh độ nhạy kỹ lưỡng.
7. Sản phẩm có đi kèm giá đỡ không?
Có, sản phẩm bao gồm giá đỡ và bu lông M3 để thuận tiện cho việc lắp đặt.
8. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
9. Nếu cảm biến không hoạt động, tôi nên kiểm tra gì đầu tiên?
Hãy kiểm tra nguồn cấp 10-30VDC và kiểm tra xem đèn LED chỉ báo trạng thái có sáng khi có vật thể đi qua hay không.
10. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.
Nguồn tham khảo: Autonics Official Website
