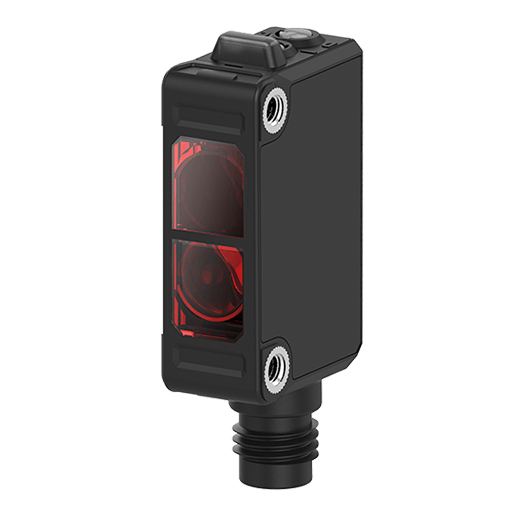

Cảm biến quang Autonics BJX3M-PDT-C | Phản xạ gương 3m, Ngõ ra NPN | AUT VN

Loại cảm biến: Phản xạ gương (Retro-reflective) độ chính xác cao
Khoảng cách phát hiện: Tối đa 3m (khi kết hợp gương MS-2A)
Ngõ ra: NPN Open Collector (Mạch thu hở)
Chế độ hoạt động: Tùy chọn linh hoạt Light ON / Dark ON
Tiêu chuẩn bảo vệ: IP65 chống bụi và nước, bền bỉ trong môi trường công nghiệp
Điện áp hoạt động: 10-30VDC

nhà chế tạo: Autonics

SKU: BJX3M-PDT-C

Tải xuống mẫu

Giá cũ: 880.200 ₫

Giá bán: 704.160 ₫

Số lượng:

Cảm biến quang Autonics BJX3M-PDT-C: Giải pháp nhận diện vật thể chính xác và bền bỉ

Trong các hệ thống dây chuyền tự động hóa hiện đại, việc phát hiện vật thể chính xác là yếu tố sống còn để duy trì năng suất. Cảm biến quang Autonics BJX3M-PDT-C thuộc dòng cảm biến phản xạ gương cao cấp, mang lại khả năng nhận diện ổn định ở khoảng cách lên đến 3m. Đây là lựa chọn hàng đầu cho các kỹ sư cần một thiết bị có độ nhạy cao, khả năng tùy biến linh hoạt và độ bền vượt trội trong môi trường sản xuất khắc nghiệt.

Điểm nổi bật của Autonics BJX3M-PDT-C

Tầm xa vượt trội: Khả năng phát hiện lên đến 3 mét (khi sử dụng gương MS-2A), lý tưởng cho các khu vực có không gian lắp đặt rộng hoặc băng tải dài.
Chế độ vận hành linh hoạt: Tích hợp công tắc chuyển đổi nhanh giữa Light ON và Dark ON, giúp dễ dàng tương thích với mọi sơ đồ đấu nối PLC.
Độ bền công nghiệp: Với tiêu chuẩn IP65 và vỏ vật liệu Polycarbonate cao cấp, thiết bị hoạt động ổn định ngay cả trong môi trường nhiều bụi bẩn và độ ẩm.
Phản ứng cực nhanh: Thời gian đáp ứng chỉ 1ms, đảm bảo không bỏ sót sản phẩm trên các dây chuyền tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật cảm biến quang Autonics BJX3M-PDT-C
Nguyên lý phát hiện	Phản xạ gương (Retro-reflective)
Khoảng cách phát hiện	3m (Sử dụng gương phản xạ MS-2A)
Nguồn sáng	LED đỏ (Bước sóng 660nm)
Thời gian đáp ứng	≤ 1ms
Điện áp nguồn	10-30VDC (±10%)
Dòng tiêu thụ	Tối đa 30mA
Ngõ ra điều khiển	NPN Open Collector
Chế độ hoạt động	Light ON / Dark ON (Cài đặt bằng công tắc)
Kiểu kết nối	Cáp Ø4mm, 3 dây, dài 2m (AWG26)
Cấu trúc bảo vệ	IP65 (Tiêu chuẩn IEC)
Nhiệt độ vận hành	-25 đến 60℃
Vật liệu cấu tạo	Vỏ Polycarbonate, Ống kính Polymethyl methacrylate

Lợi ích khi đầu tư Autonics BJX3M-PDT-C

Tối ưu hóa quy trình: Giảm thiểu tối đa sai sót trong việc đếm sản phẩm hoặc phát hiện lỗi vật thể, giúp dây chuyền vận hành liên tục.
Tiết kiệm chi phí dài hạn: Độ bền cao và khả năng chống chịu môi trường giúp giảm tần suất thay thế và bảo trì thiết bị.
Lắp đặt dễ dàng: Thiết kế nhỏ gọn cùng khả năng điều chỉnh độ nhạy chính xác giúp rút ngắn thời gian setup hệ thống.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt giá đỡ: Cố định cảm biến lên vị trí cần kiểm soát. Lắp đặt gương phản xạ MS-2A đối diện trực tiếp với đầu phát của cảm biến.
Bước 2: Căn chỉnh tia sáng: Điều chỉnh góc độ sao cho tia sáng LED đỏ phản xạ từ gương quay trở lại đầu thu trên thân cảm biến (đèn chỉ báo sẽ sáng).
Bước 3: Đấu nối điện: Kết nối nguồn 10-30VDC và dây tín hiệu NPN vào thiết bị điều khiển (PLC/Relay). Lưu ý đấu đúng cực âm/dương.
Bước 4: Thiết lập chế độ: Gạt công tắc trên thân cảm biến để chọn chế độ Light ON (khi có vật cản) hoặc Dark ON theo yêu cầu lập trình.
Bước 5: Tinh chỉnh độ nhạy: Sử dụng tua vít chuyên dụng điều chỉnh biến trở để đảm bảo cảm biến nhận diện vật thể mục tiêu một cách nhạy nhất mà không bị nhiễu.

Sản phẩm đi kèm thường dùng (isRelatedTo)

Gương phản xạ Autonics MS-2A: Phụ kiện bắt buộc để đạt được khoảng cách phát hiện 3m.
Nguồn DC 24V: Đảm bảo nguồn cấp ổn định cho hệ thống cảm biến.
Bộ điều khiển PLC: Để tiếp nhận và xử lý tín hiệu ngõ ra NPN từ cảm biến.

Ứng dụng thực tế (Application)

Ngành đóng gói: Kiểm soát sự hiện diện của chai lọ, hộp quà trên băng tải.
Ngành thực phẩm & đồ uống: Đếm số lượng sản phẩm đi qua dây chuyền sản xuất tự động.
Logistics & Kho vận: Phát hiện kích thước kiện hàng hoặc vị trí dừng của xe nâng/băng tải.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BJX3M-PDT-C khác gì so với cảm biến tiệm cận?
Cảm biến quang này dùng ánh sáng để phát hiện vật thể ở khoảng cách xa (3m), trong khi cảm biến tiệm cận chỉ hoạt động ở khoảng cách rất ngắn (vài mm) và chủ yếu cho kim loại.

2. Tôi có thể dùng băng dính phản quang thay cho gương MS-2A không?
Có thể sử dụng được, nhưng khoảng cách phát hiện sẽ giảm đáng kể so với việc dùng gương MS-2A chính hãng.

3. Ngõ ra NPN hoạt động như thế nào?
Ngõ ra NPN sẽ đóng mạch xuống chân 0V (GND) khi có tín hiệu. Bạn cần kết nối với ngõ vào Sink của PLC.

4. Sản phẩm có chịu được môi trường ẩm ướt không?
Có, với chuẩn IP65, cảm biến có khả năng chống bụi và tia nước bắn, rất phù hợp cho môi trường công nghiệp.

5. Làm thế nào để kiểm tra cảm biến đang hoạt động đúng hay không?
Quan sát đèn LED chỉ báo trên thân. Khi có vật che khuất tia sáng phản xạ từ gương, đèn sẽ chuyển trạng thái (tùy chế độ ON/OFF).

6. Sự khác biệt giữa Light ON và Dark ON là gì?
Light ON xuất tín hiệu khi cảm biến nhận được ánh sáng phản xạ; Dark ON xuất tín hiệu khi ánh sáng bị che khuất.

7. Tại sao cảm biến không nhận diện được vật thể dù đã căn chỉnh?
Hãy kiểm tra lại nguồn cấp, độ sạch của gương MS-2A và điều chỉnh lại biến trở độ nhạy trên thân cảm biến.

8. Thời gian đáp ứng 1ms có quan trọng không?
Rất quan trọng nếu bạn chạy dây chuyền tốc độ cao, giúp tín hiệu được gửi về PLC ngay lập tức, không bị trễ.

9. Tôi có thể mua hàng chính hãng Autonics ở đâu tại Việt Nam?
Bạn có thể mua hàng chính hãng có đầy đủ CO/CQ tại AUT VN để đảm bảo chất lượng và chế độ bảo hành.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, AUT VN cam kết hỗ trợ kỹ thuật lắp đặt và tư vấn giải pháp hoàn toàn miễn phí cho khách hàng.

Nguồn tham khảo: Autonics Official Website
