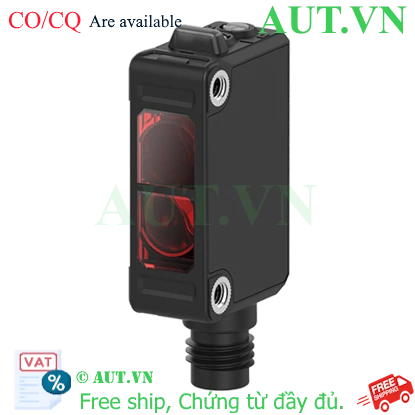

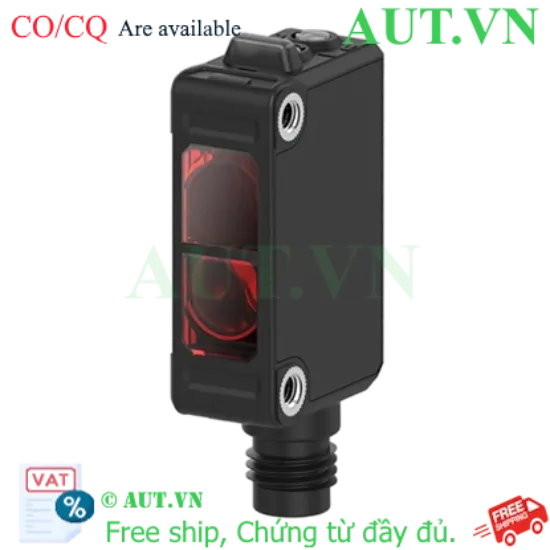

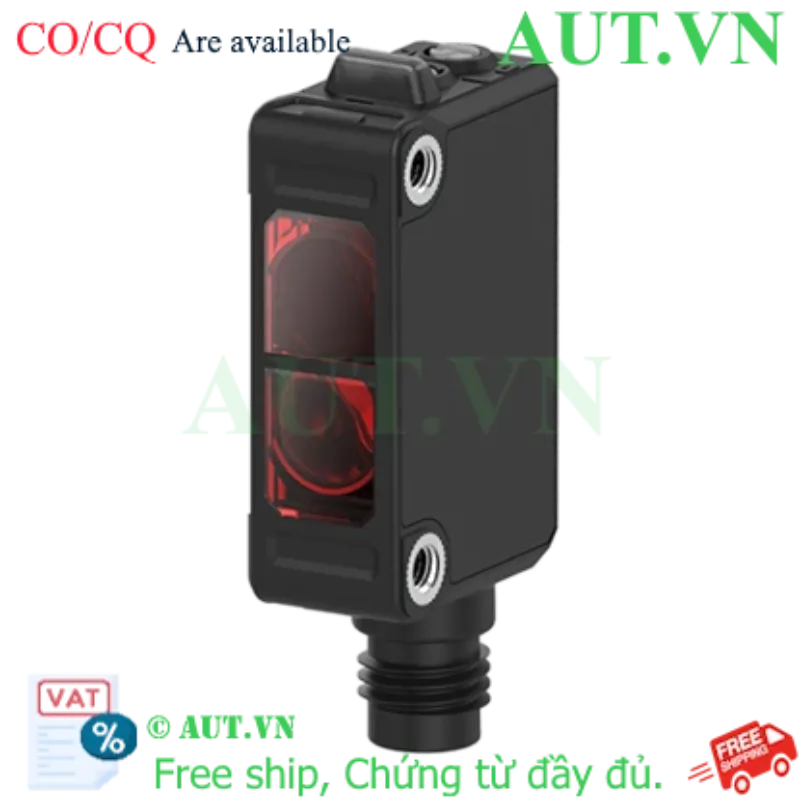

Cảm biến quang Autonics BJX3M-PDT-C-P | Phản xạ gương, PNP, 3m

Loại cảm biến: Phản xạ gương (Retro-reflective)
Ngõ ra: PNP (Open Collector)
Khoảng cách phát hiện: Tối đa 3m (khi dùng gương MS-2A)
Nguồn cấp: 10-30VDC
Chế độ hoạt động: Tùy chỉnh Light ON / Dark ON
Tiêu chuẩn bảo vệ: IP65 chống bụi và nước

nhà chế tạo: Autonics

SKU: BJX3M-PDT-C-P

Tải xuống mẫu

Giá cũ: 880.200 ₫

Giá bán: 704.160 ₫

Số lượng:

Cảm biến quang điện Autonics BJX3M-PDT-C-P: Giải pháp phát hiện vật thể chính xác cao

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc phát hiện vật thể một cách chính xác và ổn định là yếu tố then chốt để đảm bảo dây chuyền vận hành mượt mà, tránh lỗi dừng máy ngoài ý muốn. Cảm biến quang Autonics BJX3M-PDT-C-P là dòng cảm biến phản xạ gương cao cấp, được thiết kế chuyên dụng để đáp ứng những yêu cầu khắt khe nhất về độ bền và độ chính xác trong môi trường sản xuất công nghiệp.

Điểm nổi bật của Autonics BJX3M-PDT-C-P

Độ tin cậy vượt trội: Sử dụng nguồn sáng LED đỏ (660nm) mạnh mẽ giúp tăng khả năng nhận diện vật thể với độ chính xác tuyệt đối, kể cả trong điều kiện ánh sáng phức tạp.
Thiết kế tối ưu: Kiểu dáng nhỏ gọn giúp dễ dàng lắp đặt vào các vị trí chật hẹp trên máy móc mà không làm ảnh hưởng đến cấu trúc hệ thống.
Tính linh hoạt cực cao: Tích hợp công tắc chuyển đổi nhanh giữa chế độ Light ON và Dark ON, cho phép kỹ thuật viên dễ dàng tùy chỉnh theo logic điều khiển của PLC.
Độ bền công nghiệp chuẩn IP65: Khả năng chống bụi hoàn toàn và chống tia nước phun, giúp thiết bị hoạt động ổn định trong môi trường khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật BJX3M-PDT-C-P
Loại phát hiện	Phản xạ gương (Tích hợp bộ khuếch đại)
Khoảng cách phát hiện	Tối đa 3m (Sử dụng gương phản xạ MS-2A)
Vật liệu phát hiện	Vật liệu đục, đường kính tối thiểu Ø75mm
Nguồn sáng	LED đỏ (660nm)
Thời gian đáp ứng	≤ 1ms
Nguồn cấp	10-30VDC ±10%
Dòng tiêu thụ	Tối đa 30mA
Ngõ ra điều khiển	PNP mạch thu hở (Open Collector)
Chế độ hoạt động	Light ON/Dark ON (Cài đặt bằng công tắc)
Loại kết nối	Cáp Ø4mm, 3 dây, dài 2m (AWG26)
Tiêu chuẩn bảo vệ	IP65 (Tiêu chuẩn IEC)
Nhiệt độ môi trường	-25 đến 60℃ (Bảo quản: -40 đến 70℃)
Chất liệu vỏ	Polycarbonate (Vỏ), Polymethyl methacrylate (Ống kính)

Lợi ích khi sử dụng cảm biến Autonics BJX3M-PDT-C-P

Tối ưu hóa chi phí vận hành: Giảm thiểu tối đa sai sót trong việc đếm sản phẩm hoặc phát hiện vật cản, giúp giảm tỷ lệ phế phẩm và tiết kiệm chi phí nhân công.
Triển khai nhanh chóng: Thiết kế thân thiện, đi kèm phụ kiện hỗ trợ, giúp kỹ thuật viên lắp đặt và cấu hình hệ thống trong thời gian ngắn nhất.
Chống nhiễu môi trường: Khả năng chịu đựng tốt trước các nguồn ánh sáng gây nhiễu như ánh sáng mặt trời hay đèn huỳnh quang, đảm bảo tín hiệu luôn ổn định.

Hướng dẫn sử dụng (How-to)

Lắp đặt vật lý: Cố định cảm biến vào giá đỡ chuyên dụng. Đặt gương phản xạ MS-2A đối diện trực diện với cảm biến trong khoảng cách từ 0.1m đến 3m.
Căn chỉnh tia sáng: Điều chỉnh góc nghiêng của cảm biến sao cho tia LED đỏ chiếu chính xác vào tâm của gương phản xạ.
Đấu nối dây: Kết nối nguồn cấp 10-30VDC và dây tín hiệu PNP vào bộ điều khiển PLC theo sơ đồ đấu nối của hãng.
Cài đặt chế độ: Gạt công tắc trên thân cảm biến sang chế độ Light ON (khi có tia phản xạ) hoặc Dark ON (khi tia phản xạ bị ngắt) tùy theo yêu cầu logic.
Tinh chỉnh độ nhạy: Sử dụng tuốc nơ vít xoay biến trở trên thân máy để điều chỉnh khoảng cách phát hiện tối ưu nhất cho ứng dụng của bạn.

Sản phẩm sử dụng chung (isRelatedTo)

Gương phản xạ Autonics MS-2A: Phụ kiện bắt buộc để hoàn thiện hệ thống phản xạ gương.
Bộ nguồn DC 24V: Cung cấp năng lượng ổn định cho thiết bị.
Bộ điều khiển PLC (Siemens, Mitsubishi, Omron...): Tiếp nhận tín hiệu ngõ ra PNP để xử lý dữ liệu.

Ứng dụng thực tế (Application)

Hệ thống băng tải: Đếm số lượng sản phẩm, phát hiện vật cản hoặc phân loại hàng hóa tự động.
Máy đóng gói & Dán nhãn: Kiểm tra sự hiện diện của bao bì để kích hoạt công đoạn tiếp theo.
An toàn máy móc: Phát hiện vật thể xâm nhập vào vùng nguy hiểm để ngắt máy khẩn cấp.
Ngành thực phẩm & Dược phẩm: Ứng dụng trong môi trường cần độ sạch và kháng bụi, nước cao.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa chế độ Light ON và Dark ON là gì?
Light ON sẽ xuất tín hiệu khi cảm biến nhận được ánh sáng phản hồi từ gương. Dark ON sẽ xuất tín hiệu khi vật thể che khuất tia sáng từ gương làm ngắt quãng phản xạ.

2. Tôi có thể dùng cảm biến này mà không cần gương MS-2A không?
Không, đây là loại cảm biến phản xạ gương, bạn bắt buộc phải có gương phản xạ đối diện để hoạt động.

3. Khoảng cách phát hiện 3m có thay đổi được không?
3m là khoảng cách tối đa. Bạn hoàn toàn có thể dùng biến trở trên thân cảm biến để giảm khoảng cách phát hiện xuống phù hợp với thực tế.

4. Ngõ ra PNP khác gì so với NPN?
Ngõ ra PNP cung cấp điện áp dương (+) khi có tín hiệu. Nó thường được dùng với các bộ điều khiển PLC có ngõ vào Common âm (Sinking input).

5. Cảm biến có chịu được môi trường ẩm ướt không?
Có, với chuẩn IP65, cảm biến có khả năng chống bụi hoàn toàn và chống được các tia nước phun trực tiếp.

6. Tại sao cảm biến không nhận vật thể dù đã cấp nguồn?
Bạn cần kiểm tra lại việc căn chỉnh gương (có bị lệch không?) hoặc kiểm tra xem vật thể có quá nhỏ (dưới Ø75mm) khiến tia sáng không bị ngắt hay không.

7. Sản phẩm có được hỗ trợ xuất hóa đơn VAT không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT cho khách hàng doanh nghiệp.

8. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.

9. Mua số lượng lớn có được giá tốt không?
Chắc chắn rồi, AUT VN luôn có chính sách chiết khấu hấp dẫn cho các đơn hàng dự án và đại lý. Liên hệ Zalo 0968.053.025 để nhận báo giá.

10. Gương phản xạ có đi kèm trong hộp sản phẩm không?
Thông thường gương MS-2A được bán rời, vui lòng liên hệ nhân viên AUT VN để đặt mua combo tiết kiệm.
