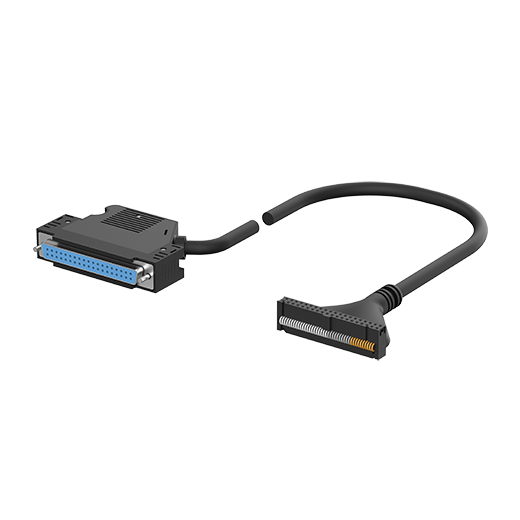

Cáp Điều Khiển Autonics CH40-FP010-E1T3R | 40 Chân, 1m, Chống Nhiễu EMI

Thương hiệu: Autonics (Chính hãng)
Model: CH40-FP010-E1T3R
Kết nối: Fujitsu 90° (PLC) $\rightarrow$ Hirose Thẳng (Terminal Block)
Thông số: 40 chân (40P), chiều dài 1m, chuẩn UL 20276
Đặc điểm: Cấu trúc Twisted Pair chống nhiễu EMI tuyệt đối
Ứng dụng: Truyền dẫn tín hiệu PLC ổn định trong môi trường công nghiệp

nhà chế tạo: Autonics

SKU: CH40-FP010-E1T3R

Tải xuống mẫu

Giá cũ: 468.330 ₫

Giá bán: 419.400 ₫

Giới thiệu Cáp Điều Khiển Autonics CH40-FP010-E1T3R

Trong các hệ thống tự động hóa công nghiệp, nhiễu điện từ (EMI) từ biến tần và động cơ là nguyên nhân hàng đầu gây ra lỗi truyền dẫn tín hiệu, dẫn đến dừng máy ngoài ý muốn. Cáp điều khiển Autonics CH40-FP010-E1T3R được thiết kế chuyên biệt để giải quyết triệt để vấn đề này. Với cấu trúc dây xoắn chống nhiễu cao cấp cùng sự kết hợp giữa đầu nối Fujitsu góc 90 độ và Hirose thẳng, sản phẩm đảm bảo sự kết nối liền mạch, chính xác giữa PLC và các khối Terminal Block, ngay cả trong môi trường khắc nghiệt nhất.

Điểm nổi bật của Autonics CH40-FP010-E1T3R

Công nghệ chống nhiễu Twisted Pair: Các cặp dây được xoắn đôi giúp triệt tiêu từ trường nhiễu, đảm bảo tính toàn vẹn của tín hiệu điều khiển.
Thiết kế đầu nối Fujitsu 90°: Tối ưu hóa không gian lắp đặt trong tủ điện chật hẹp, giúp đi dây gọn gàng và tránh tình trạng gập gãy lõi cáp.
Tiêu chuẩn an toàn UL 20276: Vỏ cáp chịu nhiệt và chống mài mòn cực tốt, đảm bảo độ bền cơ học lâu dài.
Kết nối chuẩn xác: Đầu Hirose dạng thẳng đảm bảo tiếp xúc điện hoàn hảo, loại bỏ hiện tượng sụt áp hoặc mất tín hiệu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật chuẩn hãng Autonics CH40-FP010-E1T3R
Giắc cắm phía PLC	Ổ cắm Fujitsu 40 chân (Góc 90°)
Giắc cắm phía Terminal Block	Ổ cắm Hirose 40 chân (Thẳng)
Số chân kết nối	40 chân (40P)
Loại dây dẫn	UL 20276 TWIST 40C
Cấu tạo lõi dây	7/0.127mm (AWG 28) $\times$ 20P
Đường kính ngoài (OD)	$\\text{Ø}$7.2mm
Dòng định mức tối đa	1A
Điện trở dây dẫn	$\\le$0.223$\\Omega$/m
Điện áp cách điện	500VAC 50/60Hz (trong 1 phút)
Điện trở cách điện	$\\ge$15M$\\Omega$/km
Nhiệt độ vận hành	-15 đến 55$^{\circ}$C
Độ ẩm cho phép	35 đến 85%RH
Trọng lượng	$\\sim$122g

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng Cáp Autonics CH40-FP010-E1T3R

Tối đa hóa thời gian hoạt động (Uptime): Loại bỏ các lỗi chập chờn do nhiễu, giúp dây chuyền sản xuất vận hành ổn định liên tục.
Tiết kiệm chi phí bảo trì: Độ bền chuẩn công nghiệp giúp giảm tần suất thay thế linh kiện và chi phí sửa chữa hệ thống.
Lắp đặt nhanh chóng: Thiết kế Plug-and-Play giúp rút ngắn thời gian thi công tủ điện lên đến 80% so với việc đấu nối thủ công.
Bảo vệ thiết bị đắt tiền: Đảm bảo tín hiệu sạch, ngăn ngừa nguy cơ đoản mạch gây hỏng hóc Module PLC.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra tính tương thích: Xác nhận PLC sử dụng cổng Fujitsu 40 chân và Terminal Block sử dụng chuẩn Hirose 40 chân.
Bước 2: Kết nối phía PLC: Cắm đầu nối Fujitsu (góc 90 độ) vào cổng giao tiếp của PLC. Lưu ý nhấn nhẹ cho đến khi khớp hoàn toàn để tránh tiếp xúc kém.
Bước 3: Kết nối phía Terminal Block: Cắm đầu nối Hirose (thẳng) vào khối Terminal Block tương ứng.
Bước 4: Kiểm tra tín hiệu: Cấp nguồn và kiểm tra các tín hiệu truyền dẫn qua phần mềm giám sát PLC để đảm bảo độ ổn định.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hệ thống, quý khách nên sử dụng kết hợp với:

Bộ điều khiển nhiệt độ Autonics: Truyền dữ liệu cảm biến chính xác.
Bộ đếm/Bộ định thời Autonics: Kết nối các tín hiệu xung tốc độ cao.
PLC Công nghiệp (Chuẩn Fujitsu): Thiết bị điều khiển trung tâm.
Terminal Block Autonics (Chuẩn Hirose): Khối phân phối tín hiệu chuyên dụng.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các môi trường công nghiệp đòi hỏi độ chính xác cao:

Ngành điện tử: Tủ điều khiển máy SMT, dây chuyền đóng gói linh kiện.
Công nghiệp thực phẩm & Đồ uống: Hệ thống kiểm soát nhiệt độ lò sấy, máy đóng gói tự động.
Y tế & Dược phẩm: Giám sát quy trình sản xuất yêu cầu tính ổn định tuyệt đối.
Ngành dệt may: Hệ thống máy dệt tự động hóa quy mô lớn.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm CH40-FP010-E1T3R tại AUT VN có đảm bảo chính hãng không?
Hoàn toàn chính hãng. AUT VN cam kết cung cấp hàng Autonics 100%, đầy đủ chứng chỉ CO/CQ cho doanh nghiệp.

2. Tại sao tôi nên chọn đầu nối Fujitsu 90 độ?
Đầu 90 độ giúp tiết kiệm không gian trong tủ điện chật hẹp và ngăn ngừa tình trạng gập dây gây đứt lõi.

3. Cấu trúc Twisted Pair có tác dụng gì trong việc chống nhiễu?
Cấu trúc này tạo ra từ trường đối kháng giúp triệt tiêu các xung nhiễu điện từ (EMI) từ các thiết bị công suất lớn xung quanh.

4. Cáp này có dùng được cho PLC hãng khác không?
Có, chỉ cần thiết bị đó sử dụng chuẩn cổng Fujitsu 40 chân và Terminal Block chuẩn Hirose 40 chân.

5. Tôi có được phép nối dài cáp này không?
Không khuyến khích. Việc nối dài thủ công sẽ phá vỡ cấu trúc chống nhiễu Twisted Pair, làm giảm hiệu quả của cáp.

6. Cáp có chịu được môi trường nhiệt độ cao không?
Có, cáp đạt chuẩn UL 20276, hoạt động tốt trong khoảng từ -15 đến 55$^{\circ}$C.

7. AUT VN có xuất hóa đơn VAT không?
Có, AUT VN hỗ trợ xuất hóa đơn VAT đầy đủ cho tất cả khách hàng doanh nghiệp.

8. Thời gian giao hàng như thế nào?
Giao hỏa tốc tại TP.HCM và giao nhanh toàn quốc từ 2-4 ngày làm việc.

9. Chính sách bảo hành như thế nào?
Sản phẩm được bảo hành theo tiêu chuẩn nhà sản xuất Autonics. AUT VN hỗ trợ đổi mới nếu có lỗi kỹ thuật từ nhà máy.

10. Làm sao để phân biệt loại 40 chân và 20 chân?
Quý khách cần kiểm tra thông số trên PLC/Terminal Block. Model này chỉ dành cho chuẩn 40 chân (40P).

11. Cáp này có chống nước không?
Đây là cáp dùng trong tủ điện (Indoor), không có chỉ số IP chống nước. Cần lắp đặt trong tủ bảo vệ.

12. Liên hệ kỹ thuật ở đâu?
Quý khách có thể gọi Zalo 0968.053.025 hoặc email support@aut.vn để được chuyên gia AUT VN hỗ trợ.
