Cáp CH40-FP010-I4M4R có dùng được cho PLC hãng khác không?

Cáp này được thiết kế chuẩn theo giắc Fujitsu/Hirose của Autonics. Nếu PLC hãng khác có cùng chuẩn vật lý và sơ đồ chân (pinout), bạn có thể sử dụng, tuy nhiên cần kiểm tra kỹ thông số kỹ thuật để tránh chập cháy.

Đầu nối 90 độ có lợi ích gì so với đầu thẳng?

Đầu 90 độ giúp cáp ôm sát bề mặt PLC, cực kỳ hữu ích khi tủ điện có chiều sâu hạn chế, tránh việc gập gãy dây dẫn.

Tôi có thể mua hàng chính hãng tại AUT VN không?

Có, AUT VN là đơn vị cung cấp hàng chính hãng Autonics Việt Nam, cam kết đầy đủ chứng từ CO/CQ.

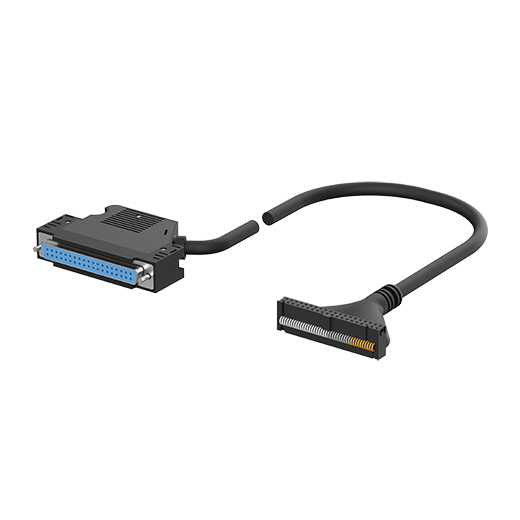

Cáp Điều Khiển Autonics CH40-FP010-I4M4R: 40 Chân, 1m, Kết Nối Fujitsu - Hirose Chính Hãng

Thương hiệu: Autonics chính hãng (Phân phối bởi AUT VN)
Số cực (Pins): 40 chân - Truyền tải tín hiệu đa điểm chính xác
Chiều dài: 1 mét - Tối ưu cho lắp đặt tủ điện
Chuẩn kết nối: Đầu Fujitsu (PLC) sang Hirose (Terminal Block)
Thiết kế: Kết hợp đầu 90° và đầu thẳng, linh hoạt không gian
Độ bền: Dây UL 20276 chống nhiễu, dòng định mức tối đa 1A

nhà chế tạo: Autonics

SKU: CH40-FP010-I4M4R

Tải xuống mẫu

Giá cũ: 468.330 ₫

Giá bán: 419.400 ₫

Số lượng:

Giới thiệu cáp điều khiển Autonics CH40-FP010-I4M4R

Trong các hệ thống tự động hóa công nghiệp, sự ổn định của tín hiệu là yếu tố sống còn quyết định đến hiệu suất của toàn bộ dây chuyền. Cáp điều khiển Autonics CH40-FP010-I4M4R là giải pháp kết nối chuyên dụng, được thiết kế để liên kết giữa PLC và các khối terminal block một cách chính xác và an toàn nhất. Với cấu trúc 40 chân cùng sự kết hợp giữa đầu nối Fujitsu và Hirose, sản phẩm đảm bảo truyền dẫn tín hiệu không nhiễu, chịu được môi trường làm việc khắc nghiệt trong nhà máy, giúp kỹ sư vận hành an tâm tuyệt đối.

Điểm nổi bật của sản phẩm

Độ tương thích hoàn hảo: Thiết kế chuẩn xác cho các dòng thiết bị Autonics, đảm bảo khớp nối chặt chẽ giữa giắc Fujitsu và Hirose, loại bỏ rủi ro lỏng giắc gây mất tín hiệu.
Vật liệu cao cấp, chống nhiễu: Sử dụng dây UL 20276 TWIST 40C, giúp giảm thiểu nhiễu điện từ (EMI) trong môi trường công nghiệp có nhiều thiết bị công suất lớn.
Tối ưu hóa không gian: Thiết kế thông minh với một đầu cắm 90° và một đầu thẳng, cho phép đi dây gọn gàng trong các tủ điện chật hẹp, dễ dàng bảo trì.
Tiêu chuẩn an toàn khắt khe: Khả năng cách điện lên đến 500VAC, đảm bảo an toàn cho cả thiết bị điều khiển đắt tiền và người vận hành.

Bảng thông số kỹ thuật chi tiết

Mã sản phẩm	CH40-FP010-I4M4R
Giắc cắm cho PLC	Đầu nối Fujitsu 40 chân (90°)
Giắc cắm cho Terminal Block	Đầu nối Hirose 40 chân (Thẳng)
Số chân giắc cắm	40 chân
Tiêu chuẩn dây dẫn	UL 20276 TWIST 40C
Cấu tạo dây	7/0.127mm (AWG 28) × 20P
Đường kính cáp	Ø7.2mm
Dòng định mức	Tối đa 1A
Điện trở dây dẫn	≤ 0.223Ω/m
Điện áp cách điện	500VAC (50/60Hz trong 1 phút)
Điện trở cách điện	≥ 15MΩ/km
Nhiệt độ vận hành	-15 đến 55℃
Độ ẩm cho phép	35 đến 85%RH
Trọng lượng	~ 122g

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng cáp Autonics CH40-FP010-I4M4R

Giảm thiểu thời gian Downtime: Việc kết nối Plug-and-Play nhanh chóng giúp rút ngắn thời gian lắp đặt và thay thế, giảm tối đa thời gian dừng máy không mong muốn.
Tiết kiệm chi phí dài hạn: Sản phẩm chính hãng có tuổi thọ cao, chống mài mòn, hạn chế hỏng hóc do lỗi kết nối kém chất lượng thường gặp ở các loại cáp rẻ tiền.
Độ tin cậy tuyệt đối: Tín hiệu truyền tải mượt mà, không trễ, giảm thiểu sai số trong các hệ thống điều khiển logic phức tạp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Kiểm tra tương thích: Xác định đúng model PLC và Terminal Block đang sử dụng có hỗ trợ chuẩn 40 chân Fujitsu/Hirose.
Bước 2 - Kết nối PLC: Cắm đầu nối Fujitsu 90° vào cổng kết nối tương ứng trên PLC. Lưu ý cắm nhẹ nhàng, dứt khoát cho đến khi khớp hoàn toàn.
Bước 3 - Kết nối Terminal: Cắm đầu nối Hirose thẳng vào khối Terminal Block điều khiển.
Bước 4 - Kiểm tra cuối: Đảm bảo các đầu cắm đã vào hết nấc và dây cáp không bị căng hoặc bị chèn ép bởi các thiết bị khác trước khi cấp nguồn.

Sản phẩm sử dụng chung (Combo khuyến nghị)

Để hệ thống đạt hiệu quả cao nhất, cáp CH40-FP010-I4M4R nên được sử dụng cùng với:

PLC Autonics: Các dòng PLC tương thích chuẩn Fujitsu.
Khối Terminal Block Autonics: Các đế đấu nối 40 chân chuẩn Hirose.
Module mở rộng I/O: Để tăng khả năng điều khiển cho hệ thống.

Ứng dụng thực tế của sản phẩm

Cáp điều khiển Autonics được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp trọng yếu:

Ngành đóng gói: Kết nối PLC với cảm biến và cơ cấu chấp hành trong máy đóng gói tự động.
Sản xuất linh kiện điện tử: Sử dụng trong các cánh tay robot, máy SMT yêu cầu độ chính xác tín hiệu cao.
Công nghiệp ô tô: Lắp đặt trong các tủ điện điều khiển trung tâm, dây chuyền lắp ráp tự động.
Nhà máy thực phẩm: Hoạt động ổn định trong môi trường có độ ẩm và nhiệt độ thay đổi.

Câu hỏi thường gặp (FAQ)

Hỏi: Cáp CH40-FP010-I4M4R có dùng được cho PLC hãng khác không?
Đáp: Cáp này được thiết kế chuẩn theo giắc Fujitsu/Hirose của Autonics. Nếu PLC hãng khác có cùng chuẩn vật lý và sơ đồ chân (pinout), bạn có thể sử dụng, tuy nhiên cần kiểm tra kỹ thông số kỹ thuật để tránh chập cháy.
Hỏi: Chiều dài 1m có thể nối dài thêm bằng adapter không?
Đáp: Chúng tôi khuyến cáo sử dụng đúng chiều dài hãng cung cấp để đảm bảo điện trở dây dẫn (≤ 0.223Ω/m) và tránh sụt áp hoặc nhiễu tín hiệu.
Hỏi: Đầu nối 90 độ có lợi ích gì so với đầu thẳng?
Đáp: Đầu 90 độ giúp cáp ôm sát bề mặt PLC, cực kỳ hữu ích khi tủ điện có chiều sâu hạn chế, tránh việc gập gãy dây dẫn.
Hỏi: Tôi có thể mua hàng chính hãng tại AUT VN không?
Đáp: Có, AUT VN là đơn vị cung cấp hàng chính hãng Autonics Việt Nam, cam kết đầy đủ chứng từ CO/CQ.
Hỏi: Sản phẩm có được bảo hành không?
Đáp: Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics đối với lỗi từ nhà sản xuất.
Hỏi: Dây dẫn UL 20276 có đặc điểm gì đặc biệt?
Đáp: Đây là tiêu chuẩn dây dẫn chất lượng cao, có khả năng chịu nhiệt và chống nhiễu tốt, phù hợp cho môi trường công nghiệp.
Hỏi: Dòng điện tối đa 1A có đủ cho các relay công suất lớn?
Đáp: 1A là dòng định mức cho tín hiệu điều khiển. Nếu bạn điều khiển tải công suất lớn, hãy sử dụng relay trung gian để bảo vệ PLC và cáp.
Hỏi: AUT VN có hỗ trợ xuất hóa đơn VAT cho doanh nghiệp?
Đáp: Có, AUT VN hỗ trợ xuất hóa đơn VAT đầy đủ và nhanh chóng cho mọi đơn hàng.
Hỏi: Tôi cần hỗ trợ kỹ thuật khi lắp đặt, AUT VN có giúp không?
Đáp: Có, đội ngũ kỹ thuật của AUT VN sẽ hỗ trợ miễn phí hướng dẫn kết nối và cài đặt thông qua Zalo/Phone.
Hỏi: Cáp có chịu được môi trường độ ẩm cao không?
Đáp: Có, sản phẩm vận hành tốt trong dải độ ẩm từ 35% đến 85%RH.
