Cáp CH40-FP010-E1T1R do AUT VN cung cấp có phải hàng chính hãng không?

Đúng vậy, AUT VN cam kết cung cấp sản phẩm chính hãng 100% từ Autonics, có đầy đủ giấy tờ CO/CQ đi kèm.

Tại sao tôi nên chọn loại đầu nối 90 độ thay vì đầu thẳng?

Đầu nối 90° giúp cáp đi sát vào thành tủ điện, giúp tiết kiệm không gian lắp đặt và ngăn ngừa việc gập dây khi đóng cửa tủ hẹp.

Tiêu chuẩn UL 20276 có ý nghĩa gì đối với cáp này?

Đây là tiêu chuẩn cho dây xoắn đôi, giúp triệt tiêu nhiễu điện từ (EMI), giúp tín hiệu điều khiển không bị nhảy số hay sai lệch.

Tôi có thể dùng cáp này cho các bộ điều khiển khác không Autonics không?

Bạn có thể nếu thiết bị đó sử dụng đúng chuẩn giắc cắm Fujitsu 40 chân và Hirose 40 chân.

Cáp này có chịu được môi trường nóng trong tủ điện không?

Cáp vận hành ổn định trong khoảng nhiệt độ từ -15 đến 55℃. Nếu tủ điện quá nóng, bạn nên bổ sung quạt tản nhiệt.

Dòng điện 1A có đủ cho các ứng dụng điều khiển PID không?

Hoàn toàn đủ. Cáp này được thiết kế chuyên dụng để truyền tín hiệu điều khiển và tín hiệu cảm biến, không phải cáp tải động cơ.

Tôi có nên nối dài thêm sợi cáp 1m này không?

Không khuyến khích. Việc nối dài sẽ làm tăng điện trở và tạo điểm tiếp xúc mới, dễ gây nhiễu và làm giảm độ chính xác của tín hiệu.

Làm sao để phân biệt cáp chống nhiễu EMI và cáp thường?

Cáp chống nhiễu EMI như model này có cấu trúc dây xoắn đôi (twisted pair) và đạt tiêu chuẩn UL, giúp bảo vệ tín hiệu khỏi nhiễu điện từ tốt hơn nhiều so với cáp thường.

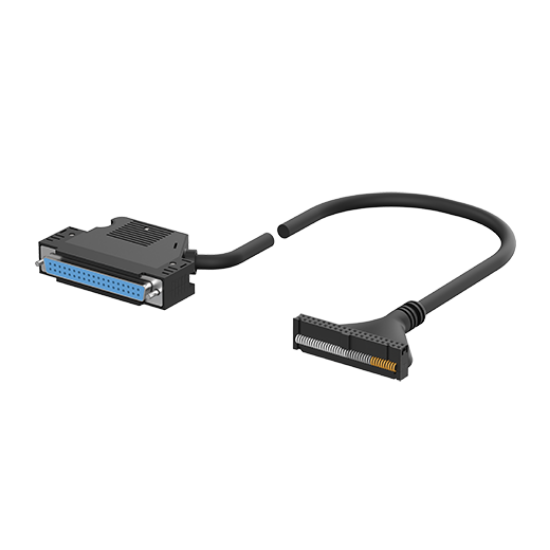

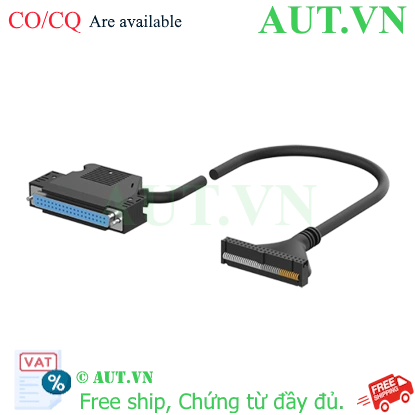

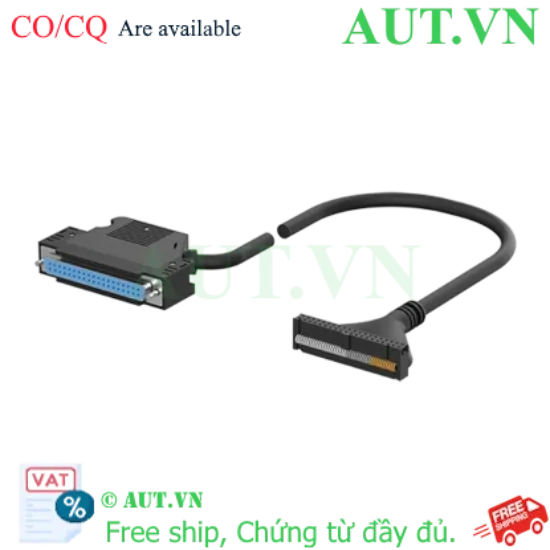

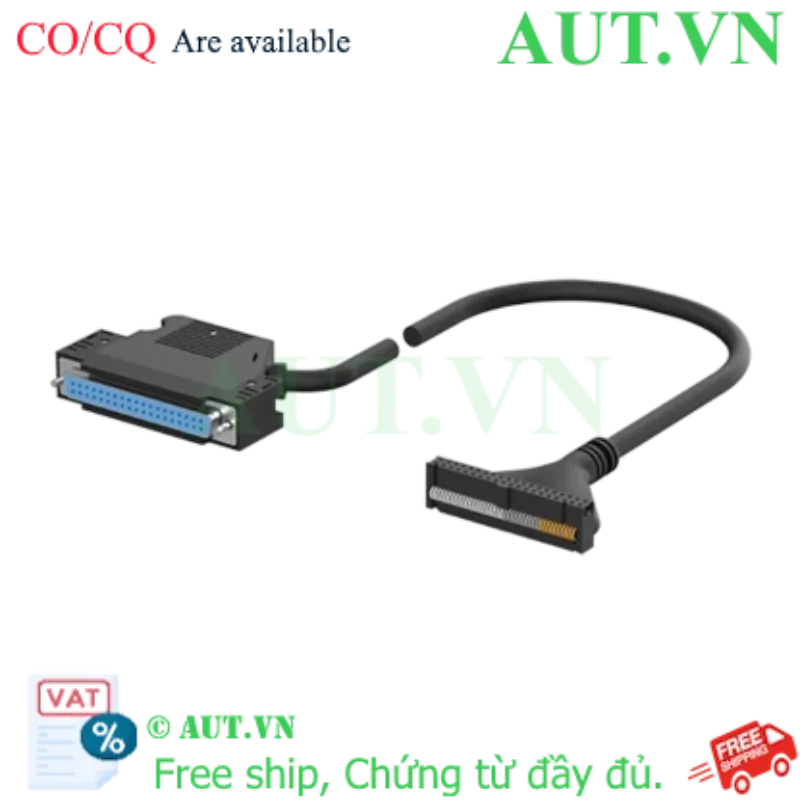

Cáp Điều Khiển Autonics CH40-FP010-E1T1R - 40 Chân, 1m, Đầu Fujitsu 90° Chống Nhiễu EMI

Model chính hãng: CH40-FP010-E1T1R (Autonics)
Kiểu kết nối: Đầu Fujitsu 90° (vuông góc) sang Hirose (thẳng) - 40 chân
Chiều dài: 1 mét, tối ưu cho tủ điện không gian hẹp
Công nghệ chống nhiễu: Cấu trúc dây xoắn đôi đạt tiêu chuẩn UL 20276, triệt tiêu nhiễu EMI
Ứng dụng: Kết nối bộ điều khiển nhiệt độ/PID Autonics với PLC hoặc Terminal Block

nhà chế tạo: Autonics

SKU: CH40-FP010-E1T1R

Tải xuống mẫu

Giá cũ: 468.330 ₫

Giá bán: 419.400 ₫

Giới thiệu Cáp Điều Khiển Autonics CH40-FP010-E1T1R

Trong các hệ thống tự động hóa công nghiệp hiện đại, nhiễu điện từ (EMI) là tác nhân hàng đầu gây ra sai số tín hiệu, làm mất ổn định các vòng lặp điều khiển PID. Cáp điều khiển Autonics CH40-FP010-E1T1R được thiết kế chuyên biệt để giải quyết thách thức này. Với cấu trúc chống nhiễu cao cấp và thiết kế đầu nối thông minh, sản phẩm đảm bảo truyền dẫn tín hiệu chính xác tuyệt đối, giúp duy trì sự vận hành ổn định cho các thiết bị kiểm soát nhiệt độ và quy trình sản xuất tại nhà máy.

Điểm nổi bật vượt trội

Thiết kế đầu nối 90° thông minh: Sử dụng đầu Fujitsu dạng vuông góc, giúp cáp ôm sát vào thành tủ điện. Điều này cực kỳ quan trọng trong các tủ điện điều khiển có diện tích lắp đặt hạn chế, giúp tiết kiệm không gian và tránh tình trạng gập gãy lõi dây.
Chống nhiễu EMI chuẩn quốc tế: Nhờ cấu trúc dây xoắn đôi (Twisted pair) đạt tiêu chuẩn UL 20276, cáp có khả năng loại bỏ các xung nhiễu từ biến tần, động cơ và các thiết bị công suất lớn, giữ cho tín hiệu luôn "sạch".
Độ bền vật liệu cực cao: Vỏ cáp và đầu nối được chế tạo từ vật liệu chịu nhiệt, chống mài mòn, đáp ứng hoàn hảo các tiêu chuẩn khắt khe trong môi trường công nghiệp khắc nghiệt.
Truyền dẫn tín hiệu ổn định: Với điện trở thấp và dòng điện định mức 1A, cáp hạn chế tối đa hiện tượng sụt áp, đảm bảo độ chính xác cao cho các phép đo nhiệt độ nhạy cảm.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật CH40-FP010-E1T1R
Loại giắc cắm (Phía bộ điều khiển)	Đầu nối Fujitsu 40 chân (Góc 90°)
Loại giắc cắm (Phía Terminal Block)	Đầu nối Hirose 40 chân (Thẳng)
Số lượng chân cắm	40 chân (Pins)
Tiêu chuẩn dây dẫn	UL 20276 Twisted Pair
Cấu tạo lõi dẫn	7/0.127mm (AWG 28) × 20 cặp xoắn
Tiết diện cách điện	0.12mm²
Đường kính tổng thể	Ø7.2mm
Dòng điện định mức	Tối đa 1A
Điện trở dây dẫn	≤0.223Ω/m
Điện áp cách điện	500VAC (50/60Hz trong 1 phút)
Điện trở cách điện	≥15MΩ/km
Nhiệt độ vận hành	-15 đến 55℃
Độ ẩm cho phép	35% đến 85%RH

Nguồn tham khảo: Autonics Official

Lợi ích khi mua hàng tại AUT VN

Cam kết chính hãng: Sản phẩm Autonics được nhập khẩu chính hãng, đầy đủ chứng chỉ CO/CQ.
Giải pháp tối ưu chi phí: Giảm thiểu lỗi tín hiệu, từ đó giảm chi phí bảo trì và thời gian dừng máy (downtime).
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư AUT VN sẵn sàng hỗ trợ bạn lựa chọn đúng model cáp cho hệ thống.
Giao hàng nhanh chóng: Hỗ trợ vận chuyển hỏa tốc cho các dự án cần lắp đặt gấp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Kiểm tra tương thích: Xác nhận bộ điều khiển Autonics sử dụng chuẩn Fujitsu 40 chân và Terminal Block sử dụng chuẩn Hirose.
Bước 2 - Kết nối bộ điều khiển: Cắm đầu Fujitsu 90° vào cổng kết nối phía sau bộ điều khiển. Lưu ý ấn nhẹ cho đến khi nghe tiếng khớp để đảm bảo tiếp xúc tốt nhất.
Bước 3 - Kết nối thiết bị đầu cuối: Cắm đầu Hirose thẳng vào Terminal Block hoặc PLC. Sắp xếp dây gọn gàng, tránh tình trạng kéo căng dây.
Bước 4 - Kiểm tra vận hành: Cấp nguồn hệ thống và sử dụng đồng hồ đo thông mạch/điện áp để kiểm tra tín hiệu trước khi vận hành chính thức.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống hoạt động ổn định, cáp CH40-FP010-E1T1R nên được kết hợp với:

Bộ điều khiển nhiệt độ Autonics: Các dòng TC, TK, TX series.
Bộ điều khiển PID Autonics: Chuyên dùng cho các ứng dụng kiểm soát nhiệt độ chính xác.
Terminal Block 40 chân: Khối đấu nối chuyên dụng chuẩn Hirose.
Hệ thống PLC/HMI: Đóng vai trò điều phối trung tâm.

Ứng dụng thực tế (Application)

Ngành Thực phẩm & Dược phẩm: Điều khiển lò sấy, nồi hấp tiệt trùng, hệ thống kiểm soát nhiệt độ thực phẩm.
Sản xuất Linh kiện Điện tử: Lắp đặt trong tủ điện máy SMT, máy hàn chip, nơi có môi trường nhiễu điện từ cao.
Ngành Hóa chất: Hệ thống điều khiển nhiệt bồn chứa, bể phản ứng yêu cầu độ ổn định tín hiệu cực cao.

Câu hỏi thường gặp (FAQ)

1. Cáp CH40-FP010-E1T1R do AUT VN cung cấp có phải hàng chính hãng không?: Đúng vậy, AUT VN cam kết cung cấp sản phẩm chính hãng 100% từ Autonics, có đầy đủ giấy tờ CO/CQ đi kèm.
2. Tại sao tôi nên chọn loại đầu nối 90 độ thay vì đầu thẳng?: Đầu nối 90° giúp cáp đi sát vào thành tủ điện, giúp tiết kiệm không gian lắp đặt và ngăn ngừa việc gập dây khi đóng cửa tủ hẹp.
3. Tiêu chuẩn UL 20276 có ý nghĩa gì đối với cáp này?: Đây là tiêu chuẩn cho dây xoắn đôi, giúp triệt tiêu nhiễu điện từ (EMI), giúp tín hiệu điều khiển không bị nhảy số hay sai lệch.
4. Tôi có thể dùng cáp này cho các bộ điều khiển khác không Autonics không?: Bạn có thể nếu thiết bị đó sử dụng đúng chuẩn giắc cắm Fujitsu 40 chân và Hirose 40 chân.
5. Cáp này có chịu được môi trường nóng trong tủ điện không?: Cáp vận hành ổn định trong khoảng nhiệt độ từ -15 đến 55℃. Nếu tủ điện quá nóng, bạn nên bổ sung quạt tản nhiệt.
6. Dòng điện 1A có đủ cho các ứng dụng điều khiển PID không?: Hoàn toàn đủ. Cáp này được thiết kế chuyên dụng để truyền tín hiệu điều khiển và tín hiệu cảm biến, không phải cáp tải động cơ.
7. Tôi có nên nối dài thêm sợi cáp 1m này không?: Không khuyến khích. Việc nối dài sẽ làm tăng điện trở và tạo điểm tiếp xúc mới, dễ gây nhiễu và làm giảm độ chính xác của tín hiệu.
8. Làm sao để phân biệt cáp chống nhiễu EMI và cáp thường?: Cáp chống nhiễu EMI như model này có cấu trúc dây xoắn đôi (twisted pair) và đạt tiêu chuẩn UL, giúp bảo vệ tín hiệu khỏi nhiễu điện từ tốt hơn nhiều so với cáp thường.
9. AUT VN có hỗ trợ giao hàng gấp không?: Có, chúng tôi hỗ trợ giao hàng hỏa tốc tại các thành phố lớn để phục vụ các dự án cần tiến độ nhanh.
10. Chính sách bảo hành sản phẩm như thế nào?: Sản phẩm được bảo hành theo tiêu chuẩn của nhà sản xuất Autonics. AUT VN hỗ trợ đổi mới nhanh chóng nếu có lỗi từ nhà sản xuất.
