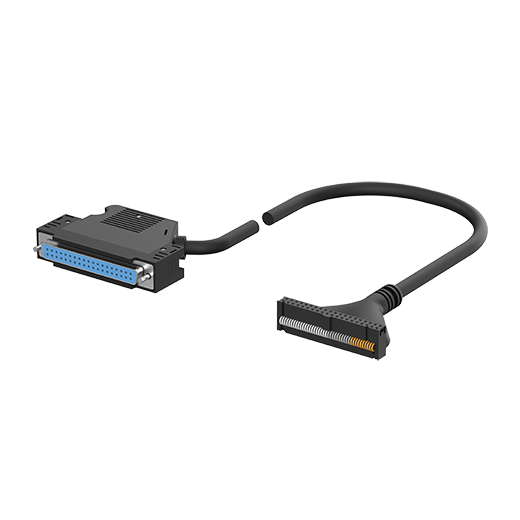

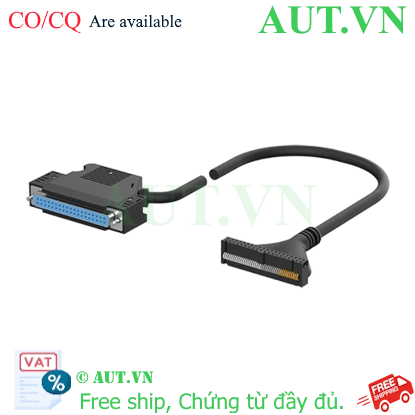

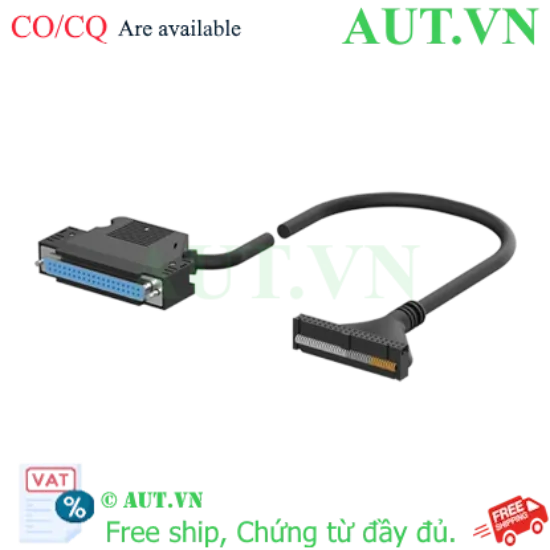

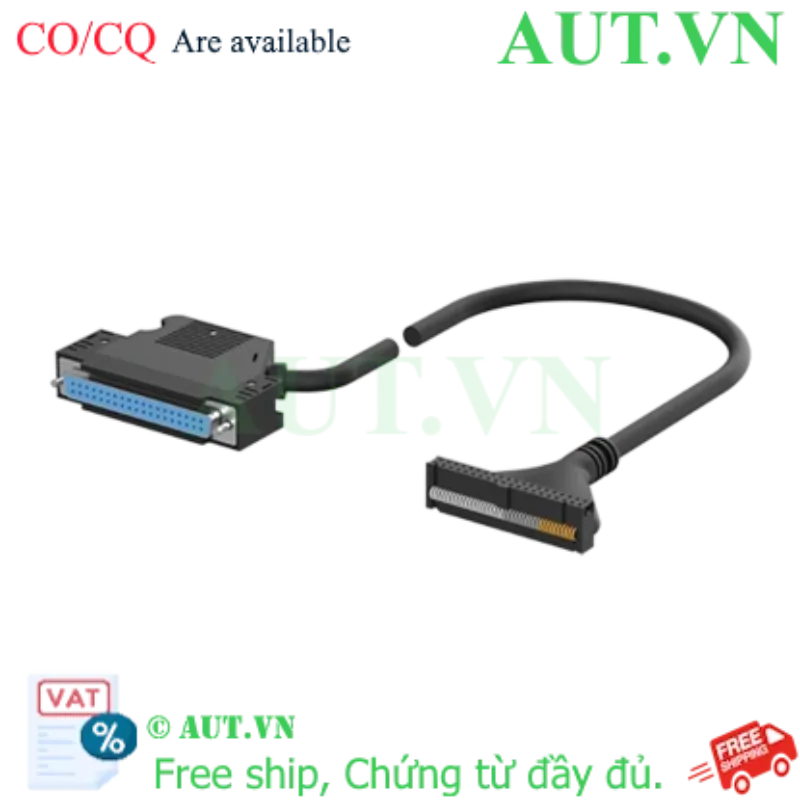

Cáp Kết Nối PLC Autonics CH40-FP010-I4T1R | Fujitsu sang Hirose 40 Chân, Chống Nhiễu EMI, 1m

Chuẩn kết nối: Chuyển đổi chính xác từ PLC Fujitsu sang Terminal Block Hirose 40 chân.
Chống nhiễu vượt trội: Lõi dây UL 20276 TWIST giúp triệt tiêu nhiễu điện từ (EMI) tối đa.
Thiết kế tối ưu: Đầu nối góc 90 độ giúp tiết kiệm không gian tủ điện, tránh gập gãy dây.
Lắp đặt nhanh: Cơ chế Plug-and-Play, giảm 80% thời gian đấu nối và loại bỏ lỗi sai dây.
Độ bền cao: Tiêu chuẩn công nghiệp, chịu nhiệt và chống mài mòn tốt.

nhà chế tạo: Autonics

SKU: CH40-FP010-I4T1R

Tải xuống mẫu

Giá cũ: 468.330 ₫

Giá bán: 419.400 ₫

Cáp kết nối PLC Autonics CH40-FP010-I4T1R: Giải pháp đấu nối tín hiệu chuẩn xác và ổn định

Trong các hệ thống tự động hóa công nghiệp, sự ổn định của tín hiệu giữa bộ điều khiển PLC và các khối relay terminal là yếu tố then chốt quyết định hiệu suất máy móc. Cáp kết nối PLC Autonics CH40-FP010-I4T1R được thiết kế chuyên dụng để giải quyết triệt để các vấn đề về nhiễu tín hiệu và sai sót trong quá trình đấu nối thủ công. Với cấu trúc chuyển đổi từ chuẩn Fujitsu sang Hirose 40 chân, sản phẩm là lựa chọn hàng đầu cho các kỹ sư muốn tối ưu hóa thời gian lắp đặt và đảm bảo hệ thống vận hành không lỗi.

Điểm nổi bật của Autonics CH40-FP010-I4T1R

Công nghệ chống nhiễu UL 20276 TWIST: Sử dụng cấu tạo dây xoắn đôi đạt tiêu chuẩn UL, giúp loại bỏ hoàn toàn nhiễu điện từ (EMI) từ biến tần và động cơ, ngăn chặn tình trạng PLC bị treo hoặc nhảy tín hiệu giả.
Thiết kế đầu nối 90 độ (Right Angle): Đầu connector góc vuông giúp cáp ôm sát thiết bị, cực kỳ hữu ích trong các tủ điện chật hẹp, giúp tiết kiệm diện tích và bảo vệ lõi dây khỏi tác động vật lý.
Tối ưu hóa hiệu suất thi công: Thay vì mất hàng giờ để bấm từng đầu cốt, cáp đúc sẵn giúp việc lắp đặt trở nên tức thì (Plug-and-Play), giảm thiểu tối đa rủi ro đấu nhầm chân gây hỏng thiết bị.
Độ bền vượt trội: Vỏ bọc cách điện cao cấp chịu được môi trường nhiệt độ và độ ẩm cao tại các nhà máy sản xuất tại Việt Nam.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật chi tiết CH40-FP010-I4T1R
Giắc cắm PLC (Connector A)	Ổ cắm chuẩn Fujitsu 40 chân
Giắc cắm Terminal Block (Connector B)	Ổ cắm chuẩn Hirose 40 chân
Số chân kết nối	40 chân (40-pin)
Loại dây dẫn	UL 20276 TWIST 40C
Cấu tạo lõi dây	7/0.127mm (AWG 28) × 20P
Tiết diện dẫn điện	0.12mm²
Đường kính cáp tổng	Ø7.2mm
Dòng điện định mức	Tối đa 1A
Điện trở dẫn điện	≤ 0.223Ω/m
Điện áp cách điện	500VAC 50/60Hz (trong 1 phút)
Điện trở cách điện	≥ 15MΩ/km
Nhiệt độ vận hành	-15 đến 55℃ (Bảo quản: -25 đến 65℃)
Độ ẩm cho phép	35 đến 85%RH
Trọng lượng	~122g

Nguồn tham khảo: Autonics Official Website

Lợi ích kinh tế khi sử dụng cáp Autonics CH40-FP010-I4T1R

Bảo vệ thiết bị: Ngăn ngừa các xung nhiễu đột ngột làm hỏng cổng I/O đắt tiền của PLC.
Tiết kiệm chi phí bảo trì: Thay thế nhanh chóng trong vài giây khi có sự cố, không cần tháo dỡ toàn bộ hệ thống dây dẫn phức tạp.
Nâng cao uy tín hệ thống: Đảm bảo tín hiệu luôn chính xác, giúp dây chuyền sản xuất vận hành liên tục, giảm thiểu downtime (thời gian chết).

Hướng dẫn lắp đặt (How-to)

Bước 1 - Kiểm tra tương thích: Xác nhận PLC sử dụng chuẩn Fujitsu 40 chân và Terminal Block là chuẩn Hirose 40 chân.
Bước 2 - Ngắt nguồn an toàn: Tắt toàn bộ nguồn điện cấp cho PLC và thiết bị ngoại vi để đảm bảo an toàn kỹ thuật.
Bước 3 - Kết nối PLC: Cắm đầu connector Fujitsu vào cổng I/O của PLC. Đảm bảo khớp nối đã vào đúng vị trí và nghe tiếng "click" nhẹ.
Bước 4 - Kết nối Terminal: Cắm đầu connector Hirose vào khối Terminal Block tương ứng.
Bước 5 - Kiểm tra vận hành: Kiểm tra độ chắc chắn của các đầu nối, sau đó cấp nguồn và chạy thử nghiệm tín hiệu.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để đạt hiệu quả vận hành tối ưu, quý khách nên kết hợp cùng:

Khối relay terminal Autonics: Chuẩn Hirose 40 chân chuyên dụng.
Bộ điều khiển PLC Autonics: Các dòng PLC hỗ trợ cổng kết nối Fujitsu.
Phụ kiện quản lý cáp: Máng cáp hoặc ống ruột gà để bảo vệ dây dẫn khỏi môi trường.

Ứng dụng thực tế (PropertyValue)

Ngành đóng gói & Dán nhãn: Điều khiển cảm biến và xi lanh chính xác.
Sản xuất linh kiện điện tử: Môi trường yêu cầu chống nhiễu EMI cực nghiêm ngặt.
Logistics & Kho vận: Kết nối hệ thống băng tải thông minh.
Hệ thống HVAC: Điều khiển trung tâm cho các hệ thống làm lạnh công nghiệp.

FAQ - Câu hỏi thường gặp về cáp Autonics CH40-FP010-I4T1R

1. Cáp này có dùng được cho các hãng PLC khác không?
Đáp: Cáp được thiết kế cho chuẩn Fujitsu 40 chân. Nếu PLC của hãng khác có sơ đồ chân tương đương chuẩn Fujitsu, bạn hoàn toàn có thể sử dụng.

2. Tại sao tôi nên chọn loại dây UL 20276 TWIST?
Đáp: Đây là loại dây xoắn đôi chuyên dụng giúp triệt tiêu nhiễu điện từ (EMI), đặc biệt quan trọng khi cáp đi gần biến tần hoặc động cơ lớn.

3. Đầu nối 90 độ có ưu điểm gì so với đầu thẳng?
Đáp: Giúp cáp đi sát vào thành tủ điện, tiết kiệm không gian và giảm thiểu lực uốn gập gây đứt lõi dây.

4. Tôi có thể đặt mua chiều dài khác 1m không?
Đáp: Mã CH40-FP010-I4T1R là phiên bản 1m. Để đặt chiều dài tùy chỉnh, vui lòng liên hệ Zalo 0968.053.025 của AUT VN.

5. Sản phẩm có đi kèm chứng từ CO/CQ không?
Đáp: Có, AUT VN cung cấp đầy đủ chứng từ CO/CQ công chứng từ Autonics Vina cho mọi đơn hàng.

6. Dòng điện tối đa mà cáp có thể chịu được là bao nhiêu?
Đáp: Cáp chịu được dòng tối đa 1A, chuyên dùng để truyền tín hiệu điều khiển, không dùng cho tải động cơ trực tiếp.

7. Làm sao để biết Terminal Block của tôi là chuẩn Hirose?
Đáp: Bạn cần kiểm tra model trên thân thiết bị hoặc sơ đồ chân (pinout) của khối Terminal đó.

8. AUT VN có xuất hóa đơn VAT không?
Đáp: Có, chúng tôi cung cấp hóa đơn VAT hợp pháp cho tất cả khách hàng doanh nghiệp.

9. Tuổi thọ của cáp trong môi trường công nghiệp là bao lâu?
Đáp: Nếu lắp đặt đúng kỹ thuật, cáp có độ bền từ 5-10 năm.

10. Tôi có thể tự thay thế cáp này không?
Đáp: Có, nhờ thiết kế Plug-and-Play, bạn chỉ cần ngắt nguồn và cắm thay thế rất dễ dàng.
