Tại sao nên chọn loại đầu nối 90 độ?

Đầu 90 độ giúp tiết kiệm không gian tủ điện, tránh gập gãy dây dẫn và tăng tuổi thọ sản phẩm.

Khả năng chống nhiễu của sản phẩm như thế nào?

Sản phẩm sử dụng dây UL 20276 Twist giúp triệt tiêu nhiễu điện từ (EMI), đảm bảo tín hiệu điều khiển luôn chính xác.

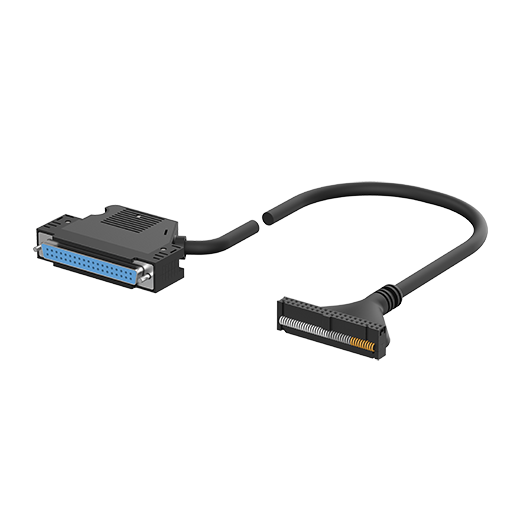

Cáp Điều Khiển Autonics CH40-FP010-W4T2R | 40 Chân, 1m, Fujitsu-Hirose 90° Chống Nhiễu EMI

Kết nối tối ưu: Chuẩn Fujitsu 90° $\leftrightarrow$ Hirose 90°/Thẳng, tiết kiệm không gian tủ điện.
Truyền dẫn chính xác: 40 chân (40-40) đảm bảo tín hiệu I/O ổn định, không sai sót.
Chống nhiễu tuyệt đối: Lõi dây UL 20276 Twist triệt tiêu nhiễu điện từ (EMI) hiệu quả.
Lắp đặt siêu tốc: Chiều dài 1m tiêu chuẩn, thay thế đấu nối thủ công, giảm 80% thời gian thi công.
Thương hiệu: Autonics chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: CH40-FP010-W4T2R

Tải xuống mẫu

Giá cũ: 468.330 ₫

Giá bán: 419.400 ₫

Số lượng:

Cáp Điều Khiển Autonics CH40-FP010-W4T2R: Giải Pháp Kết Nối PLC Chuyên Nghiệp

Trong các hệ thống tự động hóa công nghiệp, sự ổn định của tín hiệu giữa PLC và các thiết bị ngoại vi là yếu tố sống còn. Cáp điều khiển Autonics CH40-FP010-W4T2R được thiết kế để giải quyết triệt để các vấn đề về nhiễu tín hiệu và sai sót khi đấu nối thủ công. Đây là sự lựa chọn hoàn hảo cho các kỹ sư muốn tối ưu hóa thời gian thi công và đảm bảo hệ thống vận hành ổn định 24/7.

Điểm nổi bật của cáp Autonics CH40-FP010-W4T2R

Kết nối chuẩn xác tuyệt đối: Thiết kế 40 chân tương thích hoàn toàn với chuẩn Fujitsu và Hirose, loại bỏ rủi ro lỏng chân hoặc chập mạch.
Thiết kế góc 90° thông minh: Giúp cáp ôm sát thiết bị, đặc biệt hữu ích trong các tủ điện hẹp, tránh tình trạng gập gãy dây dẫn, tăng tuổi thọ sản phẩm.
Khả năng chống nhiễu vượt trội: Sử dụng lõi dây tiêu chuẩn UL 20276 Twist (xoắn đôi), giúp triệt tiêu nhiễu điện từ (EMI) từ các biến tần hoặc động cơ xung quanh.
Triển khai siêu tốc: Thay thế hàng chục đầu cos và dây đơn bằng một sợi cáp đúc sẵn, giúp rút ngắn thời gian lắp đặt lên đến 80% và dễ dàng bảo trì, thay thế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật chi tiết CH40-FP010-W4T2R
Giắc cắm cho PLC	Ổ cắm Fujitsu 40 chân (90°)
Giắc cắm cho Terminal Block	Ổ cắm Hirose 40 chân (90°/Thẳng)
Số chân giắc cắm	40 chân
Loại dây áp dụng	UL 20276 TWIST 40C
Đặc điểm dây dẫn	7/0.127mm (AWG 28) × 20P
Đường kính lớp cách điện	0.12mm²
Đường kính cáp tổng	Ø7.2mm (40C)
Dòng định mức	Tối đa 1A
Điện trở dây dẫn	≤ 0.223Ω/m
Điện áp cách điện	500VAC 50/60Hz (trong 1 phút)
Điện trở cách điện	≥ 15MΩ/km
Nhiệt độ vận hành	-15 đến 55℃ (Bảo quản: -25 đến 65℃)
Độ ẩm cho phép	35% đến 85% RH
Trọng lượng	Khoảng 122g

Lợi ích khi sử dụng cáp Autonics chính hãng từ AUT VN

Độ tin cậy tuyệt đối: Loại bỏ sai sót do đấu nối nhầm dây, đảm bảo tín hiệu I/O truyền tải chính xác, không gây lỗi hệ thống.
Tiết kiệm chi phí vận hành: Giảm giờ công lắp đặt và rút ngắn thời gian downtime khi cần thay thế module PLC.
An toàn chuẩn công nghiệp: Vỏ cách điện đạt chuẩn UL, chịu nhiệt tốt, chống mài mòn trong môi trường nhà xưởng khắc nghiệt.

Hướng dẫn lắp đặt đúng kỹ thuật

Bước 1 - Kiểm tra tương thích: Xác nhận PLC sử dụng chuẩn Fujitsu 40 chân và Terminal Block sử dụng chuẩn Hirose 40 chân.
Bước 2 - Kết nối PLC: Cắm đầu nối Fujitsu 90° vào PLC. Ấn nhẹ và chắc tay cho đến khi nghe tiếng "click" để đảm bảo khớp hoàn toàn.
Bước 3 - Kết nối Terminal Block: Cắm đầu nối Hirose vào khối chia tín hiệu tương ứng.
Bước 4 - Kiểm tra thông mạch: Sử dụng đồng hồ vạn năng kiểm tra thông mạch giữa các chân trước khi cấp nguồn 24V cho hệ thống.

Sản phẩm sử dụng chung (Combo lý tưởng)

Để hệ thống đạt hiệu quả cao nhất, CH40-FP010-W4T2R nên được kết hợp cùng:

Các dòng PLC Autonics hoặc hãng tương đương hỗ trợ chuẩn Fujitsu 40 chân.
Terminal Block Autonics chuẩn Hirose 40C (Khối chia tín hiệu).
Bộ nguồn DC 24V chất lượng cao để đảm bảo ổn định điện áp cho I/O.

Ứng dụng thực tế của sản phẩm

Sản xuất tự động: Kết nối PLC điều khiển băng tải, cánh tay robot, hệ thống phân loại sản phẩm.
Máy công cụ CNC: Lắp đặt trong tủ điện điều khiển máy phay, máy tiện tự động, máy cắt laser.
Ngành thực phẩm & đóng gói: Giám sát tín hiệu I/O cho máy chiết rót, máy đóng gói màng co.
Lắp ráp điện tử: Kết nối các cảm biến tiệm cận, rơ-le trung gian trong dây chuyền SMT.

Câu hỏi thường gặp (FAQ)

1. Cáp CH40-FP010-W4T2R có dùng được cho PLC hãng khác như Mitsubishi hay Omron không?
Có, miễn là PLC đó sử dụng chuẩn kết nối Fujitsu 40 chân, cáp Autonics hoàn toàn tương thích.

2. Tại sao tôi nên chọn loại đầu nối 90 độ thay vì đầu thẳng?
Đầu 90 độ giúp tiết kiệm không gian, tránh việc dây bị uốn cong quá mức gây đứt ngầm khi đóng cửa tủ điện.

3. Cáp này có thực sự chống nhiễu tốt trong môi trường có nhiều biến tần?
Có, cấu trúc UL 20276 Twist được thiết kế đặc biệt để triệt tiêu nhiễu điện từ (EMI), đảm bảo tín hiệu sạch.

4. Dòng điện tối đa cho phép chạy qua mỗi chân là bao nhiêu?
Dòng định mức tối đa là 1A, phù hợp cho hầu hết các ứng dụng tín hiệu điều khiển công nghiệp.

5. Chiều dài 1m có gây sụt áp cho tín hiệu không?
Với điện trở ≤ 0.223Ω/m, mức sụt áp trên 1m là cực thấp, không ảnh hưởng đến logic điều khiển của PLC.

6. Làm sao để phân biệt cáp Autonics chính hãng do AUT VN cung cấp?
Sản phẩm có tem nhãn Autonics, đầy đủ chứng chỉ CO/CQ và hóa đơn VAT hợp lệ từ AUT VN.

7. Sản phẩm này được bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

8. Tôi có thể đặt cáp với chiều dài 2m hoặc 5m không?
Có, AUT VN hỗ trợ cung cấp các tùy chọn chiều dài khác nhau. Vui lòng liên hệ Zalo 0968.053.025 để báo giá.

9. Nhiệt độ tối đa mà cáp có thể chịu đựng là bao nhiêu?
Cáp vận hành ổn định lên đến 55℃, phù hợp với môi trường nhà xưởng tại Việt Nam.

10. Đầu Fujitsu và Hirose khác nhau thế nào?
Đầu Fujitsu dùng để cắm vào module PLC, còn đầu Hirose dùng để cắm vào Terminal Block (cầu đấu).
