Nguồn cấp của thiết bị là bao nhiêu?

Thiết bị hỗ trợ nguồn rộng từ 100 đến 240VAC.

Tôi có thể cài đặt ngưỡng cảnh báo không?

Có, bạn có thể cài đặt qua ngõ ra NPN để kích hoạt thiết bị cảnh báo.

Màn hình LCD có hiển thị rõ trong bóng tối không?

Có, màn hình LCD 9mm có độ tương phản cao, quan sát tốt trong ánh sáng yếu.

Độ chính xác của thiết bị là bao nhiêu?

Độ chính xác đạt ± 0.3 % F.S. rdg tại điều kiện tiêu chuẩn.

Thiết bị có chống được nước không?

Mặt trước đạt chuẩn IP54, chống bụi và nước bắn nhẹ.

Làm sao để thay đổi dải đo?

Thực hiện trong menu cài đặt tại mục Input Range.

Sản phẩm có bảo hành chính hãng không?

Có, sản phẩm tại AUT VN được bảo hành chính hãng Autonics.

Ngõ ra NPN dùng để làm gì?

Dùng để gửi tín hiệu điều khiển tới PLC hoặc Relay.

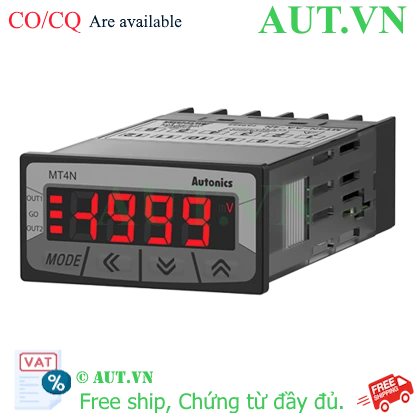

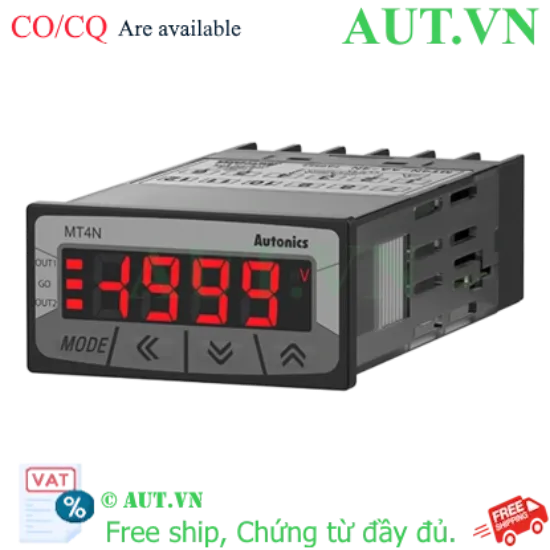

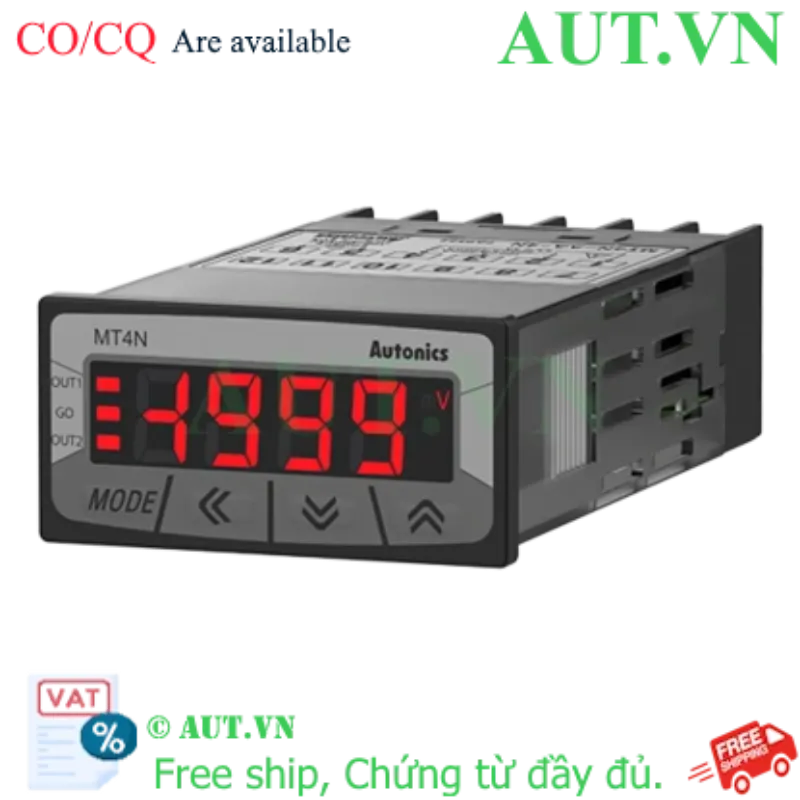

Đồng hồ đo điện áp AC & Tần số Autonics MT4N-AV-41 | LCD 9mm, NPN, 100-240VAC

Chức năng: Đo chính xác điện áp xoay chiều (AC Voltage) và tần số (Frequency).
Hiển thị: Màn hình LCD 9mm siêu sắc nét, độ tương phản cao, dễ quan sát từ xa.
Ngõ ra: NPN Open Collector linh hoạt, hỗ trợ kết nối PLC/thiết bị ngoại vi.
Nguồn cấp: Dải điện áp rộng 100-240VAC, tương thích lưới điện công nghiệp.
Độ bền: Tiêu chuẩn bảo vệ IP54 chống bụi và nước bắn, hoạt động ổn định trong nhà xưởng.

nhà chế tạo: Autonics

SKU: MT4N-AV-41

Tải xuống mẫu

Giá cũ: 2.956.350 ₫

Giá bán: 2.365.080 ₫

Giới thiệu Đồng hồ đo điện áp AC & Tần số Autonics MT4N-AV-41

Trong các hệ thống sản xuất công nghiệp hiện đại, việc giám sát ổn định thông số điện áp và tần số là yếu tố sống còn để bảo vệ máy móc và duy trì chất lượng sản phẩm. Đồng hồ đo điện áp AC Autonics MT4N-AV-41 là giải pháp đo lường kỹ thuật số chuyên dụng, mang lại sự chính xác tuyệt đối và khả năng giám sát thời gian thực hiệu quả. Sản phẩm hiện được phân phối chính hãng bởi AUT VN, cam kết chất lượng cao nhất, đầy đủ CO/CQ và hỗ trợ kỹ thuật chuyên sâu cho mọi dự án công nghiệp.

Điểm nổi bật của Autonics MT4N-AV-41

Công nghệ đo tiên tiến: Sử dụng bộ chuyển đổi Sigma-Delta ADC giúp loại bỏ nhiễu điện từ, đảm bảo kết quả đo luôn ổn định ngay cả trong môi trường điện công nghiệp phức tạp.
Hiển thị trực quan: Màn hình LCD với chiều cao ký tự 9mm cho độ tương phản cực cao, giúp kỹ thuật viên dễ dàng đọc thông số từ xa hoặc trong điều kiện ánh sáng yếu.
Khả năng tùy biến cao: Hỗ trợ dải đầu vào đa dạng (từ 0-2.5V đến 0-250V), đáp ứng linh hoạt nhiều yêu cầu đo lường khác nhau.
Thiết kế tiêu chuẩn công nghiệp: Kích thước lắp đặt 1/8 DIN gọn gàng, chuẩn bảo vệ IP54 giúp thiết bị bền bỉ trước bụi bẩn và độ ẩm.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics MT4N-AV-41
Đặc tính kỹ thuật
Phương thức hiển thị	LCD 7 đoạn (Digital LCD)
Chiều cao ký tự	9mm
Dải hiển thị tối đa	-1999 đến 9999
Chế độ đo	Điện áp AC (AC Voltage), Tần số (Frequency)
Dải đầu vào (Input Range)	0-250V, 0-125V, 0-50V, 0-25V, 0-5V, 0-2.5V
Chế độ đo AC	Giá trị trung bình (AVG), Giá trị hiệu dụng (RMS)
Nguồn cấp (Power Supply)	100-240VAC~, 50/60Hz
Ngõ ra điều khiển	NPN Open Collector (OUT1, GO, OUT2)
Độ chính xác hiển thị	± 0.3 % F.S. rdg (tại 23℃±5℃); ± 0.5 % F.S. rdg (-10 đến 50℃)
Phương thức A/D	ΣΔ (Sigma Delta) ADC
Chu kỳ lấy mẫu	16.6ms
Cấu trúc bảo vệ	IP54 (mặt trước)
Kích thước lắp đặt	W45 x H22.2mm

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng Autonics MT4N-AV-41

Bảo vệ hệ thống an toàn: Giám sát chặt chẽ điện áp giúp phát hiện sớm các sự cố quá áp hoặc sụt áp, ngăn ngừa hư hỏng cho biến tần, PLC và động cơ.
Tối ưu hóa vận hành: Độ chính xác cực cao giúp giảm thiểu sai số trong kiểm soát điện năng, nâng cao hiệu suất sản xuất.
Tiết kiệm chi phí: Thiết bị hoạt động bền bỉ, tuổi thọ cao giúp giảm thiểu chi phí bảo trì và thay thế linh kiện định kỳ.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị: Kiểm tra kích thước lỗ khoét trên tủ điện (W45 x H22.2mm) để đảm bảo thiết bị lắp vừa khít.
Bước 2 - Lắp đặt vật lý: Đưa thiết bị vào lỗ khoét, sau đó sử dụng các lẫy cài đi kèm để cố định chặt mặt trước vào panel tủ điện.
Bước 3 - Đấu nối điện: Kết nối nguồn cấp 100-240VAC vào các terminal nguồn. Đấu nối dây đo điện áp AC vào các terminal Input theo đúng sơ đồ kỹ thuật đính kèm.
Bước 4 - Cấu hình thông số: Sử dụng các phím chức năng trên mặt thiết bị để vào menu cài đặt, chọn dải đo (Input Range) phù hợp với nguồn điện thực tế.
Bước 5 - Kiểm tra vận hành: Cấp nguồn và sử dụng đồng hồ vạn năng đối chiếu giá trị hiển thị để đảm bảo tính chính xác trước khi bàn giao hệ thống.

Sản phẩm sử dụng chung (isRelatedTo)

Để xây dựng hệ thống giám sát điện năng hoàn chỉnh, Autonics MT4N-AV-41 nên được kết hợp với:

Bộ điều khiển nhiệt độ Autonics (TK, TC Series): Quản lý đồng bộ cả nhiệt độ và điện áp hệ thống.
Relay trung gian Autonics: Sử dụng tín hiệu ngõ ra NPN để kích hoạt đóng cắt tải.
Bộ chuyển đổi tín hiệu (Signal Converter): Hỗ trợ truyền dữ liệu về hệ thống SCADA/DCS.

Ứng dụng thực tế (Application)

Tủ điện điều khiển công nghiệp: Giám sát điện áp nguồn cấp cho máy móc, dây chuyền sản xuất.
Hệ thống máy phát điện: Theo dõi tần số và điện áp đầu ra để đảm bảo lưới điện nội bộ luôn ổn định.
Nhà máy sản xuất: Phù hợp cho các ngành dệt may, thực phẩm, nhựa, hóa chất cần sự chính xác về điện năng.

Câu hỏi thường gặp (FAQ)

1. Đồng hồ MT4N-AV-41 có đo được điện áp DC không?
Trả lời: Không, model này được thiết kế chuyên biệt để đo điện áp AC và Tần số. Để đo DC, quý khách vui lòng liên hệ AUT VN để được tư vấn dòng MT4N-DV.

2. Nguồn cấp của thiết bị có ổn định không?
Trả lời: Thiết bị hỗ trợ dải nguồn rộng 100-240VAC, giúp hoạt động cực kỳ ổn định ngay cả khi điện lưới có sự biến động nhỏ.

3. Tôi có thể dùng ngõ ra NPN để làm cảnh báo không?
Trả lời: Hoàn toàn được. Bạn có thể cài đặt ngưỡng điện áp để ngõ ra NPN kích hoạt còi hoặc đèn báo khi có sự cố.

4. Màn hình LCD có dễ đọc trong môi trường tối không?
Trả lời: Có, màn hình LCD 9mm có độ tương phản cao, hiển thị cực rõ nét trong điều kiện thiếu sáng.

5. Độ chính xác của thiết bị đạt mức nào?
Trả lời: Thiết bị đạt độ chính xác ± 0.3 % F.S. rdg, đảm bảo tiêu chuẩn đo lường khắt khe trong công nghiệp.

6. Thiết bị có chịu được môi trường ẩm không?
Trả lời: Mặt trước đạt chuẩn IP54, có khả năng chống bụi và nước bắn, phù hợp môi trường nhà xưởng.

7. Làm thế nào để cài đặt dải đo mới?
Trả lời: Bạn truy cập vào Menu cài đặt trên mặt máy, tìm mục "Input Range" và chọn mức điện áp tương ứng (ví dụ 0-250V).

8. Mua hàng tại AUT VN có được bảo hành không?
Trả lời: Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng Autonics và đầy đủ giấy tờ CO/CQ.

9. Ngõ ra NPN Open Collector có thể kết nối trực tiếp với PLC không?
Trả lời: Có, ngõ ra này được thiết kế để tương thích hoàn hảo với các ngõ vào của PLC.

10. Kích thước lắp đặt của máy là bao nhiêu?
Trả lời: Kích thước chuẩn là W45 x H22.2mm, rất dễ dàng để lắp vào các tủ điện hiện có.

11. Công nghệ Sigma-Delta ADC mang lại lợi ích gì?
Trả lời: Giúp tăng độ phân giải và giảm nhiễu, giúp kết quả đo cực kỳ ổn định và chính xác.

12. Thiết bị có đo được cả hai thông số cùng lúc không?
Trả lời: Có, MT4N-AV-41 cho phép hiển thị đồng thời cả giá trị điện áp AC và tần số.
