Ngõ ra Relay của MT4N-AV-45 dùng để làm gì?

Bạn có thể dùng nó để kích hoạt còi báo động, đèn cảnh báo hoặc điều khiển relay trung gian để ngắt nguồn khi điện áp bất thường.

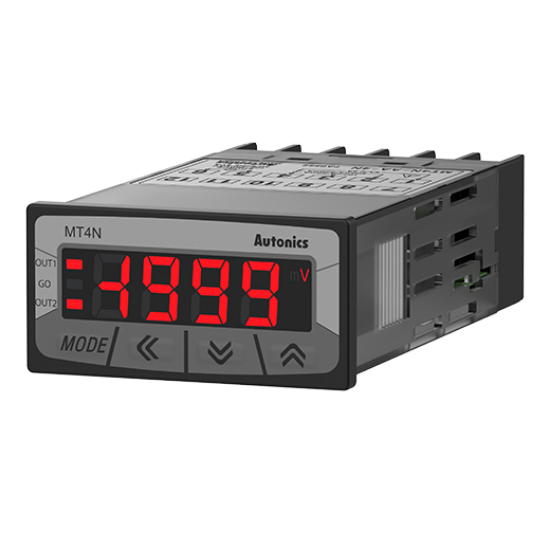

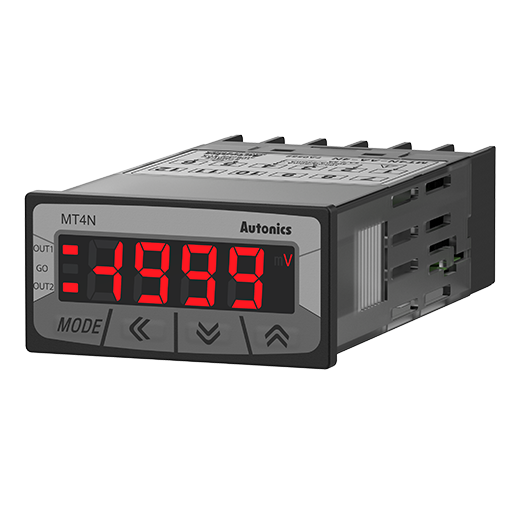

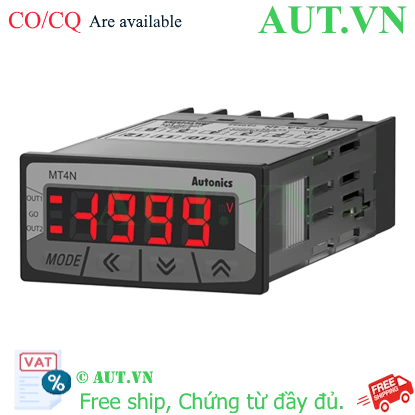

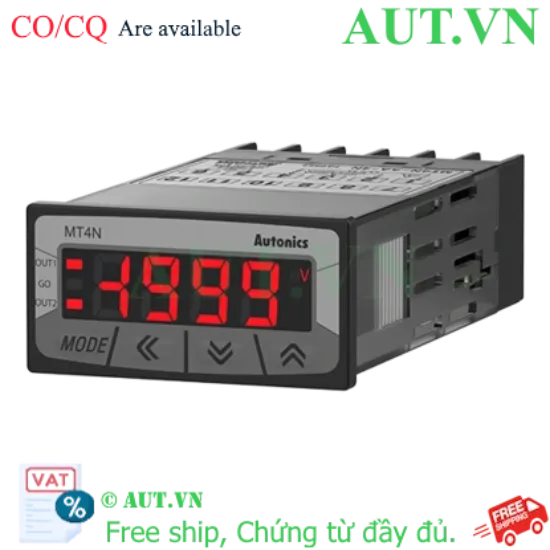

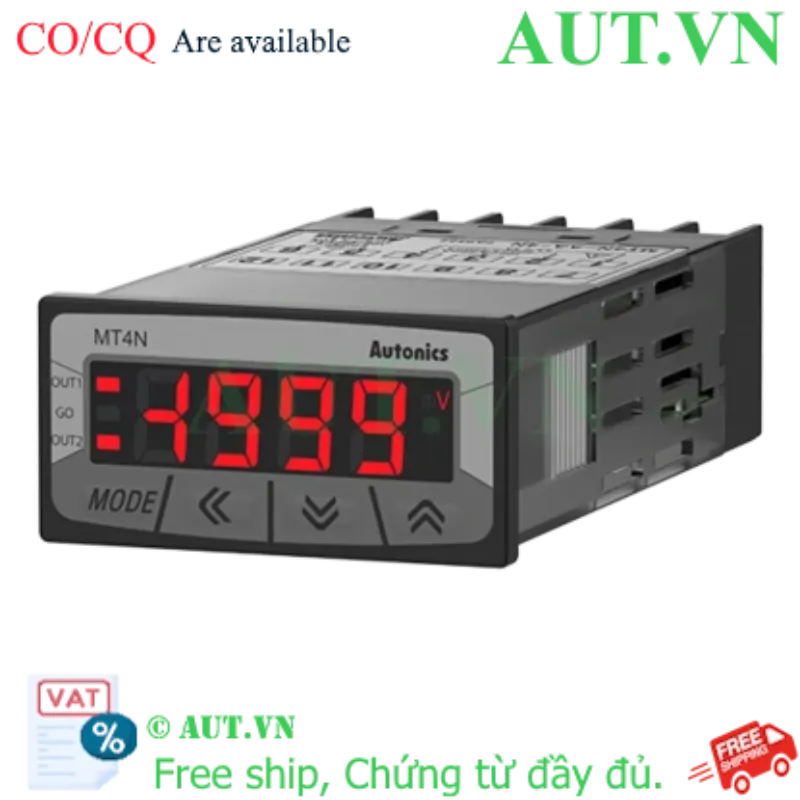

Đồng hồ đo điện áp AC & Tần số Autonics MT4N-AV-45 | Ngõ ra Relay & 4-20mA | LCD 9mm | AUT VN

Chức năng kép: Đo lường chính xác điện áp AC (RMS/AVG) và tần số trong hệ thống điện công nghiệp.
Ngõ ra linh hoạt: Tích hợp 2 ngõ ra Relay cảnh báo và 1 ngõ ra Analog DC 4-20mA truyền tín hiệu về PLC/SCADA.
Hiển thị siêu nét: Màn hình LCD 7 đoạn, ký tự cao 9mm, dễ quan sát từ xa trong mọi điều kiện ánh sáng.
Độ bền vượt trội: Tiêu chuẩn bảo vệ IP54 chống bụi và tia nước, vận hành ổn định trong môi trường nhà máy.
Nguồn cấp rộng: Dải điện áp 100-240VAC, thiết kế chuẩn W45 x H22.2mm tối ưu diện tích tủ điện.

nhà chế tạo: Autonics

SKU: MT4N-AV-45

Tải xuống mẫu

Giá cũ: 3.405.000 ₫

Giá bán: 2.724.000 ₫

Giới thiệu Đồng hồ đo điện áp AC & Tần số Autonics MT4N-AV-45

Trong các hệ thống vận hành công nghiệp hiện đại, việc giám sát liên tục biến động của điện áp và tần số là yếu tố then chốt để bảo vệ thiết bị và duy trì hiệu suất sản xuất. Đồng hồ đo điện áp AC Autonics MT4N-AV-45 chính là giải pháp đo lường chuyên dụng, mang lại độ chính xác tuyệt đối và khả năng phản hồi tức thì.

Sản phẩm không chỉ đơn thuần là thiết bị hiển thị, mà còn đóng vai trò là bộ điều khiển thông minh nhờ hệ thống ngõ ra đa dạng (Relay & Analog), giúp tự động hóa quy trình cảnh báo và giám sát từ xa. Thiết bị được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và hỗ trợ kỹ thuật chuyên sâu cho mọi dự án tự động hóa.

Điểm nổi bật của Autonics MT4N-AV-45

Công nghệ Sigma-Delta (ΣΔ) tiên tiến: Sử dụng bộ chuyển đổi A/D hiện đại giúp loại bỏ nhiễu điện từ, đảm bảo kết quả đo điện áp và tần số luôn ổn định.
Hiển thị trực quan, sắc nét: Màn hình LCD chuyên dụng với ký tự cao 9mm giúp kỹ thuật viên dễ dàng quan sát thông số từ xa mà không cần lại gần mặt tủ.
Khả năng tích hợp hệ thống (Industry 4.0): Sự kết hợp giữa 2 ngõ ra Relay (để ngắt tải/cảnh báo lỗi) và ngõ ra Analog 4-20mA (để truyền dữ liệu về PLC/SCADA) giúp thiết bị trở thành mắt xích quan trọng trong chuyển đổi số.
Thiết kế tối ưu không gian: Kích thước nhỏ gọn chuẩn W45 x H22.2mm, đạt chuẩn IP54 giúp bảo vệ thiết bị an toàn trong môi trường bụi bẩn và ẩm ướt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics MT4N-AV-45
Phương pháp hiển thị	LCD 7 đoạn (Chiều cao ký tự: 9mm)
Dải hiển thị tối đa	-1999 đến 9999
Thông số đo lường	Điện áp AC (RMS, AVG), Tần số
Loại ngõ vào	0-250V, 0-125V, 0-50V, 0-25V, 0-5V, 0-2.5V
Nguồn cấp chính	100-240VAC~, 50/60Hz
Ngõ ra chính (So sánh)	2 ngõ ra Relay (OUT1, OUT2)
Ngõ ra phụ (Hiển thị)	Chuyển đổi PV (DC 4-20mA)
Độ chính xác hiển thị	± 0.3 % F.S. rdg (tại 23℃±5℃)
Phương thức chuyển đổi A/D	ΣΔ (Sigma Delta) ADC
Chu kỳ lấy mẫu	16.6ms
Cấu trúc bảo vệ	IP54 (Mặt trước, theo tiêu chuẩn IEC)
Kích thước lắp đặt	W45 x H22.2mm

Nguồn tham khảo: Autonics Official Website

Lợi ích khi lựa chọn Autonics MT4N-AV-45

Tiết kiệm chi phí: Tích hợp cả đo điện áp và tần số trong một thiết bị duy nhất, giảm số lượng linh kiện lắp đặt vào tủ điện.
Bảo vệ hệ thống chủ động: Cài đặt ngưỡng cảnh báo qua Relay giúp tự động ngắt tải hoặc kích hoạt còi hú khi điện áp/tần số vượt mức an toàn, tránh cháy nổ thiết bị.
Hỗ trợ quản lý dữ liệu: Ngõ ra 4-20mA cho phép đồng bộ dữ liệu thời gian thực về hệ thống giám sát tập trung, hỗ trợ chẩn đoán lỗi từ xa.
Độ tin cậy cao: Thiết bị vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt, giúp giảm thiểu thời gian dừng máy ngoài ý muốn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị: Cắt lỗ mặt tủ điện theo đúng kích thước chuẩn W45 x H22.2mm để đảm bảo thiết bị lắp khít và chắc chắn.
Bước 2 - Đấu nối nguồn: Kết nối nguồn cấp 100-240VAC vào các terminal nguồn theo sơ đồ đấu dây in trên thân máy.
Bước 3 - Kết nối tín hiệu đo: Đấu nối dây đo điện áp/tần số vào các ngõ vào tương ứng. Lưu ý: Kiểm tra kỹ dải đo để tránh cấp quá áp làm hỏng thiết bị.
Bước 4 - Cấu hình thông số: Sử dụng các phím chức năng để chọn chế độ hiển thị (RMS hoặc AVG) và thiết lập ngưỡng cảnh báo cho Relay OUT1, OUT2.
Bước 5 - Kiểm tra vận hành: Bật nguồn và đối chiếu thông số hiển thị với thiết bị đo chuẩn để xác nhận độ chính xác trước khi bàn giao dự án.

Sản phẩm sử dụng chung cho hệ thống

Để đạt hiệu quả giám sát và bảo vệ tối ưu, Autonics MT4N-AV-45 nên được kết hợp với:

Biến áp cách ly: Giúp cách ly nhiễu và bảo vệ thiết bị đo khỏi các xung điện cao áp.
Relay trung gian Autonics: Để điều khiển các tải có công suất lớn hơn khả năng chịu tải của ngõ ra Relay trên đồng hồ.
Bộ nguồn DC 24V: Cung cấp điện cho các module PLC hoặc cảm biến liên kết trong hệ thống.
Bộ chuyển đổi tín hiệu (Transducer): Khi cần đo các dải điện áp cực cao vượt ngưỡng cho phép.

Ứng dụng thực tế của sản phẩm

Giám sát điện lưới nhà máy: Theo dõi sự ổn định của điện áp đầu vào để phát hiện sớm hiện tượng sụt áp hoặc quá áp.
Kiểm soát biến tần (VFD): Giám sát tần số đầu ra của biến tần nhằm đảm bảo tốc độ động cơ luôn nằm trong dải an toàn.
Tủ phân phối điện (DB/MSB): Lắp đặt trực tiếp tại mặt tủ để kỹ thuật viên theo dõi trạng thái điện năng tức thời.
Hệ thống tự động hóa PLC: Tích hợp tín hiệu 4-20mA vào PLC để giám sát từ xa qua màn hình HMI hoặc SCADA.

Câu hỏi thường gặp (FAQ)

1. MT4N-AV-45 có thể đo được cả điện áp và tần số cùng lúc không?
Có, thiết bị cho phép bạn linh hoạt chuyển đổi hoặc giám sát cả hai thông số điện áp AC và tần số một cách chính xác.

2. Tôi có thể kết nối đồng hồ này với PLC Siemens hay Mitsubishi không?
Hoàn toàn được. Thông qua ngõ ra Analog 4-20mA, bạn có thể kết nối trực tiếp vào module Analog Input của bất kỳ dòng PLC công nghiệp nào.

3. Sự khác biệt giữa đo RMS và AVG trên thiết bị này là gì?
RMS (Giá trị hiệu dụng) mang lại độ chính xác cao hơn trong môi trường có nhiễu hoặc dạng sóng không chuẩn; AVG (Giá trị trung bình) phù hợp cho các tín hiệu hình sin thuần túy.

4. Ngõ ra Relay của MT4N-AV-45 có thể điều khiển được gì?
Bạn có thể dùng ngõ ra này để kích hoạt đèn báo lỗi, còi hú, hoặc điều khiển relay trung gian để ngắt nguồn hệ thống khi gặp sự cố.

5. Thiết bị có hỗ trợ nguồn 220V trực tiếp không?
Có, dải nguồn cấp rộng 100-240VAC cho phép bạn sử dụng trực tiếp nguồn điện lưới 220V tại Việt Nam rất thuận tiện.

6. Độ chính xác ± 0.3 % F.S. rdg có ý nghĩa gì?
Điều này có nghĩa là sai số tối đa của thiết bị chỉ chiếm 0.3% trên toàn dải đo trong điều kiện nhiệt độ tiêu chuẩn, đảm bảo độ tin cậy cao cho hệ thống.

7. Màn hình LCD có dễ đọc trong tủ điện tối không?
Màn hình LCD của Autonics có độ tương phản rất cao, giúp hiển thị thông số sắc nét ngay cả trong điều kiện ánh sáng yếu.

8. Cần lưu ý gì để tránh làm cháy thiết bị khi đấu nối?
Bạn phải đảm bảo điện áp thực tế đo được nằm trong dải cho phép của thiết bị và đấu nối đúng cực/chân nguồn theo sơ đồ.

9. Tiêu chuẩn IP54 có ý nghĩa gì đối với sản phẩm này?
Tiêu chuẩn IP54 giúp thiết bị có khả năng chống bụi và chống được các tia nước bắn, phù hợp môi trường xưởng sản xuất công nghiệp.

10. Mua hàng tại AUT VN có được bảo hành không?
Tất cả sản phẩm Autonics tại AUT VN đều được bảo hành chính hãng và hỗ trợ kỹ thuật cài đặt tận tình.
