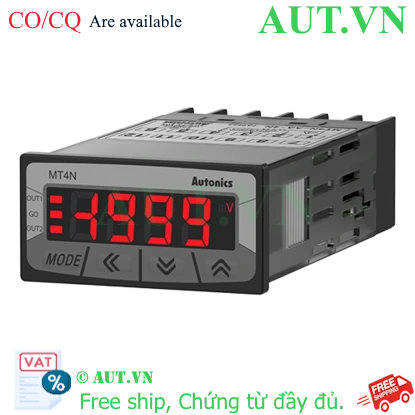

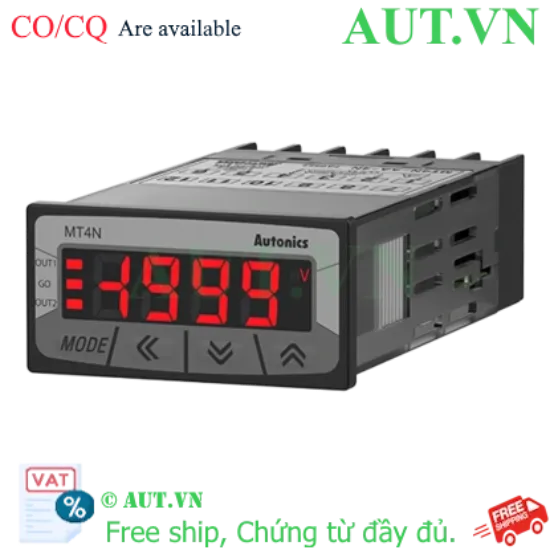

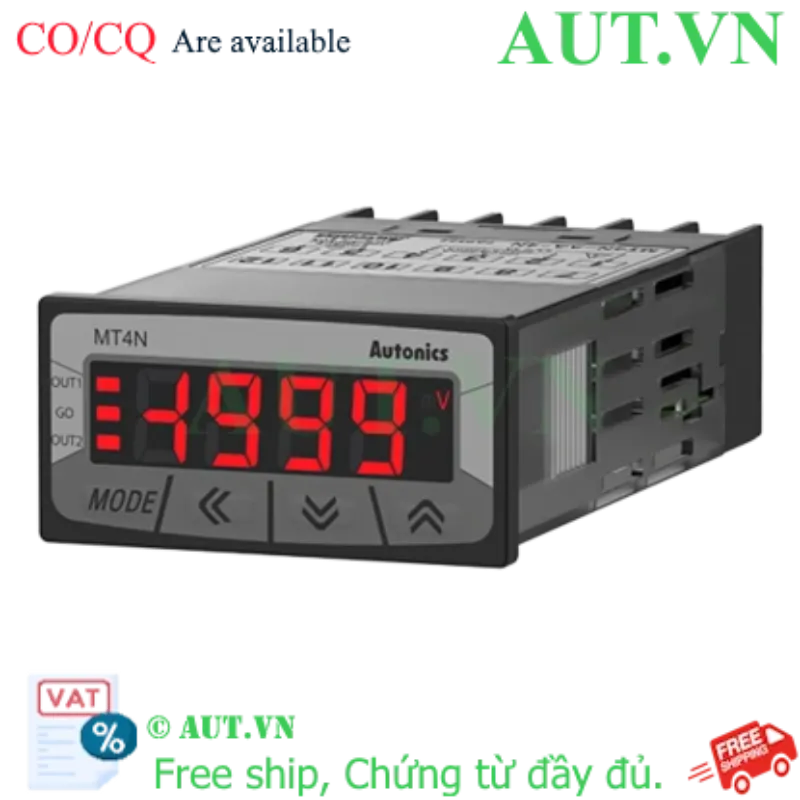

Đồng hồ đo điện áp AC & Tần số Autonics MT4N-AV-42 | Màn hình LCD, Ngõ ra PNP

Chức năng kép: Đo điện áp AC và tần số với độ chính xác cực cao.
Hiển thị tối ưu: Màn hình LCD sắc nét, chống chói, dễ dàng quan sát trong mọi điều kiện ánh sáng.
Ngõ ra linh hoạt: Tích hợp ngõ ra PNP (mạch thu hở) hỗ trợ cảnh báo sự cố tức thì.
Nguồn cấp rộng: Hoạt động ổn định với dải điện áp 100-240VAC.
Thiết kế nhỏ gọn: Kích thước chuẩn 1/8 DIN (W45xH22.2mm), tối ưu không gian tủ điện.

nhà chế tạo: Autonics

SKU: MT4N-AV-42

Tải xuống mẫu

Giá cũ: 2.956.350 ₫

Giá bán: 2.365.080 ₫

Số lượng:

Giới thiệu sản phẩm Đồng hồ đo điện áp AC & Tần số Autonics MT4N-AV-42

Trong các hệ thống điện công nghiệp hiện đại, việc giám sát liên tục các thông số điện áp và tần số là yêu cầu tiên quyết để đảm bảo an toàn cho máy móc. Đồng hồ đo đa năng Autonics MT4N-AV-42 là giải pháp đo lường chuyên nghiệp thuộc dòng MT4N danh tiếng. Với khả năng tích hợp đo lường kép (Điện áp AC và Tần số) trên một thiết bị siêu nhỏ gọn, MT4N-AV-42 giúp kỹ sư tối ưu hóa việc quản lý năng lượng, giảm bớt sự cồng kềnh của tủ điện mà vẫn đảm bảo độ tin cậy tuyệt đối.

Điểm nổi bật của Autonics MT4N-AV-42

Công nghệ chuyển đổi chính xác: Sử dụng thuật toán Sigma-Delta giúp giảm thiểu sai số, mang lại kết quả đo lường ổn định nhất.
Màn hình LCD chuyên dụng: Độ tương phản cao, hiển thị số rõ ràng ngay cả trong môi trường thiếu sáng hoặc từ khoảng cách xa.
Tiêu chuẩn lắp đặt 1/8 DIN: Kích thước W45xH22.2mm giúp lắp đặt dễ dàng vào các khe hẹp trên bảng điều khiển.
Độ bền vượt trội: Tiêu chuẩn bảo vệ IP54 giúp thiết bị vận hành bền bỉ, chống bụi và ẩm nhẹ trong môi trường sản xuất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Phương pháp hiển thị	LCD 7 đoạn, chiều cao ký tự 9mm
Dải hiển thị tối đa	-1999 đến 9999
Thông số đo lường	Điện áp AC (0-250V, 0-125V, 0-50V, 0-25V, 0-5V, 0-2.5V) và Tần số
Chế độ đo AC	Giá trị trung bình (AVG) và Giá trị hiệu dụng (RMS)
Nguồn cấp thiết bị	100-240VAC~
Ngõ ra (Output)	PNP mạch thu hở (OUT1, GO, OUT2)
Độ chính xác	± 0.3 % F.S. rdg (tại 23℃±5℃)
Chu kỳ lấy mẫu	16.6ms
Cấu trúc bảo vệ	IP54 (mặt trước)
Kích thước lắp đặt	W45 x H22.2 mm (Chuẩn 1/8 DIN)

Nguồn tham khảo: Autonics Global

Lợi ích khi sử dụng Autonics MT4N-AV-42

Tối ưu chi phí đầu tư: Thay thế hai thiết bị đo riêng biệt bằng một sản phẩm đa năng duy nhất.
Nâng tầm chuyên nghiệp: Thiết kế tinh gọn, đồng bộ giúp tủ điện trông hiện đại và gọn gàng hơn.
Bảo vệ thiết bị tối đa: Ngõ ra PNP cho phép thiết lập cảnh báo tức thì khi điện áp hoặc tần số vượt ngưỡng, ngăn ngừa hư hỏng động cơ và biến tần.
Hỗ trợ kỹ thuật tận tâm: Khi mua tại AUT VN, quý khách được hỗ trợ kỹ thuật và hướng dẫn cài đặt chuyên sâu.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị: Xác định vị trí lắp đặt và thực hiện khoét lỗ trên mặt tủ theo kích thước chuẩn W45xH22.2mm.
Bước 2: Lắp đặt cơ khí: Đưa thiết bị vào lỗ đã khoét, sau đó sử dụng các lẫy cài đi kèm để cố định chắc chắn mặt trước thiết bị.
Bước 3: Đấu nối điện: Kết nối nguồn nuôi (100-240VAC) và đấu nối các dây tín hiệu đầu vào theo sơ đồ đấu dây trong tài liệu hướng dẫn.
Bước 4: Cài đặt thông số: Sử dụng các phím điều hướng trên thiết bị để thiết lập dải đo (Range) và các ngưỡng cảnh báo cho ngõ ra PNP.
Bước 5: Kiểm tra vận hành: Cấp nguồn và đối chiếu giá trị hiển thị trên màn hình LCD với thiết bị đo chuẩn để đảm bảo độ chính xác.

Sản phẩm sử dụng chung

Để hệ thống giám sát điện năng hoàn hảo, bạn nên kết hợp MT4N-AV-42 với:
- Các loại biến áp cách ly để bảo vệ đầu vào đo.
- Thiết bị đóng cắt như Contactor hoặc Relay trung gian để thực hiện lệnh ngắt khi có sự cố.
- Hệ thống tủ điện điều khiển chuyên dụng từ Autonics.

Ứng dụng sản phẩm

Giám sát điện áp lưới điện trong các nhà máy sản xuất công nghiệp.
Kiểm soát tần số trong các hệ thống biến tần (VFD) và điều khiển tốc độ động cơ.
Lắp đặt tại các trạm biến áp, hệ thống điện mặt trời (Solar PV).
Tích hợp vào các tủ điều khiển tự động hóa cao cấp.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này có đo được điện áp DC không?
Trả lời: Model MT4N-AV-42 được thiết kế chuyên dụng để đo điện áp AC và tần số. Nếu bạn cần đo DC, hãy tham khảo dòng MT4N-DV của Autonics.

2. Ngõ ra PNP có tác dụng gì trong hệ thống?
Trả lời: Ngõ ra PNP cho phép thiết bị gửi tín hiệu cảnh báo đến PLC hoặc kích hoạt Relay/Contactor khi điện áp/tần số nằm ngoài dải an toàn.

3. Màn hình LCD có dễ đọc khi lắp trong tủ điện tối không?
Trả lời: Có, màn hình LCD của dòng MT4N có độ tương phản cao và cực kỳ sắc nét, giúp quan sát dễ dàng ngay cả trong điều kiện ánh sáng yếu.

4. Thiết bị có chịu được môi trường bụi bẩn công nghiệp không?
Trả lời: Có, với tiêu chuẩn bảo vệ IP54 ở mặt trước, thiết bị chống lại được bụi và nước bắn nhẹ, rất phù hợp môi trường nhà máy.

5. Làm thế nào để mua hàng chính hãng tại AUT VN?
Trả lời: Quý khách có thể đặt hàng trực tiếp qua website aut.vn, hàng luôn có đầy đủ CO/CQ và tem bảo hành chính hãng.

6. Kích thước W45xH22.2mm có phổ biến không?
Trả lời: Đây là kích thước chuẩn 1/8 DIN, rất phổ biến trong các tủ điện điều khiển hiện đại, giúp tiết kiệm không gian lắp đặt.

7. Tôi có thể cài đặt nhiều ngưỡng cảnh báo không?
Trả lời: Có, thiết bị hỗ trợ các ngưỡng so sánh thông qua các ngõ ra để đáp ứng nhu cầu giám sát đa dạng.

8. Thời gian bảo hành tại AUT VN là bao lâu?
Trả lời: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.

9. Tôi có được hỗ trợ kỹ thuật sau khi mua không?
Trả lời: Chắc chắn rồi, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ cài đặt và giải đáp thắc mắc qua Hotline.

10. Nguồn cấp 220V có làm cháy thiết bị không?
Trả lời: Hoàn toàn không, thiết bị hỗ trợ dải điện áp rộng từ 100-240VAC, rất an toàn với điện lưới công nghiệp.

11. Độ chính xác của máy là bao nhiêu?
Trả lời: Thiết bị đạt độ chính xác ± 0.3 % F.S. rdg, đảm bảo sai số cực thấp trong đo lường.

12. Thiết bị có hỗ trợ truyền thông RS485 không?
Trả lời: Model này tập trung vào hiển thị và ngõ ra số. Nếu cần truyền thông, quý khách vui lòng chọn các model có tùy chọn RS485 đi kèm.
