Autonics MT4N-AV-44 có đo được điện áp DC không?

Không, model này chuyên dụng cho điện áp AC và tần số AC. Nếu bạn cần đo DC, vui lòng liên hệ AUT VN để được tư vấn dòng MT4N-DV.

Tôi có thể kết nối bao nhiêu thiết bị trên một đường RS485?

Bạn có thể kết nối tối đa 32 thiết bị trên một phân đoạn truyền thông theo chuẩn Modbus RTU.

Cần thiết bị gì để kết nối với máy tính PC?

Bạn cần một bộ chuyển đổi tín hiệu RS485 sang USB hoặc RS485 sang Ethernet.

Ngõ ra Relay hoạt động như thế nào?

Khi giá trị đo vượt ngưỡng (Set point) bạn đã cài, Relay sẽ đóng/mở để kích hoạt còi báo hoặc ngắt thiết bị.

Độ chính xác của thiết bị là bao nhiêu?

Độ chính xác đạt ± 0.3 % F.S. rdg, cực kỳ tin cậy cho các ứng dụng công nghiệp chính xác.

Thiết bị có chống nhiễu tốt không?

Có, công nghệ Sigma-Delta ADC giúp thiết bị lọc nhiễu cực tốt từ các thiết bị xung quanh.

Sản phẩm có đầy đủ chứng chỉ CO/CQ không?

Có, AUT VN cam kết cung cấp đầy đủ CO/CQ chính hãng cho mọi đơn hàng.

Chế độ bảo hành như thế nào?

Sản phẩm được bảo hành chính hãng 12 tháng tại AUT VN.

Có thể thay đổi dải đo sau khi lắp đặt không?

Có, bạn có thể thay đổi dải đo linh hoạt thông qua menu cài đặt trên mặt trước.

AUT VN có hỗ trợ cài đặt từ xa không?

Có, chúng tôi hỗ trợ kỹ thuật qua UltraView/TeamViewer miễn phí cho khách hàng.

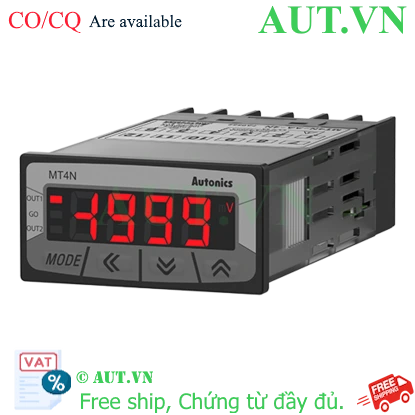

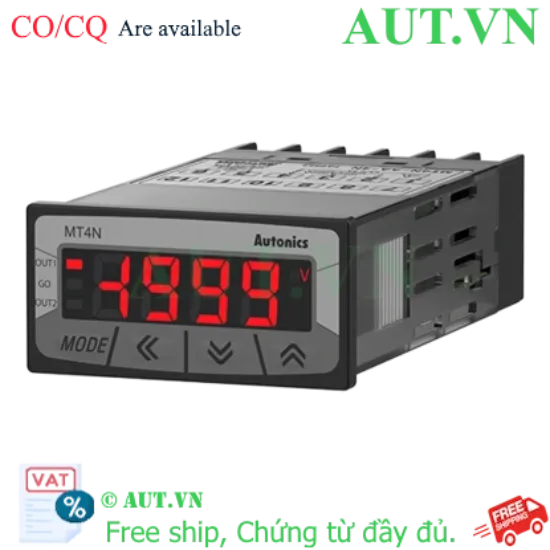

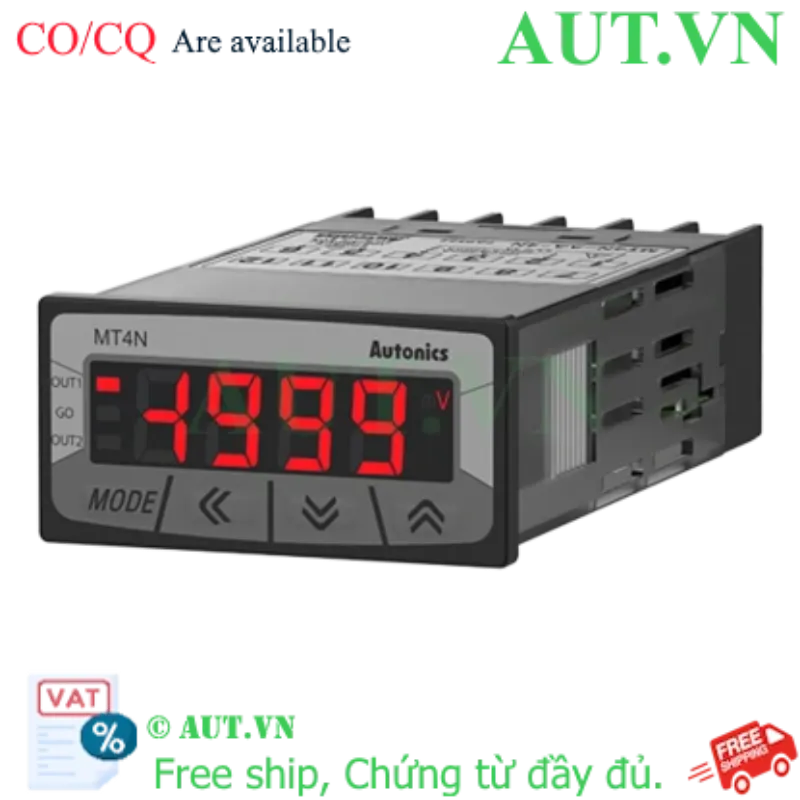

Đồng hồ đo điện áp & tần số Autonics MT4N-AV-44 | RS485, LCD, Relay | AUT VN

Chức năng chính: Đo chính xác điện áp AC và tần số lưới điện công nghiệp.
Hiển thị trực quan: Màn hình LCD 7 đoạn (9mm) sắc nét, độ tương phản cực cao.
Truyền thông thông minh: Tích hợp chuẩn RS485 Modbus RTU, dễ dàng kết nối PLC/HMI.
Tính năng bảo vệ: 01 Ngõ ra Relay (OUT1) cho phép thiết lập ngưỡng cảnh báo tức thời.
Độ bền cao: Chuẩn bảo vệ IP54 chống bụi/ẩm, hoạt động ổn định trong môi trường khắc nghiệt.

nhà chế tạo: Autonics

SKU: MT4N-AV-44

Tải xuống mẫu

Giá cũ: 2.956.350 ₫

Giá bán: 2.365.080 ₫

Số lượng:

Giới thiệu đồng hồ đo điện áp & tần số Autonics MT4N-AV-44

Trong các hệ thống điện công nghiệp hiện đại, việc kiểm soát sự ổn định của điện áp và tần số là yếu tố sống còn để bảo vệ các thiết bị đắt tiền như biến tần, PLC và động cơ. Đồng hồ đo điện áp và tần số Autonics MT4N-AV-44 là giải pháp giám sát chuyên dụng, giúp phát hiện kịp thời các biến động điện năng bất thường. Được phân phối chính hãng bởi AUT VN, sản phẩm mang lại độ chính xác tuyệt đối nhờ công nghệ chuyển đổi A/D tiên tiến, là mắt xích quan trọng trong các hệ thống quản lý năng lượng thông minh.

Điểm nổi bật vượt trội của Autonics MT4N-AV-44

Công nghệ Sigma-Delta (ΣΔ) ADC: Giúp loại bỏ nhiễu điện từ (EMI) hiệu quả, đảm bảo chỉ số đo luôn ổn định ngay cả trong môi trường có nhiều biến tần và thiết bị công suất lớn.
Kết nối thông minh RS485 Modbus: Cho phép số hóa dữ liệu hoàn toàn, dễ dàng tích hợp vào hệ thống SCADA hoặc giám sát tập trung qua máy tính và HMI.
Màn hình LCD độ phân giải cao: Ký tự 9mm hiển thị cực rõ, giúp kỹ thuật viên dễ dàng quan sát thông số từ xa ngay cả trong tủ điện chật hẹp.
Tính năng bảo vệ chủ động: Ngõ ra Relay cho phép thiết lập các ngưỡng cảnh báo (quá áp/thấp áp/sai lệch tần số) để thực hiện ngắt mạch khẩn cấp, bảo vệ hệ thống.
Thiết kế chuẩn công nghiệp: Vỏ ngoài đạt chuẩn IP54, chịu được môi trường khắc nghiệt, vận hành bền bỉ 24/7.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Phương pháp hiển thị	LCD 7 đoạn (Chiều cao ký tự: 9mm)
Dải hiển thị tối đa	-1999 đến 9999
Chức năng đo chính	Điện áp AC (Voltage), Tần số (Frequency)
Dải đo ngõ vào (Input Range)	0-250V, 0-125V, 0-50V, 0-25V, 0-5V, 0-2.5V
Chế độ đo AC	Giá trị trung bình (AVG), Giá trị hiệu dụng (RMS)
Nguồn cấp (Power Supply)	100-240VAC~, 50/60Hz
Ngõ ra điều khiển (OUT1)	Relay (Tiếp điểm khô)
Giao tiếp truyền thông	RS485 (Modbus RTU)
Độ chính xác (Accuracy)	± 0.3 % F.S. rdg (tại 23°C±5°C)
Phương pháp chuyển đổi A/D	ΣΔ (Sigma Delta) ADC
Chu kỳ lấy mẫu (Sampling Cycle)	16.6ms
Cấp bảo vệ mặt trước	IP54
Nhiệt độ vận hành	-10 đến 50°C

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics MT4N-AV-44

Bảo vệ thiết bị tối đa: Ngăn chặn hư hỏng do sụt áp hoặc quá áp thông qua hệ thống cảnh báo Relay tức thời.
Tiết kiệm chi phí vận hành: Giảm thiểu việc kiểm tra thủ công nhờ khả năng truyền thông dữ liệu tự động về trung tâm giám sát.
Độ tin cậy vượt trội: Thương hiệu Autonics nổi tiếng toàn cầu kết hợp cùng sự hỗ trợ kỹ thuật chuyên sâu từ AUT VN giúp bạn yên tâm tuyệt đối.
Lắp đặt linh hoạt: Kích thước chuẩn DIN giúp tiết kiệm không gian tối đa trong các tủ điện điều khiển.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý: Khoét lỗ mặt tủ điện theo kích thước chuẩn W45 x H22.2mm. Đưa thiết bị vào và dùng lẫy cài cố định chắc chắn.
Bước 2: Đấu nối điện: Kết nối nguồn cấp (100-240VAC) và các dây tín hiệu đo áp/tần số theo sơ đồ đấu dây đính kèm trong tài liệu chính hãng.
Bước 3: Cấu hình thông số: Sử dụng các phím bấm mặt trước để chọn dải đo phù hợp và thiết lập ngưỡng cảnh báo (Set point) cho ngõ ra Relay.
Bước 4: Thiết lập RS485: Cài đặt địa chỉ ID, tốc độ Baud rate và Parity để thiết bị có thể giao tiếp với PLC hoặc HMI qua chuẩn Modbus.
Bước 5: Kiểm tra vận hành: Sử dụng đồng hồ vạn năng để đối chiếu giá trị hiển thị, đảm bảo thiết bị hoạt động chính xác trước khi đóng điện chính thức.

Sản phẩm phối hợp tối ưu cùng MT4N-AV-44

Để xây dựng một hệ thống giám sát điện năng hoàn chỉnh, bạn nên kết hợp với:

Bộ điều khiển PLC (Siemens, Mitsubishi, Delta): Để thu thập dữ liệu và thực hiện các logic điều khiển tự động.
Màn hình HMI: Hiển thị trực quan các thông số và biểu đồ điện áp/tần số.
Bộ chuyển đổi RS485 sang USB: Kết nối trực tiếp với máy tính để theo dõi dữ liệu qua phần mềm giám sát.
Thiết bị bảo vệ quá áp/mất pha: Tạo lớp bảo vệ đa tầng cho toàn bộ hệ thống điện công nghiệp.

Ứng dụng thực tế của sản phẩm

Nhà máy sản xuất: Giám sát điện áp tại các tủ điện phân phối chính để tránh dừng máy đột ngột do biến động điện.
Trung tâm dữ liệu (Data Center): Kiểm soát nguồn cấp ổn định cho hệ thống UPS và Server.
Máy CNC & Robot: Theo dõi tần số lưới điện để bảo vệ bộ Driver và Motor khỏi các xung nhiễu.
Năng lượng mặt trời: Đo thông số đầu ra của Inverter trước khi hòa lưới điện quốc gia.

Câu hỏi thường gặp (FAQ)

Q: Autonics MT4N-AV-44 có đo được điện áp DC không?
A: Không, model này được thiết kế chuyên dụng để đo điện áp AC và tần số AC. Nếu bạn cần đo DC, vui lòng liên hệ AUT VN để được tư vấn dòng MT4N-DV phù hợp.
Q: Tôi có thể kết nối bao nhiêu thiết bị trên một đường RS485?
A: Bạn có thể kết nối tối đa 32 thiết bị trên một phân đoạn truyền thông theo chuẩn Modbus RTU.
Q: Cần thiết bị gì để kết nối với máy tính PC?
A: Bạn cần một bộ chuyển đổi tín hiệu RS485 sang USB hoặc RS485 sang Ethernet để máy tính có thể đọc dữ liệu.
Q: Ngõ ra Relay hoạt động như thế nào?
A: Khi giá trị đo vượt hoặc thấp hơn ngưỡng (Set point) bạn đã cài đặt, Relay sẽ đóng hoặc mở để kích hoạt còi báo hoặc ngắt thiết bị bảo vệ.
Q: Độ chính xác của thiết bị là bao nhiêu?
A: Độ chính xác đạt ± 0.3 % F.S. rdg, mức sai số cực thấp, cực kỳ tin cậy cho các ứng dụng công nghiệp chính xác.
Q: Thiết bị có chống nhiễu tốt không?
A: Có, nhờ tích hợp công nghệ Sigma-Delta ADC giúp thiết bị lọc nhiễu cực tốt từ các thiết bị xung điện trong môi trường công nghiệp.
Q: Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
A: Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng cho mọi đơn hàng để khách hàng yên tâm kiểm soát chất lượng.
Q: Chế độ bảo hành như thế nào?
A: Sản phẩm được bảo hành chính hãng 12 tháng tại AUT VN.
Q: Có thể thay đổi dải đo sau khi lắp đặt không?
A: Có, bạn có thể thay đổi dải đo linh hoạt thông qua menu cài đặt kỹ thuật số ngay trên mặt trước thiết bị.
Q: AUT VN có hỗ trợ kỹ thuật cài đặt không?
A: Có, chúng tôi hỗ trợ kỹ thuật chuyên sâu qua UltraView/TeamViewer miễn phí cho khách hàng đã mua sản phẩm.
