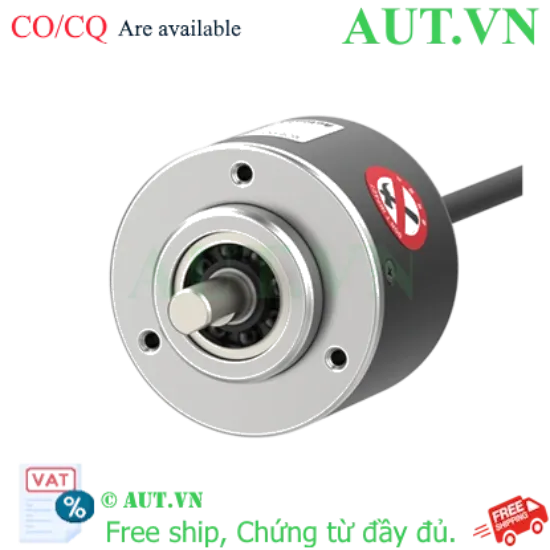

Giới thiệu Encoder Autonics E50S8-3600-3-N-24
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát chính xác tốc độ và vị trí của động cơ là yếu tố tiên quyết để đảm bảo chất lượng sản phẩm. Encoder Autonics E50S8-3600-3-N-24 là dòng cảm biến vòng quay (incremental encoder) cao cấp, được thiết kế để cung cấp phản hồi tín hiệu cực kỳ chi tiết với độ phân giải lên đến 3600 xung/vòng. Sản phẩm là giải pháp tối ưu giúp nâng cao hiệu suất vận hành, được phân phối chính hãng bởi AUT VN.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Với 3600 xung/vòng, thiết bị cho phép hệ thống điều khiển nhận diện chuyển động với sai số cực nhỏ.
- Tốc độ phản hồi nhanh: Tần số đáp ứng tối đa 300kHz giúp encoder hoạt động mượt mà ngay cả ở tốc độ lên đến 5000rpm.
- Ngõ ra linh hoạt: Sử dụng chuẩn ngõ ra NPN Open Collector (mạch thu hở), giúp việc kết nối với các bộ PLC (Mitsubishi, Siemens, Delta...) trở nên đơn giản.
- Độ bền công nghiệp: Thiết kế trục Ø8mm chịu lực tốt, tiêu chuẩn bảo vệ IP50 đảm bảo hoạt động ổn định trong môi trường nhà máy.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Encoder Autonics E50S8-3600-3-N-24
| Thông số |
Giá trị chi tiết |
| Model |
E50S8-3600-3-N-24 |
| Độ phân giải (Resolution) |
3600 P/R |
| Đường kính trục (Shaft Diameter) |
Ø8mm |
| Loại ngõ ra (Output Type) |
NPN Open Collector (Pha A, B, Z) |
| Nguồn cấp định mức (Supply Voltage) |
12-24VDC (±5%) |
| Tần số đáp ứng tối đa (Max Frequency) |
300kHz |
| Tốc độ quay tối đa (Max Speed) |
5000 rpm |
| Cấu trúc bảo vệ (Protection Class) |
IP50 (Theo tiêu chuẩn IEC) |
| Nhiệt độ vận hành (Operating Temp) |
-10 đến 70℃ |
| Trọng lượng (Weight) |
~275g |
Nguồn tham khảo: Autonics Official
Lợi ích khi sử dụng Encoder Autonics E50S8
- Tối ưu hóa quy trình sản xuất: Giảm thiểu tối đa sai số vị trí, giúp máy móc vận hành chính xác, tăng sản lượng và giảm hàng lỗi.
- Tiết kiệm chi phí vận hành: Sản phẩm từ thương hiệu Autonics nổi tiếng với độ bền cao, giúp giảm chi phí thay thế và bảo trì định kỳ.
- Lắp đặt nhanh chóng: Thiết kế trục rỗng chuẩn Ø8mm giúp kỹ thuật viên dễ dàng lắp đặt lên trục động cơ, tiết kiệm thời gian setup máy.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Kiểm tra: Kiểm tra ngoại quan thiết bị, đảm bảo trục Ø8mm không bị cong vênh và model đúng là E50S8-3600-3-N-24.
- Bước 2 - Lắp đặt cơ khí: Đưa trục động cơ qua lỗ trục của encoder, sử dụng khớp nối (coupling) để cố định và đảm bảo độ đồng tâm tuyệt đối.
- Bước 3 - Kết nối điện: Kết nối dây nguồn (12-24VDC) và các dây tín hiệu pha A, B, Z vào các đầu vào tương ứng của PLC theo sơ đồ mạch NPN.
- Bước 4 - Cấu hình & Kiểm tra: Cài đặt thông số xung trên PLC và sử dụng máy đo hoặc phần mềm để kiểm tra độ chính xác của tín hiệu trả về.
Sản phẩm sử dụng cùng với (isRelatedTo)
Để hệ thống đạt hiệu quả cao nhất, quý khách nên kết hợp với:
- Khớp nối trục Ø8mm (Coupling) chất lượng cao.
- Bộ điều khiển PLC (Mitsubishi, Siemens, Delta, Omron...).
- Biến tần (Inverter) để điều khiển tốc độ động cơ mượt mà.
- Dây cáp tín hiệu chống nhiễu chuyên dụng.
Ứng dụng thực tế (Application)
Encoder Autonics E50S8-3600-3-N-24 được tin dùng trong các lĩnh vực:
- Hệ thống băng tải thông minh trong nhà máy thực phẩm và dược phẩm.
- Máy CNC, máy cắt laser và các thiết bị gia công chính xác cao.
- Robot công nghiệp và các cánh tay robot tự động hóa.
- Máy đóng gói bao bì, máy in offset tốc độ cao.
Câu hỏi thường gặp (FAQ)
1. Encoder này sử dụng nguồn điện bao nhiêu?
Sản phẩm hoạt động ổn định trong dải điện áp từ 12V đến 24VDC.
2. Sự khác biệt giữa ngõ ra NPN và PNP là gì?
Ngõ ra NPN (Open Collector) sẽ kéo tín hiệu xuống mức thấp (GND) khi có xung, phù hợp với các dòng PLC nhận tín hiệu Sink.
3. Tôi có thể dùng encoder này cho tốc độ 6000 vòng/phút không?
Mặc dù tần số đáp ứng cao, nhưng để đảm bảo độ chính xác và tuổi thọ thiết bị, khuyến nghị mức tốc độ tối đa là 5000rpm.
4. Sản phẩm có khả năng chống nước không?
Thiết bị đạt chuẩn IP50, có khả năng chống bụi tốt nhưng không chống nước trực tiếp. Quý khách nên lắp đặt trong tủ điện hoặc môi trường khô ráo.
5. Pha Z (Index pulse) có tác dụng gì?
Pha Z cung cấp một xung định vị duy nhất trong mỗi vòng quay, giúp hệ thống xác định điểm gốc (Home position) chính xác.
6. Nếu trục động cơ của tôi là 6mm thì làm sao lắp được?
Bạn cần sử dụng thêm một khớp nối giảm (Reducer Coupling) từ 6mm sang 8mm để lắp đặt.
7. Tại sao tín hiệu từ encoder bị nhiễu khi chạy máy?
Nguyên nhân thường do nhiễu điện từ. Bạn nên sử dụng dây cáp có lớp bọc chống nhiễu (shielded cable) và nối đất (ground) đúng kỹ thuật.
8. Encoder này là loại Incremental hay Absolute?
Đây là loại Incremental Encoder (Encoder tăng dần), cung cấp xung dựa trên sự thay đổi vị trí.
9. Mua hàng tại AUT VN có được bảo hành không?
Có, AUT VN cam kết hàng chính hãng Autonics, bảo hành theo tiêu chuẩn của hãng và hỗ trợ kỹ thuật tận tình.
10. Tôi có cần chứng chỉ CO/CQ khi mua không?
AUT VN cung cấp đầy đủ CO/CQ (chứng chỉ xuất xứ và chất lượng) cho khách hàng doanh nghiệp khi có yêu cầu.
