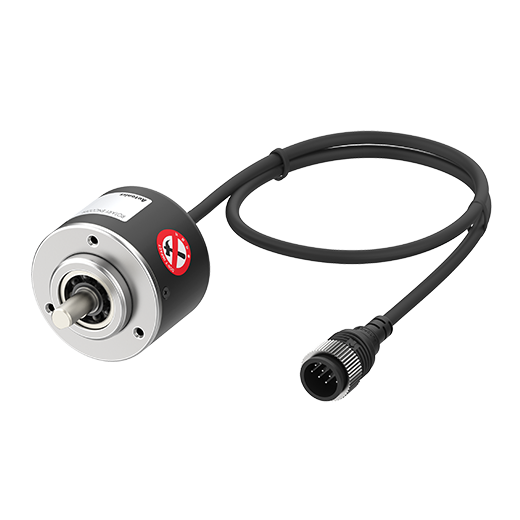

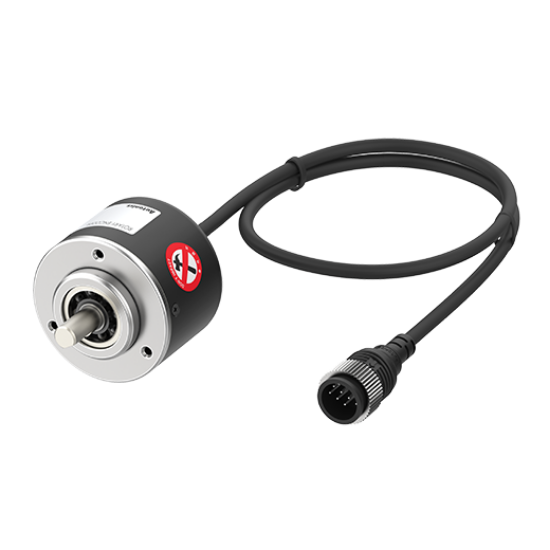

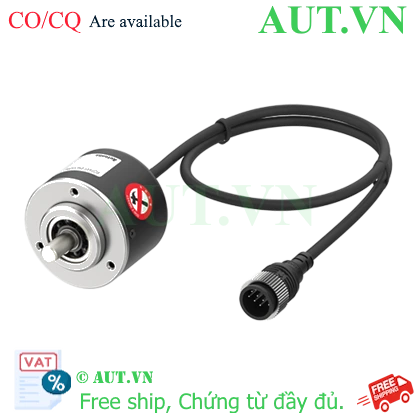

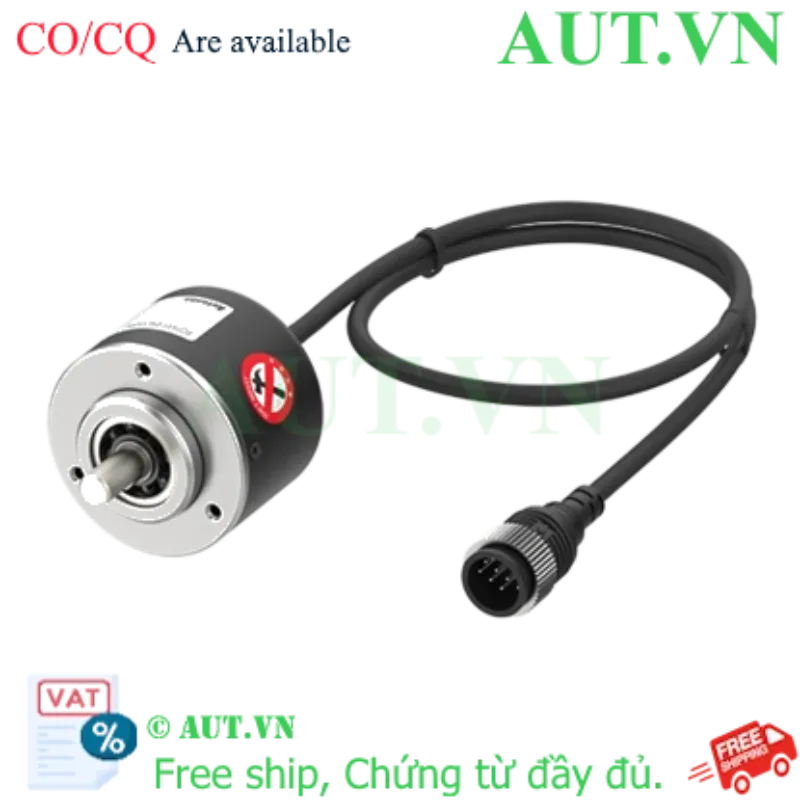

Giới thiệu về Encoder Autonics E50S8-5000-3-T-24-C
Trong các hệ thống tự động hóa đòi hỏi độ chính xác cực cao, việc kiểm soát chuyển động là yếu tố then chốt. Encoder Autonics E50S8-5000-3-T-24-C là giải pháp cảm biến vòng quay tăng dần (Incremental Rotary Encoder) cao cấp, được thiết kế để cung cấp phản hồi dữ liệu thời gian thực với độ chi tiết tuyệt đối. Với độ phân giải 5000 xung/vòng, sản phẩm giúp các hệ thống điều khiển nhận diện chính xác từng chuyển động nhỏ nhất. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo chất lượng và hiệu suất tối ưu cho dây chuyền sản xuất của bạn.
Điểm nổi bật vượt trội của E50S8-5000-3-T-24-C
- Độ chính xác siêu việt: Với 5000 P/R, thiết bị cho phép chia nhỏ một vòng quay thành 5000 phần, giúp định vị vật thể với độ chính xác đến từng micromet.
- Khả năng truyền tải tốc độ cao: Tần số đáp ứng lên đến 300kHz, đảm bảo tín hiệu luôn mượt mà, không bị trễ (lag) ngay cả khi động cơ vận hành ở tốc độ cao.
- Công nghệ ngõ ra Totem Pole chống nhiễu: So với ngõ ra Open Collector truyền thống, công nghệ Totem Pole cung cấp mức điện áp tín hiệu ổn định hơn, giúp giảm thiểu tối đa nhiễu điện từ trong môi trường nhà máy nhiều biến tần.
- Thiết kế công nghiệp bền bỉ: Vỏ hợp kim chắc chắn, đạt chuẩn IP50 chống bụi, phù hợp với điều kiện vận hành khắc nghiệt tại các nhà xưởng Việt Nam.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết đặc tính |
|---|
| Model | E50S8-5000-3-T-24-C |
| Loại Encoder | Incremental Rotary Encoder (Vòng quay tăng dần) |
| Độ phân giải | 5000 xung/vòng (P/R) |
| Đường kính trục | Ø8 mm |
| Điện áp nguồn | 12-24VDC ±5% |
| Kiểu ngõ ra | Totem pole (Pha A, B, Z) |
| Tần số đáp ứng | 300kHz |
| Tiêu chuẩn bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 50°C |
Nguồn tham khảo: Autonics Official Website
Lợi ích thực tế khi sử dụng Encoder Autonics E50S8
- Tối ưu hóa năng suất: Loại bỏ sai số định vị, giúp máy móc vận hành mượt mà, giảm thiểu tỷ lệ sản phẩm lỗi.
- Tiết kiệm chi phí bảo trì: Độ bền cơ khí cao và trục Ø8mm chắc chắn giúp kéo dài chu kỳ thay thế linh kiện.
- Dễ dàng tích hợp: Tương thích hoàn hảo với các dòng PLC phổ biến như Siemens, Mitsubishi, Delta, Omron mà không cần bộ chuyển đổi phức tạp.
- An tâm tuyệt đối: Khi mua hàng tại AUT VN, quý khách được cam kết hàng chính hãng với chế độ bảo hành và hỗ trợ kỹ thuật chuyên sâu.
Hướng dẫn lắp đặt và vận hành (How-to)
- Lắp đặt cơ khí: Sử dụng khớp nối trục (coupling) Ø8mm loại linh hoạt. Lưu ý quan trọng: Căn chỉnh trục Encoder và trục động cơ phải đồng tâm tuyệt đối để tránh lực momen uốn gây hỏng vòng bi.
- Đấu nối điện: Cấp nguồn DC 12-24V. Thực hiện kết nối các dây pha A, B, Z và dây chung (Common) theo đúng sơ đồ đấu nối của Autonics.
- Cấu hình PLC: Khai báo ngõ vào là xung tốc độ cao (High-speed Counter) trên PLC. Thiết lập hằng số số xung/vòng là 5000 trong chương trình điều khiển.
- Kiểm tra hệ thống: Quay trục thủ công để kiểm tra chiều tăng/giảm xung. Sử dụng tín hiệu pha Z để thiết lập vị trí gốc (Home) cho hệ thống.
Sản phẩm liên quan và tương đương (isRelatedTo)
Nếu quý khách cần thay đổi độ phân giải phù hợp với ứng dụng khác, hãy tham khảo:
Ứng dụng thực tế (Application)
- Máy CNC & Phay tự động: Kiểm soát tọa độ chính xác cho các trục X, Y, Z.
- Cánh tay Robot công nghiệp: Đo góc quay khớp nối để điều khiển quỹ đạo chuyển động mượt mà.
- Hệ thống băng tải thông minh: Định vị chính xác vị trí sản phẩm để phân loại hoặc đóng gói.
- Máy in & Máy dệt: Đồng bộ hóa tốc độ các trục quay, đảm bảo chất lượng bản in đồng nhất.
Câu hỏi thường gặp (FAQ)
1. Encoder E50S8-5000-3-T-24-C có dùng được cho PLC Delta không?
Hoàn toàn được. Với ngõ ra Totem Pole và nguồn 12-24VDC, sản phẩm tương thích tốt với hầu hết các dòng PLC Delta, Mitsubishi, Siemens hiện nay.
2. 5000 xung/vòng có ý nghĩa gì trong thực tế?
Nghĩa là khi trục quay đúng 1 vòng, encoder phát ra 5000 xung điện. Số xung càng cao, máy càng nhận biết được các chuyển động nhỏ nhất, tăng độ chính xác.
3. Sản phẩm có chịu được nước không?
Thiết bị đạt chuẩn IP50, chuyên dùng để chống bụi. Quý khách nên lắp trong tủ điện hoặc nơi khô ráo, tránh tiếp xúc trực tiếp với nước.
4. Tại sao nên chọn ngõ ra Totem pole thay vì Open Collector?
Totem pole có khả năng đẩy tín hiệu mạnh mẽ, ít bị sụt áp khi truyền đi xa và khả năng chống nhiễu tốt hơn nhiều trong môi trường công nghiệp.
5. Khi lắp trục 8mm cần lưu ý điều gì nhất?
Tuyệt đối không lắp cứng trục. Hãy sử dụng khớp nối linh hoạt (Flexible Coupling) để triệt tiêu rung động, tránh làm cong trục hoặc hỏng vòng bi.
6. Pha Z dùng để làm gì?
Pha Z chỉ phát ra 1 xung duy nhất mỗi vòng quay. Đây là tín hiệu quan trọng để PLC xác định điểm gốc (Home) khi khởi động máy.
7. AUT VN bảo hành sản phẩm này bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng. AUT VN cam kết hỗ trợ kỹ thuật trọn đời cho khách hàng.
8. Làm sao để giảm nhiễu cho tín hiệu Encoder?
Sử dụng cáp xoắn đôi có bọc kim (shielded cable), nối đất lớp bọc kim và đi dây tín hiệu tách biệt với dây nguồn động lực.
9. Tần số 300kHz có ý nghĩa gì?
Đây là tốc độ phát xung tối đa. Nếu quay quá nhanh vượt mức này, PLC có thể không đếm kịp xung, gây sai số vị trí.
10. Tôi có thể thay thế model 5000 xung bằng 6000 xung không?
Về cơ khí là lắp vừa, nhưng bạn phải thay đổi thông số hằng số xung/vòng trong phần mềm PLC để máy tính toán đúng.
11. AUT VN có hỗ trợ sơ đồ đấu nối không?
Có, khi mua hàng, đội ngũ kỹ thuật của AUT VN sẽ cung cấp sơ đồ đấu nối chi tiết cho từng loại PLC cụ thể.
12. Sản phẩm có sẵn hàng tại AUT VN không?
Dòng E50S8 là model phổ biến nên AUT VN luôn có sẵn hàng số lượng lớn. Liên hệ hotline để nhận báo giá chiết khấu ngay.
