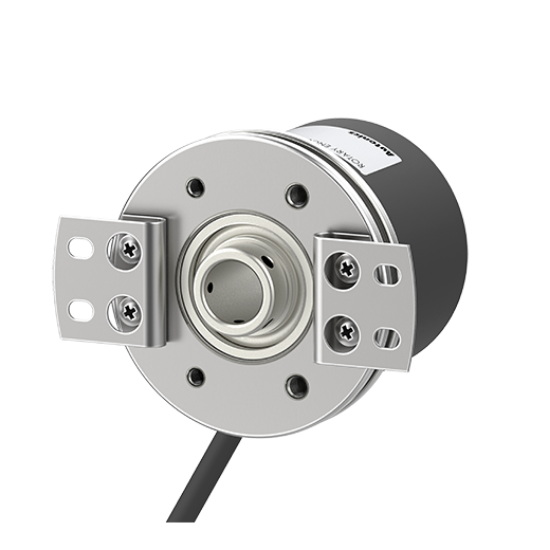

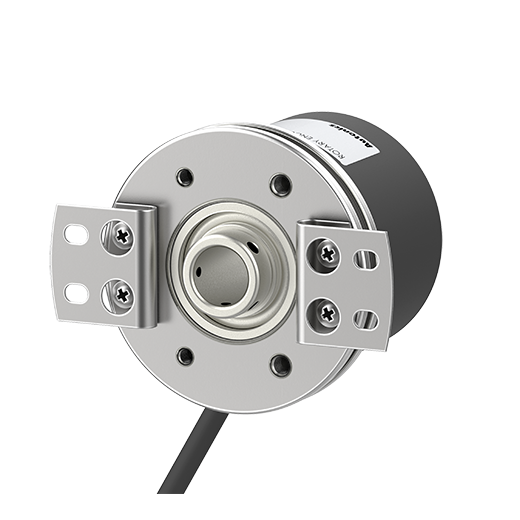

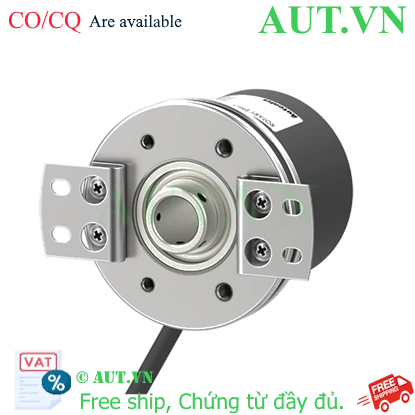

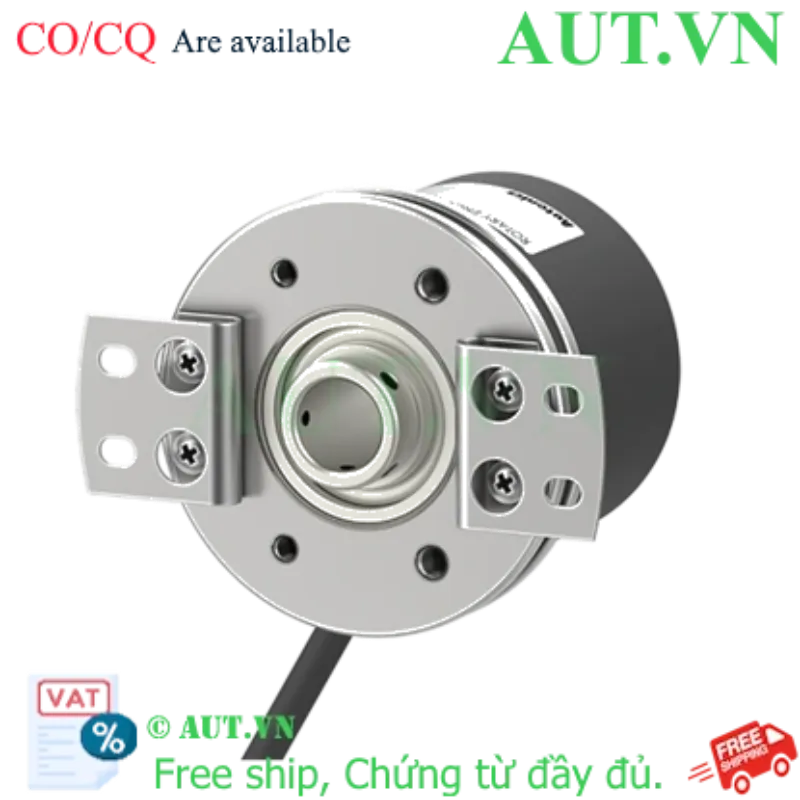

Cảm biến Encoder Autonics E58H12-1800-3-V-5 | 1800 P/R, 5VDC, Trục Ø12mm

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Điện áp (Voltage output), pha A, B, Z
  • Đặc điểm: Loại lỗ liền trục Ø12mm, chuẩn bảo vệ IP50
  • Thương hiệu: Autonics chính hãng
nhà chế tạo: Autonics
SKU: E58H12-1800-3-V-5
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58H12-1800-3-V-5

Cảm biến Encoder Autonics E58H12-1800-3-V-5 là thiết bị đo lường chuyển động quay chính xác cao, thuộc dòng encoder tăng dần (incremental encoder) của Autonics. Với khả năng cung cấp 1800 xung trên mỗi vòng quay, sản phẩm này là giải pháp lý tưởng cho các hệ thống điều khiển vị trí, tốc độ và hướng trong công nghiệp tự động hóa. Thiết bị được thiết kế với trục liền Ø12mm, đảm bảo sự vận hành ổn định và bền bỉ trong môi trường sản xuất.

Điểm nổi bật của E58H12-1800-3-V-5

  • Độ chính xác cao: Độ phân giải 1800 P/R giúp kiểm soát chi tiết mọi chuyển động nhỏ nhất.
  • Tín hiệu ổn định: Ngõ ra điện áp (Voltage Output) với 3 pha A, B, Z cho phép xác định chính xác hướng quay và điểm gốc (Zero point).
  • Thiết kế tối ưu: Trục liền Ø12mm cứng cáp, dễ dàng lắp đặt vào các trục động cơ hoặc máy móc.
  • Hiệu suất mạnh mẽ: Tần số đáp ứng lên đến 300kHz, hỗ trợ tốc độ quay tối đa 5000rpm.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩmE58H12-1800-3-V-5
Hãng sản xuấtAutonics
Độ phân giải1800 P/R (xung/vòng)
Đường kính trụcØ12mm (Lỗ liền trục)
Nguồn cấp5VDC ±5%
Ngõ ra điều khiểnĐiện áp (Voltage Output / NPN)
Pha ngõ raA, B, Z
Tần số đáp ứng tối đa300kHz
Tốc độ quay tối đa5000rpm
Cấu trúc bảo vệIP50
Nhiệt độ vận hành-10 đến 70℃
Loại kết nốiCáp hướng tâm

Lợi ích khi sử dụng Encoder Autonics E58H12-1800-3-V-5

  • Tăng năng suất: Giảm thiểu sai số trong đo lường, giúp dây chuyền vận hành mượt mà hơn.
  • Độ bền cao: Linh kiện đạt chuẩn công nghiệp, chịu được môi trường làm việc khắc nghiệt.
  • Dễ dàng tích hợp: Tương thích tốt với hầu hết các dòng PLC và bộ điều khiển phổ biến hiện nay.
  • Tiết kiệm chi phí: Giá thành hợp lý đi kèm với chất lượng từ thương hiệu Autonics hàng đầu Hàn Quốc.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra tương thích: Đảm bảo trục máy có đường kính Ø12mm và nguồn cấp đúng 5VDC.
  2. Lắp đặt vật lý: Sử dụng giá lắp đi kèm để cố định Encoder vào vị trí, tránh hiện tượng rung lắc khi quay.
  3. Đấu nối dây: Kết nối nguồn cấp (VCC, GND) và các pha tín hiệu (A, B, Z) vào bộ thu nhận tín hiệu hoặc PLC.
  4. Cấu hình PLC: Thiết lập số xung 1800 P/R trên bộ điều khiển để tính toán chính xác quãng đường/góc quay.
  5. Kiểm tra vận hành: Quay trục và theo dõi xung đầu ra để đảm bảo tín hiệu không bị nhiễu.

Sản phẩm liên quan (isRelatedTo)

Nếu quý khách cần độ phân giải hoặc loại ngõ ra khác, có thể tham khảo:

Ứng dụng thực tế (Application)

  • Máy đóng gói: Kiểm soát chiều dài màng phim, định vị vị trí cắt.
  • Máy CNC & Robot: Đo góc quay của khớp nối, cánh tay robot.
  • Hệ thống băng tải: Theo dõi tốc độ di chuyển và vị trí sản phẩm trên băng chuyền.
  • Máy dệt, máy in: Điều phối tốc độ cuộn vải, cuộn giấy chính xác.

Câu hỏi thường gặp (FAQ)

1. Encoder E58H12-1800-3-V-5 có ý nghĩa gì?
Đây là mã sản phẩm của Autonics với trục Ø12mm, độ phân giải 1800 xung/vòng, nguồn cấp 5VDC và ngõ ra điện áp.

2. Tại sao tôi nên chọn loại ngõ ra Voltage thay vì NPN?
Ngõ ra Voltage thường dễ dàng kết nối trực tiếp với một số bộ điều khiển yêu cầu mức điện áp logic cụ thể mà không cần điện trở kéo lên (pull-up resistor).

3. Sản phẩm này có chống nước không?
Thiết bị đạt chuẩn IP50, nghĩa là chống bụi nhưng không chống nước. Vui lòng lắp đặt trong môi trường khô ráo.

4. Làm sao để tính tốc độ quay tối đa?
Công thức: Vòng đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60. Với sản phẩm này: 300,000 / 1800 × 60 = 10,000 rpm (Tuy nhiên, giới hạn cơ khí của hãng là 5000rpm).

5. Pha Z trong encoder dùng để làm gì?
Pha Z (Zero phase) cung cấp một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (home) của hệ thống.

6. Tôi có thể dùng nguồn 12V hay 24V cho sản phẩm này không?
Không. Sản phẩm này chỉ hoạt động với nguồn 5VDC ±5%. Cấp nguồn cao hơn sẽ gây cháy thiết bị.

7. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm chính hãng.

8. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.

9. Trục Ø12mm là trục rỗng hay trục đặc?
Đây là loại lỗ liền trục (solid shaft), phù hợp để lắp trực tiếp vào trục động cơ.

10. Tôi cần tư vấn chọn độ phân giải phù hợp, liên hệ ai?
Quý khách vui lòng liên hệ Zalo 0968.053.025 để được kỹ thuật viên AUT VN tư vấn chi tiết.

Nguồn tham khảo: Autonics Official Website
