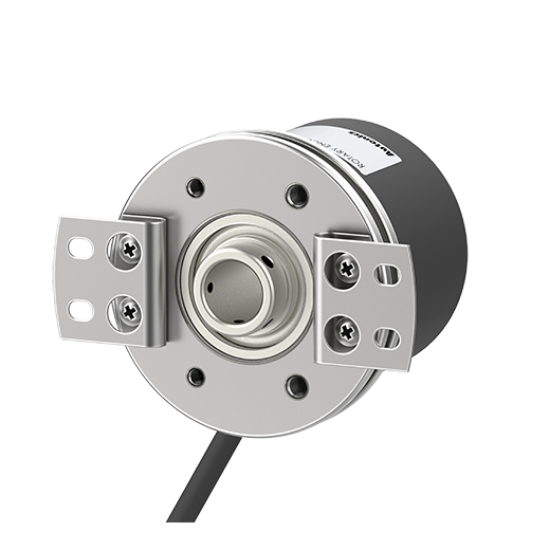

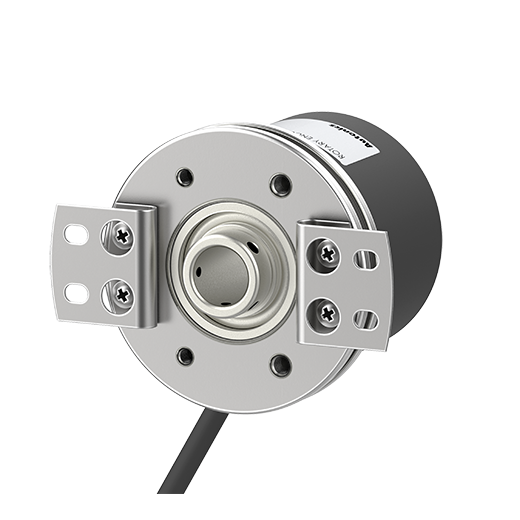

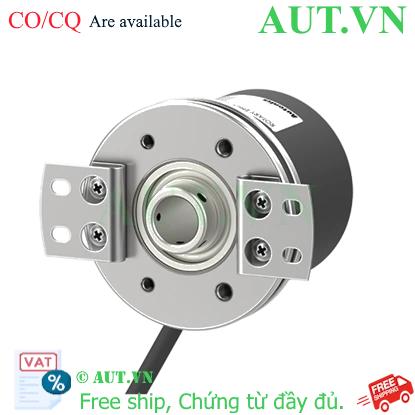

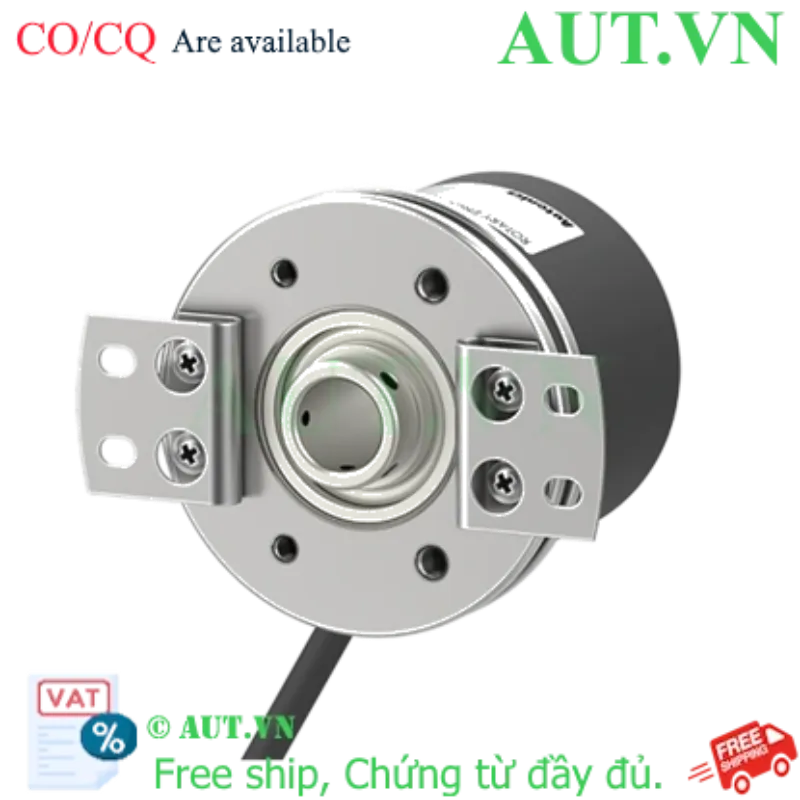

Cảm biến Encoder Autonics E58H12-3600-3-T-24 - Trục Rỗng 12mm, 3600 Xung, Ngõ Ra Totem Pole

  • Điện áp nguồn: 12...24VDC
  • Độ phân giải: 3600 xung/vòng (P/R)
  • Ngõ ra: Totem Pole (Pha A, B, Z)
  • Thiết kế: Loại trục rỗng (Hollow Shaft) Ø12mm
  • Kết nối: Cáp hướng tâm, chuẩn bảo vệ IP50
nhà chế tạo: Autonics
SKU: E58H12-3600-3-T-24
Giá cũ: 4.480.950 ₫
3.584.760 ₫

Giới thiệu về Cảm biến Encoder Autonics E58H12-3600-3-T-24

Cảm biến Encoder Autonics E58H12-3600-3-T-24 là thiết bị đo lường chuyển động quay chính xác cao, được thiết kế theo dạng trục rỗng (Hollow Shaft) giúp tối ưu hóa không gian lắp đặt và dễ dàng tích hợp vào các trục máy có sẵn. Với độ phân giải 3600 xung/vòng và ngõ ra Totem Pole, sản phẩm đảm bảo tín hiệu truyền tải ổn định, chính xác, đáp ứng khắt khe các yêu cầu trong tự động hóa công nghiệp.

Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo đầy đủ chứng chỉ CO/CQ và chính sách bảo hành từ Autonics.

Điểm nổi bật của E58H12-3600-3-T-24

  • Độ chính xác vượt trội: Độ phân giải 3600 P/R cho phép kiểm soát vị trí và tốc độ chi tiết đến từng góc quay nhỏ.
  • Thiết kế trục rỗng Ø12mm: Lắp đặt trực tiếp lên trục máy, giảm thiểu chi phí khớp nối và tiết kiệm diện tích.
  • Ngõ ra Totem Pole: Tương thích tốt với nhiều loại PLC và bộ điều khiển công nghiệp phổ biến hiện nay.
  • Độ bền công nghiệp: Chuẩn bảo vệ IP50, hoạt động ổn định trong môi trường từ -10 đến 70℃.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
Mã sản phẩm (SKU)E58H12-3600-3-T-24
Hãng sản xuấtAutonics
Đường kính trong trụcØ12mm
Độ phân giải3600 P/R
Pha ngõ raA, B, Z
Kiểu ngõ raTotem pole
Nguồn cấp12-24VDC ±5%
Tần số đáp ứng tối đa300kHz
Tốc độ quay tối đa5000rpm
Mô-men khởi độngMax. 90gf.cm (0.00882N.m)
Loại kết nốiCáp hướng tâm
Chuẩn bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Trọng lượngXấp xỉ 270g (thiết bị)

Lợi ích khi sử dụng Encoder Autonics E58H12

  • Tối ưu hóa hiệu suất: Giảm thiểu sai số trong đo lường vị trí, giúp máy móc vận hành mượt mà hơn.
  • Lắp đặt nhanh chóng: Thiết kế lỗ liền trục giúp loại bỏ các phụ kiện kết nối phức tạp.
  • Độ tin cậy cao: Thương hiệu Autonics nổi tiếng toàn cầu về độ bền và tính ổn định trong môi trường công nghiệp.
  • Hỗ trợ kỹ thuật tận tâm: Khi mua tại AUT VN, khách hàng được miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Kiểm tra trục: Đảm bảo trục máy cần đo có đường kính chính xác Ø12mm và sạch sẽ.
  2. Lắp đặt cơ khí: Luồn trục máy vào lỗ của Encoder, cố định chặt chẽ bằng giá lắp đi kèm để tránh bị trượt.
  3. Đấu nối điện: Kết nối nguồn 12-24VDC và các pha A, B, Z vào bộ điều khiển PLC/Counter theo sơ đồ đấu dây của hãng.
  4. Kiểm tra tín hiệu: Cấp nguồn và quay trục chậm để kiểm tra xung ngõ ra trên PLC, đảm bảo chiều quay khớp với yêu cầu vận hành.
  5. Vận hành: Tăng dần tốc độ lên mức làm việc (không quá 5000rpm) và tinh chỉnh thông số trong bộ điều khiển.

Sản phẩm liên quan

Nếu bạn cần các độ phân giải hoặc thông số khác, hãy tham khảo các model sau:

Ứng dụng thực tế

  • Máy CNC & Robot: Đo vị trí chính xác của các trục xoay.
  • Băng tải công nghiệp: Kiểm soát tốc độ và chiều dài sản phẩm vận chuyển.
  • Máy đóng gói: Đồng bộ hóa tốc độ giữa các trục truyền động.
  • Hệ thống điều khiển Servo: Cung cấp phản hồi vị trí cho vòng lặp kín.

Câu hỏi thường gặp (FAQ)

1. E58H12-3600-3-T-24 là loại Encoder gì?
Đây là Encoder quay dạng trục rỗng (Hollow Shaft) với độ phân giải 3600 xung/vòng, ngõ ra Totem Pole.

2. Đường kính trục của sản phẩm này là bao nhiêu?
Sản phẩm có đường kính lỗ trục là Ø12mm.

3. Điện áp cấp cho Encoder này là bao nhiêu?
Điện áp hoạt động từ 12VDC đến 24VDC (sai số ±5%).

4. Ngõ ra Totem Pole có ưu điểm gì?
Ngõ ra Totem Pole cho phép truyền tín hiệu đi xa hơn và tương thích tốt với nhiều loại PLC mà không cần điện trở kéo lên (pull-up resistor).

5. Tốc độ quay tối đa mà Encoder này chịu được là bao nhiêu?
Tốc độ quay tối đa cho phép là 5000 vòng/phút (rpm).

6. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP50, bảo vệ chống bụi nhưng không chống nước. Vui lòng lắp đặt ở nơi khô ráo.

7. Tôi có thể dùng Encoder này cho nguồn 5V không?
Model E58H12-3600-3-T-24 dùng nguồn 12-24V. Nếu dùng nguồn 5V, bạn hãy tham khảo model E58H12-3600-3-T-5.

8. AUT VN có cung cấp giấy tờ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm chính hãng.

9. Làm sao để xác định chiều quay của Encoder?
Thông qua pha A và B, khi pha A dẫn trước pha B là quay thuận và ngược lại.

10. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Autonics.

Nguồn tham khảo: Autonics Official Website
