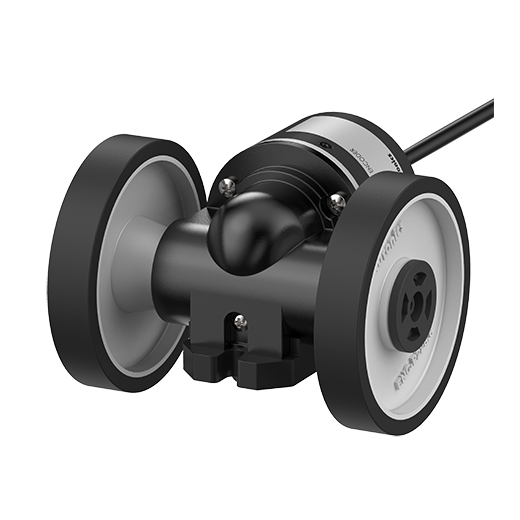

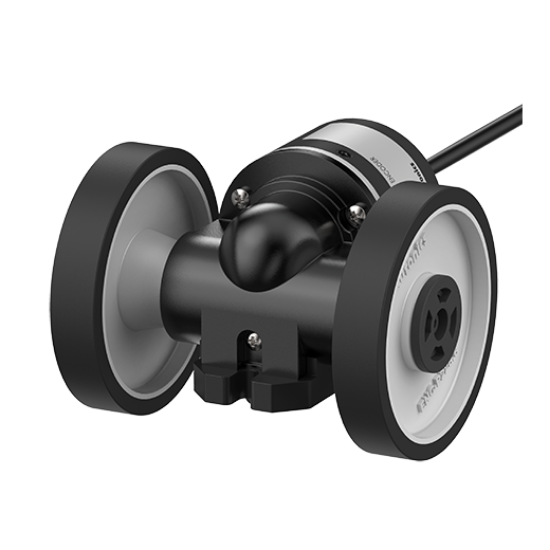

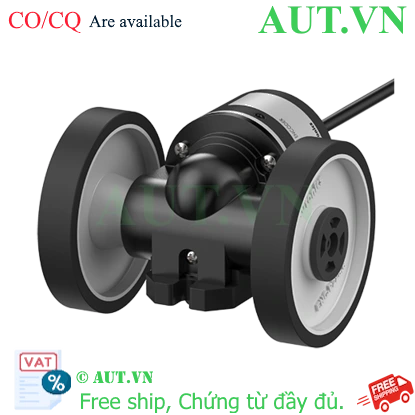

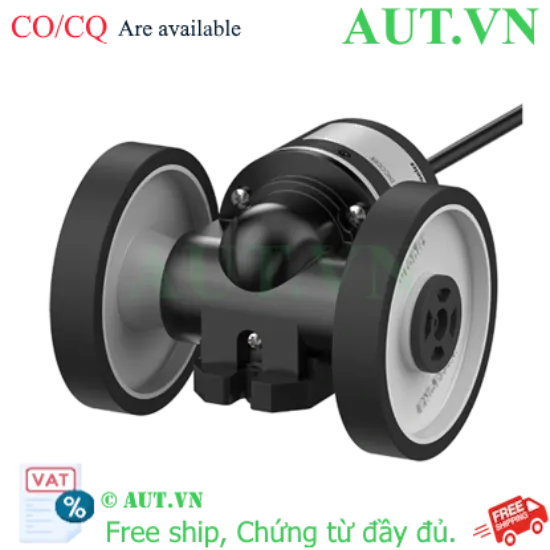

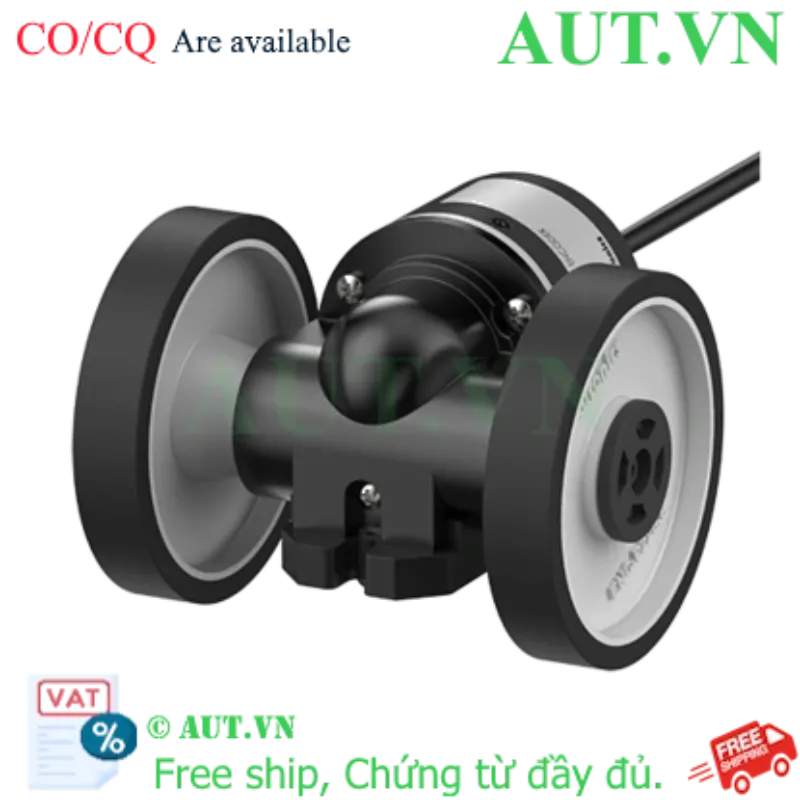

Cảm biến Encoder Autonics ENC-1-1-V-24 | Độ phân giải 1mm, Ngõ ra Điện áp, 180kHz

Độ phân giải cực cao: Khoảng dịch chuyển 1 xung tương đương 1mm, cho phép đo lường chính xác tuyệt đối.
Ngõ ra linh hoạt: Tín hiệu điện áp (Voltage output), pha A và B, dễ dàng kết nối PLC.
Hiệu suất mạnh mẽ: Tần số đáp ứng lên đến 180kHz, hoạt động ổn định ở tốc độ 5000rpm.
Nguồn cấp ổn định: Sử dụng dải điện áp 12-24VDC, phù hợp với tiêu chuẩn công nghiệp.
Độ bền vượt trội: Tiêu chuẩn bảo vệ IP50, thiết kế chuyên dụng cho môi trường sản xuất.

nhà chế tạo: Autonics

SKU: ENC-1-1-V-24

Giá cũ: 3.136.800 ₫

Giá bán: 2.509.440 ₫

Số lượng:

Cảm biến Encoder Autonics ENC-1-1-V-24 là thiết bị đo lường khoảng cách và tốc độ tuyến tính chuyên dụng, được thiết kế để giải quyết bài toán kiểm soát độ dài vật liệu trong các dây chuyền sản xuất tự động. Với cơ chế bánh xe lăn trực tiếp, sản phẩm chuyển đổi chuyển động cơ học thành xung điện chính xác, giúp các hệ thống điều khiển như PLC nắm bắt vị trí vật liệu theo thời gian thực một cách hoàn hảo.

Điểm nổi bật của Encoder Autonics ENC-1-1-V-24

Độ chính xác chuẩn xác: Với độ phân giải 1mm/xung, thiết bị loại bỏ tối đa sai số trong việc cắt, đóng gói và định vị sản phẩm.
Khả năng đáp ứng tốc độ cao: Tần số lên đến 180kHz đảm bảo không bị mất xung ngay cả khi băng tải hoặc máy móc vận hành ở tốc độ lớn.
Tương thích hệ thống rộng rãi: Ngõ ra điện áp (Voltage) giúp việc tích hợp với các dòng PLC phổ biến trở nên đơn giản và nhanh chóng.
Hoạt động bền bỉ: Sản phẩm được chế tạo từ vật liệu cao cấp, chịu được sự thay đổi nhiệt độ khắc nghiệt trong nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Tần số đáp ứng tối đa	180kHz
Tốc độ quay tối đa	5000 rpm
Độ phân giải (Resolution)	1mm/xung
Ngõ ra (Output)	Điện áp (Voltage), Pha A, B
Chu vi bánh xe đo	250mm
Tỷ lệ bánh răng	1:1
Số xung thực tế	250 xung/vòng
Nguồn cấp (Power Supply)	12-24VDC $\pm$5%
Loại kết nối	Cáp trục (Cable type)
Tiêu chuẩn bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃
Độ ẩm cho phép	35 đến 85%RH
Trọng lượng	~494g

* Lưu ý kỹ thuật: Để đảm bảo độ chính xác, vòng quay đáp ứng thực tế không được vượt quá giới hạn tính toán: Vòng quay (rpm) = Tần số đáp ứng tối đa / Độ phân giải $\times$ 60.

Lợi ích khi đầu tư sản phẩm

Tối ưu hóa quy trình: Kiểm soát chính xác chiều dài vật liệu (vải, giấy, màng nhựa) giúp giảm thiểu lãng phí phế phẩm.
Nâng cao năng suất: Giảm thiểu các lỗi dừng máy đột ngột nhờ linh kiện đạt chuẩn Autonics bền bỉ.
Tiết kiệm chi phí: Lắp đặt dễ dàng, ít đòi hỏi bảo trì phức tạp, giúp tối ưu chi phí vận hành lâu dài.

Hướng dẫn lắp đặt và sử dụng (How-to)

Lắp đặt cơ khí: Cố định thiết bị sao cho bánh xe tiếp xúc trực tiếp và vuông góc với bề mặt vật liệu. Đảm bảo lực ép vừa đủ để bánh xe không bị trượt khi chạy.
Kết nối điện: Đấu nối nguồn 12-24VDC vào chân nguồn. Kết nối pha A và pha B vào các cổng High-Speed Counter của PLC.
Cấu hình phần mềm: Trên PLC, thiết lập hàm đếm xung (Counter) và thực hiện phép toán chia tỷ lệ (Scaling) để chuyển đổi giá trị xung sang đơn vị mm.
Hiệu chuẩn (Calibration): Chạy thử một đoạn vật liệu có chiều dài đã biết trước, đối chiếu giá trị trên màn hình PLC với thực tế để tinh chỉnh thông số.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống đo lường hoạt động hoàn hảo, bạn nên kết hợp ENC-1-1-V-24 với:

Bộ điều khiển lập trình PLC (Siemens S7-1200, Mitsubishi FX, Omron...).
Bộ chuyển đổi tín hiệu (Signal Converter) để truyền dẫn tín hiệu đi xa.
Các dòng Encoder bánh xe Autonics khác (như ENC-1-3-T-24) tùy theo nhu cầu độ phân giải.

Ứng dụng thực tế (Application)

Ngành dệt may: Đo chính xác chiều dài vải, sợi trong quá trình sản xuất.
Ngành bao bì: Kiểm soát độ dài màng nhựa, giấy in bao bì.
Hệ thống băng tải: Định vị sản phẩm và kiểm soát tốc độ dây chuyền.
Máy cắt tự động: Điều khiển lệnh cắt dựa trên độ dài vật liệu thực tế.

Câu hỏi thường gặp (FAQ)

1. Cảm biến ENC-1-1-V-24 đo được những gì?
Thiết bị này đo khoảng cách dịch chuyển tuyến tính. Thông qua chuyển động quay của bánh xe, nó trả về các xung điện để tính toán chiều dài vật liệu.

2. Sự khác biệt giữa ngõ ra Voltage và NPN là gì?
Ngõ ra Voltage cung cấp mức điện áp (Analog-like), phù hợp với các ngõ vào PLC nhận điện áp. Ngõ ra NPN là dạng đóng ngắt cực âm. Bạn cần kiểm tra đúng loại ngõ vào của PLC trước khi mua.

3. Độ phân giải 1mm/xung hoạt động như thế nào?
Điều này có nghĩa là cứ mỗi khi vật liệu di chuyển đúng 1mm, bánh xe quay 1/250 vòng và phát ra 1 xung tín hiệu lên bộ điều khiển.

4. Thiết bị này có thể dùng trong môi trường ẩm ướt không?
Với chuẩn IP50, sản phẩm chống được bụi nhưng không chống được tia nước mạnh. Bạn nên lắp đặt trong tủ điện hoặc môi trường khô ráo để đảm bảo độ bền.

5. Làm sao để khắc phục hiện tượng trượt bánh xe khi đo?
Bạn cần điều chỉnh lực ép của giá đỡ bánh xe. Nếu vật liệu quá trơn, có thể cần thay thế loại bánh xe có chất liệu bám dính tốt hơn hoặc vệ sinh bề mặt vật liệu.

6. Tôi có thể dùng nguồn 5V cho sản phẩm không?
Không, sản phẩm yêu cầu dải nguồn chuẩn công nghiệp từ 12-24VDC để hoạt động ổn định.

7. Tại sao tín hiệu đo được bị nhiễu?
Nhiễu thường do môi trường điện từ mạnh. Hãy sử dụng cáp bọc kim (shielded cable) và đảm bảo nối đất (grounding) đúng kỹ thuật cho thiết bị.

8. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng bởi Autonics và chính sách bảo hành uy tín từ AUT VN.

9. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Chắc chắn rồi, AUT VN hỗ trợ tư vấn cài đặt, đấu nối và xử lý sự cố kỹ thuật tận tình cho khách hàng.

10. Tôi muốn thay đổi độ phân giải đo có được không?
Bạn có thể thay đổi bằng cách thay đổi kích thước bánh xe, tuy nhiên khi đó bạn phải tính toán và cài đặt lại hệ số Scaling trong PLC.
