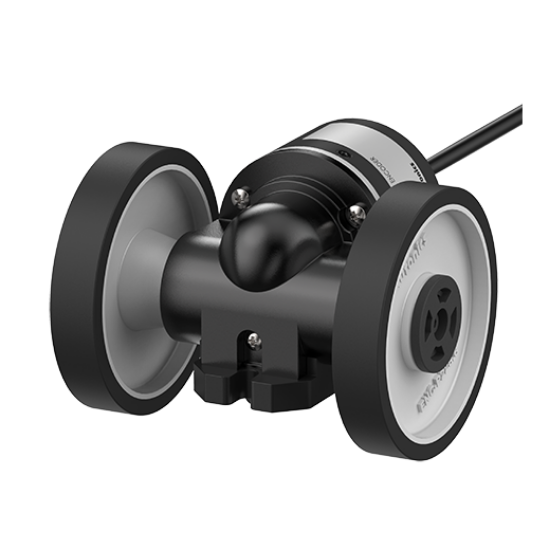

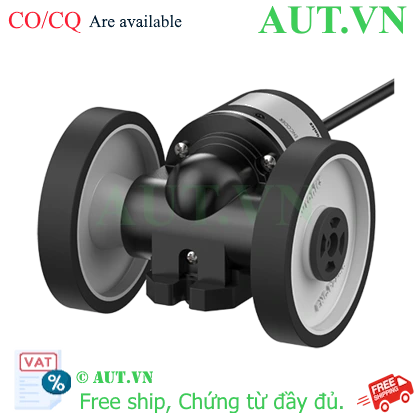

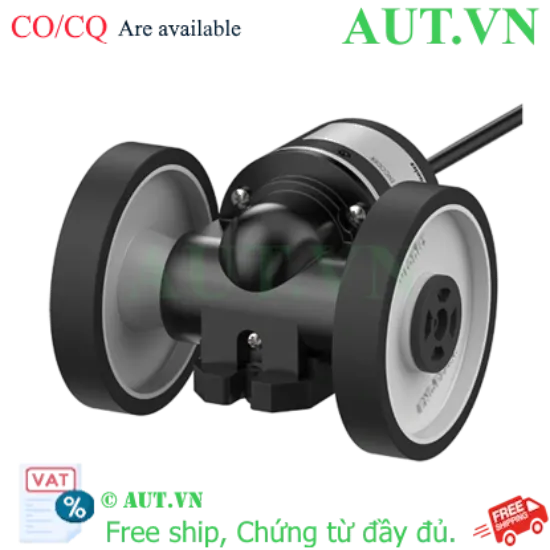

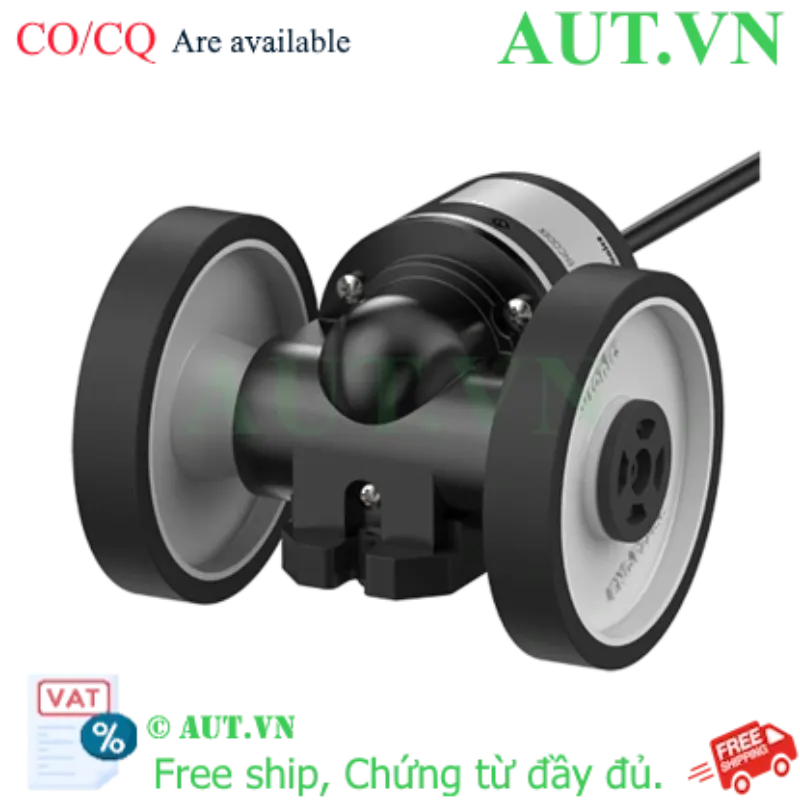

Cảm biến Encoder Autonics ENC-1-2-T-5 | 5VDC, Ngõ ra Totem Pole, Độ phân giải 1cm
- Nguồn cấp: 5VDC ±5%
- Ngõ ra: Totem pole (Pha A, B)
- Độ phân giải: 1 xung = 1cm (Khoảng dịch chuyển)
- Tần số đáp ứng: Tối đa 180kHz
- Tiêu chuẩn bảo vệ: IP50, thiết kế bền bỉ cho công nghiệp
Giá cũ:
3.136.800 ₫
2.509.440 ₫
Cảm biến Encoder Autonics ENC-1-2-T-5 - Giải pháp đo lường chính xác cho công nghiệp
Cảm biến Encoder Autonics ENC-1-2-T-5 là thiết bị đo lường chuyển động quay và tuyến tính cao cấp, được thiết kế đặc biệt để cung cấp độ chính xác tuyệt đối trong việc đo khoảng cách và tốc độ. Với khả năng chuyển đổi chuyển động cơ học thành tín hiệu điện số, sản phẩm này là thành phần không thể thiếu trong các hệ thống tự động hóa hiện đại, giúp kiểm soát vị trí và vận hành máy móc một cách tối ưu.
Tại AUT VN, chúng tôi cung cấp sản phẩm Autonics chính hãng, đảm bảo hiệu suất vận hành ổn định và tuổi thọ cao cho dây chuyền sản xuất của bạn.
Điểm nổi bật của Encoder Autonics ENC-1-2-T-5
- Độ chính xác cực cao: Với đơn vị đo tối thiểu 1cm, thiết bị cho phép theo dõi chính xác vị trí vật liệu trên băng tải hoặc máy cuốn.
- Tốc độ đáp ứng nhanh: Tần số đáp ứng lên đến 180kHz, đảm bảo không bỏ sót xung ngay cả khi máy vận hành ở tốc độ cao.
- Ngõ ra Totem Pole: Tín hiệu mạnh, ổn định, dễ dàng kết nối trực tiếp với PLC hoặc các bộ điều khiển công nghiệp mà không cần mạch đệm phức tạp.
- Thiết kế chuyên dụng: Tích hợp bánh xe và tỷ lệ bánh răng 4:1 giúp tối ưu hóa khả năng đo khoảng cách tuyến tính.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics ENC-1-2-T-5
| Model |
ENC-1-2-T-5 |
| Nguồn cấp |
5VDC @(=) ±5% (Sóng P-P: max. 5%) |
| Ngõ ra điều khiển |
Totem pole |
| Pha ngõ ra |
A, B |
| Tần số đáp ứng tối đa |
180kHz |
| Độ phân giải tối đa |
5000 rpm |
| Chu vi bánh xe |
250mm |
| Tỷ lệ bánh răng |
4:1 |
| Số xung |
100 |
| Đơn vị đo tối thiểu |
1cm |
| Loại kết nối |
Cáp trục |
| Cấu trúc bảo vệ |
IP50 |
| Nhiệt độ vận hành |
-10 đến 70℃ (Bảo quản: -25 đến 85℃) |
| Độ ẩm vận hành |
35 đến 85%RH (Bảo quản: 35 đến 90%RH) |
| Trọng lượng |
Xấp xỉ 494g |
* Lưu ý: Vòng quay đáp ứng tối đa = Tần số đáp ứng tối đa / Độ phân giải × 60 giây.
Lợi ích khi sử dụng Encoder ENC-1-2-T-5
- Tăng năng suất: Giảm thiểu sai sót trong đo lường, từ đó giảm tỷ lệ sản phẩm lỗi.
- Vận hành bền bỉ: Vỏ ngoài chắc chắn, đạt chuẩn IP50, hoạt động ổn định trong môi trường công nghiệp bụi bẩn nhẹ.
- Dễ dàng tích hợp: Tương thích với hầu hết các dòng PLC phổ biến hiện nay nhờ ngõ ra Totem pole tiêu chuẩn.
Hướng dẫn sử dụng và lắp đặt
- Lắp đặt cơ khí: Gắn bánh xe của Encoder tiếp xúc trực tiếp với bề mặt vật liệu hoặc trục truyền động cần đo. Đảm bảo bánh xe không bị trượt.
- Kết nối điện: Cấp nguồn 5VDC chính xác. Kết nối các pha A, B vào ngõ vào tốc độ cao (High-speed Counter) của PLC.
- Cấu hình: Thiết lập thông số trong PLC để tính toán khoảng cách dựa trên đơn vị 1cm/xung.
- Kiểm tra: Cho máy chạy thử ở tốc độ thấp để đối chiếu khoảng cách thực tế và giá trị hiển thị trên bộ điều khiển.
Sản phẩm sử dụng chung
Để hệ thống vận hành hoàn chỉnh, Encoder Autonics ENC-1-2-T-5 thường được kết hợp cùng:
- Bộ điều khiển PLC: Mitsubishi, Siemens, Omron... để xử lý tín hiệu xung.
- Bộ đếm (Counter): Hiển thị trực tiếp quãng đường hoặc số lượng sản phẩm.
- Biến tần (Inverter): Điều khiển tốc độ động cơ dựa trên phản hồi từ Encoder.
Ứng dụng thực tế
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:
- Ngành dệt may: Đo chiều dài vải, sợi.
- Ngành in ấn, bao bì: Kiểm soát độ dài giấy, màng nhựa khi cuộn.
- Hệ thống băng tải: Định vị sản phẩm, đo tốc độ di chuyển của vật liệu.
- Máy đóng gói: Cắt bao bì theo kích thước chính xác.
Câu hỏi thường gặp (FAQ)
1. Encoder ENC-1-2-T-5 dùng nguồn bao nhiêu V?
Sản phẩm sử dụng nguồn cấp 5VDC ±5%. Vui lòng không cấp nguồn 12V hoặc 24V vì sẽ gây hỏng thiết bị.
2. Ngõ ra Totem pole là gì và có ưu điểm gì?
Totem pole là kiểu ngõ ra đẩy-kéo, cung cấp tín hiệu điện áp rõ ràng, giúp truyền tín hiệu đi xa hơn và ổn định hơn so với ngõ ra Open Collector.
3. Độ phân giải 1cm có nghĩa là gì?
Nghĩa là khi bánh xe di chuyển được một quãng đường 1cm, Encoder sẽ phát ra một xung tín hiệu.
4. Thiết bị này có chống nước không?
Thiết bị đạt chuẩn IP50, chống bụi xâm nhập nhưng không chống nước. Cần lắp đặt ở nơi khô ráo.
5. Tôi có thể dùng Encoder này cho PLC 24V không?
Vì ngõ ra là Totem pole 5V, bạn có thể cần một bộ chuyển đổi mức tín hiệu (Signal Converter) nếu PLC yêu cầu ngõ vào 24V.
6. Làm sao để biết Encoder có đang hoạt động tốt không?
Bạn có thể dùng máy hiện sóng (Oscilloscope) hoặc bộ đếm xung để kiểm tra xem xung A, B có phát ra khi quay bánh xe hay không.
7. Tần số đáp ứng 180kHz là nhanh hay chậm?
Đây là mức đáp ứng rất nhanh, phù hợp cho các ứng dụng công nghiệp tốc độ cao.
8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi sản phẩm.
9. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
10. Nếu bánh xe bị mòn thì xử lý thế nào?
Bạn có thể liên hệ AUT VN để được tư vấn thay thế linh kiện hoặc mua sản phẩm mới để đảm bảo độ chính xác.
Nguồn tham khảo: Autonics Official Website
