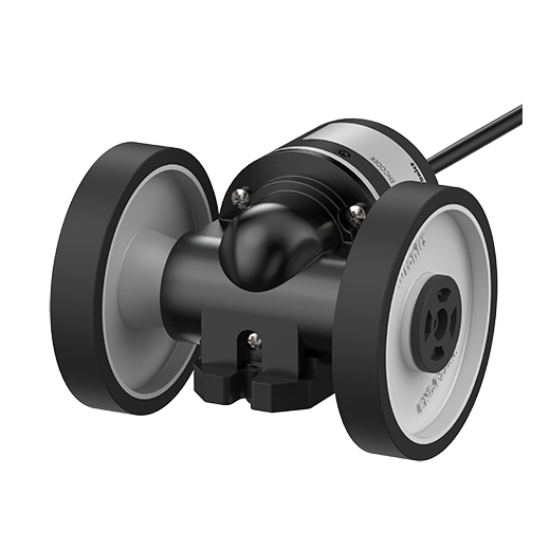

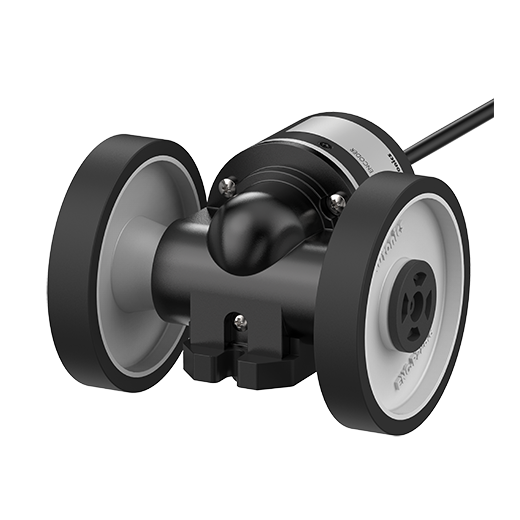

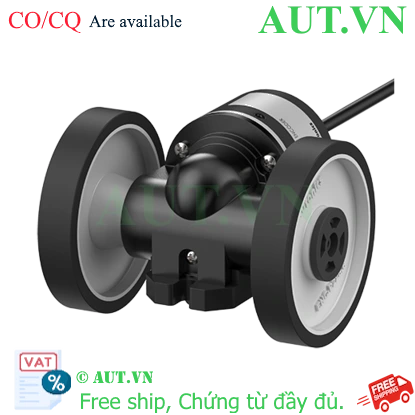

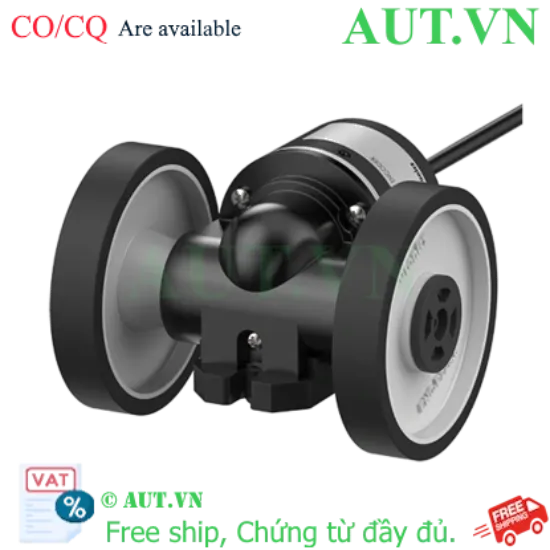

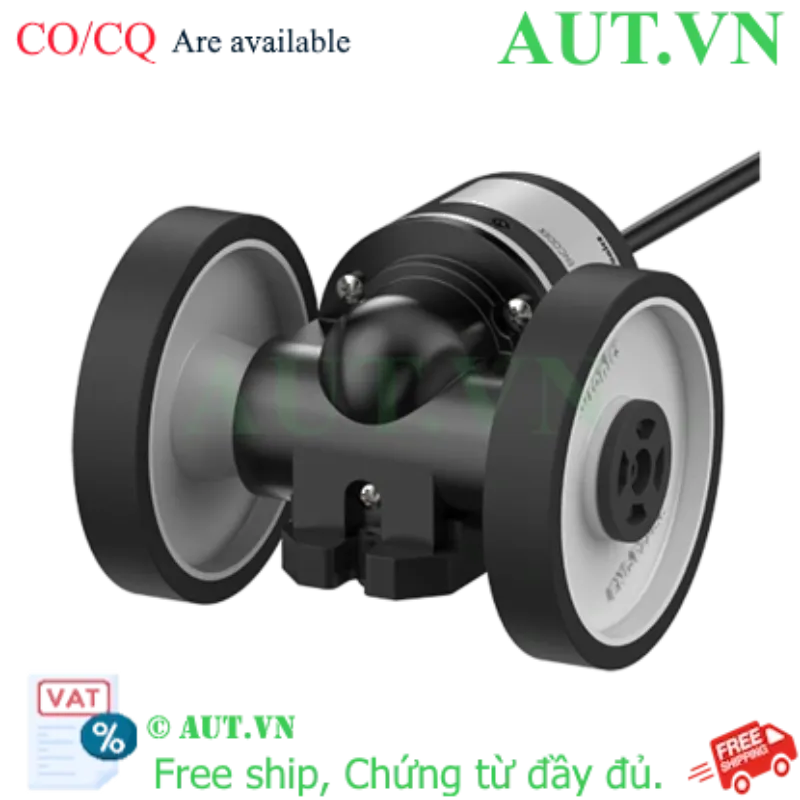

Encoder Bánh Xe Autonics ENC-1-1-N-5 | 1mm/Xung, NPN, 5VDC

  • Độ phân giải cực cao: Đo chính xác 1mm mỗi xung với chu vi bánh xe 250mm.
  • Ngõ ra linh hoạt: Chuẩn NPN Open Collector (Pha A, B) tương thích tuyệt đối với các dòng PLC.
  • Tốc độ xử lý nhanh: Tần số đáp ứng lên đến 180kHz, lý tưởng cho dây chuyền sản xuất tốc độ cao.
  • Nguồn cấp ổn định: 5VDC ±5% (Lưu ý: Không dùng nguồn 24V để tránh hư hỏng thiết bị).
  • Độ bền công nghiệp: Tiêu chuẩn bảo vệ IP50, thiết kế chuyên dụng cho môi trường nhà máy.
nhà chế tạo: Autonics
SKU: ENC-1-1-N-5
Giá cũ: 3.136.800 ₫
2.509.440 ₫

Giới thiệu về Encoder Bánh Xe Autonics ENC-1-1-N-5

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác quãng đường di chuyển của sản phẩm trên băng tải hoặc tốc độ vận hành của trục là yếu tố then chốt để đảm bảo chất lượng đầu ra. Encoder Bánh Xe Autonics ENC-1-1-N-5 là giải pháp đo lường chuyển động tuyến tính cao cấp, giúp chuyển đổi chuyển động quay của bánh xe thành tín hiệu số chính xác, phục vụ giám sát và điều khiển thời gian thực.

Với thiết kế tối ưu từ thương hiệu Autonics, model ENC-1-1-N-5 không chỉ đảm bảo độ bền cơ học mà còn cung cấp tần số đáp ứng cực cao, giúp giảm thiểu sai số đo lường đến mức thấp nhất. Đây là lựa chọn hàng đầu cho các ứng dụng đo chiều dài vật liệu như giấy, màng nhựa, vải hoặc kiểm soát vị trí băng tải chính xác.

Điểm nổi bật của sản phẩm

  • Độ chính xác tuyệt đối: Với độ phân giải 1mm/xung, thiết bị loại bỏ hoàn toàn sai số trong đo đạc chiều dài, đảm bảo tính đồng nhất của sản phẩm.
  • Hiệu suất vận hành vượt trội: Tần số đáp ứng 180kHz cho phép tích hợp vào các dây chuyền tốc độ cao mà không gây trễ hay mất xung.
  • Tương thích rộng rãi: Ngõ ra NPN Open Collector tương thích hoàn hảo với các PLC phổ biến như Siemens, Mitsubishi, Omron, Schneider...
  • Thiết kế chuyên dụng: Bánh xe chu vi 250mm được tính toán chuẩn xác cho nhiều loại bề mặt vật liệu phẳng.

Bảng thông số kỹ thuật chi tiết

Thông số Chi tiết
ModelENC-1-1-N-5
Dòng sản phẩmENC series
LoạiPhát xung loại bánh xe
Độ phân giải1mm/Xung
Nguồn cấp5VDC ±5%
Ngõ raNPN Open Collector
Tần số đáp ứng lớn nhất180kHz
Chu vi bánh xe250mm
Khối lượng tương đối494g
Chiều rộng tổng thể209mm
Cấp bảo vệIP50

Lợi ích khi sử dụng Encoder Autonics ENC-1-1-N-5

  • Tối ưu hóa quy trình: Tự động hóa việc đo chiều dài, giảm thiểu sai sót do con người.
  • Nâng cao chất lượng: Kiểm soát chính xác vị trí cắt, cuộn hoặc đóng gói vật liệu.
  • Tiết kiệm chi phí: Độ bền cao, ít bảo trì, giảm thiểu thời gian dừng máy (downtime).
  • Lắp đặt dễ dàng: Thiết kế gọn gàng, dễ dàng tích hợp vào cơ cấu cơ khí hiện có.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Bước 1: Lắp đặt cơ khí - Gắn Encoder vào vị trí sao cho bánh xe tiếp xúc trực tiếp và chắc chắn với bề mặt vật liệu cần đo. Đảm bảo không có vật cản gây trượt bánh xe.
  2. Bước 2: Đấu nối nguồn - Cấp nguồn 5VDC ±5% vào các chân nguồn quy định. Cảnh báo: Tuyệt đối không cấp nguồn 24VDC để tránh cháy thiết bị.
  3. Bước 3: Kết nối tín hiệu - Đấu nối ngõ ra NPN (Pha A, B) về bộ đếm xung hoặc ngõ vào High-speed Counter của PLC.
  4. Bước 4: Cấu hình PLC - Thiết lập bộ đếm trong PLC để tính toán quãng đường dựa trên công thức: Quãng đường = Số xung x 1mm.
  5. Bước 5: Kiểm tra và hiệu chuẩn - Cho vật liệu chạy một khoảng cách xác định và đối chiếu với giá trị hiển thị trên PLC để tinh chỉnh.

Sản phẩm tương đương và liên quan

  • ENC-1-1-N-24: Phiên bản nguồn 24VDC, NPN, 1mm/Xung.
  • ENC-1-1-T-5: Phiên bản ngõ ra Totem Pole, 5VDC, 1mm/Xung.
  • ENC-1-1-V-5: Phiên bản ngõ ra Điện áp, 5VDC, 1mm/Xung.
  • ENC-1-2-N-24: Độ phân giải 100 xung/vòng, NPN, 24VDC.
  • ENC-1-3-T-24: Ngõ ra Totem Pole, 24VDC, đo chiều dài chính xác.

Ứng dụng thực tế (Application)

  • Ngành bao bì: Đo chiều dài màng nhựa, màng co trong máy đóng gói.
  • Ngành dệt may: Kiểm soát chiều dài vải, sợi trong quy trình dệt và nhuộm.
  • Ngành giấy: Đo chính xác chiều dài cuộn giấy, tờ giấy trong máy in, máy cắt.
  • Hệ thống băng tải: Giám sát vị trí sản phẩm di chuyển trên dây chuyền lắp ráp.

Câu hỏi thường gặp (FAQ)

1. Tôi có thể sử dụng nguồn 24VDC cho model ENC-1-1-N-5 không?
Không. Model này chỉ hỗ trợ nguồn 5VDC ±5%. Nếu dùng 24VDC sẽ gây cháy thiết bị ngay lập tức. Vui lòng chọn model ENC-1-1-N-24 nếu bạn dùng nguồn 24V.

2. Độ phân giải 1mm/Xung nghĩa là gì?
Nghĩa là mỗi khi bánh xe di chuyển được 1mm trên bề mặt vật liệu, Encoder sẽ phát ra 1 xung tín hiệu.

3. Chu vi bánh xe 250mm có ảnh hưởng gì đến kết quả đo?
Chu vi bánh xe là thông số cơ sở để tính toán số xung trên một vòng quay. Với 1mm/xung, một vòng quay bánh xe sẽ phát ra 250 xung.

4. Ngõ ra NPN Open Collector là gì và dùng cho PLC nào?
Đây là kiểu ngõ ra thu hở NPN, rất phổ biến và tương thích với hầu hết các PLC hiện nay như Mitsubishi, Omron, Siemens (loại Sink input).

5. Tần số đáp ứng 180kHz có ý nghĩa gì?
Nó cho biết tốc độ tối đa mà Encoder có thể phát xung. 180kHz là mức rất cao, cho phép đo chính xác ngay cả khi vật liệu di chuyển với tốc độ cực nhanh.

6. Thiết bị này có chống nước không?
Sản phẩm đạt chuẩn IP50, có khả năng chống bụi nhưng không chống nước. Tránh lắp đặt ở nơi bị tia nước bắn trực tiếp.

7. Làm sao để giảm hiện tượng trượt bánh xe khi đo?
Hãy đảm bảo lực ép của bánh xe lên vật liệu vừa đủ và bề mặt vật liệu sạch, không có dầu mỡ gây trơn trượt.

8. Tôi muốn đo chiều dài nhưng cần ngõ ra Totem Pole thì chọn mã nào?
Bạn nên tham khảo model ENC-1-1-T-5 (cho nguồn 5V) hoặc ENC-1-1-T-24 (cho nguồn 24V).

9. Sản phẩm này có bảo hành không?
Có, sản phẩm được phân phối bởi AUT VN với chính sách bảo hành chính hãng từ Autonics.

10. Tôi có thể thay thế bánh xe bằng loại khác không?
Việc thay bánh xe sẽ làm thay đổi chu vi và độ phân giải (mm/xung). Bạn nên liên hệ AUT VN để được tư vấn mã sản phẩm phù hợp nhất.

Nguồn tham khảo: Autonics Official Website
