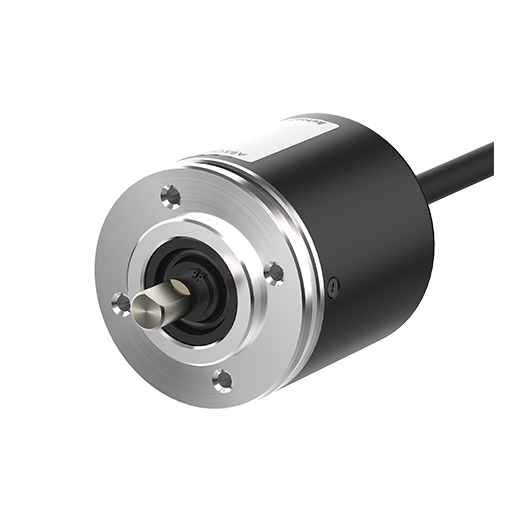

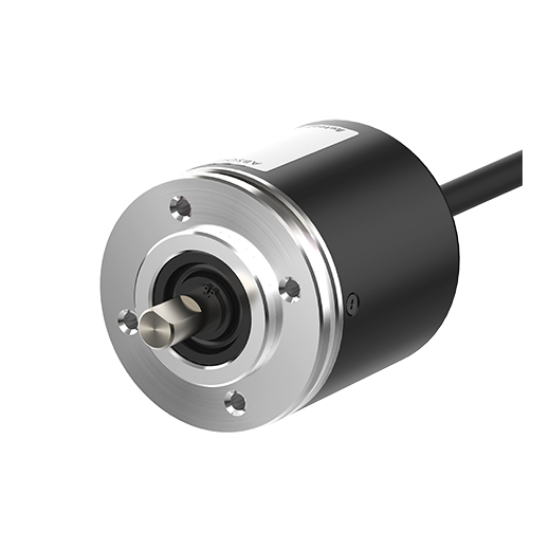

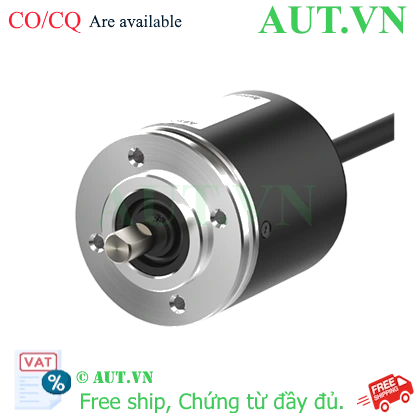

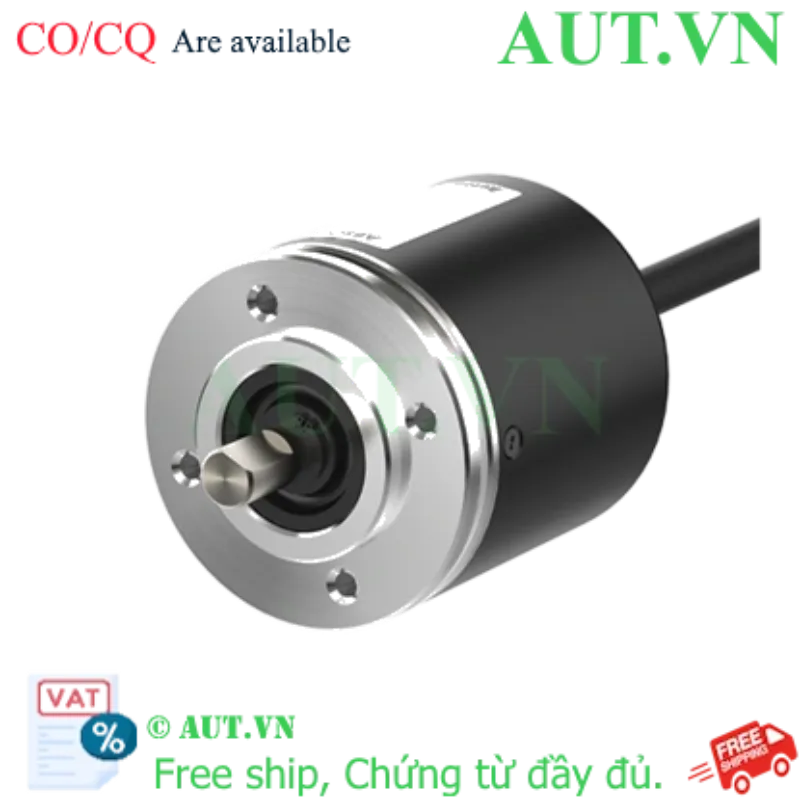

Encoder Autonics EP50S8-1024-2F-P-5 - 1024 Xung, Ngõ ra PNP, Nguồn 5VDC Chính Hãng

Độ phân giải: 1024 P/R (Xung trên mỗi vòng quay)
Ngõ ra: PNP Open Collector (Mạch thu hở)
Nguồn cấp: 5VDC ±5%
Kết nối: Loại cáp trục linh hoạt
Tiêu chuẩn bảo vệ: IP65 chống bụi và nước

nhà chế tạo: Autonics

SKU: EP50S8-1024-2F-P-5

Tải xuống mẫu

Giá cũ: 3.924.300 ₫

Giá bán: 3.139.440 ₫

Số lượng:

Cảm biến Encoder Autonics EP50S8-1024-2F-P-5: Giải Pháp Đo Lường Vòng Quay Chính Xác

Encoder Autonics EP50S8-1024-2F-P-5 là thiết bị cảm biến xoay tăng dần (Incremental Encoder) cao cấp, được thiết kế để chuyển đổi chuyển động quay thành các xung điện chính xác. Với độ phân giải 1024 xung/vòng và ngõ ra PNP, sản phẩm này là lựa chọn tối ưu cho các hệ thống điều khiển tự động hóa, đo tốc độ động cơ và vị trí trục trong công nghiệp.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Cung cấp 1024 xung mỗi vòng quay, đảm bảo kiểm soát vị trí và tốc độ cực kỳ chi tiết.
Độ bền công nghiệp: Đạt tiêu chuẩn IP65, hoạt động ổn định trong môi trường khắc nghiệt, chống bụi và tia nước.
Tương thích cao: Ngõ ra PNP Open Collector dễ dàng kết nối với hầu hết các dòng PLC phổ biến hiện nay như Siemens, Mitsubishi, Omron.
Thiết kế tối ưu: Cấu trúc nhỏ gọn, dễ dàng lắp đặt vào các trục máy mà không chiếm nhiều diện tích.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật EP50S8-1024-2F-P-5
Độ phân giải	1024 P/R
Mã ngõ ra	Mã nhị phân (Binary code)
Kiểu ngõ ra	PNP Open Collector (Mạch thu hở)
Tần số đáp ứng tối đa	35kHz
Tốc độ quay tối đa	3000 rpm
Mô-men khởi động	Max. 70gf.cm (0.0069N.m)
Nguồn cấp	5VDC ±5% (Sóng P-P: max. 5%)
Dòng tiêu thụ	≤ 100 mA (không tải)
Điện trở cách điện	≥ 100 MΩ (500 VDC megger)
Nhiệt độ vận hành	-10 đến 70℃ (Bảo quản: -25 đến 85℃)
Cấp bảo vệ	IP65 (Tiêu chuẩn IEC)
Kết nối	Cáp trục tích hợp

Lợi ích khi sử dụng Encoder Autonics EP50S

Tăng hiệu suất vận hành: Giúp hệ thống máy móc chạy chính xác hơn, giảm thiểu sai số trong sản xuất.
Giảm chi phí bảo trì: Nhờ độ bền cao và chuẩn IP65, thiết bị ít hỏng hóc trong môi trường công nghiệp.
Lắp đặt nhanh chóng: Thiết kế chuẩn hóa giúp kỹ thuật viên dễ dàng thay thế và nâng cấp.
Tin cậy tuyệt đối: Thương hiệu Autonics hàng đầu thế giới đảm bảo sự ổn định lâu dài.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra nguồn điện: Đảm bảo nguồn cấp chính xác là 5VDC. Việc cấp nguồn sai điện áp có thể gây cháy thiết bị.
Bước 2: Kết nối dây: Đấu nối dây ngõ ra PNP vào ngõ vào (Input) của PLC hoặc bộ đếm xung. Chú ý phân biệt dây pha A, pha B và pha Z.
Bước 3: Lắp đặt trục: Gắn trục Encoder vào trục động cơ hoặc trục truyền động, đảm bảo đồng tâm để tránh rung lắc gây mòn trục.
Bước 4: Cấu hình PLC: Thiết lập tần số đọc xung trong PLC phù hợp với tần số đáp ứng 35kHz của thiết bị.
Bước 5: Vận hành thử: Quay trục chậm để kiểm tra chiều xung (A trước B hoặc B trước A) và điều chỉnh lại nếu cần.

Sản phẩm sử dụng chung

Để hệ thống vận hành đồng bộ, Encoder Autonics EP50S8-1024-2F-P-5 thường được kết hợp với:

Bộ điều khiển lập trình PLC (Siemens S7-1200, Mitsubishi FX Series, Omron CP).
Biến tần điều khiển tốc độ động cơ.
Màn hình HMI hiển thị tốc độ/vị trí thực tế.
Khớp nối mềm (Coupling) để kết nối trục Encoder với trục máy.

Ứng dụng thực tế

Máy đóng gói: Kiểm soát chiều dài màng phim, định vị vị trí cắt.
Băng tải công nghiệp: Đo quãng đường di chuyển của sản phẩm, điều khiển dừng chính xác.
Máy CNC & Robot: Phản hồi vị trí trục quay để điều khiển servo.
Máy dệt/in: Đồng bộ hóa tốc độ các trục quay để đảm bảo chất lượng sản phẩm.

Câu hỏi thường gặp (FAQ)

1. Encoder này dùng nguồn bao nhiêu V?
Sản phẩm sử dụng nguồn 5VDC ±5%. Vui lòng không dùng nguồn 12V hoặc 24V vì sẽ làm hỏng cảm biến.

2. Ngõ ra PNP khác gì NPN?
Ngõ ra PNP sẽ xuất tín hiệu mức cao (VCC) khi kích hoạt, phù hợp với các PLC có ngõ vào Common âm.

3. 1024 P/R nghĩa là gì?
Nghĩa là khi trục quay đúng 1 vòng, thiết bị sẽ phát ra 1024 xung điện.

4. Thiết bị có chịu được nước không?
Có, với chuẩn IP65, thiết bị chống được bụi hoàn toàn và chống được tia nước áp lực thấp từ mọi hướng.

5. Tần số đáp ứng 35kHz là gì?
Đây là tốc độ xử lý xung tối đa. Nếu bạn quay quá nhanh khiến số xung/giây vượt quá 35.000, PLC sẽ không đọc kịp.

6. Có thể thay thế cho các dòng Encoder khác không?
Có thể, nếu sản phẩm thay thế có cùng thông số: 1024 xung, nguồn 5V, ngõ ra PNP và cùng kích thước trục.

7. Tại sao tôi lắp vào nhưng PLC không nhận xung?
Hãy kiểm tra lại nguồn 5V, kiểm tra xem đã nối Common cho ngõ ra PNP chưa và dây dẫn có bị đứt không.

8. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Vina.

9. Tôi có thể mua CO/CQ cho sản phẩm này không?
AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.

10. Thời gian giao hàng là bao lâu?
Tùy vào tình trạng kho, AUT VN hỗ trợ giao hàng nhanh hỏa tốc tại TP.HCM và gửi chành xe toàn quốc.
