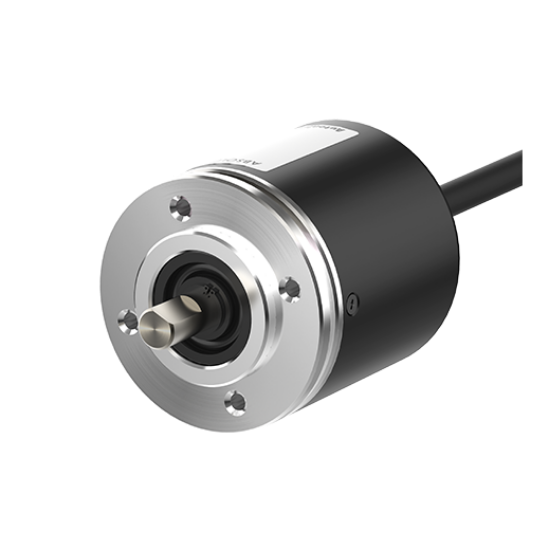

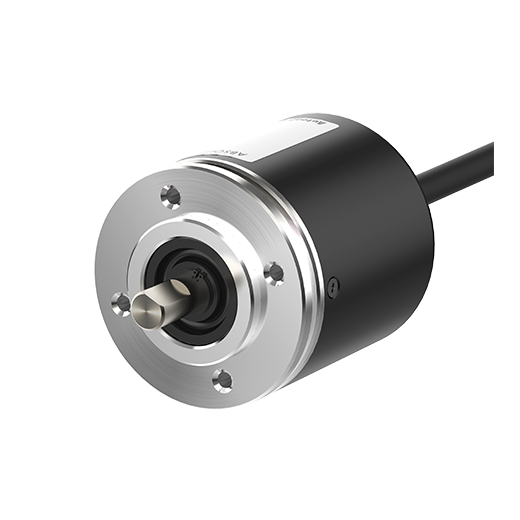

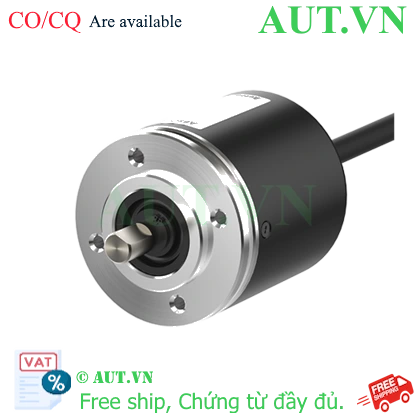

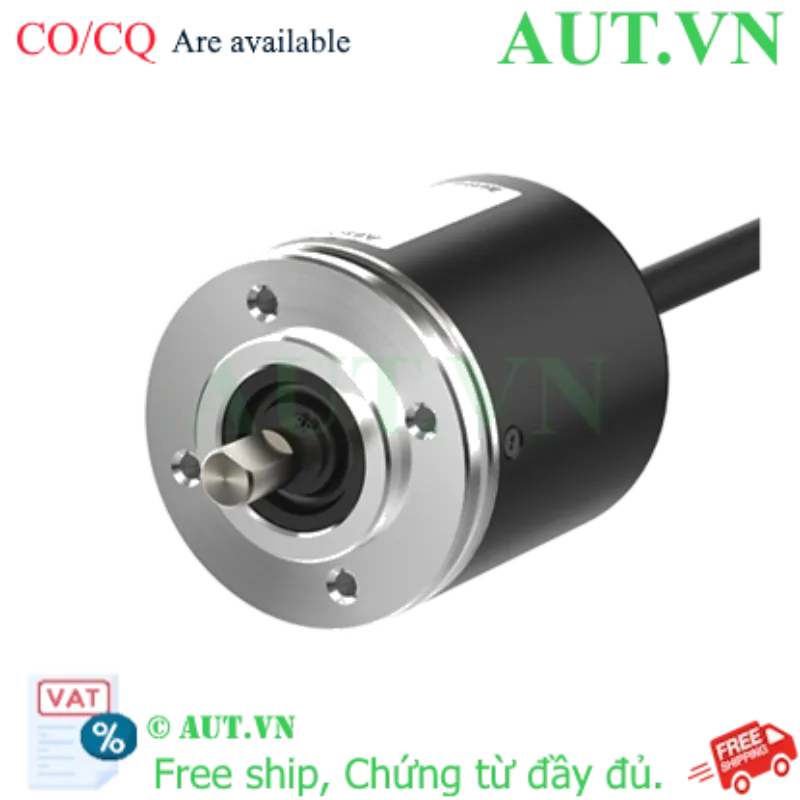

Encoder Autonics EP50S8-1024-2R-N-5 | 1024 Xung, Ngõ ra NPN, Chuẩn IP65

Độ phân giải chính xác: 1024 xung/vòng (P/R) giúp kiểm soát vị trí chi tiết.
Ngõ ra tín hiệu: NPN Open Collector, tương thích cao với PLC và bộ điều khiển.
Nguồn cấp điện: 5VDC ±5% ổn định cho các hệ thống điện tử.
Tiêu chuẩn bảo vệ: IP65 kháng bụi và nước, hoạt động bền bỉ trong môi trường công nghiệp.
Hiệu suất vận hành: Tốc độ quay tối đa lên đến 3000 rpm.

nhà chế tạo: Autonics

SKU: EP50S8-1024-2R-N-5

Giá cũ: 3.924.300 ₫

Giá bán: 3.139.440 ₫

Số lượng:

Giới thiệu Cảm biến Encoder Autonics EP50S8-1024-2R-N-5

Trong kỷ nguyên công nghiệp 4.0, việc giám sát chính xác vị trí, tốc độ và hướng chuyển động của máy móc là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Encoder Autonics EP50S8-1024-2R-N-5 là dòng cảm biến đo vòng quay (Rotary Encoder) tăng dần cao cấp, được thiết kế để cung cấp phản hồi chính xác tuyệt đối thông qua các xung điện kỹ thuật số. Với độ phân giải 1024 xung/vòng và ngõ ra NPN, đây là giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu sự khắt khe về độ chính xác, được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của sản phẩm

Độ phân giải cao: 1024 xung/vòng cho phép chia nhỏ một vòng quay thành 1024 phần, giúp đo lường vị trí cực kỳ tinh vi.
Độ bền công nghiệp: Đạt chuẩn IP65, bảo vệ thiết bị khỏi bụi bẩn và tia nước, lý tưởng cho các nhà máy sản xuất thực phẩm, bao bì hoặc cơ khí.
Tương thích linh hoạt: Ngõ ra NPN Open Collector dễ dàng kết nối với hầu hết các dòng PLC phổ biến như Mitsubishi, Siemens, Omron.
Vận hành ổn định: Khả năng chịu tải và tốc độ quay lên đến 3000 vòng/phút mà không gây sai số xung.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật chi tiết (Technical Specifications)
Model	EP50S8-1024-2R-N-5
Độ phân giải	1024 P/R (Xung/Vòng)
Mã ngõ ra	Mã nhị phân (Binary code)
Kiểu ngõ ra điều khiển	NPN mạch thu hở (Open Collector)
Tần số đáp ứng tối đa	35 kHz
Tốc độ quay tối đa	3000 rpm
Mô-men khởi động tối đa	70 gf.cm (0.0069 N.m)
Kiểu kết nối	Loại trục (Shaft type)
Điện áp nguồn cấp	5VDC ±5%
Dòng tiêu thụ	≤ 100 mA (không tải)
Điện trở cách điện	≥ 100 MΩ (500 VDC)
Nhiệt độ vận hành	-10 đến 70℃
Độ ẩm vận hành	35 đến 85% RH
Tiêu chuẩn bảo vệ	IP65 (Tiêu chuẩn IEC)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics EP50S8-1024-2R-N-5

Khi lựa chọn sản phẩm tại AUT VN, quý khách hàng sẽ nhận được những giá trị thực tế sau:

Tối ưu hóa quy trình: Loại bỏ sai số trong đo lường, giúp sản phẩm đầu ra đạt độ đồng nhất tuyệt đối.
Giảm thiểu Downtime: Độ bền vật lý cao giúp giảm tần suất thay thế và bảo trì máy móc.
Lắp đặt nhanh chóng: Thiết kế chuẩn công nghiệp giúp kỹ thuật viên triển khai hệ thống trong thời gian ngắn nhất.
Yên tâm về chất lượng: Cam kết hàng chính hãng 100% với đầy đủ chứng chỉ CO/CQ.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra nguồn điện: Sử dụng đồng hồ đo để đảm bảo nguồn cấp chính xác là 5VDC. Tuyệt đối không cấp nguồn 12V hoặc 24V vì sẽ gây cháy IC ngay lập tức.
Lắp đặt cơ khí: Gắn trục Encoder vào trục động cơ hoặc trục máy. Đảm bảo trục được căn chỉnh thẳng tâm để tránh rung lắc và mòn bạc đạn.
Đấu nối điện: Kết nối dây tín hiệu theo sơ đồ NPN. Chân tín hiệu nối vào Input PLC, chân chung (Common) nối vào GND.
Cấu hình bộ điều khiển: Thiết lập PLC nhận xung tốc độ cao (HSC) tương ứng với độ phân giải 1024 P/R.
Vận hành thử: Quay trục chậm để kiểm tra chiều xung và tần số đáp ứng trước khi chạy ở tốc độ tối đa 3000rpm.

Sản phẩm thường sử dụng chung

Để tạo thành một hệ thống điều khiển khép kín (Closed-loop), Encoder này thường được kết hợp với:

PLC (Programmable Logic Controller): Siemens S7-1200, Mitsubishi FX series, Omron CP series.
Biến tần (Inverter): Điều phối tốc độ động cơ dựa trên phản hồi từ Encoder.
Động cơ Servo/Stepper: Kiểm soát chính xác vị trí dừng và quãng đường di chuyển.
Màn hình HMI: Hiển thị giá trị tốc độ và vị trí thực tế theo thời gian thực.

Ứng dụng thực tế của sản phẩm

Sản phẩm được tin dùng trong nhiều lĩnh vực công nghiệp trọng yếu:

Ngành bao bì & in ấn: Đo chiều dài màng phim, kiểm soát độ căng của cuộn giấy.
Máy CNC & Cắt Laser: Định vị chính xác tọa độ của đầu cắt.
Robot công nghiệp: Đo góc quay của các khớp cánh tay robot.
Hệ thống băng tải: Kiểm soát tốc độ vận chuyển vật liệu trong kho vận tự động.

Câu hỏi thường gặp (FAQ)

1. Tôi có thể dùng nguồn 24VDC cho Encoder EP50S8-1024-2R-N-5 không?
Trả lời: Tuyệt đối KHÔNG. Model này chỉ hỗ trợ nguồn 5VDC. Nếu dùng 24V, thiết bị sẽ bị hỏng ngay lập tức.

2. Ngõ ra NPN khác gì với PNP?
Trả lời: NPN kéo tín hiệu xuống mức 0V (GND) khi kích hoạt, còn PNP kéo lên mức VCC. Bạn cần chọn Encoder phù hợp với loại Input của PLC bạn đang dùng.

3. Độ phân giải 1024 P/R có ý nghĩa gì trong thực tế?
Trả lời: Có nghĩa là khi trục quay đủ 1 vòng (360 độ), Encoder sẽ phát ra 1024 xung. Điều này cho phép bạn biết vị trí chính xác đến 0.35 độ mỗi xung.

4. Tiêu chuẩn IP65 bảo vệ thiết bị như thế nào?
Trả lời: IP65 giúp thiết bị chống bụi hoàn toàn và chống lại các tia nước phun từ mọi hướng, rất phù hợp cho môi trường xưởng sản xuất.

5. Tốc độ 3000rpm là giới hạn cứng hay có thể chạy nhanh hơn?
Trả lời: Đây là giới hạn khuyến nghị để đảm bảo tuổi thọ bạc đạn và độ chính xác của xung. Chạy quá tốc độ này có thể gây sai số hoặc hỏng cơ khí.

6. Tại sao tôi nên mua Encoder Autonics tại AUT VN?
Trả lời: AUT VN cam kết cung cấp hàng chính hãng, đầy đủ CO/CQ, giá cạnh tranh và đặc biệt là có đội ngũ kỹ thuật hỗ trợ cài đặt tận tình.

7. Sản phẩm này có bảo hành bao lâu?
Trả lời: Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam khi mua tại AUT VN.

8. Encoder này là loại tuyệt đối hay tương đối?
Trả lời: Đây là Encoder tương đối (Incremental), nó đếm xung từ một điểm gốc, không nhớ vị trí khi mất điện.

9. Làm sao để phân biệt dây tín hiệu A, B và Z?
Trả lời: Bạn cần xem sơ đồ đấu dây đi kèm trong catalog. Kênh A và B dùng đo tốc độ/hướng, kênh Z dùng để xác định điểm gốc (Home).

10. AUT VN có hỗ trợ tư vấn chọn Model thay thế nếu model này hết hàng không?
Trả lời: Có, chúng tôi sẽ phân tích thông số kỹ thuật của bạn để đề xuất model tương đương hoặc nâng cấp phù hợp nhất.
