Encoder Autonics EP50S8-1024-3R-N-24 sử dụng nguồn bao nhiêu V?

Model này yêu cầu nguồn cấp từ 12 đến 24VDC để hoạt động ổn định.

Tại sao nên chọn Encoder mã Gray?

Mã Gray chỉ thay đổi 1 bit tại mỗi bước chuyển, giúp loại bỏ sai số đọc tín hiệu (glitch) ở tốc độ cao.

Ngõ ra NPN phù hợp với PLC nào?

Ngõ ra NPN phù hợp với các PLC có đầu vào dạng Sourcing như Mitsubishi, Omron.

Chỉ số IP65 có ý nghĩa gì?

IP65 giúp thiết bị chống bụi hoàn toàn và chống được các tia nước phun, phù hợp môi trường công nghiệp.

Có dùng được với PLC Siemens không?

Có, nếu PLC hỗ trợ đầu vào NPN và có bộ đếm xung tốc độ cao.

Cách kiểm tra Encoder còn hoạt động không?

Dùng đồng hồ vạn năng đo điện áp tại chân Phase A/B khi quay trục.

AUT VN có cung cấp CO/CQ không?

Có, AUT VN cung cấp đầy đủ CO và CQ cho mọi đơn hàng.

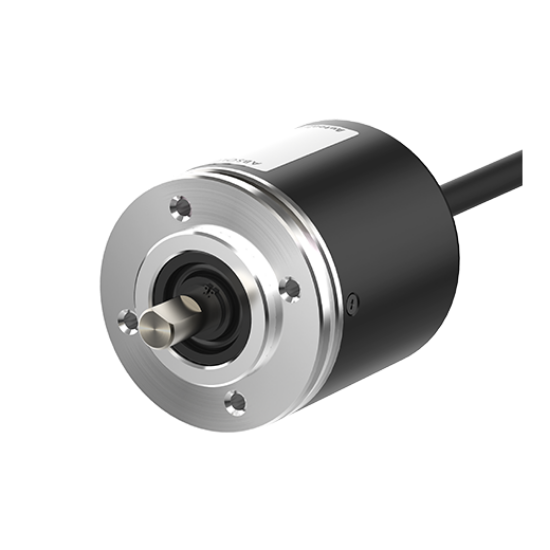

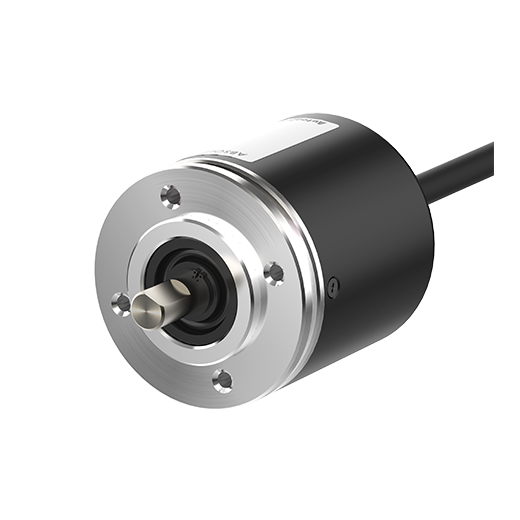

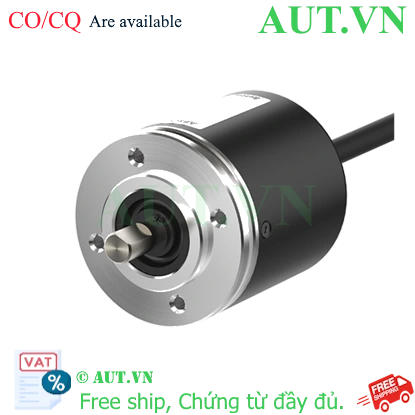

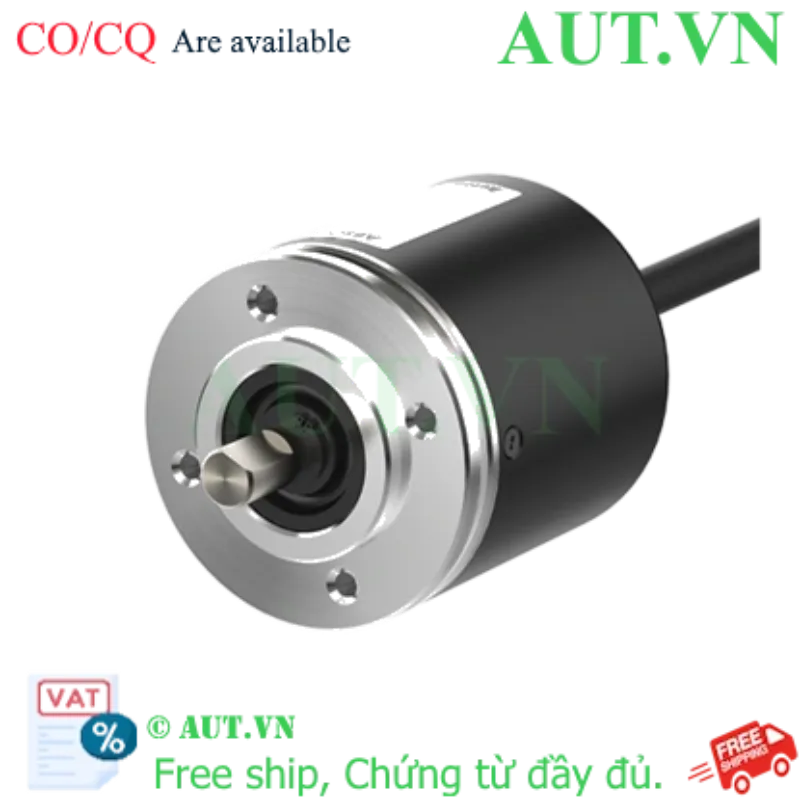

Encoder Autonics EP50S8-1024-3R-N-24 | 1024 Xung, Mã Gray Chống Nhiễu, Ngõ Ra NPN - AUT VN

Độ phân giải cao: 1024 xung/vòng (P/R) giúp kiểm soát chính xác vị trí và tốc độ chuyển động.
Công nghệ Mã Gray (Gray Code): Triệt tiêu hoàn toàn sai số chuyển đổi bit (glitch), chống nhiễu tối ưu cho hệ thống.
Ngõ ra NPN Open Collector: Dễ dàng tích hợp với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron.
Tiêu chuẩn IP65: Khả năng kháng bụi và nước vượt trội, vận hành ổn định trong môi trường công nghiệp.
Điện áp hoạt động: Dải điện áp rộng 12-24VDC, đảm bảo tính linh hoạt và độ bền cao.

nhà chế tạo: Autonics

SKU: EP50S8-1024-3R-N-24

Tải xuống mẫu

Giá cũ: 3.924.300 ₫

Giá bán: 3.139.440 ₫

Giới thiệu về Encoder Autonics EP50S8-1024-3R-N-24

Trong các hệ thống tự động hóa hiện đại, việc đo lường chính xác vị trí và tốc độ là yếu tố sống còn để duy trì chất lượng sản xuất. Encoder Autonics EP50S8-1024-3R-N-24 là dòng cảm biến phản hồi vòng quay (Incremental Encoder) cao cấp, được thiết kế để giải quyết bài toán về độ chính xác và tính ổn định tín hiệu. Với độ phân giải 1024 xung/vòng kết hợp cùng công nghệ mã Gray (Gray Code) tiên tiến, sản phẩm giúp loại bỏ các lỗi đọc sai trạng thái thường gặp ở các dòng encoder thông thường, đảm bảo máy móc vận hành mượt mà ngay cả trong môi trường có độ nhiễu điện từ cao. Sản phẩm được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của sản phẩm

Độ chính xác tuyệt đối: Với 1024 xung trên mỗi vòng quay, thiết bị cung cấp phản hồi cực kỳ chi tiết, giúp hệ thống điều khiển kiểm soát vị trí ở mức vi mô.
Ưu thế vượt trội từ Mã Gray: Khác với mã nhị phân, mã Gray chỉ thay đổi một bit duy nhất tại mỗi bước chuyển. Điều này ngăn chặn hiện tượng "sai số ảo" (glitch) khi truyền tín hiệu tốc độ cao, giúp dữ liệu luôn trung thực.
Thiết kế bền bỉ chuẩn IP65: Khả năng chống xâm nhập của bụi và nước đạt chuẩn quốc tế, giúp thiết bị hoạt động bền bỉ trong các nhà máy thực phẩm, dệt may hoặc môi trường ẩm ướt.
Khả năng tương thích cao: Ngõ ra NPN Open Collector giúp việc đấu nối vào các bộ điều khiển PLC, bộ đếm (counter) trở nên đơn giản và nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	EP50S8-1024-3R-N-24
Độ phân giải	1024 P/R (Xung/vòng)
Kiểu mã ngõ ra	Mã Gray (Gray Code)
Loại ngõ ra	NPN Open Collector (Mạch thu hở)
Tần số đáp ứng tối đa	35 kHz
Tốc độ quay tối đa	3000 rpm
Điện áp nguồn cấp	12 - 24 VDC (±5%)
Dòng tiêu thụ	≤ 100 mA (không tải)
Cấp bảo vệ	IP65 (Tiêu chuẩn IEC)
Phương thức kết nối	Cáp kết nối trục (Cable connection)
Nhiệt độ vận hành	-10 đến 70℃
Trọng lượng	≈ 398 g

Nguồn tham khảo: Autonics Global Official

Lợi ích khi lựa chọn Encoder Autonics tại AUT VN

Khi đầu tư vào Encoder Autonics EP50S8-1024-3R-N-24 thông qua AUT VN, doanh nghiệp sẽ nhận được:

Tối ưu hóa hiệu suất (Uptime): Công nghệ mã Gray giúp giảm thiểu các lỗi dừng máy đột ngột do nhiễu xung, đảm bảo dây chuyền hoạt động liên tục.
Nâng cao độ chính xác sản phẩm: Phản hồi vị trí cực chuẩn giúp các ứng dụng như đóng gói, cắt màng hoặc cánh tay robot đạt độ lặp lại cao nhất.
Tiết kiệm chi phí dài hạn: Tiêu chuẩn IP65 giúp kéo dài tuổi thọ thiết bị, giảm thiểu tần suất thay thế và bảo trì trong môi trường khắc nghiệt.
Hỗ trợ kỹ thuật chuyên nghiệp: AUT VN không chỉ bán sản phẩm mà còn đồng hành cùng bạn trong việc tư vấn giải pháp tích hợp hệ thống.

Hướng dẫn lắp đặt và vận hành chuẩn (How-to)

Chuẩn bị cơ khí: Sử dụng khớp nối (coupling) chất lượng để kết nối trục Encoder với trục động cơ, đảm bảo độ đồng tâm tuyệt đối để tránh rung lắc gây sai số.
Lắp đặt cố định: Gắn Encoder lên giá đỡ chắc chắn, tránh các tác động lực cơ học trực tiếp lên trục quay.
Đấu nối điện: Kết nối các chân tín hiệu (VCC, GND, Phase A, B, Z) theo sơ đồ. Nên sử dụng cáp bọc kim (shielded cable) để triệt tiêu nhiễu điện từ.
Cấu hình hệ thống: Thiết lập bộ đếm tốc độ cao (High-speed Counter) trên PLC để nhận diện chính xác ngõ ra NPN và độ phân giải 1024 xung.
Kiểm tra vận hành: Chạy thử ở tốc độ thấp để kiểm tra chiều quay và tín hiệu, sau đó tăng dần lên tốc độ làm việc thực tế (không quá 3000 rpm).

Sản phẩm kết hợp tối ưu (isRelatedTo)

Để đạt hiệu quả vận hành cao nhất, AUT VN khuyến nghị kết hợp với:

PLC Autonics (Dòng XGB/AXP): Xử lý tín hiệu xung tốc độ cao cực nhanh.
Biến tần (Inverter) Autonics: Điều khiển chính xác tốc độ động cơ dựa trên phản hồi từ Encoder.
Cáp tín hiệu chống nhiễu: Đảm bảo tín hiệu xung sạch, không bị ảnh hưởng bởi biến tần hoặc động cơ công suất lớn.

Ứng dụng thực tế (PropertyValue)

Ngành đóng gói: Kiểm soát chiều dài màng film, định vị cắt trong máy đóng gói bao bì.
Hệ thống Logistics: Đo quãng đường và vị trí chính xác của sản phẩm trên băng tải tự động.
Máy CNC & Chế tạo: Đo lường vị trí trục chính và chuyển động của bàn máy với độ chính xác cao.
Robot công nghiệp: Điều khiển các khớp nối cánh tay robot trong lắp ráp linh kiện điện tử.

FAQ - Giải đáp thắc mắc về Encoder Autonics EP50S8

1. Encoder này có dùng được nguồn 5V không?
Không, model này yêu cầu nguồn cấp từ 12 đến 24VDC. Nếu dùng 5V thiết bị sẽ không hoạt động.

2. Tại sao mã Gray lại tốt hơn mã nhị phân?
Mã Gray chỉ thay đổi 1 bit duy nhất tại mỗi bước chuyển, giúp loại bỏ hoàn toàn hiện tượng nhiễu tín hiệu (glitch) khi chuyển trạng thái.

3. Ngõ ra NPN phù hợp với loại PLC nào?
Ngõ ra NPN (Sinking) phù hợp với các PLC có đầu vào dạng Sourcing (như đa số dòng Mitsubishi, Omron).

4. Chỉ số IP65 có thực sự chống nước được không?
IP65 cho phép thiết bị chống bụi hoàn toàn và chịu được các tia nước phun từ mọi hướng, rất tốt cho môi trường công nghiệp.

5. Tốc độ quay tối đa là bao nhiêu?
Để đảm bảo tuổi thọ vòng bi, bạn nên vận hành thiết bị dưới mức 3000 vòng/phút (rpm).

6. Tôi có thể dùng Encoder này với PLC Siemens không?
Hoàn toàn được, miễn là PLC hỗ trợ nhận tín hiệu NPN và có chức năng đếm xung tốc độ cao.

7. Làm sao để kiểm tra Encoder còn sống hay chết?
Sử dụng đồng hồ vạn năng đo tại chân Phase A/B khi đang quay trục, nếu điện áp dao động luân phiên là thiết bị còn tốt.

8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO (Xuất xứ) và CQ (Chất lượng) cho khách hàng.

9. Độ phân giải 1024 xung có ý nghĩa gì?
Nghĩa là mỗi vòng quay 360 độ sẽ phát ra 1024 xung, cho phép chia nhỏ góc quay xuống khoảng 0.35 độ.

10. Có cần lưu ý gì khi lắp đặt gần biến tần không?
Cần dùng cáp bọc kim và nối đất đúng cách để tránh nhiễu điện từ từ biến tần tác động vào tín hiệu xung.

11. Sản phẩm mua tại AUT VN được bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.

12. Thời gian giao hàng tại TP.HCM là bao lâu?
AUT VN luôn có sẵn hàng, có thể giao ngay trong ngày hoặc trong vòng 24h cho khu vực TP.HCM.
