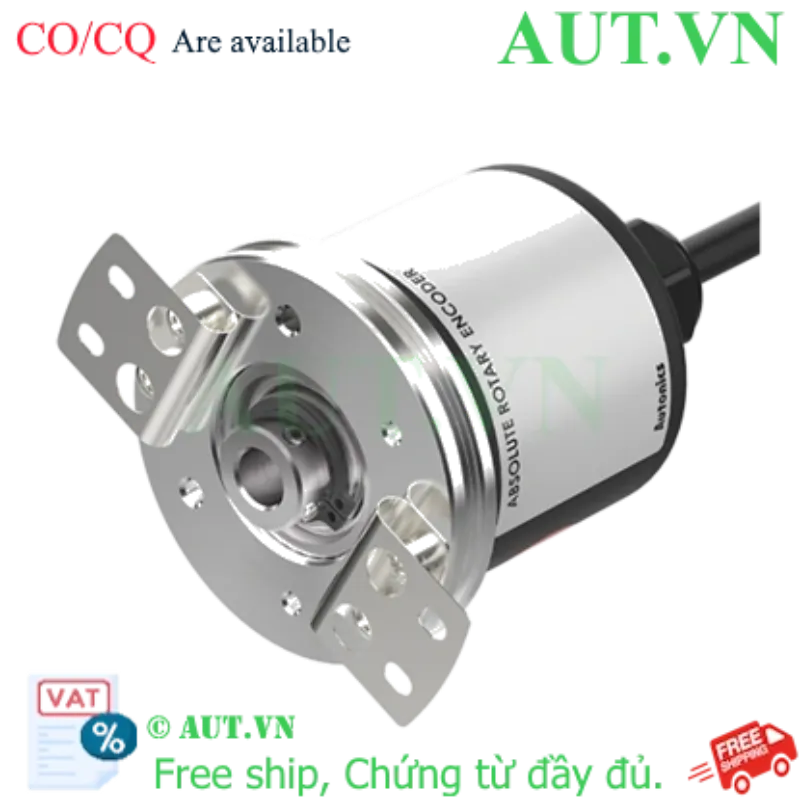

Encoder Autonics EP58HB8-1024-2F-N-5 | 1024 Xung, Ngõ Ra NPN, Trục Mù Ø8mm - Chính Hãng AUT VN
- Độ phân giải cực cao: 1024 xung/vòng (PPR) mang lại độ chính xác tuyệt đối trong đo lường vị trí và tốc độ.
- Chuẩn ngõ ra NPN: Tương thích linh hoạt với các dòng PLC phổ biến nhất hiện nay (Mitsubishi, Siemens, Omron).
- Thiết kế Trục Mù Ø8mm: Chống rung chấn cơ khí, triệt tiêu sai số do lệch tâm, tăng tuổi thọ thiết bị.
- Nguồn cấp ổn định: Vận hành chuẩn 5VDC ±5%, đảm bảo tín hiệu sạch, không nhiễu cho hệ thống điều khiển.
- Độ bền công nghiệp: Chuẩn bảo vệ IP50, hoạt động bền bỉ trong môi trường sản xuất khắt khe.
Giá cũ:
6.537.600 ₫
5.230.080 ₫

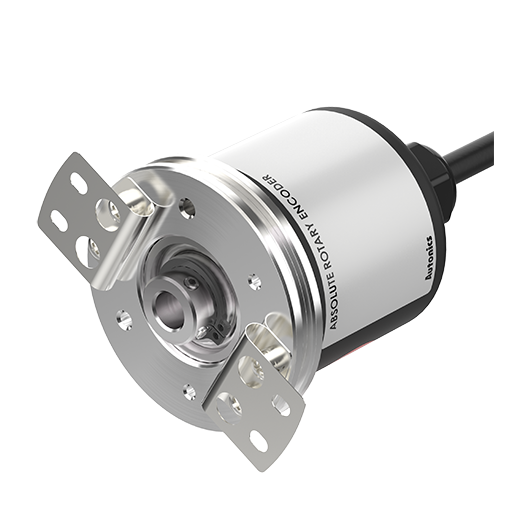

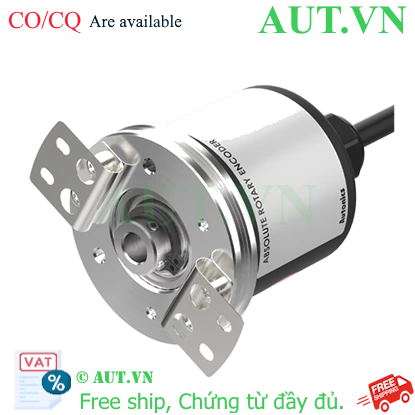

Giới thiệu về Encoder Autonics EP58HB8-1024-2F-N-5
Bạn đang tìm kiếm một giải pháp kiểm soát chuyển động chính xác tuyệt đối cho hệ thống máy móc của mình? Encoder Autonics EP58HB8-1024-2F-N-5 chính là câu trả lời hoàn hảo. Đây là dòng cảm biến mã hóa vòng quay (Rotary Encoder) cao cấp từ thương hiệu Autonics (Hàn Quốc), được thiết kế để giải quyết bài toán về sai số trong các ứng dụng tự động hóa tốc độ cao.
Với độ phân giải lên đến 1024 xung/vòng, thiết bị này giúp các kỹ sư dễ dàng kiểm soát vị trí, góc quay và vận tốc của động cơ với độ nhạy cực cao. Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm chính hãng, đảm bảo đầy đủ chứng chỉ CO/CQ, giúp doanh nghiệp an tâm vận hành và tối ưu hóa chi phí bảo trì.
Điểm nổi bật vượt trội của EP58HB8-1024-2F-N-5
- Độ chính xác phân giải cao: Với 1024 PPR, thiết bị cho phép chia nhỏ chuyển động thành các bước cực nhỏ, lý tưởng cho các ứng dụng định vị tọa độ chính xác trong máy CNC hoặc robot.
- Cấu trúc Trục Mù (Blind Shaft) thông minh: Khác với các dòng trục lồi truyền thống, thiết kế trục mù Ø8mm không nhô ra ngoài, giúp bảo vệ linh kiện bên trong khỏi các lực tác động ngang và rung chấn từ trục động cơ khi kết nối qua khớp nối.
- Tối ưu hóa kết nối PLC: Ngõ ra NPN Open Collector cho phép truyền tín hiệu trực tiếp về bộ điều khiển (PLC) một cách nhanh chóng, giảm thiểu độ trễ tín hiệu.
- Độ tin cậy cao: Thiết bị được chế tạo để hoạt động ổn định trong dải nhiệt độ rộng và môi trường công nghiệp nhiều bụi bẩn (Chuẩn IP50).
Bảng thông số kỹ thuật chi tiết
| Model | EP58HB8-1024-2F-N-5 |
|---|
| Thương hiệu | Autonics (Hàn Quốc) |
|---|
| Độ phân giải | 1024 P/R (Xung/Vòng) |
|---|
| Ngõ ra điều khiển | NPN (Open Collector) |
|---|
| Mã ngõ ra | Binary code (Mã nhị phân) |
|---|
| Nguồn cấp định mức | 5VDC ±5% |
|---|
| Đường kính trục | Ø8mm (Trục mù - Blind Shaft) |
|---|
| Tần số đáp ứng tối đa | 35kHz |
|---|
| Tốc độ quay tối đa | 3000 rpm |
|---|
| Hướng quay | CW (Theo chiều kim đồng hồ) |
|---|
| Cấp bảo vệ | IP50 |
|---|
| Nhiệt độ vận hành | -10 đến 70℃ |
|---|
| Trọng lượng | ~410g |
|---|
Nguồn tham khảo: Autonics Official Website
Lợi ích khi đầu tư sản phẩm tại AUT VN
- Nâng cao hiệu suất sản xuất: Kiểm soát chính xác giúp giảm thiểu tối đa tỷ lệ hàng lỗi, phế phẩm do sai lệch vị trí.
- Tiết kiệm chi phí dài hạn: Thiết kế trục mù và linh kiện cao cấp giúp kéo dài tuổi thọ thiết bị, giảm tần suất dừng máy để sửa chữa (downtime).
- Hỗ trợ kỹ thuật chuyên nghiệp: Khi mua hàng tại AUT VN, quý khách không chỉ mua sản phẩm mà còn mua sự an tâm với dịch vụ tư vấn đấu nối và hỗ trợ kỹ thuật 24/7.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1 - Kiểm tra nguồn cấp: Sử dụng đồng hồ đo điện để đảm bảo nguồn cấp đúng 5VDC. Cảnh báo: Cấp nhầm nguồn 24V sẽ gây hư hỏng ngay lập tức.
- Bước 2 - Lắp đặt cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) Ø8mm để kết nối Encoder với trục máy. Đảm bảo trục được căn chỉnh thẳng tâm để tránh rung động.
- Bước 3 - Đấu nối tín hiệu: Kết nối các chân tín hiệu A, B, Z vào ngõ vào tốc độ cao (High-speed Counter) của PLC theo đúng sơ đồ đấu dây của Autonics.
- Bước 4 - Hiệu chuẩn hệ thống: Cho máy chạy ở tốc độ chậm, kiểm tra giá trị xung nhận được trên PLC để đảm bảo đúng 1024 xung/vòng và hướng quay CW.
Sản phẩm kết hợp tối ưu (isRelatedTo)
Để hệ thống tự động hóa hoạt động hoàn hảo, quý khách nên kết hợp EP58HB8-1024-2F-N-5 với:
- Bộ đếm xung (Counter) Autonics: Dùng để hiển thị số xung thực tế tại hiện trường.
- PLC (Mitsubishi, Siemens, Omron): Bộ não xử lý các tín hiệu xung để điều khiển chuyển động.
- Khớp nối mềm Ø8mm: Phụ kiện bắt buộc để truyền động cho trục mù an toàn.
- Nguồn tổ ong DC 5V: Đảm bảo dòng điện sạch, ổn định cho Encoder.
Ứng dụng thực tế (Application)
- Máy CNC & Máy gia công cơ khí: Định vị chính xác vị trí trục chính và bàn máy.
- Hệ thống băng tải thông minh: Đo lường tốc độ và khoảng cách di chuyển của sản phẩm.
- Robot công nghiệp: Xác định góc quay và vị trí các khớp nối cánh tay robot.
- Máy đóng gói tự động: Đồng bộ hóa tốc độ giữa băng tải và bộ phận đóng gói.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi không được dùng nguồn 24V cho Encoder này?
Model này sử dụng mạch điều khiển nội bộ chuẩn 5VDC. Việc cấp nguồn 24V sẽ gây quá tải và cháy chip xử lý ngay lập tức.
2. Trục mù (Blind Shaft) có ưu điểm gì so với trục lồi?
Trục mù giúp thiết bị trở nên gọn gàng và cực kỳ bền bỉ khi dùng với khớp nối, vì nó triệt tiêu được các lực tác động ngang không mong muốn.
3. Làm sao để biết Encoder đang quay đúng chiều?
Bạn cần kiểm tra tín hiệu pha A và pha B trên PLC. Nếu quay ngược chiều mong muốn, bạn có thể đảo ngược chiều quay của động cơ hoặc cấu hình lại trong PLC.
4. Tôi có thể dùng ngõ ra NPN này cho PLC ngõ vào PNP không?
Không thể dùng trực tiếp. Bạn cần dùng thêm Relay hoặc mạch chuyển đổi mức tín hiệu NPN sang PNP.
5. Tần số 35kHz có ý nghĩa gì?
Đây là tốc độ tối đa mà Encoder có thể gửi xung về. Nếu tốc độ quay quá cao khiến số xung vượt quá 35,000 xung/giây, PLC sẽ bị mất tín hiệu (mất xung).
6. Sản phẩm này có chống nước không?
Với chuẩn IP50, thiết bị chống được bụi bẩn nhưng không chống được nước. Hãy lắp trong tủ điện hoặc hộp bảo vệ nếu môi trường ẩm ướt.
7. Tại sao tôi mua tại AUT VN lại yên tâm hơn?
Vì AUT VN cung cấp hàng chính hãng 100%, có đầy đủ CO/CQ và hỗ trợ kỹ thuật chuyên sâu cho khách hàng.
8. Tôi có thể thay thế bằng model 256 xung không?
Về cơ khí thì được, nhưng về lập trình thì không. Bạn sẽ phải viết lại toàn bộ code điều khiển vị trí trong PLC.
9. AUT VN có giao hàng toàn quốc không?
Có, chúng tôi hỗ trợ giao hàng nhanh chóng trên toàn quốc và có đầy đủ hóa đơn VAT.
10. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics. Lỗi từ nhà sản xuất sẽ được hỗ trợ đổi mới nhanh chóng.
