Tại sao tín hiệu bị nhiễu khi chạy cạnh biến tần?

Biến tần tạo ra nhiễu điện từ rất lớn. Cần đi dây tín hiệu Encoder tách biệt với dây động lực và nối đất lớp bọc kim của cáp.

Tôi có thể dùng Encoder này để đo tốc độ RPM không?

Hoàn toàn được. Bằng cách tính số xung thu được trong 1 giây, bạn dễ dàng quy đổi ra tốc độ RPM của trục.

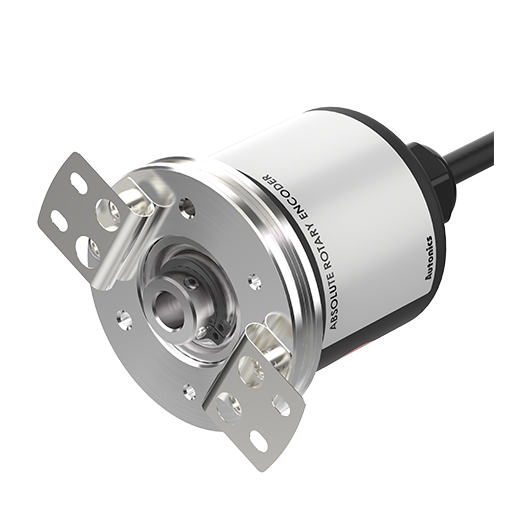

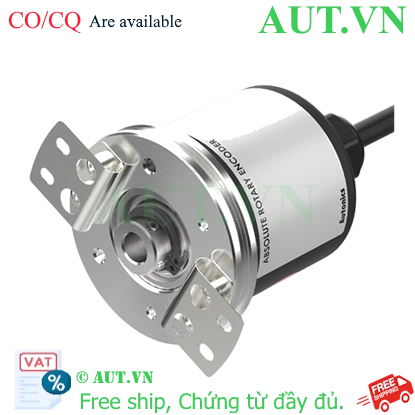

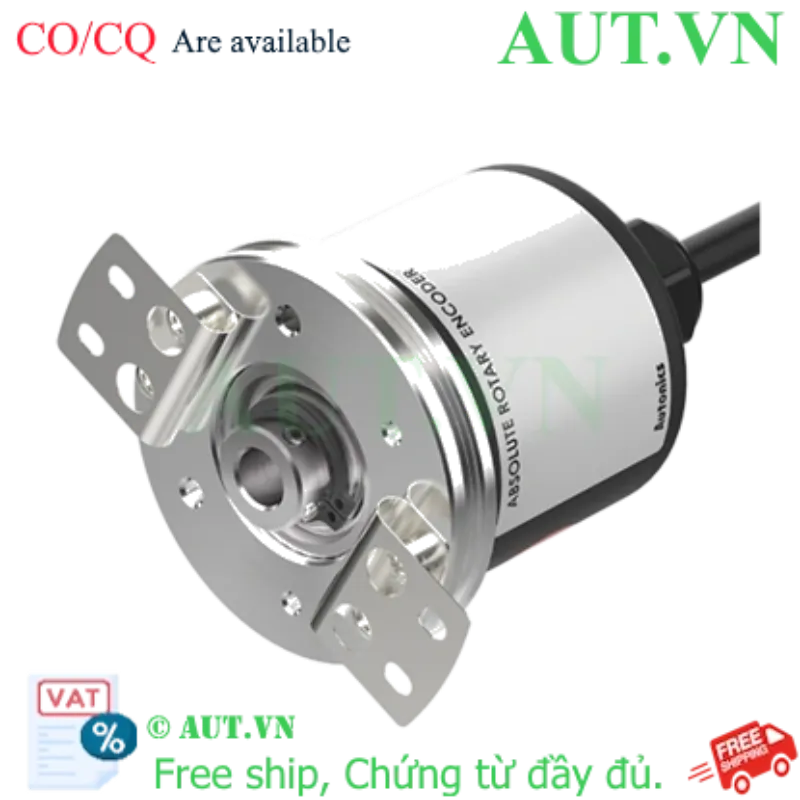

Encoder Autonics EP58HB8-1024-2R-N-24 | 1024 Xung, Ngõ ra NPN, Trục Ø8mm Chính Hãng AUT VN

Độ phân giải: 1024 P/R (Xung/Vòng) đảm bảo độ chính xác đo lường cực cao.
Ngõ ra: NPN Open Collector, tương thích hoàn hảo với các dòng PLC công nghiệp (Mitsubishi, Siemens, Omron).
Thiết kế trục: Blind Shaft (Trục mù) Ø8mm bền bỉ, chịu lực hướng tâm tốt.
Nguồn cấp: 12-24VDC vận hành ổn định, khả năng chống nhiễu điện từ tối ưu.
Tiêu chuẩn: Cấp bảo vệ IP50, tần số đáp ứng 35kHz, chuyên dụng cho môi trường nhà máy.

nhà chế tạo: Autonics

SKU: EP58HB8-1024-2R-N-24

Tải xuống mẫu

Giá cũ: 6.537.600 ₫

Giá bán: 5.230.080 ₫

Giới thiệu Encoder Autonics EP58HB8-1024-2R-N-24

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác vị trí, tốc độ và góc quay là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Encoder Autonics EP58HB8-1024-2R-N-24 là dòng cảm biến xoay tăng dần (Incremental Encoder) cao cấp, được thiết kế để giải quyết triệt để các bài toán đo lường chuyển động quay phức tạp. Với khả năng chuyển đổi chuyển động cơ học thành các xung điện chính xác, sản phẩm là lựa chọn hàng đầu cho các kỹ sư vận hành PLC và bộ đếm xung đòi hỏi sự tin cậy tuyệt đối. Sản phẩm hiện được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của Encoder Autonics EP58HB8

Độ phân giải cực cao: Với 1024 xung/vòng, thiết bị cho phép theo dõi chi tiết từng chuyển động nhỏ nhất, loại bỏ sai số trong quá trình vận hành máy.
Khả năng tương thích linh hoạt: Ngõ ra NPN Open Collector giúp kết nối trực tiếp và dễ dàng với các hệ thống điều khiển phổ biến mà không cần thêm mạch đệm phức tạp.
Độ bền cơ khí vượt trội: Thiết kế trục mù Ø8mm giúp tăng cường độ cứng vững, tối ưu hóa việc lắp đặt với các khớp nối giảm chấn, giúp kéo dài tuổi thọ vòng bi.
Hiệu suất vận hành ổn định: Tần số đáp ứng lên đến 35kHz đảm bảo tín hiệu truyền tải mượt mà, không bị mất xung ngay cả khi hệ thống vận hành ở tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Encoder Autonics EP58HB8-1024-2R-N-24
Thông số kỹ thuật	Giá trị chi tiết
Model	EP58HB8-1024-2R-N-24
Loại Encoder	Incremental Encoder (Encoder tăng dần)
Độ phân giải	1024 P/R (Xung mỗi vòng quay)
Kiểu ngõ ra	NPN Open Collector (Mạch thu hở)
Điện áp nguồn cấp	12-24VDC (±5%)
Tần số đáp ứng tối đa	35kHz
Tốc độ quay tối đa	3000 rpm
Đường kính trục	Ø8mm (Blind shaft - Trục mù)
Hướng quay	CCW (Ngược chiều kim đồng hồ)
Cấp bảo vệ	IP50 (Chống bụi)
Nhiệt độ vận hành	-10 đến 70°C
Trọng lượng	~410g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi lựa chọn Encoder Autonics tại AUT VN

Nâng cao năng suất: Loại bỏ sai số vị trí, giúp các quy trình đóng gói, cắt gọt, quấn màng đạt độ đồng nhất tuyệt đối.
Giảm thiểu thời gian dừng máy (Downtime): Linh kiện chính hãng Autonics có độ bền công nghiệp cao, hạn chế hỏng hóc vặt, đảm bảo dây chuyền hoạt động liên tục 24/7.
Tiết kiệm chi phí: Thiết kế chuẩn hóa giúp việc thay thế hoặc nâng cấp hệ thống trở nên đơn giản, giảm thời gian và chi phí nhân công.
An tâm tuyệt đối: Sản phẩm tại AUT VN cam kết chính hãng, đầy đủ chứng nhận CO/CQ và chế độ bảo hành chuyên nghiệp.

Hướng dẫn lắp đặt và vận hành chuẩn (How-to)

Bước 1: Kiểm tra nguồn cấp: Sử dụng đồng hồ vạn năng để xác nhận nguồn cấp chuẩn 12-24VDC. Lưu ý: Tuyệt đối không cấp nguồn 220VAC hoặc 5VDC để tránh làm hỏng mạch nội bộ.
Bước 2: Lắp đặt cơ khí: Gắn Encoder vào trục máy thông qua khớp nối mềm (Flexible Coupling). Đảm bảo trục Ø8mm đồng tâm tuyệt đối để tránh rung lắc, gây mòn vòng bi.
Bước 3: Đấu nối dây tín hiệu: Kết nối dây nguồn (+, -) và các dây tín hiệu A, B, Z theo sơ đồ ngõ ra NPN. Khuyến khích sử dụng dây bọc kim (shielded cable) nối đất để chống nhiễu.
Bước 4: Cấu hình PLC & Kiểm tra: Cài đặt thông số 1024 P/R trên PLC. Quay trục thủ công để kiểm tra chiều quay và đối chiếu số xung trả về trên màn hình HMI.

Sản phẩm sử dụng chung (isRelatedTo)

Bộ điều khiển PLC: Tương thích hoàn toàn với Mitsubishi FX Series, Siemens S7-1200, Omron CP1H...
Bộ đếm xung (Digital Counter): Kết hợp với các dòng counter Autonics để hiển thị giá trị thực tế.
Phụ kiện cơ khí: Khớp nối mềm trục 8mm, giá đỡ Encoder chuyên dụng.
Thiết bị điều khiển: Driver & Servo sử dụng làm vòng phản hồi (feedback) vị trí.

Ứng dụng thực tế (Application)

Công nghiệp thực phẩm: Đo chiều dài chính xác của màng bao bì trên băng tải.
Ngành dệt may & Giấy: Kiểm soát số vòng quay của trục vải/giấy, đảm bảo độ dài sản phẩm đồng nhất.
Máy CNC & Gia công: Xác định tọa độ bàn máy trong các hệ thống tự động hóa chính xác.
Robot công nghiệp: Phản hồi vị trí góc quay của các khớp cánh tay máy.

Câu hỏi thường gặp (FAQ)

1. Encoder Autonics EP58HB8-1024-2R-N-24 có thể dùng nguồn 5V được không?
Không. Model này yêu cầu dải nguồn 12-24VDC. Sử dụng nguồn 5V sẽ khiến thiết bị không hoạt động hoặc tín hiệu bị chập chờn.

2. Ngõ ra NPN và PNP khác nhau thế nào?
Ngõ ra NPN (Sinking) kéo tín hiệu xuống 0V khi kích hoạt, còn PNP (Sourcing) đẩy lên VCC. Bạn cần chọn loại khớp với yêu cầu đầu vào (Input) của PLC đang dùng.

3. Chỉ số IP50 có chống nước không?
IP50 chỉ có khả năng chống bụi, KHÔNG chống nước. Bạn nên lắp thiết bị trong tủ điện hoặc hộp bảo vệ nếu môi trường có độ ẩm cao.

4. Tôi có thể thay đổi độ phân giải 1024 xung thành số khác không?
Không. Độ phân giải được quyết định bởi đĩa mã hóa vật lý bên trong. Để thay đổi, bạn cần lựa chọn Model khác.

5. Làm sao để nhận biết hàng chính hãng tại AUT VN?
Sản phẩm tại AUT VN có tem chính hãng, hộp đóng gói chuẩn từ Autonics và đi kèm đầy đủ chứng nhận CO/CQ.

6. Trục mù (Blind shaft) có ưu điểm gì?
Trục mù giúp tăng độ bền cơ học, dễ dàng lắp đặt với các khớp nối tiêu chuẩn và chịu lực hướng tâm tốt hơn khi truyền động.

7. Tại sao tín hiệu bị nhiễu khi máy chạy tốc độ cao?
Có thể do tốc độ vượt quá tần số đáp ứng 35kHz hoặc nhiễu điện. Hãy kiểm tra tốc độ và sử dụng dây bọc kim chống nhiễu.

8. Sản phẩm này được bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Autonics qua hệ thống phân phối của AUT VN.

9. Tôi có thể dùng Encoder này để đo tốc độ vòng quay (RPM) không?
Hoàn toàn được. Bằng cách tính số xung thu được trong một đơn vị thời gian, bạn dễ dàng quy đổi ra tốc độ RPM.

10. Tại sao tín hiệu bị nhiễu cạnh biến tần?
Biến tần tạo nhiễu điện từ lớn. Cần đi dây tín hiệu tách biệt với dây động lực và nối đất lớp bọc kim của cáp.

11. Encoder này có hỗ trợ ngõ ra Z (Zero) không?
Có, model này cung cấp đầy đủ các pha A, B và Z để xác định vị trí gốc (Home) chính xác.

12. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, AUT VN cung cấp dịch vụ tư vấn giải pháp và hướng dẫn kỹ thuật chi tiết cho khách hàng.
