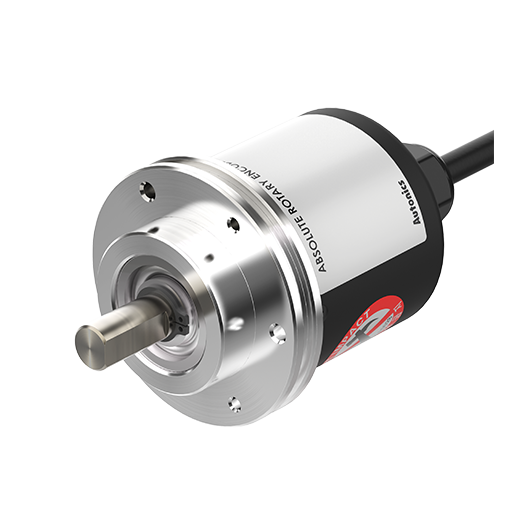

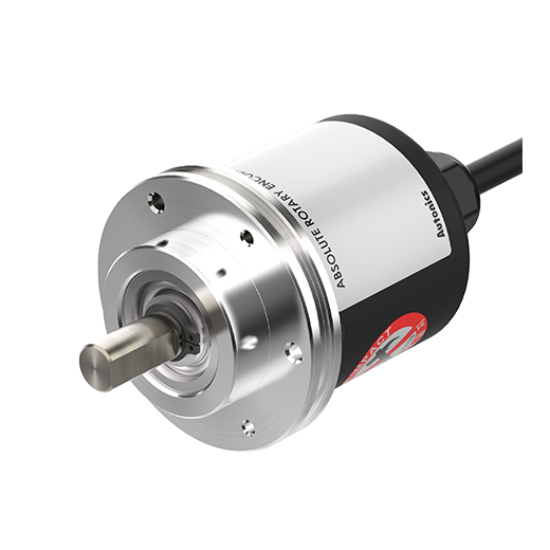

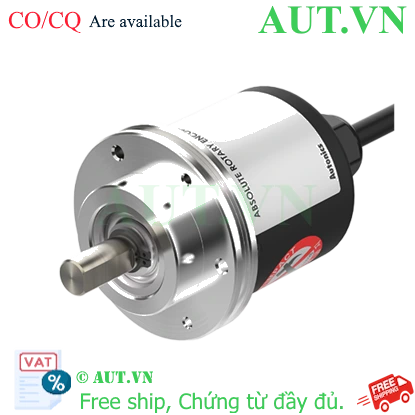

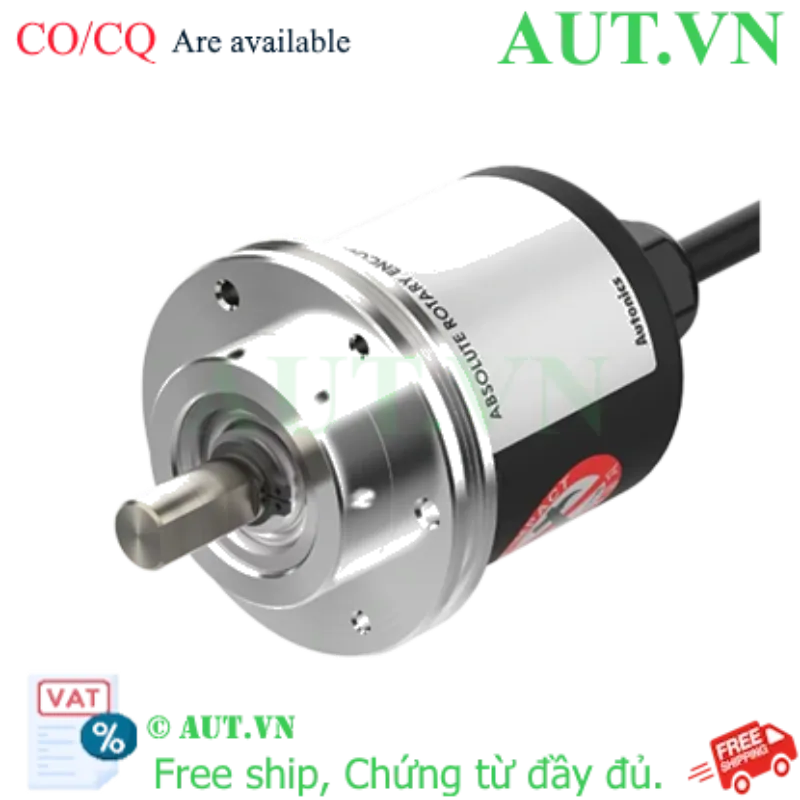

Encoder Autonics EP58SC10-1024-2F-N-24 | 1024 P/R, Trục Ø10mm, Ngõ ra NPN

Độ phân giải cực cao: 1024 P/R (xung/vòng) giúp định vị vị trí và đo tốc độ chính xác tuyệt đối.
Trục tiêu chuẩn công nghiệp: Đường kính trục Ø10mm, dễ dàng lắp đặt và thay thế.
Ngõ ra NPN Open Collector: Tương thích hoàn hảo với các dòng PLC phổ biến (Mitsubishi, Siemens, Omron...).
Nguồn cấp linh hoạt: Hoạt động ổn định trong dải điện áp 12-24VDC.
Độ bền vượt trội: Tiêu chuẩn bảo vệ IP50, thiết kế vỏ kim loại chắc chắn cho môi trường sản xuất.

nhà chế tạo: Autonics

SKU: EP58SC10-1024-2F-N-24

Giá cũ: 6.110.250 ₫

Giá bán: 4.888.200 ₫

Encoder Autonics EP58SC10-1024-2F-N-24: Giải Pháp Đo Lường Vòng Quay Chính Xác Tuyệt Đối

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát chính xác tốc độ, vị trí và hướng quay của động cơ là yếu tố tiên quyết để đảm bảo chất lượng sản phẩm. Encoder Autonics EP58SC10-1024-2F-N-24 là dòng cảm biến xoay tăng (Incremental Encoder) cao cấp, được thiết kế để cung cấp tín hiệu phản hồi thời gian thực với độ tin cậy cực cao.

Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN. Chúng tôi cam kết cung cấp thiết bị đạt chuẩn chất lượng từ Autonics, đầy đủ chứng từ CO/CQ và hỗ trợ kỹ thuật chuyên sâu cho mọi dự án của khách hàng.

Điểm Nổi Bật Của EP58SC10-1024-2F-N-24

Độ phân giải 1024 P/R: Khả năng chia nhỏ một vòng quay thành 1024 xung điện, giúp hệ thống điều khiển nhận diện vị trí với sai số cực thấp.
Thiết kế cơ khí bền bỉ: Vỏ hợp kim chắc chắn cùng tiêu chuẩn IP50 giúp bảo vệ linh kiện bên trong khỏi bụi bẩn, kéo dài tuổi thọ vận hành trong nhà máy.
Khả năng tương thích cao: Ngõ ra NPN Open Collector là chuẩn kết nối phổ biến nhất, giúp việc tích hợp vào các bộ điều khiển PLC trở nên đơn giản và nhanh chóng.
Hiệu suất vận hành ổn định: Tần số đáp ứng lên đến 35kHz và tốc độ quay tối đa 3000 rpm, đảm bảo không xảy ra hiện tượng mất xung khi máy vận hành ở tốc độ cao.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật chi tiết EP58SC10-1024-2F-N-24
Thương hiệu	Autonics
Model	EP58SC10-1024-2F-N-24
Loại Encoder	Incremental Rotary Encoder (Encoder xoay tăng)
Độ phân giải	1024 P/R (Xung/vòng)
Đường kính trục	Ø10mm
Ngõ ra điều khiển	NPN Open Collector (Mạch thu hở)
Nguồn cấp định mức	12-24VDC ⎓ ±5%
Tần số đáp ứng tối đa	35kHz
Tốc độ quay tối đa	3000 rpm
Hướng quay	CW (Theo chiều kim đồng hồ)
Tiêu chuẩn bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃

Lợi Ích Khi Sử Dụng Sản Phẩm

Nâng cao năng suất: Kiểm soát vị trí chính xác giúp giảm thiểu sản phẩm lỗi, tối ưu hóa quy trình sản xuất tự động.
Tiết kiệm chi phí: Độ bền cao giúp giảm tần suất bảo trì, thay thế và hạn chế thời gian dừng máy đột ngột (Downtime).
Dễ dàng triển khai: Kích thước và ngõ ra tiêu chuẩn giúp kỹ sư tiết kiệm thời gian lắp đặt và lập trình.
An tâm về nguồn gốc: Khi mua tại AUT VN, bạn nhận được sản phẩm chính hãng với chế độ bảo hành và hỗ trợ kỹ thuật tốt nhất.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1: Lắp đặt cơ khí: Sử dụng khớp nối (coupling) phù hợp với trục Ø10mm để kết nối Encoder vào trục động cơ. Lưu ý căn tâm chuẩn để tránh rung lắc.
Bước 2: Kết nối nguồn: Cấp nguồn 12-24VDC vào chân nguồn theo đúng sơ đồ đấu nối của Autonics. Tránh đấu ngược cực tính.
Bước 3: Đấu nối tín hiệu: Kết nối các dây tín hiệu Pha A, Pha B và Pha Z vào các chân ngõ vào đếm xung tốc độ cao (High-speed Counter) của PLC.
Bước 4: Cấu hình hệ thống: Thiết lập giá trị 1024 xung/vòng trong chương trình PLC để tính toán chính xác quãng đường hoặc tốc độ.
Bước 5: Kiểm tra vận hành: Chạy thử ở tốc độ thấp, quan sát sự tăng dần của số xung trên màn hình PLC để xác nhận hướng quay và độ chính xác.

Sản Phẩm Sử Dụng Chung (isRelatedTo)

Để đạt hiệu quả tối ưu, quý khách nên kết hợp Encoder này với:

Bộ điều khiển PLC: Các dòng Mitsubishi FX, Siemens S7-1200, Omron...
Khớp nối mềm (Flexible Coupling) Ø10mm: Giảm chấn và bù sai lệch tâm trục.
Cáp tín hiệu chống nhiễu (Shielded Cable): Đảm bảo tín hiệu xung sạch, không bị nhiễu điện từ.
Bộ nguồn DC 24V ổn định: Cung cấp điện áp chuẩn cho thiết bị.

Ứng Dụng Thực Tế (PropertyValue)

Ngành đóng gói: Đo chiều dài màng bao bì, vị trí cắt túi tự động.
Hệ thống băng tải Logistics: Định vị vị trí dừng của kiện hàng trên băng tải phân loại.
Máy gia công CNC: Phản hồi vị trí chính xác cho các trục chuyển động.
Robot công nghiệp: Giám sát góc quay của các khớp nối robot.

Câu Hỏi Thường Gặp (FAQ)

1. Encoder EP58SC10-1024-2F-N-24 là loại nào?
Đây là Encoder xoay tăng (Incremental Encoder) với ngõ ra NPN Open Collector, chuyên dùng để đo tốc độ và vị trí tương đối.

2. Độ phân giải 1024 P/R có ý nghĩa gì?
Nghĩa là mỗi khi trục quay đủ 1 vòng (360 độ), thiết bị sẽ phát ra chính xác 1024 xung điện về bộ điều khiển.

3. Tôi có thể lắp trục này vào động cơ 8mm không?
Không trực tiếp được. Bạn cần sử dụng thêm khớp nối chuyển đổi từ 10mm sang 8mm để đảm bảo độ đồng tâm.

4. Tại sao tôi không cấp nguồn 5V cho thiết bị này?
Model này yêu cầu dải nguồn 12-24VDC. Nếu cấp 5V, thiết bị sẽ không đủ năng lượng để hoạt động hoặc hoạt động không ổn định.

5. Ngõ ra NPN có khác gì so với PNP không?
Có. NPN là kiểu ngõ ra Sink (mức thấp), thường dùng cho các dòng PLC phổ biến ở châu Á. Bạn cần kiểm tra PLC của mình hỗ trợ NPN hay PNP trước khi mua.

6. Tiêu chuẩn IP50 có chống được nước không?
Không. IP50 chỉ có khả năng chống bụi. Bạn nên lắp đặt thiết bị trong tủ điện hoặc môi trường khô ráo để tránh ẩm ướt.

7. Làm sao để tránh bị mất xung khi chạy tốc độ cao?
Hãy đảm bảo tần số đáp ứng không vượt quá 35kHz, sử dụng cáp chống nhiễu và kiểm tra xem PLC có hỗ trợ tần số đếm đó không.

8. Mua hàng tại AUT VN có được đầy đủ giấy tờ không?
Có, AUT VN cung cấp đầy đủ chứng chỉ CO, CQ chính hãng cho các đơn hàng doanh nghiệp.

9. Chính sách bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng. AUT VN hỗ trợ đổi trả nếu có lỗi từ nhà sản xuất.

10. Tôi muốn thay đổi sang loại 2000 P/R có được không?
Được, nhưng bạn phải cài đặt lại hằng số tính toán xung trong chương trình PLC để khớp với độ phân giải mới.

11. Hướng quay CW là gì?
CW (Clockwise) là chiều quay theo kim đồng hồ. Thiết bị này được thiết lập mặc định cho hướng quay này.

12. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, chúng tôi có đội ngũ kỹ thuật hỗ trợ hướng dẫn đấu nối và cài đặt online miễn phí.
