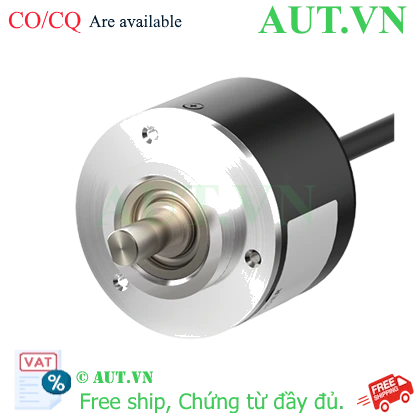

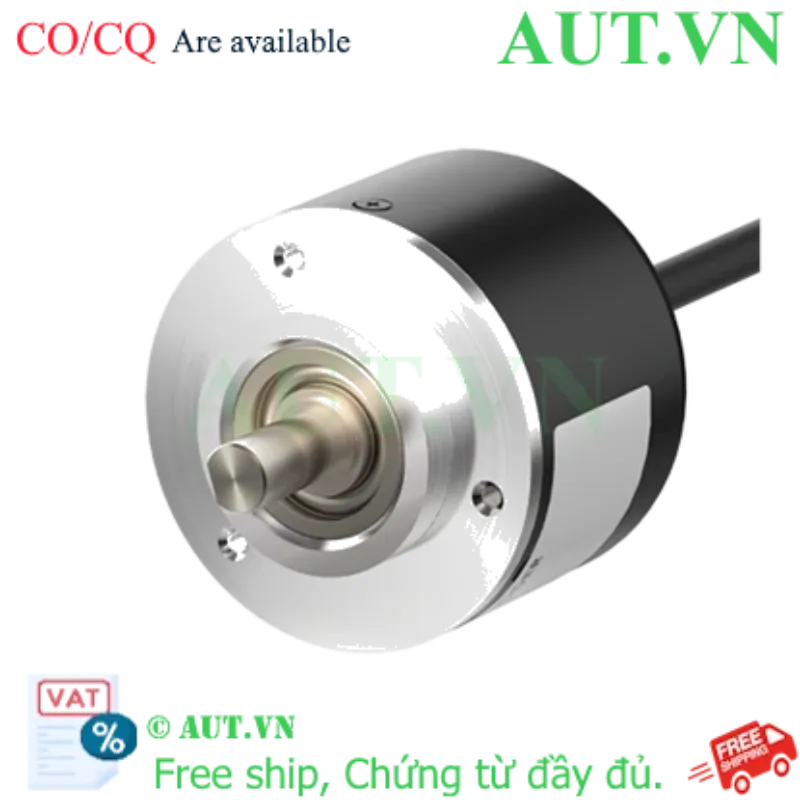

Encoder Tuyệt Đối Autonics MGA50S8-1024-2F-N-24 là giải pháp đo lường vị trí góc quay cao cấp, được thiết kế chuyên biệt cho các hệ thống tự động hóa hiện đại đòi hỏi độ chính xác tuyệt đối và tính an toàn vận hành cao. Khác với các dòng encoder tương đối (Incremental), MGA50S8 sử dụng công nghệ mã nhị phân (Binary code) để xác định vị trí chính xác của trục máy ngay khi vừa cấp nguồn. Điều này giúp doanh nghiệp tối ưu hóa chu kỳ sản xuất, loại bỏ hoàn toàn quy trình chạy về điểm gốc (Home) và ngăn ngừa rủi ro va chạm cơ khí gây hư hỏng thiết bị khi xảy ra sự cố mất điện đột ngột.
Điểm nổi bật của Encoder Autonics MGA50S8-1024-2F-N-24
- Định vị tuyệt đối tức thời: Khả năng lưu trữ vị trí vĩnh viễn, đảm bảo hệ thống hoạt động liên tục và chính xác ngay sau khi khởi động lại mà không cần thiết lập lại.
- Độ phân giải chi tiết cao: Với 1024 xung/vòng, thiết bị cho phép kiểm soát vị trí chính xác đến từng góc quay nhỏ nhất, đáp ứng tiêu chuẩn khắt khe của máy CNC và Robot.
- Tương thích PLC tối đa: Ngõ ra NPN Open Collector là chuẩn phổ biến nhất hiện nay, cho phép kết nối trực tiếp với các bộ điều khiển PLC (Sinking) mà không cần module chuyển đổi phức tạp.
- Độ bền công nghiệp vượt trội: Thiết kế chắc chắn, tiêu chuẩn bảo vệ IP50 giúp thiết bị hoạt động bền bỉ trong môi trường nhà xưởng công nghiệp.
- Tín hiệu truyền tải mượt mà: Tần số đáp ứng lên đến 30kHz đảm bảo dữ liệu được truyền tải tốc độ cao, không xảy ra hiện tượng trễ hay mất xung tín hiệu.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | MGA50S8-1024-2F-N-24 |
| Loại Encoder | Tuyệt đối (Absolute) - Mã nhị phân (Binary) |
| Đường kính trục | Ø8mm |
| Độ phân giải | 1024 P/R |
| Điện áp nguồn cấp | 12-24VDC ±5% |
| Kiểu ngõ ra | NPN Open Collector (Mạch thu hở) |
| Tần số đáp ứng tối đa | 30kHz |
| Tốc độ quay tối đa | 3000 rpm |
| Mô-men khởi động | Max. 70gf.cm (0.00686N.m) |
| Hướng quay mặc định | CW (Theo chiều kim đồng hồ) |
| Cấp bảo vệ | IP50 |
| Sai số định vị | ± 1-bit (LSB) |
| Nhiệt độ vận hành | -10 đến 70℃ |
| Độ ẩm môi trường | 35 đến 85%RH |
| Kiểu kết nối | Cáp trục |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi đầu tư Encoder Autonics MGA50S8
- Tăng năng suất lao động: Tiết kiệm đáng kể thời gian khởi động máy, đưa dây chuyền vào hoạt động ngay lập tức mà không cần chờ đợi quá trình Home máy.
- Đảm bảo an toàn hệ thống: Loại bỏ hoàn toàn nguy cơ va chạm cơ khí do sai lệch vị trí khi xảy ra sự cố mất điện hoặc ngắt quãng nguồn đột ngột.
- Tiết kiệm chi phí dài hạn: Sản phẩm chính hãng Autonics có độ ổn định cực cao, giảm thiểu thời gian dừng máy (downtime) và chi phí bảo trì thay thế.
- Lắp đặt và tích hợp dễ dàng: Trục Ø8mm tiêu chuẩn giúp kỹ thuật viên nhanh chóng lắp đặt vào các hệ thống truyền động hiện có.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Lắp đặt cơ khí: Sử dụng khớp nối mềm (Flexible Coupling) để kết nối trục Encoder Ø8mm với trục động cơ. Lưu ý phải căn chỉnh đồng tâm tuyệt đối để tránh rung lắc và mòn vòng bi.
- Bước 2: Đấu nối điện: Cấp nguồn 12-24VDC theo đúng cực tính (+/-). Kết nối các dây tín hiệu mã nhị phân vào các cổng Input tốc độ cao của PLC.
- Bước 3: Cấu hình phần mềm: Thiết lập chương trình PLC ở chế độ đọc dữ liệu mã nhị phân (Binary) để giải mã chính xác giá trị vị trí.
- Bước 4: Kiểm tra vận hành: Quay trục theo chiều kim đồng hồ (CW) và quan sát giá trị trên màn hình PLC để xác nhận sự tăng tiến của xung.
Sản phẩm sử dụng chung (isRelatedTo)
Để tối ưu hiệu suất, MGA50S8-1024-2F-N-24 nên được kết hợp với:
- Bộ điều khiển PLC: Siemens S7-1200/1500, Mitsubishi FX5U, Omron CP1H.
- Phụ kiện truyền động: Khớp nối trục mềm Ø8mm chất lượng cao.
- Nguồn điện công nghiệp: Bộ nguồn Switching 24VDC (như MeanWell) để đảm bảo nguồn sạch, chống nhiễu.
Ứng dụng thực tế (Application)
- Robot công nghiệp: Định vị góc quay cực kỳ chính xác cho các khớp cánh tay robot.
- Máy đóng gói & Dán nhãn: Kiểm soát vị trí dừng chính xác của màng phim và nhãn dán sản phẩm.
- Máy CNC & Máy phay: Theo dõi vị trí tuyệt đối của các trục X, Y, Z một cách liên tục.
- Hệ thống băng tải thông minh: Phân loại và định vị sản phẩm tự động trên dây chuyền sản xuất.
FAQ - Giải đáp thắc mắc từ chuyên gia AUT VN
1. Encoder tuyệt đối khác gì Encoder tương đối?
Encoder tuyệt đối có khả năng ghi nhớ vị trí góc quay ngay cả khi mất điện, giúp máy làm việc ngay mà không cần chạy về điểm Home như encoder tương đối.
2. Tại sao tôi nên sử dụng ngõ ra NPN?
Ngõ ra NPN (Sinking) là chuẩn tương thích cực tốt với hầu hết các dòng PLC của Nhật Bản (Mitsubishi, Omron), giúp việc đấu nối đơn giản và ổn định.
3. Độ phân giải 1024 P/R có đủ dùng cho máy CNC không?
Hoàn toàn đáp ứng tốt cho các ứng dụng CNC và robot tầm trung với sai số góc chỉ khoảng 0.35 độ.
4. Sản phẩm này có chống nước không?
Thiết bị đạt chuẩn IP50 (chống bụi cơ bản), không chống nước. Nếu dùng trong môi trường ẩm ướt, bạn cần lắp thêm hộp bảo vệ.
5. Tôi có thể dùng nguồn 12VDC được không?
Có, thiết bị hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC ±5%.
6. Hướng quay CW ảnh hưởng thế nào đến dữ liệu?
CW là quay theo chiều kim đồng hồ. Khi quay chiều này, giá trị nhị phân đầu ra sẽ tăng dần từ 0 đến 1023.
7. Mua hàng tại AUT VN có đảm bảo chính hãng không?
AUT VN cam kết 100% chính hãng Autonics, cung cấp đầy đủ CO/CQ và hóa đơn VAT.
8. Chính sách bảo hành như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Autonics Việt Nam thông qua AUT VN.
9. Nếu đấu ngược cực nguồn có sao không?
Có, việc đấu ngược cực hoặc quá áp sẽ làm hỏng mạch điện tử bên trong. Hãy kiểm tra kỹ sơ đồ chân trước khi cấp nguồn.
10. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ qua Zalo 0968.053.025.
