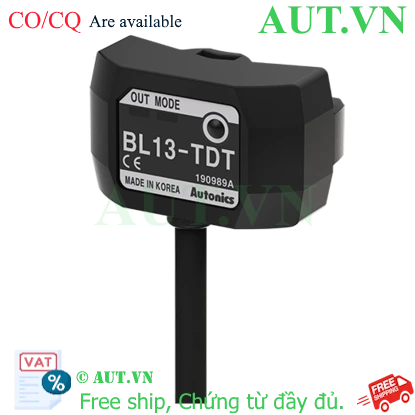

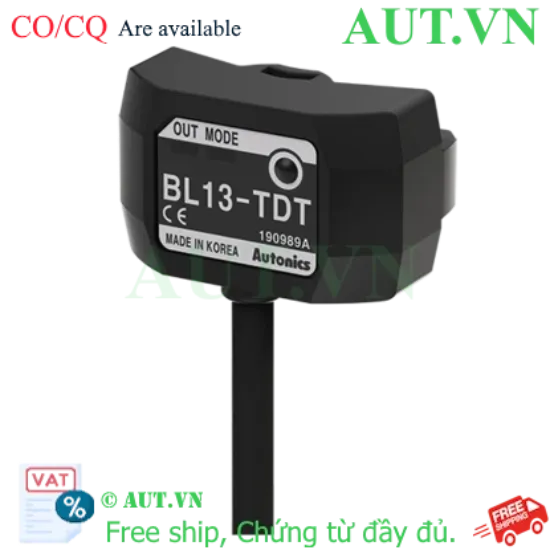

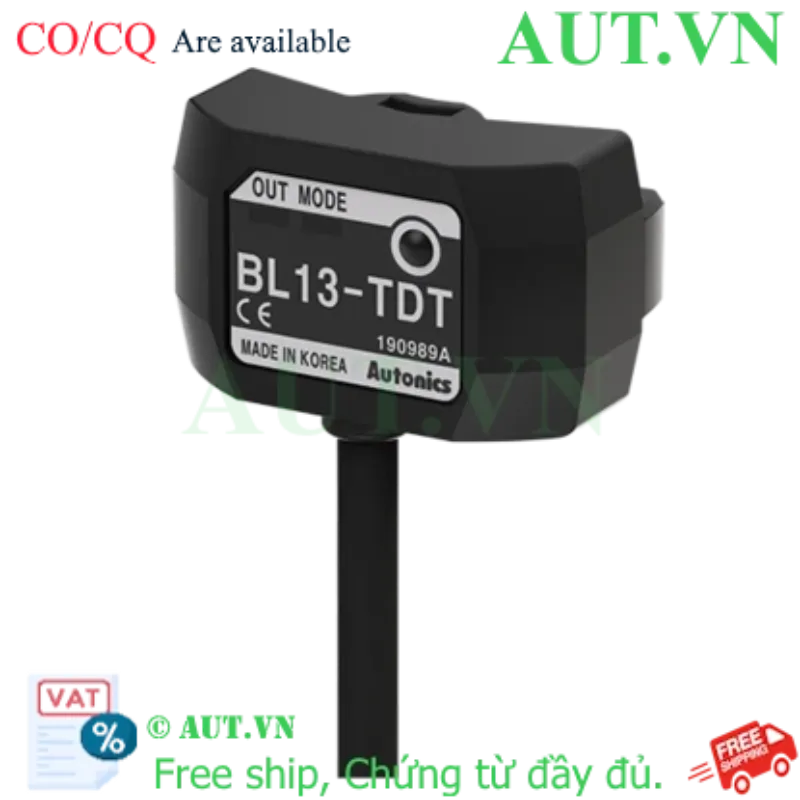

Cảm biến quang điện Autonics BL13-TDT-P: Phát hiện chất lỏng trong ống 6-13mm, Ngõ ra PNP, Đáp ứng nhanh 2ms

Chức năng: Chuyên dụng phát hiện mức chất lỏng trong ống nhựa trong suốt.
Kích thước tương thích: Đường kính ống từ 6mm đến 13mm.
Thông số kỹ thuật: Nguồn 12-24VDC, ngõ ra PNP, thời gian đáp ứng siêu nhanh ≤ 2ms.
Độ bền: Tiêu chuẩn bảo vệ IP64, vỏ Polycarbonate chống va đập.
Linh hoạt: Tùy chọn chế độ Light ON/Dark ON phù hợp mọi nhu cầu điều khiển.

nhà chế tạo: Autonics

SKU: BL13-TDT-P

Tải xuống mẫu

Giá cũ: 1.927.200 ₫

Giá bán: 1.541.760 ₫

Số lượng:

Giới thiệu về cảm biến quang điện Autonics BL13-TDT-P

Cảm biến quang điện Autonics BL13-TDT-P là thiết bị đo lường chính xác cao, được thiết kế đặc biệt để giám sát sự hiện diện của chất lỏng bên trong các đường ống nhựa trong suốt mà không cần tiếp xúc trực tiếp với chất lỏng. Với công nghệ cảm biến quang học tiên tiến, sản phẩm giúp loại bỏ rủi ro nhiễm bẩn và hư hỏng do ăn mòn hóa học, mang lại giải pháp tối ưu cho các hệ thống tự động hóa hiện đại.

Điểm nổi bật của BL13-TDT-P

Độ chính xác tuyệt đối: Sử dụng LED hồng ngoại 950nm giúp phát hiện chính xác sự thay đổi chiết suất khi có chất lỏng đi qua.
Lắp đặt linh hoạt: Thiết kế nhỏ gọn, đi kèm dải buộc chắc chắn, dễ dàng gắn vào các đường ống có đường kính từ 6mm đến 13mm.
Tốc độ phản hồi cực nhanh: Thời gian đáp ứng chỉ 2ms, đảm bảo hệ thống điều khiển PLC phản ứng tức thì, tránh tràn hoặc thiếu hụt nguyên liệu.
Hoạt động ổn định: Vỏ nhựa Polycarbonate đạt chuẩn IP64, chịu được môi trường công nghiệp khắc nghiệt, chống bụi và tia nước.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Loại cảm biến	Thu phát qua ống (Liquid level sensor)
Nguồn cấp điện	12-24VDC ±10%
Ngõ ra điều khiển	PNP (Mạch thu hở / Open Collector)
Thời gian đáp ứng	Tối đa 2ms
Chế độ hoạt động	Light ON / Dark ON (Có thể tùy chỉnh)
Đường kính ống phát hiện	Ø6mm ~ Ø13mm
Kết nối	Cáp đúc sẵn 1m (Ø2.5)
Chất liệu vỏ	Polycarbonate
Cấp bảo vệ	IP64

Lợi ích khi sử dụng cảm biến Autonics BL13-TDT-P

Việc tích hợp BL13-TDT-P vào quy trình sản xuất mang lại nhiều giá trị thiết thực:

Tiết kiệm chi phí: Giảm thiểu sai sót trong vận hành, tránh lãng phí nguyên liệu do tràn ống.
Tăng tuổi thọ thiết bị: Vì là cảm biến không tiếp xúc, sản phẩm không bị ăn mòn bởi hóa chất hoặc chất lỏng trong ống.
Tối ưu vận hành: Dễ dàng tích hợp với PLC, rơ-le trung gian để xây dựng hệ thống cảnh báo mức chất lỏng tự động.

Hướng dẫn sử dụng và lắp đặt (How-to)

Để sản phẩm hoạt động hiệu quả nhất, quý khách vui lòng thực hiện theo các bước sau:

Bước 1: Vệ sinh sạch bề mặt ngoài của ống nhựa tại vị trí lắp đặt cảm biến.
Bước 2: Đặt cảm biến ôm sát vào đường kính ống (từ 6-13mm), sử dụng dải buộc đi kèm để cố định chặt chẽ.
Bước 3: Kết nối dây nguồn (12-24VDC) và dây tín hiệu ngõ ra PNP vào bộ điều khiển PLC hoặc Relay.
Bước 4: Điều chỉnh chế độ Light ON hoặc Dark ON tùy theo logic điều khiển của hệ thống (Phát hiện có nước hay phát hiện mất nước).
Bước 5: Chạy thử và kiểm tra độ nhạy của cảm biến khi chất lỏng đi qua.

Sản phẩm sử dụng chung (isRelatedTo)

Để hoàn thiện hệ thống, quý khách có thể kết hợp BL13-TDT-P với:

Cảm biến BL13-TDT (Ngõ ra NPN): Dành cho các hệ thống điều khiển yêu cầu tín hiệu NPN.
Bộ nguồn DC 24V Autonics: Đảm bảo nguồn cấp ổn định cho cảm biến.
PLC Siemens/Mitsubishi/Omron: Tiếp nhận tín hiệu từ ngõ ra PNP để điều khiển bơm/van.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Y tế & Dược phẩm: Giám sát dịch truyền, kiểm tra mức thuốc trong ống dẫn.
Thực phẩm & Đồ uống: Phát hiện nước, syrup, dầu ăn trong các dây chuyền chiết rót.
Hóa chất: Theo dõi mức axit, kiềm trong các ống dẫn nhựa trong suốt.
Phòng thí nghiệm: Tự động hóa các thiết bị đo lường chất lỏng quy mô nhỏ.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BL13-TDT-P có thể phát hiện chất lỏng màu đục không?
Trả lời: Sản phẩm hoạt động dựa trên nguyên lý quang học, nên hiệu quả nhất với chất lỏng trong suốt hoặc bán trong suốt. Với chất lỏng quá đục hoặc có nhiều bọt khí, độ chính xác có thể giảm.

2. Sự khác biệt giữa BL13-TDT-P và BL13-TDT là gì?
Trả lời: Điểm khác biệt chính là ngõ ra. BL13-TDT-P sử dụng ngõ ra PNP (tín hiệu dương), trong khi BL13-TDT sử dụng ngõ ra NPN (tín hiệu âm).

3. Tôi có thể dùng cảm biến này cho ống kim loại không?
Trả lời: Không. Sản phẩm này chỉ dành cho ống nhựa trong suốt để tia sáng có thể xuyên qua ống và phát hiện chất lỏng.

4. Sản phẩm có chống nước hoàn toàn không?
Trả lời: Sản phẩm đạt chuẩn IP64, nghĩa là chống bụi hoàn toàn và chống được nước bắn từ mọi hướng. Tuy nhiên, không nên ngâm toàn bộ cảm biến trong nước.

5. Làm sao để thay đổi chế độ Light ON và Dark ON?
Trả lời: Bạn có thể điều chỉnh thông qua cài đặt trên thiết bị hoặc thay đổi logic đấu nối trong PLC.

6. Cảm biến này có đi kèm phụ kiện lắp đặt không?
Trả lời: Có, sản phẩm đi kèm dải buộc chuyên dụng để cố định cảm biến vào ống một cách nhanh chóng.

7. Thời gian đáp ứng 2ms có ý nghĩa gì?
Trả lời: Điều này có nghĩa là từ lúc chất lỏng chạm điểm cảm biến đến khi tín hiệu ngõ ra thay đổi chỉ mất 0.002 giây, cực kỳ phù hợp cho các dây chuyền tốc độ cao.

8. AUT VN có cung cấp giấy tờ CO/CQ cho sản phẩm này không?
Trả lời: Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho mọi đơn hàng chính hãng.

9. Sản phẩm có bảo hành bao lâu?
Trả lời: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics. Vui lòng liên hệ đội ngũ kỹ thuật AUT VN để biết chi tiết.

10. Tôi nên chọn nguồn cấp bao nhiêu V cho cảm biến?
Trả lời: Bạn nên sử dụng nguồn DC từ 12V đến 24V. Phổ biến nhất trong công nghiệp là 24VDC để đảm bảo tín hiệu ổn định.

Thông tin chi tiết tham khảo tại Autonics Official.
