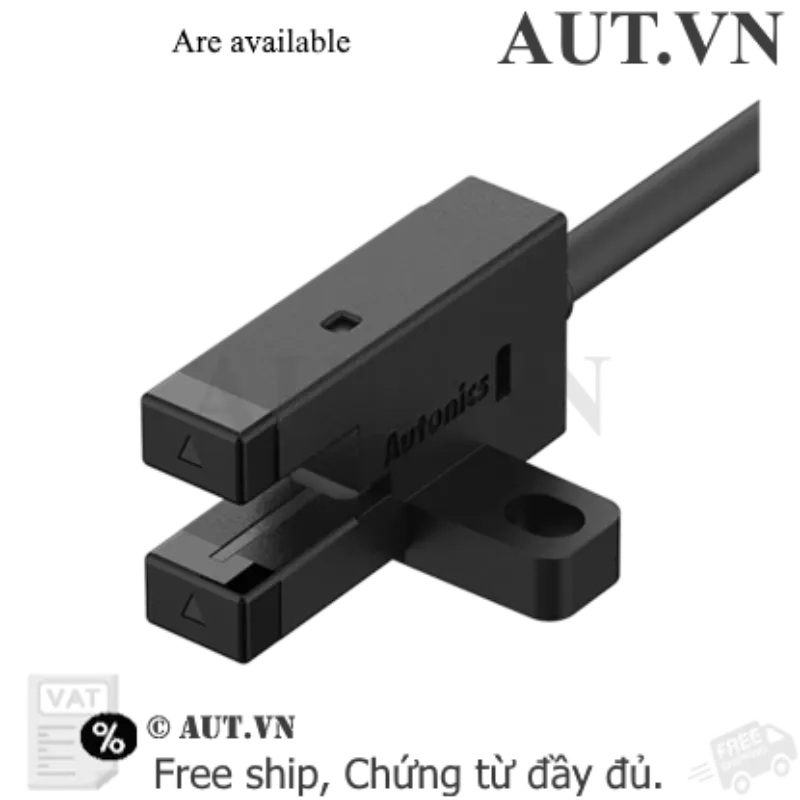

Giới thiệu Cảm biến Quang Siêu Nhỏ Autonics BS5-T1M
Trong các hệ thống tự động hóa hiện đại, việc tối ưu hóa không gian lắp đặt mà vẫn đảm bảo độ chính xác tuyệt đối là một thách thức lớn. Cảm biến quang Autonics BS5-T1M được thiết kế để giải quyết vấn đề này. Với kiểu dáng dạng rãnh (Slot-type) siêu nhỏ, BS5-T1M cho phép phát hiện các vật thể mờ đục đi qua khe hở 5mm với tốc độ phản hồi cực nhanh. Đây là giải pháp lý tưởng cho các kỹ sư muốn nâng cấp hiệu suất đếm sản phẩm và định vị chính xác trong các máy móc cơ khí chính xác.
Điểm nổi bật của Autonics BS5-T1M
- Kích thước tối giản: Thiết kế siêu nhỏ giúp dễ dàng tích hợp vào các vị trí chật hẹp, các thiết bị cầm tay hoặc máy đóng gói nhỏ.
- Tốc độ xử lý vượt trội: Tần số đáp ứng 2kHz cho phép cảm biến nhận diện hàng ngàn xung mỗi giây, loại bỏ hoàn toàn hiện tượng bỏ lỡ sản phẩm khi chạy tốc độ cao.
- Độ chính xác milimet: Sai số (Hysteresis) cực thấp ≤ 0.05mm, đảm bảo tín hiệu kích hoạt chính xác tại đúng vị trí cần thiết.
- Logic điều khiển linh hoạt: Khả năng chuyển đổi giữa Light ON và Dark ON giúp tùy biến dễ dàng theo yêu cầu của chương trình PLC.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | BS5-T1M |
| Loại cảm biến | Quang điện dạng rãnh (Slot-type) |
| Chiều rộng khe hở | 5mm |
| Vật thể phát hiện | Vật thể mờ đục (Kích thước tối thiểu ≥Ø0.8mm × 2mm) |
| Ngõ ra điều khiển | NPN (Mạch thu hở) |
| Điện áp nguồn | 5-24VDC ±10% |
| Tần số đáp ứng | 2kHz |
| Thời gian đáp ứng | Light ON: Max. 20μs | Dark ON: Max. 100μs |
| Độ trễ (Hysteresis) | ≤ 0.05mm |
| Nguồn sáng | LED hồng ngoại (940nm) |
| Chế độ hoạt động | Tùy chỉnh Light ON / Dark ON (bằng dây) |
| Dòng tải tối đa | Max. 100mA |
| Cấu trúc bảo vệ | IP50 (Tiêu chuẩn IEC) |
| Chất liệu vỏ | Nhựa PBT và PC cao cấp |
| Nhiệt độ vận hành | -20 đến 55°C |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi đầu tư Autonics BS5-T1M cho doanh nghiệp
Thay vì sử dụng các loại cảm biến thông thường, việc chọn BS5-T1M mang lại những giá trị thực tế cho dây chuyền sản xuất:
- Nâng cao năng suất: Khả năng đếm 2.000 sản phẩm/giây giúp máy vận hành hết công suất mà không gây lỗi hệ thống.
- Giảm chi phí bảo trì: Độ bền vật liệu PBT/PC và thiết kế tối giản giúp giảm thiểu hỏng hóc vật lý, kéo dài tuổi thọ linh kiện.
- Độ tin cậy cao: Loại bỏ sai số trong đo lường, giúp kiểm soát chất lượng đầu ra đồng nhất, giảm tỷ lệ sản phẩm lỗi.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn cảm biến vào giá đỡ cố định. Đảm bảo vật thể cần phát hiện đi qua chính giữa khe hở 5mm và không có vật cản cố định trong rãnh.
- Bước 2: Kết nối nguồn điện: Cấp nguồn DC từ 5-24V theo đúng sơ đồ màu dây. Lưu ý sử dụng nguồn ổn định để tránh nhiễu tín hiệu.
- Bước 3: Cấu hình ngõ ra: Kết nối dây tín hiệu NPN vào ngõ vào (Input) của PLC. Thiết lập nối dây chọn chế độ Light ON hoặc Dark ON tùy theo logic điều khiển.
- Bước 4: Kiểm tra và Tinh chỉnh: Thử cho vật thể đi qua, quan sát đèn LED chỉ thị trên thân máy để xác nhận trạng thái On/Off trước khi vận hành chính thức.
Sản phẩm kết hợp tối ưu (isRelatedTo)
Để hệ thống vận hành ổn định nhất, BS5-T1M thường được phối hợp cùng:
- PLC (Programmable Logic Controller): Các dòng Siemens S7, Mitsubishi FX, Omron... tương thích ngõ vào NPN.
- Bộ nguồn Switching 24VDC: Cung cấp dòng điện sạch, ổn định cho cảm biến.
- Relay trung gian: Sử dụng khi cần kích hoạt tải công suất lớn hơn từ tín hiệu của cảm biến.
Ứng dụng thực tế của sản phẩm (Application)
- Đếm sản phẩm tốc độ cao: Đếm linh kiện điện tử, chai lọ, bao bì trên băng tải.
- Kiểm tra vị trí: Xác định điểm giới hạn (Limit switch) của xylanh hoặc cánh tay robot.
- Đo tốc độ vòng quay: Kết hợp với đĩa Encoder để tính toán RPM của trục động cơ.
- Máy đóng gói: Phát hiện sự hiện diện của màng phim hoặc sản phẩm trong máy đóng gói thực phẩm/dược phẩm.
Câu hỏi thường gặp (FAQ)
1. Cảm biến BS5-T1M có thể dùng nguồn 12VDC không?
Có, sản phẩm hỗ trợ dải điện áp rộng từ 5-24VDC, nên 12VDC hoạt động hoàn toàn bình thường.
2. Tại sao tôi lắp đặt nhưng cảm biến không xuất tín hiệu?
Bạn hãy kiểm tra 3 điều: (1) Nguồn điện cấp đúng cực, (2) Vật thể có đủ độ mờ đục để chắn tia hồng ngoại không, (3) Chế độ Light ON/Dark ON đã nối dây đúng với logic PLC chưa.
3. Sự khác biệt giữa ngõ ra NPN của BS5-T1M và ngõ ra PNP là gì?
Ngõ ra NPN sẽ kéo tín hiệu về cực âm (0V) khi kích hoạt, trong khi PNP kéo về cực dương (+V). BS5-T1M là NPN nên phù hợp với PLC yêu cầu mức tín hiệu thấp.
4. Khe hở 5mm có quá nhỏ cho ứng dụng của tôi không?
Khe 5mm phù hợp cho các vật thể mỏng hoặc các đĩa Encoder. Nếu vật thể của bạn lớn hơn, bạn vẫn có thể dùng nếu nó có một phần (lưỡi) đi xuyên qua khe này.
5. Sản phẩm này có chịu được môi trường ẩm ướt không?
BS5-T1M đạt chuẩn IP50, nghĩa là chống bụi nhưng không chống nước. Bạn nên lắp trong tủ điện hoặc vị trí khô ráo.
6. Tần số 2kHz có ý nghĩa gì trong thực tế?
Nghĩa là cảm biến có thể đóng/ngắt 2.000 lần trong 1 giây. Điều này cực kỳ quan trọng cho các dây chuyền chạy tốc độ cao để không bị sót sản phẩm.
7. Tôi có thể thay đổi chế độ Light ON sang Dark ON sau khi lắp không?
Có, bạn chỉ cần thay đổi cách đấu nối dây điều khiển theo tài liệu hướng dẫn của Autonics mà không cần thay cảm biến mới.
8. Mua Autonics BS5-T1M tại AUT VN có đảm bảo chính hãng không?
AUT VN cam kết hàng chính hãng 100%, cung cấp đầy đủ giấy tờ CO/CQ để khách hàng yên tâm về chất lượng.
9. Thời gian đáp ứng của cảm biến là bao lâu?
Rất nhanh, chỉ từ 20μs (Light ON) đến 100μs (Dark ON), gần như tức thời.
10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo đúng tiêu chuẩn của Autonics Việt Nam.
