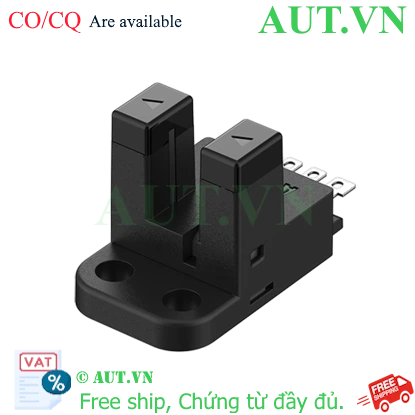

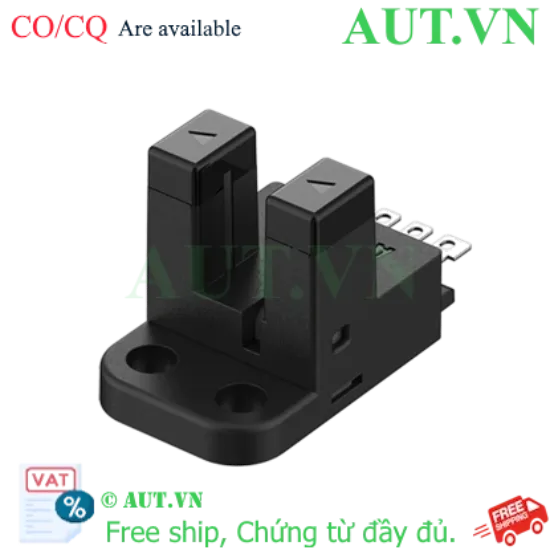

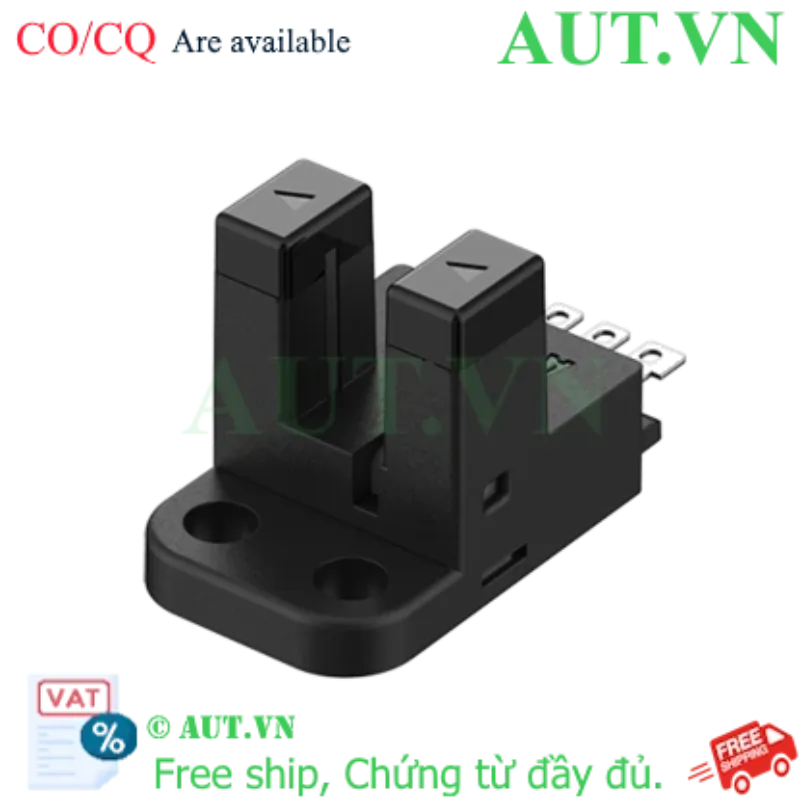

Cảm biến quang Autonics BS5-Y2M - Giải pháp tối ưu cho không gian siêu nhỏ
Trong kỷ nguyên tự động hóa chính xác, việc tìm kiếm một thiết bị cảm biến vừa nhỏ gọn vừa đảm bảo tốc độ phản hồi cao là bài toán nan giải của nhiều kỹ sư. Cảm biến quang Autonics BS5-Y2M chính là câu trả lời hoàn hảo. Với thiết kế dạng khe (Slot-type) hình chữ Y đặc trưng, sản phẩm cho phép tích hợp vào những vị trí chật hẹp nhất trên máy móc mà không làm thay đổi kết cấu cơ khí.
Điểm nổi bật của Autonics BS5-Y2M
Không chỉ đơn thuần là một cảm biến, BS5-Y2M mang đến sự đột phá về hiệu suất vận hành:
- Tốc độ xử lý vượt trội: Tần số đáp ứng lên đến 2kHz giúp hệ thống đếm sản phẩm hoặc kiểm tra vị trí diễn ra tức thì, loại bỏ hoàn toàn độ trễ.
- Độ nhạy cao: Sử dụng LED hồng ngoại bước sóng 940nm, dễ dàng phát hiện các vật thể mờ đục siêu nhỏ với độ chính xác tuyệt đối.
- Lắp đặt linh hoạt: Cấu tạo khe 5mm chuẩn hóa, dễ dàng thay thế và nâng cấp cho các hệ thống máy đóng gói, máy CNC hoặc cánh tay robot.
- Độ bền công nghiệp: Vỏ nhựa PBT cao cấp, chống va đập và chịu được môi trường vận hành khắc nghiệt trong nhà máy.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model |
BS5-Y2M |
| Loại cảm biến |
Cảm biến quang điện dạng khe (Through-beam) |
| Độ rộng khe phát hiện |
5mm |
| Vật thể phát hiện tiêu chuẩn |
Vật thể mờ đục (Tối thiểu Ø0.8mm x 2mm) |
| Ngõ ra (Output) |
NPN (Open Collector) |
| Tần số đáp ứng |
2kHz |
| Thời gian đáp ứng |
Light ON: Max 20μs | Dark ON: Max 100μs |
| Nguồn cấp điện áp |
5-24VDC ±10% |
| Nguồn sáng |
LED hồng ngoại (940nm) |
| Tiêu chuẩn bảo vệ |
IP50 |
| Kiểu kết nối |
Dây dẫn/Giắc cắm chuyên dụng |
Nguồn dữ liệu: Autonics Corporation
Lợi ích khi sử dụng BS5-Y2M cho hệ thống của bạn
- Tối ưu không gian: Kích thước siêu nhỏ giúp giải phóng diện tích lắp đặt, cho phép thiết kế máy gọn gàng hơn.
- Giảm thiểu sai số: Tốc độ đáp ứng cực nhanh giúp loại bỏ hiện tượng bỏ sót sản phẩm trong dây chuyền tốc độ cao.
- Tiết kiệm chi phí: Độ bền cao, ít hỏng hóc, giảm chi phí bảo trì và thay thế định kỳ.
- Tích hợp dễ dàng: Ngõ ra NPN phổ biến, không cần mạch chuyển đổi phức tạp khi kết nối với PLC.
Hướng dẫn lắp đặt và sử dụng (How-to)
Để đảm bảo cảm biến hoạt động chính xác và bền bỉ, quý khách vui lòng thực hiện theo các bước sau:
- Bước 1: Lắp đặt cơ khí - Gắn cảm biến vào vị trí mong muốn sao cho vật thể cần phát hiện đi xuyên qua khe 5mm. Siết chặt vít để tránh rung lắc.
- Bước 2: Đấu nối dây - Kết nối nguồn 5-24VDC (Chú ý đúng cực âm/dương) và dây tín hiệu NPN vào ngõ vào của PLC hoặc Relay.
- Bước 3: Cấu hình chế độ - Lựa chọn chế độ Light ON (tín hiệu xuất ra khi có ánh sáng) hoặc Dark ON (tín hiệu xuất ra khi bị chắn sáng) tùy theo yêu cầu logic của hệ thống.
- Bước 4: Kiểm tra vận hành - Cấp nguồn và cho vật thể đi qua khe để kiểm tra đèn LED chỉ báo và tín hiệu phản hồi từ PLC.
Sản phẩm sử dụng chung và tương thích
Để tối ưu hóa hệ thống, Autonics BS5-Y2M nên được kết hợp cùng:
- Cáp kết nối: Autonics CT-01, CT-02 để đảm bảo truyền dẫn tín hiệu không nhiễu.
- Bộ điều khiển: PLC Mitsubishi FX Series, Siemens S7-1200, Omron CP1H.

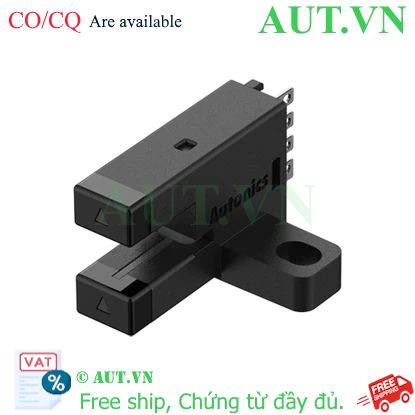

- Thiết bị tương đương: BS5-L2M, BS5-T2M (tùy theo nhu cầu về kiểu dáng và ngõ ra).
Ứng dụng thực tế
Sản phẩm được tin dùng trong nhiều lĩnh vực công nghiệp:
- Máy đóng gói: Phát hiện vị trí màng phim, đếm số lượng bao bì.
- Sản xuất điện tử: Kiểm tra sự hiện diện của linh kiện nhỏ trên bảng mạch PCB.
- Máy dệt/may: Phát hiện đứt chỉ hoặc vị trí vải.
- Robot tự động: Định vị điểm dừng của cánh tay máy trong không gian hẹp.
Câu hỏi thường gặp (FAQ)
1. BS5-Y2M khác gì với BS5-L2M?
BS5-Y2M có thiết kế dạng khe chữ Y, trong khi BS5-L2M có hình dáng chữ L. Cả hai đều có khe 5mm nhưng khác nhau về cách lắp đặt cơ khí.
2. Cảm biến này có thể phát hiện vật thể trong suốt không?
BS5-Y2M tối ưu cho vật thể mờ đục. Với vật thể trong suốt, độ nhạy sẽ giảm đáng kể và có thể không hoạt động chính xác.
3. Ngõ ra NPN là gì và tôi có thể dùng với PLC PNP không?
NPN là ngõ ra cực thu hở, kéo tín hiệu xuống 0V. Nếu dùng với PLC PNP, bạn cần sử dụng một Relay trung gian để đảo tín hiệu.
4. Tần số 2kHz nghĩa là gì?
Nghĩa là cảm biến có thể đóng/ngắt tín hiệu lên đến 2.000 lần trong một giây, phù hợp cho các băng chuyền tốc độ rất cao.
5. Tôi có thể thay đổi chế độ Light ON/Dark ON không?
Có, bạn có thể tùy chỉnh thông qua cách đấu nối dây điều khiển theo sơ đồ hướng dẫn của hãng.
6. Sản phẩm có chống nước không?
BS5-Y2M đạt chuẩn IP50, nghĩa là chống bụi cơ bản nhưng KHÔNG chống nước. Tránh lắp đặt ở nơi bị tia nước bắn vào.
7. Nguồn cấp 5-24VDC là bắt buộc hay có thể dùng 220VAC?
Bắt buộc dùng nguồn DC từ 5V đến 24V. Tuyệt đối không cấp nguồn AC vì sẽ gây cháy thiết bị ngay lập tức.
8. Thời gian giao hàng tại AUT VN là bao lâu?
Chúng tôi luôn sẵn kho số lượng lớn, giao hàng nội thành trong ngày và toàn quốc từ 2-3 ngày làm việc.
9. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) cho mọi đơn hàng.
10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng 12 tháng. Hỗ trợ kỹ thuật 24/7 trong suốt quá trình sử dụng.
Mua cảm biến Autonics BS5-Y2M chính hãng tại AUT VN
AUT VN tự hào là đối tác chiến lược của Autonics tại Việt Nam. Khi lựa chọn chúng tôi, quý khách sẽ nhận được:
- Cam kết 100% chính hãng, phát hiện hàng giả đền gấp 10 lần.
- Hỗ trợ tư vấn giải pháp kỹ thuật miễn phí, giúp tối ưu chi phí đầu tư.
- Giá thành cạnh tranh nhất thị trường kèm chính sách chiết khấu cho doanh nghiệp.
- Xuất hóa đơn VAT đầy đủ, quy trình mua hàng nhanh gọn.
