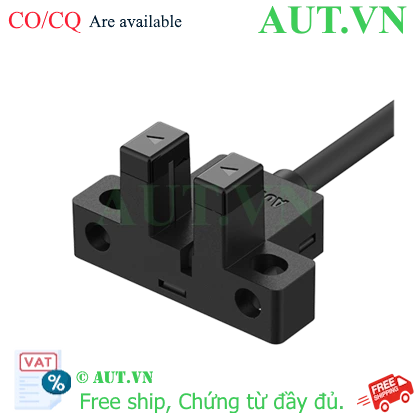

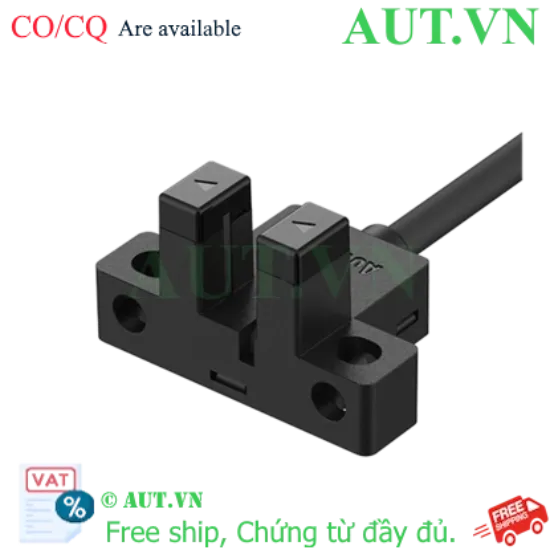

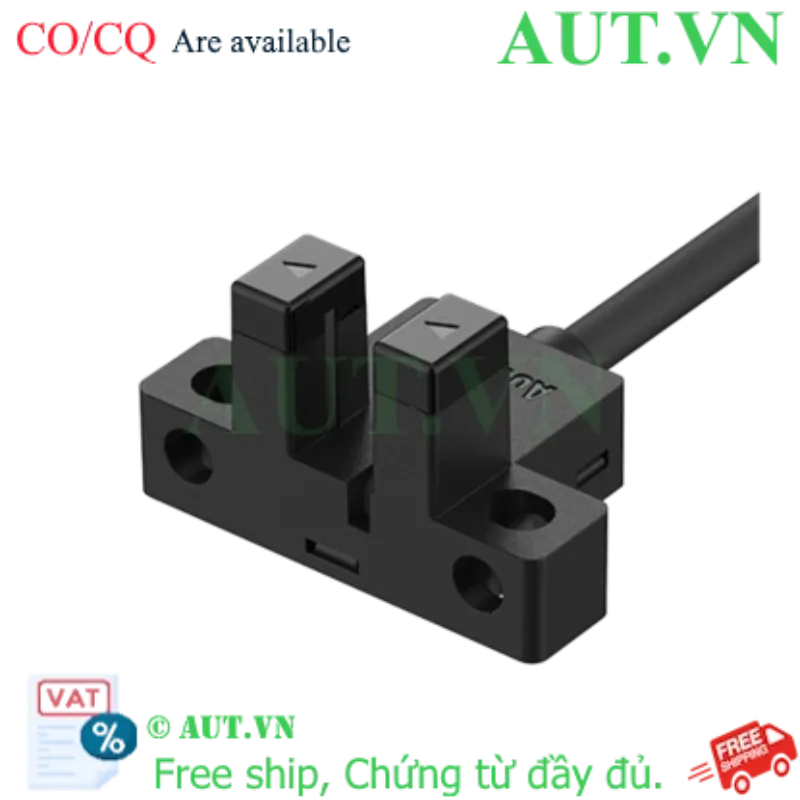

Cảm biến quang điện siêu nhỏ Autonics BS5-L1R-P là giải pháp đo lường và phát hiện vật thể chính xác cao, được thiết kế đặc biệt cho các không gian lắp đặt cực kỳ hạn chế. Với cấu tạo dạng khe (slot type) tinh gọn cùng công nghệ cảm biến quang học tiên tiến, sản phẩm là lựa chọn hàng đầu để nâng cấp các dây chuyền tự động hóa 4.0, giúp kiểm soát chi tiết mọi chuyển động của linh kiện. Tại AUT VN, chúng tôi cung cấp dòng cảm biến Autonics chính hãng, đảm bảo hiệu suất tối ưu và độ bền vượt trội cho hệ thống của bạn.
Điểm nổi bật của Autonics BS5-L1R-P
- Thiết kế Ultra-Compact: Kích thước siêu nhỏ gọn, cho phép lắp đặt tại những vị trí ngặt nghèo nhất trong máy cơ khí chính xác hoặc cánh tay Robot.
- Tốc độ phản hồi siêu nhanh (2kHz): Khả năng đóng ngắt lên đến 2.000 lần/giây, đảm bảo không bỏ sót bất kỳ vật thể nào dù di chuyển với tốc độ cao trên băng tải.
- Độ bền chuẩn công nghiệp: Vỏ nhựa PBT cao cấp kết hợp cảm biến PC giúp tăng khả năng chịu rung động và va chạm vật lý mạnh mẽ.
- Tùy biến linh hoạt: Hỗ trợ chuyển đổi chế độ Light ON hoặc Dark ON dễ dàng thông qua sơ đồ đấu nối, giúp kỹ sư tích hợp nhanh chóng vào hệ thống PLC.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Loại cảm biến | Thu phát (Through-beam) - Dạng khe (Slot type) |
| Chiều rộng khe phát hiện | 5mm |
| Vật thể phát hiện tối thiểu | ≥Ø0.8mm × 2mm (Vật thể mờ đục) |
| Độ trễ hoạt động (Hysteresis) | ≤ 0.05mm |
| Thời gian đáp ứng | Light ON: Max 20㎲ | Dark ON: Max 100㎲ |
| Tần số đáp ứng | 2kHz |
| Nguồn sáng | LED hồng ngoại (Bước sóng 940nm) |
| Chế độ hoạt động | Light ON / Dark ON (Cài đặt qua dây dẫn) |
| Điện áp nguồn cấp | 5-24VDC ⎓ ±10% |
| Ngõ ra điều khiển | PNP (Mạch thu hở) |
| Dòng tải tối đa | 100mA |
| Chỉ báo trạng thái | Đèn LED đỏ (Trạng thái hoạt động) |
| Tiêu chuẩn bảo vệ | IP50 (Chống bụi) |
| Chất liệu chế tạo | Vỏ: PBT, Cảm biến: PC |
Lợi ích vượt trội khi sử dụng Autonics BS5-L1R-P
- Tối ưu năng suất: Tần số 2kHz cho phép đẩy nhanh tốc độ dây chuyền sản xuất mà vẫn đảm bảo độ chính xác khi đếm sản phẩm.
- Giảm thiểu tỷ lệ hàng lỗi (NG): Độ trễ cực thấp giúp định vị chính xác vị trí linh kiện, đặc biệt là các linh kiện điện tử siêu nhỏ.
- Tiết kiệm không gian: Thiết kế siêu nhỏ giải phóng diện tích lắp đặt cơ khí, giúp máy móc trở nên gọn gàng và hiện đại hơn.
- Tiết kiệm chi phí bảo trì: Sản phẩm chính hãng từ AUT VN đảm bảo tuổi thọ linh kiện cao, giảm thời gian dừng máy ngoài ý muốn.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Định vị cơ khí - Lắp cố định cảm biến vào vị trí cần đo, đảm bảo vật thể đi qua chính giữa khe 5mm để đạt độ nhạy tốt nhất.
- Bước 2: Cấp nguồn điện - Kết nối nguồn DC (5-24V). Cần kiểm tra kỹ cực âm (-) và dương (+) để tránh hỏng linh kiện.
- Bước 3: Cấu hình chế độ - Thực hiện đấu nối dây theo sơ đồ của hãng để chọn chế độ Light ON hoặc Dark ON.
- Bước 4: Kết nối tín hiệu - Đấu nối ngõ ra PNP vào chân Input của PLC hoặc qua Relay trung gian nếu tải có dòng > 100mA.
- Bước 5: Kiểm tra vận hành - Cho vật thể chạy qua khe và quan sát đèn LED đỏ để xác nhận tín hiệu phản hồi chính xác.
Sản phẩm kết hợp tối ưu (isRelatedTo)
Để hệ thống đạt độ ổn định cao nhất, AUT VN khuyên bạn nên kết hợp cảm biến này cùng:
- Bộ nguồn DC 24V Autonics: Cung cấp dòng điện sạch, chống nhiễu.
- Bộ điều khiển PLC (Siemens, Omron, Mitsubishi...): Tiếp nhận tín hiệu PNP để xử lý logic.
- Relay trung gian: Bảo vệ ngõ ra khi điều khiển thiết bị công suất lớn.
- Cáp tín hiệu Shielded: Giảm thiểu nhiễu điện từ trong môi trường nhà máy.
Ứng dụng thực tế (PropertyValue)
- Đếm sản phẩm tốc độ cao: Đếm linh kiện điện tử, chip, ốc vít trên băng chuyền tự động.
- Cảm biến hành trình: Làm điểm Home/Limit cho các trục X, Y, Z trong máy CNC, máy in 3D.
- Kiểm tra sự hiện diện: Phát hiện sự hiện diện của linh kiện trong quy trình đóng gói.
- Ngành bao bì: Căn chỉnh mép màng phim hoặc phát hiện đứt giấy/màng nhựa.
Câu hỏi thường gặp (FAQ)
1. Sự khác biệt giữa BS5-L1R-P (PNP) và phiên bản NPN là gì?
Khác biệt ở cực tính ngõ ra: PNP xuất mức điện áp (+) khi kích hoạt, trong khi NPN xuất mức (-). Bạn cần chọn loại phù hợp với chuẩn đầu vào (Sinking/Sourcing) của PLC.
2. Cảm biến này có thể phát hiện vật thể nhỏ nhất kích thước bao nhiêu?
Sản phẩm có khả năng nhận diện vật thể mờ đục với kích thước tối thiểu từ Ø0.8mm x 2mm.
3. Tôi có thể thay đổi Light ON/Dark ON sau khi lắp đặt không?
Có, bạn chỉ cần thay đổi cách đấu nối dây theo sơ đồ kỹ thuật mà không cần thay thế thiết bị mới.
4. Sản phẩm có khả năng chống nước không?
Cảm biến đạt chuẩn IP50 (chống bụi), không có khả năng chống nước. Vui lòng lắp đặt ở nơi khô ráo.
5. Tần số 2kHz có ý nghĩa gì trong sản xuất?
Nó cho phép cảm biến phản hồi 2.000 lần mỗi giây, cực kỳ quan trọng khi đếm các sản phẩm di chuyển với tốc độ rất nhanh.
6. Dải điện áp 5-24VDC có nghĩa là gì?
Có nghĩa là bạn có thể sử dụng nguồn 5V, 12V hoặc 24V để vận hành cảm biến một cách ổn định.
7. Làm thế nào để nhận biết cảm biến đang hoạt động bình thường?
Dựa vào đèn LED đỏ trên thân máy. Khi có vật thể đi qua khe, đèn sẽ chuyển trạng thái theo chế độ đã cài đặt.
8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có. Tất cả sản phẩm tại AUT VN đều đi kèm đầy đủ giấy tờ CO/CQ chính hãng từ Autonics Việt Nam.
9. Tại sao nên dùng cáp chống nhiễu cho cảm biến này?
Vì cảm biến hoạt động ở tần số cao, cáp chống nhiễu (Shielded) sẽ giúp tín hiệu về PLC không bị sai lệch do nhiễu điện từ.
10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Autonics. Liên hệ ngay hotline 0968.053.025 để được hỗ trợ nhanh nhất.
