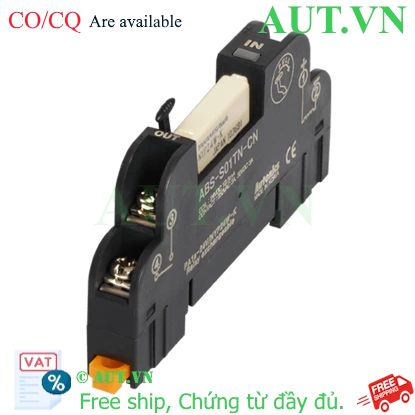

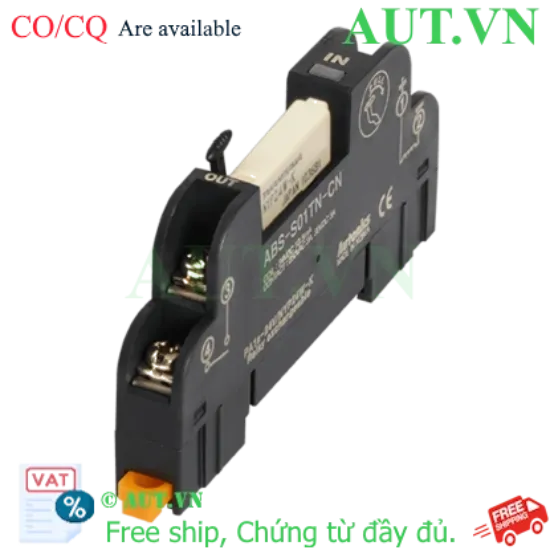

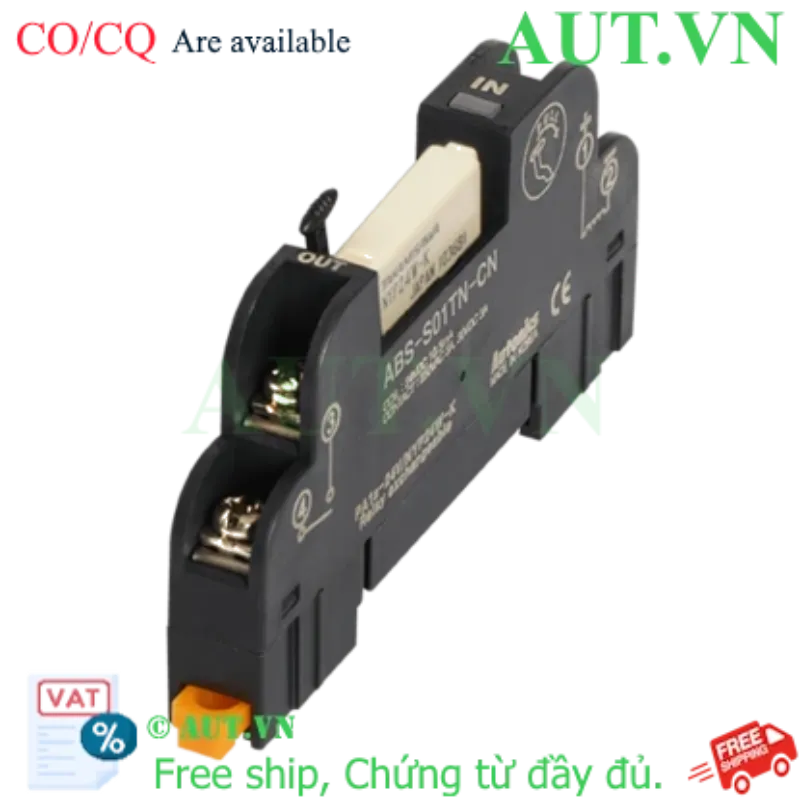

Cầu đấu dây Autonics ABS-S01TN-CN – Giải pháp kết nối tin cậy

Chịu tải 3A / 250VAC, 3A / 30VDC
Điện áp hoạt động 24VDC
1 điểm tiếp xúc relay
Tương thích với relay NYP24W-K
Vỏ Polyamide 6 bền bỉ
Đèn LED hiển thị trạng thái

nhà chế tạo: Autonics

SKU: ABS-S01TN-CN

Tải xuống mẫu

Giá cũ: 231.820 ₫

Giá bán: 207.600 ₫

Số lượng:

Giới Thiệu Cầu Đấu Dây Autonics ABS-S01TN-CN

Cầu đấu dây Autonics ABS-S01TN-CN là giải pháp kết nối hoàn hảo cho các ứng dụng công nghiệp, giúp tối ưu hóa việc đấu nối relay NYP24W-K, đảm bảo sự ổn định và an toàn cho hệ thống của bạn. Với thiết kế thông minh và chất liệu cao cấp, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư và chuyên gia trong lĩnh vực tự động hóa.

Điểm Nổi Bật Vượt Trội

Khả năng chịu tải cao: Hoạt động ổn định với dòng điện lên đến 3A ở cả điện áp AC (250VAC) và DC (30VDC), phù hợp với nhiều loại relay.
Hoạt động tin cậy: Dòng tiêu thụ thấp (≤8.5mA) và điện áp hoạt động 24VDC ±10% đảm bảo hiệu suất tối ưu và tiết kiệm năng lượng.
Tương thích rộng rãi: Đặc biệt được thiết kế để làm việc với relay Autonics NYP24W-K (TAKAMISAWA/Fujitsu), mang lại giải pháp tích hợp đồng bộ.
Báo hiệu trực quan: Tích hợp đèn LED xanh dương giúp dễ dàng theo dõi trạng thái hoạt động của relay.
Chất liệu cao cấp: Vỏ được làm từ Polyamide 6 chắc chắn, chịu nhiệt và chống va đập tốt. Chân đấu nối bằng đồng thau (Brass) đảm bảo dẫn điện tốt và bền bỉ.
Dễ dàng lắp đặt: Hỗ trợ dây dẫn có tiết diện từ AWG22-16 (0,30 đến 1,25 mm²), phù hợp với các tiêu chuẩn dây công nghiệp.
An toàn tuyệt đối: Điện trở cách điện ≥ 1,000 MΩ và độ bền điện môi cao đảm bảo an toàn tối đa trong quá trình sử dụng.

Lợi Ích Khi Sử Dụng

Tăng cường độ tin cậy hệ thống: Kết nối chắc chắn, giảm thiểu nguy cơ chập chờn, lỏng lẻo, đảm bảo hoạt động liên tục cho máy móc và thiết bị.
Tiết kiệm thời gian và chi phí lắp đặt: Thiết kế thông minh giúp việc đấu nối nhanh chóng, đơn giản, giảm bớt công sức cho kỹ thuật viên.
Tối ưu hóa không gian tủ điện: Kích thước nhỏ gọn, cho phép bố trí linh hoạt trong các tủ điện có diện tích hạn chế.
Nâng cao hiệu quả vận hành: Dễ dàng giám sát trạng thái hoạt động nhờ đèn LED báo hiệu, giúp phát hiện sớm các sự cố tiềm ẩn.
Đảm bảo an toàn lao động: Chất liệu cao cấp và thiết kế đạt chuẩn quốc tế giúp giảm thiểu rủi ro về điện.

Thông Số Kỹ Thuật Chi Tiết

Bảng thông số kỹ thuật Cầu đấu dây Autonics ABS-S01TN-CN
Điện áp định mức	24VDC @(=) ±10%
Điện áp và dòng tải định mức	250VAC~ 3A, 30VDC @(=) 3A
Dòng tiêu thụ	≤8.5mA
Relay áp dụng	NYP24W-K [TAKAMISAWA (Fujitsu)]
Số tiếp điểm relay	1 điểm
Bộ chỉ thị	Chỉ thị hoạt động: LED xanh dương
Dây áp dụng	AWG22-16 (0,30 đến 1,25 mm²)
Điện trở cách điện	≥ 1,000 MΩ (500 VDC@(=) megger)
Độ bền điện môi (Giữa các tiếp điểm dòng cuộn)	2,000VAC 50/60Hz trong 1 phút
Độ bền điện môi (Giữa các tiếp tương tự)	750VAC 50 / 60Hz trong 1 phút
Môi trường hoạt động (Nhiệt độ)	-15 đến 55℃
Môi trường bảo quản (Nhiệt độ)	-25 đến 65℃
Môi trường hoạt động (Độ ẩm)	35 đến 85%RH
Môi trường bảo quản (Độ ẩm)	35 đến 85%RH
Chất liệu	Vỏ & BASE: Polyamide 6, TERMINAL PIN: Brass
Trọng lượng	Xấp xỉ 324.5g (10 cái/gói), Xấp xỉ 22.2g (1 cái)

※Công suất tiếp điểm relay cho tải điện trở.
※Dòng tiêu thụ bao gồm cả dòng LED cho 1 relay.
※Trừ điện áp tải định mức 30VDC @(UL_LISTED).
※Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

Ứng Dụng Phổ Biến

Cầu đấu dây Autonics ABS-S01TN-CN được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp, tủ bảng điện, tự động hóa nhà máy, hệ thống chiếu sáng, thiết bị y tế, và các ứng dụng yêu cầu kết nối relay đáng tin cậy. Sản phẩm này hoạt động hiệu quả khi kết hợp với các loại relay có điện áp coil 24VDC như Autonics NYP24W-K.

Hướng Dẫn Sử Dụng

Chọn loại dây dẫn có tiết diện phù hợp (AWG22-16) và tuốt vỏ đầu dây.
Luồn đầu dây vào lỗ đấu nối trên cầu đấu.
Siết chặt ốc giữ dây để đảm bảo kết nối chắc chắn.
Đấu nối relay NYP24W-K vào cầu đấu theo sơ đồ chỉ thị.
Kiểm tra kết nối và đèn LED báo hiệu hoạt động.
