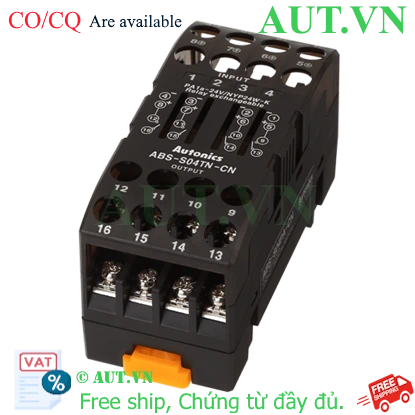

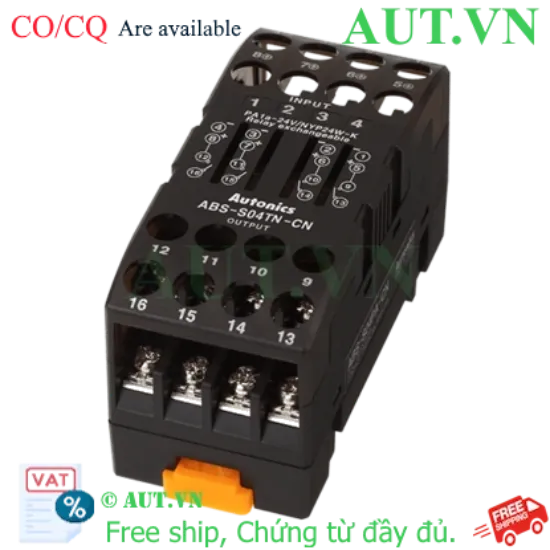

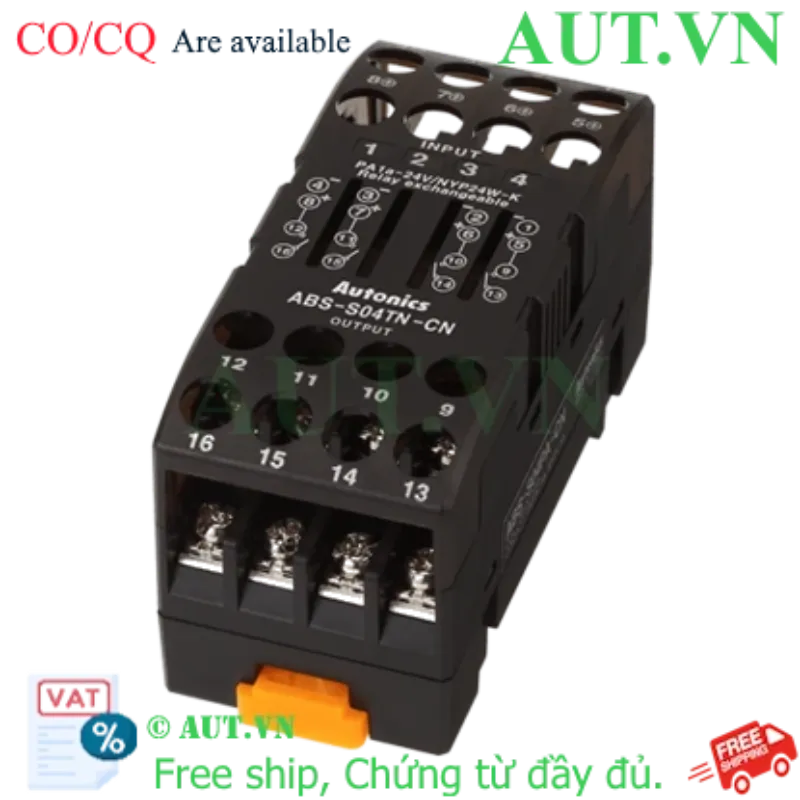

Cầu đấu dây Autonics ABS-S04TN-CN - Đế Relay 4 Chân Chính Hãng
- Thương hiệu: Autonics
- Model: ABS-S04TN-CN
- Số điểm tiếp điểm: 4 điểm (4 chân)
- Điện áp định mức: 24VDC (±10%)
- Khả năng chịu tải: 250VAC ~ 3A, 30VDC ~ 3A
- Loại Relay tương thích: NYP24W-K (Fujitsu/Takamisawa)
- Đèn chỉ thị: LED xanh dương trực quan
- Tiết diện dây dẫn: AWG22-16 (0.30 đến 1.25 mm²)
Giá cũ:
884.400 ₫
792.000 ₫
Giới thiệu sản phẩm Cầu đấu dây Autonics ABS-S04TN-CN
Trong các hệ thống điều khiển tự động hóa, việc kết nối giữa Relay và hệ thống dây dẫn đóng vai trò cực kỳ quan trọng để đảm bảo sự ổn định và an toàn. Cầu đấu dây Autonics ABS-S04TN-CN (hay còn gọi là đế relay) là phụ kiện chuyên dụng được thiết kế để tối ưu hóa việc lắp đặt và vận hành các dòng Relay NYP24W-K. Với thiết kế nhỏ gọn, chắc chắn và độ bền cao, sản phẩm này là giải pháp kết nối chuyên nghiệp cho các tủ điện công nghiệp hiện đại.
Điểm nổi bật của ABS-S04TN-CN
- Thiết kế tối ưu: Kích thước nhỏ gọn, giúp tiết kiệm không gian trong tủ điện.
- Chỉ thị trực quan: Tích hợp đèn LED màu xanh dương giúp người vận hành dễ dàng kiểm tra trạng thái hoạt động của Relay chỉ bằng mắt thường.
- Độ bền vượt trội: Vỏ được làm từ chất liệu Modified Polyphenylene Oxide chịu nhiệt và chống va đập tốt, chân tiếp điểm bằng đồng thau (Brass) đảm bảo truyền dẫn tín hiệu ổn định.
- Kết nối an toàn: Chịu được điện áp và dòng tải cao, đảm bảo an toàn tuyệt đối cho hệ thống điều khiển.
Lợi ích khi sử dụng Cầu đấu dây Autonics
Việc sử dụng đế relay ABS-S04TN-CN thay vì đấu dây trực tiếp vào chân Relay mang lại nhiều lợi ích thiết thực:
- Dễ dàng bảo trì: Thay thế hoặc kiểm tra Relay cực kỳ nhanh chóng mà không cần tháo rời toàn bộ hệ thống dây điện.
- Giảm thiểu rủi ro: Tránh tình trạng lỏng lẻo hoặc chập cháy do đấu nối thủ công không chuẩn xác.
- Tính chuyên nghiệp cao: Giúp tủ điện trông gọn gàng, thẩm mỹ và đúng tiêu chuẩn kỹ thuật công nghiệp.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật sản phẩm |
| Điện áp định mức |
24VDC ±10% |
| Điện áp và dòng tải định mức |
250VAC~ 3A, 30VDC @(=) 3A |
| Dòng tiêu thụ |
≤ 8.5mA |
| Loại Relay tương thích |
NYP24W-K [TAKAMISAWA (Fujitsu)] |
| Số tiếp điểm Relay |
4 điểm |
| Đèn chỉ thị trạng thái |
LED xanh dương |
| Tiết diện dây dẫn phù hợp |
AWG22-16 (0.30 đến 1.25 mm²) |
| Điện trở cách điện |
≥ 1,000 MΩ (500 VDC@(=) megger) |
| Độ bền điện môi (Giữa các tiếp điểm) |
3,000VAC 50/60Hz trong 1 phút |
| Nhiệt độ môi trường vận hành |
-15 đến 55℃ |
| Vật liệu cấu tạo |
Vỏ & Base: Modified Polyphenylene Oxide; Chân tiếp điểm: Đồng thau |
| Phụ kiện đi kèm |
Thanh nối: 2 (Model: JB-7.62-04) |
| Trọng lượng |
Xấp xỉ 71g (không bao bì) |
* Lưu ý: Công suất tiếp điểm dựa trên tải điện trở. Độ bền được đo trong điều kiện môi trường không ngưng tụ.
Hướng dẫn sử dụng và Ứng dụng
Hướng dẫn lắp đặt:
- Gắn đế ABS-S04TN-CN lên thanh ray (DIN rail) trong tủ điện.
- Cắm Relay dòng NYP24W-K vào các chân của đế.
- Sử dụng dây dẫn AWG22-16 để đấu nối các chân theo sơ đồ mạch điện của bạn.
- Kiểm tra đèn LED xanh dương để xác nhận Relay đã được cấp nguồn thành công.
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các hệ thống điều khiển PLC, máy móc tự động hóa, các thiết bị đóng cắt điện trong nhà máy và phòng điều khiển.
Sản phẩm sử dụng cùng: Để bộ sản phẩm hoạt động hoàn chỉnh, bạn cần mua kèm Relay Autonics NYP24W-K.
