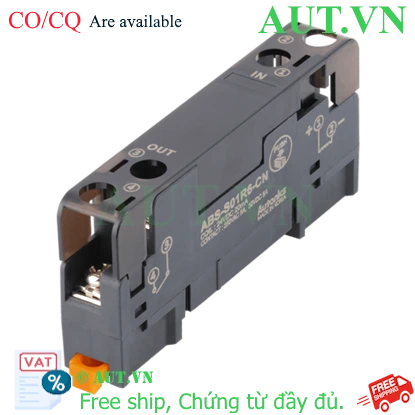

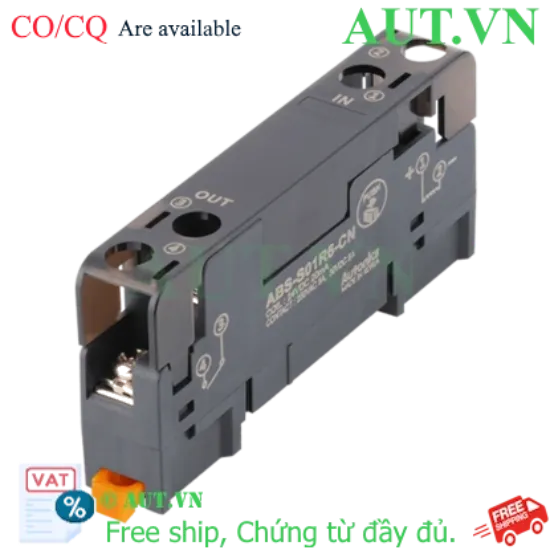

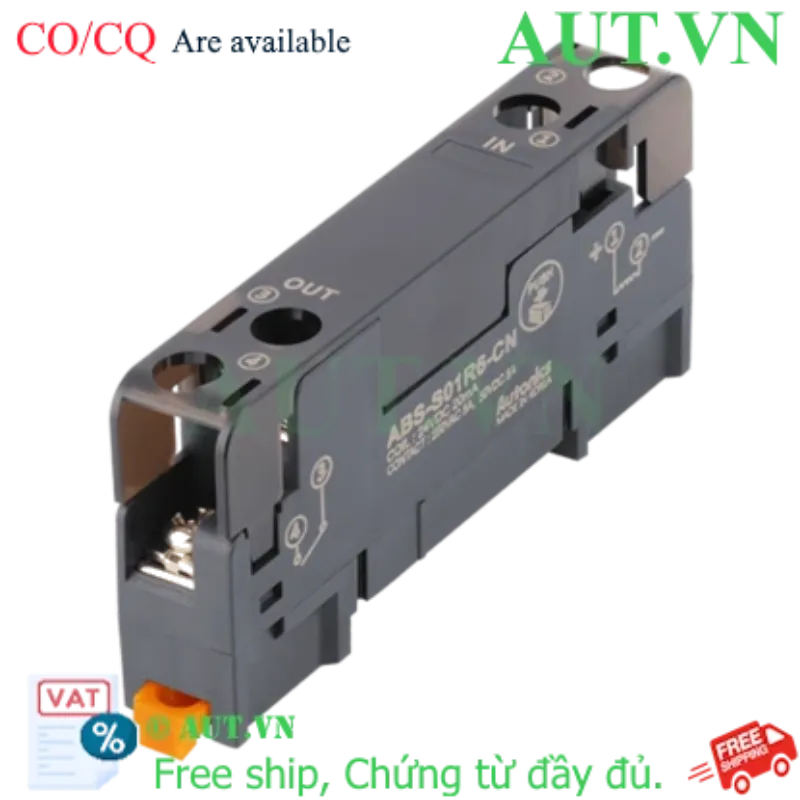

Đế Relay Autonics ABS-S01R6-CN | 24VDC, Đèn LED, Tương Thích Omron G6B

Thương hiệu: Autonics (Chính hãng tại AUT VN)
Model: ABS-S01R6-CN
Điện áp định mức: 24VDC ±10%
Tính năng nổi bật: Tích hợp đèn LED xanh dương báo trạng thái
Khả năng tương thích: Chuyên dụng cho Relay Omron G6B-1174P-FD-US
Chất liệu: Polyamide 6 chịu nhiệt, chân đồng thau cao cấp

nhà chế tạo: Autonics

SKU: ABS-S01R6-CN

Tải xuống mẫu

Giá cũ: 323.610 ₫

Giá bán: 289.800 ₫

Giới thiệu Đế Relay Autonics ABS-S01R6-CN chính hãng

Trong các hệ thống tự động hóa công nghiệp hiện đại, sự ổn định của kết nối giữa relay và mạch điều khiển là yếu tố then chốt để đảm bảo dây chuyền vận hành liên tục. Đế relay Autonics ABS-S01R6-CN (hay còn gọi là đế relay/cầu đấu dây) là giải pháp kết nối chuyên nghiệp, được thiết kế để tối ưu hóa việc lắp đặt và bảo vệ các dòng relay cao cấp. Với thiết kế chuẩn công nghiệp, sản phẩm giúp đơn giản hóa quá trình đấu nối và nâng cao tính thẩm mỹ cho tủ điện điều khiển.

Điểm nổi bật vượt trội

Chỉ báo trạng thái thông minh: Tích hợp đèn LED màu xanh dương trực quan, cho phép kỹ thuật viên kiểm tra trạng thái hoạt động của cuộn dây ngay lập tức mà không cần thiết bị đo.
Độ bền vật liệu cao cấp: Vỏ làm từ nhựa Polyamide 6 chống cháy, chịu nhiệt cực tốt; chân tiếp điểm bằng đồng thau (Brass) giúp truyền dẫn dòng điện ổn định, chống oxy hóa và giảm thiểu sụt áp.
Thiết kế tối ưu không gian: Kích thước nhỏ gọn, lý tưởng cho các tủ điện có mật độ linh kiện cao, giúp tiết kiệm diện tích đáng kể.
Kết nối linh hoạt và an toàn: Hỗ trợ dải dây dẫn rộng từ AWG19 đến AWG14, đảm bảo khả năng tiếp xúc chắc chắn, chống rung lắc.

Lợi ích khi sử dụng sản phẩm tại AUT VN

Khi lựa chọn mua đế relay Autonics ABS-S01R6-CN tại AUT VN, quý khách hàng sẽ nhận được những giá trị thiết thực:

Đảm bảo an toàn hệ thống: Giảm thiểu tối đa rủi ro chập cháy, đoản mạch do lỏng chân hoặc tiếp xúc kém.
Tối ưu hóa chi phí vận hành: Việc sử dụng đế giúp bảo vệ chân relay khỏi tác động cơ học, kéo dài tuổi thọ thiết bị và giảm thời gian dừng máy khi cần thay thế.
Chuyên nghiệp hóa tủ điện: Giúp hệ thống điện trông gọn gàng, chuẩn kỹ thuật, đáp ứng các tiêu chuẩn khắt khe của nhà máy.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Thương hiệu	Autonics
Model	ABS-S01R6-CN
Điện áp định mức	24VDC ±10%
Điện áp và dòng tải định mức	250VAC~ 5A, 30VDC @ 5A
Dòng tiêu thụ	≤20mA
Relay tương thích	G6B-1174P-FD-US [OMRON]
Số tiếp điểm relay	1 điểm (1P)
Bộ chỉ thị trạng thái	Đèn LED xanh dương
Tiết diện dây áp dụng	AWG19 － 14 (0,65 đến 2,0mm²)
Điện trở cách điện	≥ 1,000 MΩ (500 VDC megger)
Độ bền điện môi (giữa các tiếp điểm cuộn)	3,000VAC 50/60Hz / 1 phút
Nhiệt độ vận hành	-15 đến 55℃
Độ ẩm môi trường	35 đến 85%RH
Chất liệu	Vỏ: Polyamide 6; Chân tiếp điểm: Đồng thau (Brass)

Nguồn tham khảo: Autonics Global Official

Hướng dẫn lắp đặt (How-to)

Bước 1: Kiểm tra nguồn cấp điện đầu vào, đảm bảo điện áp đúng 24VDC để tránh hư hỏng đèn LED.
Bước 2: Chọn dây dẫn điện phù hợp với dải tiết diện AWG19 đến AWG14.
Bước 3: Tuốt vỏ dây và đấu nối các đầu dây vào terminal của đế theo đúng sơ đồ mạch điện của hệ thống.
Bước 4: Lắp relay (khuyến nghị dùng Omron G6B-1174P-FD-US) vào đế bằng cách nhấn nhẹ cho đến khi chân tiếp điểm khớp hoàn toàn.
Bước 5: Kiểm tra độ chắc chắn của vít đấu nối và quan sát đèn LED xanh để xác nhận trạng thái hoạt động.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong:

Thiết kế, lắp ráp tủ điện điều khiển PLC và các hệ thống tự động hóa.
Điều khiển máy móc công nghiệp trong các dây chuyền sản xuất thực phẩm, linh kiện điện tử.
Hệ thống điều khiển trung gian trong các thiết bị điện tử công nghiệp đòi hỏi độ tin cậy cao.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống vận hành tối ưu, quý khách nên kết hợp cùng:

Relay Omron G6B-1174P-FD-US
Nguồn tổ ong 24VDC
Dây điện công nghiệp AWG14
Tủ điện điều khiển chuyên dụng

FAQ - Câu hỏi thường gặp

1. Đế relay ABS-S01R6-CN này có dùng được cho relay Omron không?
Hoàn toàn được. Sản phẩm được thiết kế để tương thích hoàn hảo với dòng relay Omron G6B-1174P-FD-US.

2. Tôi cần lưu ý gì về điện áp để không làm hỏng đèn LED?
Bạn cần đảm bảo nguồn cấp là 24VDC với sai số trong khoảng ±10%.

3. Đèn LED trên đế giúp ích gì cho việc bảo trì?
Đèn LED xanh dương giúp hiển thị trạng thái có điện của cuộn dây, giúp bạn xác định nhanh lỗi do mất nguồn hay do lỗi relay mà không cần dùng đồng hồ đo.

4. Kích thước dây điện tối đa có thể sử dụng là bao nhiêu?
Để đạt độ an toàn cao nhất, bạn nên sử dụng dây trong dải từ AWG19 đến AWG14 (0,65 - 2,0mm²).

5. Chất liệu nhựa của đế có an toàn trong môi trường nhiệt độ cao không?
Có, vỏ nhựa Polyamide 6 có khả năng chịu nhiệt và chống cháy cao, đáp ứng tiêu chuẩn công nghiệp.

6. Sản phẩm này dùng cho loại relay mấy chân/tiếp điểm?
Đế này hỗ trợ các dòng relay có 1 điểm tiếp điểm (1P).

7. Mua hàng tại AUT VN có được cam kết chính hãng không?
AUT VN cam kết 100% hàng Autonics chính hãng, có đầy đủ chứng nhận CO/CQ nếu khách hàng yêu cầu.

8. Đế relay có khả năng chịu ẩm tốt không?
Sản phẩm hoạt động ổn định trong điều kiện độ ẩm môi trường từ 35% đến 85%RH.

9. Tại sao tôi nên dùng đế thay vì đấu dây trực tiếp vào chân relay?
Dùng đế giúp bảo vệ chân relay khỏi bị gãy, lỏng; giúp việc thay thế relay khi hỏng cực kỳ nhanh chóng, giảm thời gian dừng máy.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, chúng tôi luôn sẵn sàng hỗ trợ kỹ thuật qua Hotline/Zalo 0968.053.025.

11. Sản phẩm còn hàng sẵn tại kho không?
Sản phẩm thường có sẵn tại kho AUT VN, vui lòng liên hệ để được kiểm tra tồn kho chính xác nhất.

12. Tôi có được xuất hóa đơn VAT khi mua hàng không?
Có, AUT VN hỗ trợ xuất hóa đơn VAT đầy đủ cho các doanh nghiệp.
