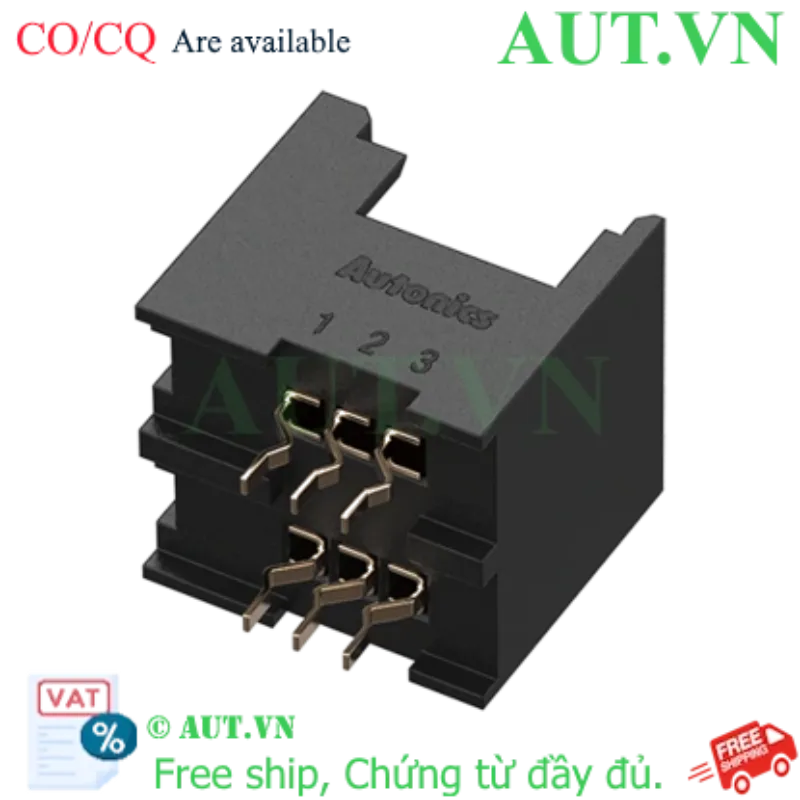

Khớp Nối Nhanh Autonics CNE-B203 | 3 Chân, 3.0A, Mạ Vàng Chống Cháy
- Thương hiệu: Autonics (Chính hãng)
- Phân phối: AUT VN
- Số chân kết nối: 03 chân
- Dòng điện định mức: Tối đa 3.0A
- Điện áp hoạt động: ≤ 32VAC/VDC
- Chất liệu tiếp điểm: Đồng C5210 mạ vàng 0.2μm siêu dẫn
- Tiêu chuẩn an toàn: Vỏ nhựa PC/ABS đạt chuẩn chống cháy UL94-V0
Giá cũ:
37.500 ₫
30.000 ₫

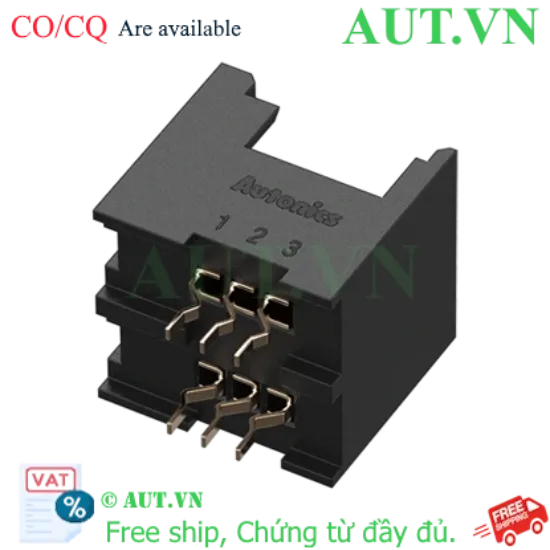

Giới thiệu Khớp nối nhanh Autonics CNE-B203
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc đảm bảo sự ổn định của kết nối điện trên bảng mạch (PCB) là yếu tố tiên quyết để tránh lỗi tín hiệu. Khớp nối nhanh Autonics CNE-B203 là giải pháp kết nối đầu nối PCB chuyên dụng, mang lại sự an toàn, bền bỉ và khả năng lắp đặt cực kỳ nhanh chóng. Đây là linh kiện không thể thiếu khi các kỹ sư cần một giải pháp đầu nối PCB Autonics chất lượng cao nhằm giảm thiểu nhiễu tín hiệu và tối ưu hóa quy trình sản xuất.
Điểm nổi bật của Autonics CNE-B203
- Tiếp điểm mạ vàng cao cấp: Sử dụng chất liệu đồng C5210 kết hợp mạ vàng 0.2μm, giúp tăng cường khả năng dẫn điện, chống oxy hóa tuyệt vời và duy trì tín hiệu ổn định trong thời gian dài.
- Tiêu chuẩn chống cháy UL94-V0: Thân sản phẩm chế tạo từ nhựa PC/ABS cao cấp, đạt chứng chỉ chống cháy khắt khe nhất, đảm bảo an toàn tối đa cho hệ thống điện.
- Kết nối chắc chắn, chống rung: Với lực giữ Terminal đạt tối thiểu 1.4 kgf, sản phẩm đảm bảo kết nối cực kỳ ổn định ngay cả trong môi trường máy móc có độ rung động lớn.
- Tương thích linh hoạt: Thiết kế tối ưu cho các loại bo mạch PCB có độ dày từ 1.0mm đến 2.2mm, giúp việc lắp ráp trở nên dễ dàng và chính xác.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Mã sản phẩm | CNE-B203 |
| Thương hiệu | Autonics |
| Số chân kết nối | 03 Chân |
| Dòng điện định mức (Max) | 3.0A |
| Điện áp định mức | ≤ 32VAC/VDC |
| Lực giữ Terminal (Min) | 1.4 kgf |
| Đường kính lỗ PCB | 1.0 mm |
| Chất liệu thân | PC/ABS (Chống cháy UL94-V0) |
| Chất liệu tiếp điểm | Đồng C5210 mạ vàng 0.2μm |
Nguồn thông số kỹ thuật: Autonics Official
Lợi ích khi sử dụng Autonics CNE-B203
Việc lựa chọn khớp nối nhanh Autonics CNE-B203 giúp doanh nghiệp giải quyết triệt để các vấn đề về hỏng hóc kết nối điện do oxy hóa hoặc rung động. Sản phẩm không chỉ giúp kéo dài tuổi thọ cho bo mạch điều khiển mà còn giúp tiết kiệm đáng kể chi phí bảo trì và thời gian dừng máy (downtime), mang lại hiệu quả kinh tế cao cho các nhà máy sản xuất linh kiện điện tử và lắp ráp tự động hóa.
Hướng dẫn sử dụng (How-to)
- Bước 1 - Chuẩn bị: Kiểm tra bảng mạch PCB, đảm bảo các lỗ khoan có đường kính chuẩn 1.0mm.
- Bước 2 - Kiểm tra linh kiện: Quan sát các chân tiếp điểm mạ vàng của CNE-B203 để đảm bảo không bị cong vênh hoặc trầy xước.
- Bước 3 - Định vị: Đặt khớp nối vào đúng vị trí lỗ trên PCB, căn chỉnh các chân theo đúng thứ tự sơ đồ mạch.
- Bước 4 - Lắp đặt: Ấn nhẹ nhàng và dứt khoát theo phương thẳng đứng cho đến khi khớp nối nằm phẳng và ổn định trên bề mặt bo mạch.
- Bước 5 - Kiểm tra: Sử dụng đồng hồ vạn năng để kiểm tra thông mạch và độ chắc chắn của kết nối.
Sản phẩm tương thích (isRelatedTo)
Để hệ thống vận hành tối ưu, Autonics CNE-B203 nên được sử dụng kết hợp với các thiết bị chính hãng từ hệ sinh thái Autonics như: Cảm biến tiệm cận Autonics, Bộ điều khiển nhiệt độ, PLC Autonics, và các module nguồn DC công nghiệp.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực công nghệ cao:
- Lắp ráp và sản xuất bo mạch điện tử (PCB Assembly).
- Lắp đặt và bảo trì hệ thống tủ điện tự động hóa công nghiệp.
- Sử dụng trong các thiết bị đo lường, kiểm tra chất lượng (QC) chính xác cao.
- Tích hợp vào hệ thống robot và dây chuyền sản xuất tự động.
FAQ - Câu hỏi thường gặp
1. Khớp nối CNE-B203 có chịu được điện áp cao không?Sản phẩm được thiết kế tối dụng cho điện áp ≤ 32VAC/VDC, rất phù hợp cho các mạch tín hiệu và điều khiển điện tử công nghiệp.
2. Tại sao nên dùng chân tiếp điểm mạ vàng thay vì mạ thiếc?Lớp mạ vàng 0.2μm giúp chống oxy hóa tuyệt đối, duy trì điện trở tiếp xúc thấp nhất, giúp tín hiệu không bị nhiễu theo thời gian.
3. Tôi có thể lắp CNE-B203 lên PCB dày hơn 2.2mm không?Để đảm bảo lực giữ 1.4 kgf hoạt động tốt nhất, bạn nên sử dụng với PCB có độ dày tiêu chuẩn từ 1.0mm đến 2.2mm.
4. Tiêu chuẩn UL94-V0 có ý nghĩa gì?Đây là tiêu chuẩn chống cháy cấp cao, đảm bảo vỏ nhựa sẽ tự tắt lửa trong thời gian cực ngắn khi tiếp xúc với nguồn nhiệt, ngăn ngừa cháy lan.
5. CNE-B203 có dễ lắp đặt không?Rất dễ dàng, thiết kế khớp nối nhanh giúp việc lắp ráp thủ công hoặc bằng máy đều diễn ra nhanh chóng và chính xác.
6. Sản phẩm có đầy đủ chứng chỉ CO/CQ không?Có, tất cả sản phẩm do AUT VN cung cấp đều đi kèm đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ) chính hãng.
7. Dòng điện 3.0A là mức tối đa hay định mức?Đây là dòng điện định mức tối đa mà sản phẩm có thể chịu tải an toàn trong điều kiện vận hành bình thường.
8. Mua khớp nối nhanh Autonics chính hãng ở đâu uy tín?Bạn nên liên hệ ngay với AUT VN - nhà phân phối thiết bị Autonics chính hãng để được đảm bảo về chất lượng và giá thành tốt nhất.
9. Lực giữ 1.4 kgf giúp ích gì trong môi trường công nghiệp?Nó giúp khớp nối không bị lỏng lẻo hoặc tuột khỏi bo mạch khi máy móc vận hành và có độ rung chấn cơ học.
10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn và giải đáp mọi thắc mắc về lắp đặt sản phẩm.
Liên hệ ngay với AUT VN để nhận tư vấn kỹ thuật và báo giá tốt nhất!
Hotline/Zalo: 0968.053.025
