Khớp nối CNE-P03-YG có cần tuốt vỏ dây trước khi lắp không?

Không, nhờ công nghệ IDC, bạn có thể kết nối trực tiếp mà không cần tuốt vỏ dây, giúp tiết kiệm thời gian.

Tôi có thể dùng dây AWG 24 cho loại này không?

Không nên, sản phẩm được thiết kế chuẩn nhất cho dải dây AWG 28-30 để đảm bảo chất lượng kết nối ổn định nhất.

Tại sao tiếp điểm lại được mạ vàng?

Mạ vàng giúp chống oxy hóa vượt trội, tăng tuổi thọ và duy trì khả năng dẫn điện ổn định cho tín hiệu cảm biến.

Sản phẩm có khả năng chịu nhiệt và chống cháy không?

Có, vỏ nhựa PC/ABS đạt tiêu chuẩn chống cháy UL94V-0 cực kỳ an toàn cho môi trường công nghiệp.

Làm sao để nhận diện đúng mã màu sản phẩm?

Sản phẩm này có mã màu Vàng-Xanh lá giúp dễ dàng đối chiếu với sơ đồ đấu nối hệ thống.

Dòng điện tối đa mà sản phẩm chịu được là bao nhiêu?

Sản phẩm chịu được dòng điện định mức tối đa là 3.0A.

Có thể dùng thay thế đầu nối kẹp vít truyền thống không?

Hoàn toàn được, và nó còn giúp hệ thống gọn gàng, chuyên nghiệp và chống rung tốt hơn nhiều.

Hàng tại AUT VN có đầy đủ giấy tờ không?

Có, AUT VN cam kết hàng chính hãng 100%, cung cấp đầy đủ chứng từ CO/CQ khi khách hàng yêu cầu.

Lực hãm của khớp nối này có tốt không?

Rất tốt, với lực hãm Terminal ≥ 1.4 kgf, đảm bảo kết nối cực kỳ chắc chắn.

Khớp nối này có chịu được môi trường rung lắc mạnh không?

Có, thiết kế chuyên dụng cho tự động hóa giúp chống rung lắc vượt trội.

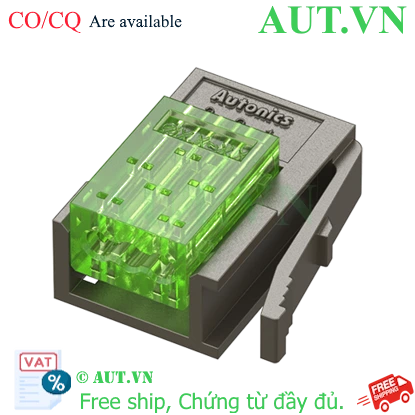

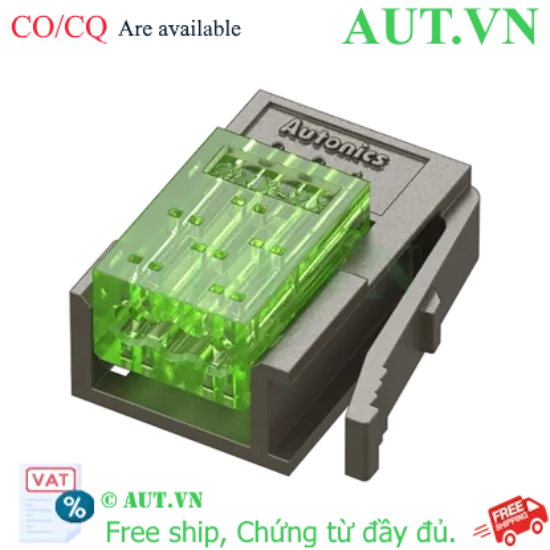

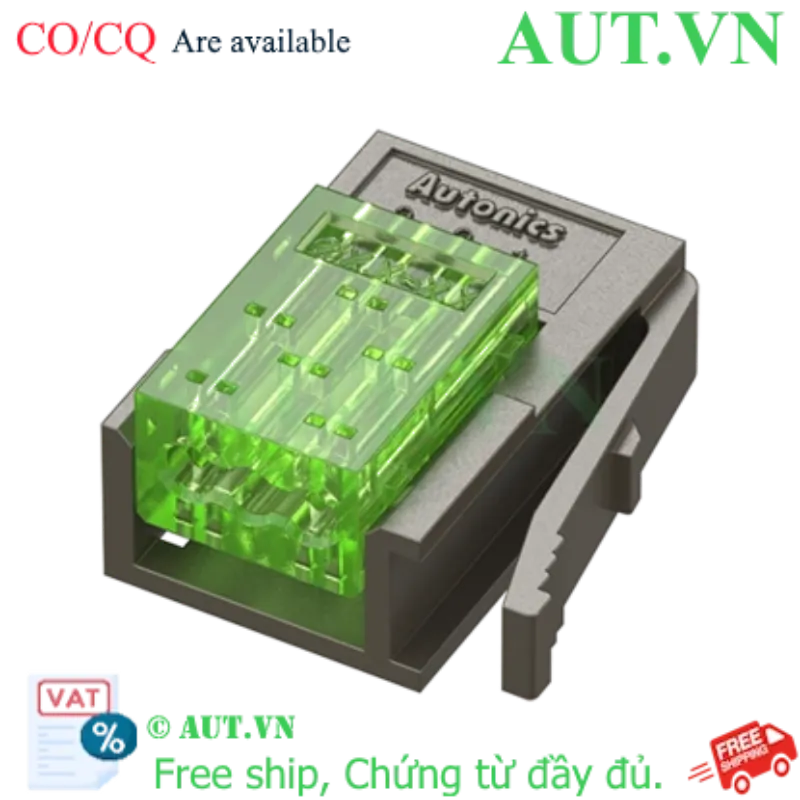

Khớp Nối Nhanh Autonics CNE-P03-YG 3 Chân - Chuẩn e-CON, Công Nghệ IDC, Mạ Vàng Cao Cấp

Chuẩn kết nối: e-CON 3 chân (3-pin) chuyên dụng cho cảm biến và thiết bị tự động hóa.
Công nghệ IDC: Kết nối trực tiếp không cần tuốt vỏ dây, giúp lắp đặt siêu tốc và chính xác.
Tiếp điểm cao cấp: Hợp kim đồng mạ vàng 0.2μm giúp chống oxy hóa, dẫn điện cực kỳ ổn định.
Dải dây tương thích: Tối ưu cho cỡ dây AWG 28-30 (0.05 ~ 0.08mm²).
An toàn tuyệt đối: Vỏ nhựa PC/ABS đạt tiêu chuẩn chống cháy UL94V-0.

nhà chế tạo: Autonics

SKU: CNE-P03-YG

Tải xuống mẫu

Giá cũ: 25.500 ₫

Giá bán: 20.400 ₫

Giới thiệu sản phẩm Khớp nối nhanh Autonics CNE-P03-YG

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc duy trì tín hiệu ổn định và rút ngắn thời gian lắp đặt là ưu tiên hàng đầu. Khớp nối nhanh Autonics CNE-P03-YG là giải pháp kết nối chuẩn e-CON cao cấp, được thiết kế để tối ưu hóa quy trình đấu nối tín hiệu. Với việc áp dụng công nghệ IDC (Insulation Displacement Connection), sản phẩm cho phép kết nối trực tiếp mà không cần tuốt vỏ dây, giúp loại bỏ rủi ro hư hỏng lõi dây và tiết kiệm tối đa thời gian cho kỹ thuật viên.

Điểm nổi bật của Autonics CNE-P03-YG

Công nghệ kết nối IDC tiên tiến: Chỉ với một thao tác bấm, tiếp điểm sẽ xuyên qua lớp cách điện để tiếp xúc với lõi đồng, giúp quá trình lắp đặt nhanh chóng và chính xác.
Tiếp điểm mạ vàng siêu bền: Sử dụng hợp kim C5210 mạ vàng dày 0.2μm, đảm bảo khả năng chống oxy hóa tuyệt vời, duy trì trở kháng thấp ngay cả trong môi trường công nghiệp khắc nghiệt.
Vật liệu chống cháy đạt chuẩn: Thân vỏ được làm từ nhựa PC/ABS cao cấp đạt tiêu chuẩn UL94V-0, đảm bảo an toàn phòng chống cháy nổ cho hệ thống điện.
Nhận diện màu sắc thông minh: Mã màu Vàng-Xanh lá (Yellow-Green) đặc trưng giúp dễ dàng phân biệt và tránh sai sót trong quá trình bảo trì, sửa chữa.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số chân kết nối	3 chân (3-pin)
Điện áp định mức	≤ 32 VAC / VDC
Dòng điện định mức	Tối đa 3.0A
Cỡ dây tương thích (AWG)	AWG 28-30
Tiết diện mặt cắt ngang	0.05 ~ 0.08 mm²
Đường kính vỏ cách điện	Ø0.8 ~ Ø1.0 mm
Màu sắc nhận diện	Vàng - Xanh lá (Yellow-Green)
Lực hãm Terminal	≥ 1.4 kgf
Lực chèn/trích xuất (mỗi pin)	Chèn: Max 1.96N \| Trích: Min 0.49N
Chất liệu thân vỏ	PC / ABS (Chuẩn UL94V-0)
Chất liệu tiếp điểm	Hợp kim đồng mạ vàng 0.2μm

Lợi ích khi sử dụng Autonics CNE-P03-YG

Tối ưu hóa chi phí: Giảm đáng kể thời gian và nhân công lắp đặt nhờ công nghệ kết nối nhanh.
Độ tin cậy tín hiệu cao: Tiếp điểm mạ vàng giúp ngăn chặn nhiễu và mất tín hiệu do oxy hóa, cực kỳ quan trọng cho các dòng cảm biến nhạy cảm.
Chống rung lắc vượt trội: Thiết kế lực hãm lớn đảm bảo kết nối không bị lỏng lẻo trong môi trường máy móc có độ rung cao.

Hướng dẫn sử dụng (How-to)

Bước 1: Chuẩn bị dây dẫn có kích thước phù hợp (AWG 28-30).
Bước 2: Đưa đầu dây dẫn vào lỗ tiếp điểm của khớp nối CNE-P03-YG.
Bước 3: Sử dụng dụng cụ bấm chuyên dụng để ép tiếp điểm IDC vào lõi dây.
Bước 4: Kiểm tra nhẹ lực kéo để đảm bảo đầu dây đã được giữ chắc chắn trước khi vận hành.

Sản phẩm tương thích (isRelatedTo)

Khớp nối này được thiết kế để hoạt động hoàn hảo với:

Các dòng cảm biến Autonics (Cảm biến quang, tiệm cận, áp suất...).
Cáp kết nối chuẩn e-CON chính hãng.
Các module I/O, PLC có cổng kết nối chuẩn e-CON.

Ứng dụng thực tế (Application)

Hệ thống dây chuyền sản xuất tự động hóa.
Lắp đặt tủ điện điều khiển cho máy CNC và Robot công nghiệp.
Các hệ thống giám sát thông minh và nhà máy thông minh (Smart Factory).

Câu hỏi thường gặp (FAQ)

Q: Khớp nối CNE-P03-YG có cần tuốt vỏ dây trước khi lắp không?
A: Không, nhờ công nghệ IDC, bạn có thể kết nối trực tiếp mà không cần tuốt vỏ dây, giúp tiết kiệm thời gian.
Q: Tôi có thể dùng dây AWG 24 cho loại này không?
A: Không nên, sản phẩm được thiết kế chuẩn nhất cho dải dây AWG 28-30 để đảm bảo chất lượng kết nối ổn định nhất.
Q: Tại sao tiếp điểm lại được mạ vàng?
A: Mạ vàng giúp chống oxy hóa vượt trội, tăng tuổi thọ và duy trì khả năng dẫn điện ổn định cho tín hiệu cảm biến.
Q: Sản phẩm có khả năng chịu nhiệt và chống cháy không?
A: Có, vỏ nhựa PC/ABS đạt tiêu chuẩn chống cháy UL94V-0 cực kỳ an toàn cho môi trường công nghiệp.
Q: Làm sao để nhận diện đúng mã màu sản phẩm?
A: Sản phẩm này có mã màu Vàng-Xanh lá giúp dễ dàng đối chiếu với sơ đồ đấu nối hệ thống.
Q: Dòng điện tối đa mà sản phẩm chịu được là bao nhiêu?
A: Sản phẩm chịu được dòng điện định mức tối đa là 3.0A.
Q: Có thể dùng thay thế đầu nối kẹp vít truyền thống không?
A: Hoàn toàn được, và nó còn giúp hệ thống gọn gàng, chuyên nghiệp và chống rung tốt hơn nhiều.
Q: Hàng tại AUT VN có đầy đủ giấy tờ không?
A: Có, AUT VN cam kết hàng chính hãng 100%, cung cấp đầy đủ chứng từ CO/CQ khi khách hàng yêu cầu.
Q: Lực hãm của khớp nối này có tốt không?
A: Rất tốt, với lực hãm Terminal ≥ 1.4 kgf, đảm bảo kết nối cực kỳ chắc chắn.
Q: Khớp nối này có chịu được môi trường rung lắc mạnh không?
A: Có, thiết kế chuyên dụng cho tự động hóa giúp chống rung lắc vượt trội.
