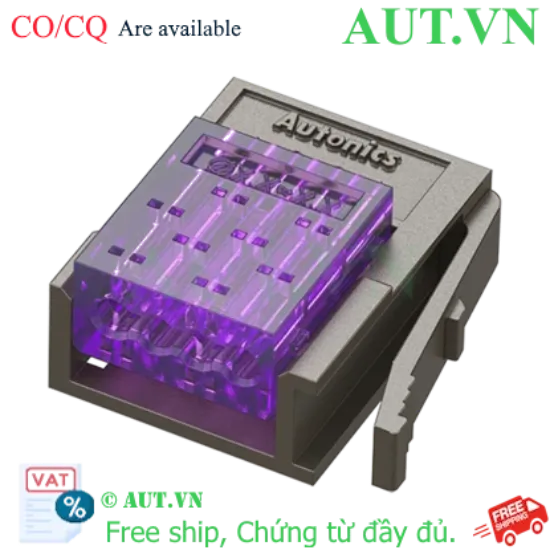

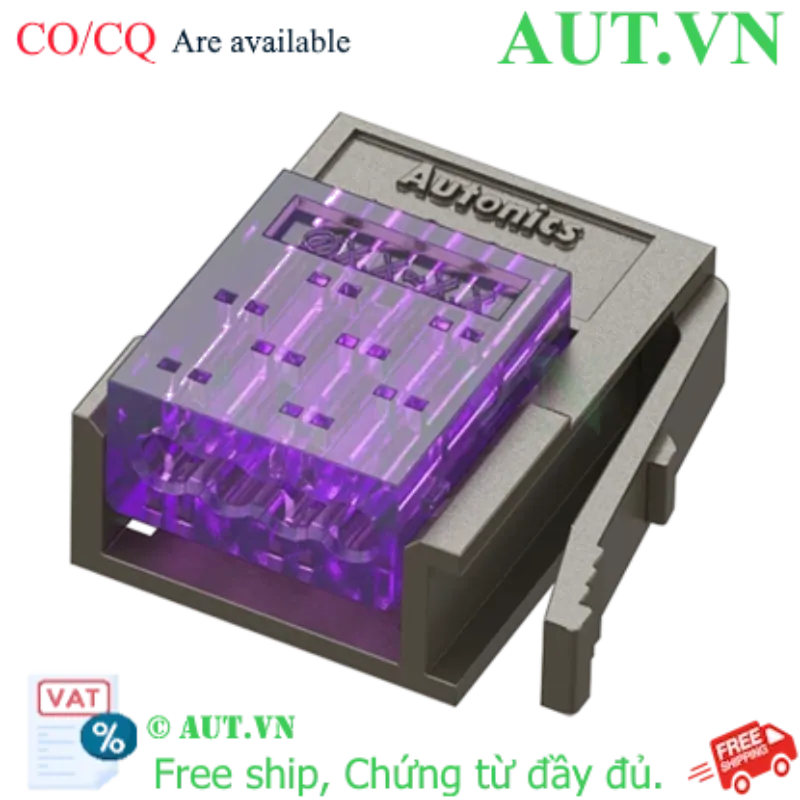

Giới thiệu Khớp nối nhanh Autonics CNE-P04-VT
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc đấu nối dây dẫn chính xác và nhanh chóng là yếu tố quyết định đến hiệu suất vận hành của máy móc. Khớp nối nhanh Autonics CNE-P04-VT là giải pháp đầu nối chuẩn e-CON (Plug) cao cấp, được thiết kế chuyên biệt để tối ưu hóa việc kết nối các dòng cảm biến và bộ điều khiển. Với công nghệ kết nối tiên tiến, sản phẩm giúp kỹ sư loại bỏ hoàn toàn các thao tác thủ công phức tạp, đảm bảo tín hiệu truyền tải luôn ổn định, bền bỉ ngay cả trong môi trường làm việc khắc nghiệt nhất.
Điểm nổi bật của Autonics CNE-P04-VT
- Công nghệ kết nối IDC đột phá: Cho phép kết nối trực tiếp vào lõi dây mà không cần tuốt vỏ nhựa, giúp tiết kiệm đến 50% thời gian thi công và hạn chế tối đa rủi ro đứt lõi dây do thao tác tay.
- Tiêu chuẩn e-CON quốc tế: Đảm bảo khả năng tương thích tuyệt đối với các dòng cảm biến Autonics và các thiết bị sử dụng chuẩn e-CON trên toàn cầu, giúp dễ dàng thay thế và nâng cấp.
- Tiếp điểm mạ vàng cao cấp: Terminal được mạ vàng 0.2μm giúp tăng cường độ dẫn điện, chống oxy hóa và duy trì tín hiệu cực kỳ chính xác, ngăn ngừa tình trạng nhiễu tín hiệu.
- Vật liệu an toàn, bền bỉ: Vỏ nhựa PC/ABS đạt tiêu chuẩn chống cháy UL94V-0, có khả năng chịu nhiệt và chịu tác động cơ học cực tốt trong quá trình vận hành máy.
Bảng thông số kỹ thuật chi tiết
| Số chân (No. of pins) | 4 chân |
| Điện áp định mức | ≤ 32V AC/DC |
| Dòng điện định mức | Tối đa 3.0A |
| Cỡ dây tương thích (AWG) | AWG 28-30 |
| Tiết diện dây (Cross Section) | 0.05 ~ 0.08mm² |
| Đường kính cách điện (Insulation Ø) | 1.0 ~ 1.2mm |
| Màu sắc nhận diện | Tím (Violet) |
| Chất liệu tiếp điểm (Terminal) | C5210 (Mạ vàng 0.2μm) |
| Lực hãm tiếp điểm (Min.) | 1.4kgf |
Lợi ích khi sử dụng sản phẩm
Việc trang bị Khớp nối nhanh Autonics CNE-P04-VT mang lại những giá trị thực tế vượt trội cho các đơn vị lắp ráp và kỹ sư vận hành:
- Tối ưu năng suất: Quy trình lắp đặt "không tuốt vỏ" giúp hoàn thành việc đấu nối tủ điện và dây chuyền nhanh gấp đôi so với phương pháp truyền thống.
- Độ tin cậy cực cao: Giảm thiểu sai sót do con người (như tuốt dây không đều, lỏng lẻo), đảm bảo kết nối luôn chặt chẽ.
- Dễ dàng bảo trì: Thao tác cắm - rút nhanh chóng giúp việc kiểm tra và thay thế cảm biến trở nên cực kỳ đơn giản, giảm thiểu thời gian dừng máy (downtime).
- Quản lý trực quan: Màu tím đặc trưng giúp kỹ thuật viên dễ dàng phân biệt cỡ dây và số chân, tránh nhầm lẫn trong các hệ thống có hàng trăm kết nối phức tạp.
Hướng dẫn sử dụng (How to)
- Bước 1: Chuẩn bị dây dẫn có kích cỡ phù hợp với tiêu chuẩn (AWG 28-30).
- Bước 2: Đưa đầu dây dẫn vào lỗ tiếp điểm của khớp nối CNE-P04-VT một cách chính xác.
- Bước 3: Sử dụng kìm bấm chuyên dụng dành cho đầu nối e-CON để ép chặt tiếp điểm vào lõi dây (áp dụng công nghệ IDC).
- Bước 4: Kiểm tra lực kéo để đảm bảo dây đã được cố định chắc chắn, sau đó thực hiện cắm vào đầu Socket tương ứng.
Sản phẩm sử dụng chung với (isRelatedTo)
Để xây dựng một hệ thống kết nối hoàn chỉnh và đồng bộ, quý khách nên kết hợp với:
- Đầu Socket (Cái): Autonics CNE-S04 (Khớp nối cái tương ứng).
- Cảm biến Autonics: Các dòng cảm biến quang (BJ series), cảm biến tiệm cận (PR series) sử dụng chuẩn e-CON.
Ứng dụng sản phẩm (Application)
- Lắp đặt hệ thống dây chuyền lắp ráp tự động trong các nhà máy điện tử.
- Kết nối tín hiệu cảm biến trong các máy đóng gói thực phẩm và dược phẩm.
- Ứng dụng trong các tủ điều khiển robot và hệ thống điều khiển chuyển động công nghiệp.
Câu hỏi thường gặp (FAQ)
- Q: Khớp nối CNE-P04-VT có cần phải tuốt vỏ dây trước khi bấm không?
A: Không, sản phẩm sử dụng công nghệ IDC cho phép kết nối trực tiếp qua lớp vỏ cách điện, giúp tiết kiệm thời gian và tăng độ an toàn. - Q: Tại sao đầu nối này lại có màu tím?
A: Màu tím là màu quy ước quốc tế của Autonics để nhận diện đầu nối dành riêng cho cỡ dây siêu nhỏ AWG 28-30. - Q: Tôi có thể sử dụng dây AWG 24 cho đầu nối này không?
A: Không nên. Dây AWG 24 quá lớn so với thiết kế của CNE-P04-VT. Để đảm bảo an toàn, vui lòng sử dụng đúng cỡ AWG 28-30. - Q: Sản phẩm này có khả năng chống nước không?
A: Sản phẩm đạt tiêu chuẩn kết nối công nghiệp, tuy nhiên nếu dùng trong môi trường ẩm ướt cực cao, bạn nên kết hợp thêm các phụ kiện bảo vệ chuyên dụng. - Q: Cần dụng cụ gì để hoàn thành việc bấm đầu nối?
A: Bạn bắt buộc phải sử dụng kìm bấm chuyên dụng dành cho đầu nối e-CON để đảm bảo lực ép đạt chuẩn IDC. - Q: Sản phẩm có tương thích với các hãng thiết bị khác không?
A: Có, vì sản phẩm tuân theo chuẩn e-CON quốc tế, nên có thể dùng chung với các hãng tuân thủ tiêu chuẩn này. - Q: Tại sao tôi nên mua hàng tại AUT VN?
A: AUT VN cam kết cung cấp hàng Autonics chính hãng 100%, đầy đủ chứng từ CO/CQ và có đội ngũ kỹ thuật hỗ trợ chuyên sâu. - Q: Điện áp và dòng điện tối đa mà đầu nối này chịu được là bao nhiêu?
A: Đầu nối chịu được điện áp lên đến 32V AC/DC và dòng điện định mức tối đa là 3.0A. - Q: Lớp mạ vàng trên tiếp điểm có tác dụng gì quan trọng?
A: Nó giúp tăng độ dẫn điện vượt trội và đặc biệt là khả năng chống ăn mòn, oxy hóa trong môi trường công nghiệp. - Q: Kết nối có bị lỏng khi máy móc rung lắc mạnh không?
A: Không, với lực hãm tiếp điểm tối thiểu 1.4kgf, kết nối được đảm bảo cực kỳ chắc chắn và ổn định.
