Dải dây tương thích là gì?

Sản phẩm được thiết kế cho dây dẫn chuẩn AWG 24-26.

Chất liệu sản phẩm là gì?

Chất liệu PC/ABS cao cấp đạt chuẩn chống cháy UL94V-0.

Tại sao sản phẩm có màu cam?

Màu cam giúp nhận diện nhanh chóng và phân loại dây trong hệ thống tự động hóa.

Sản phẩm có dùng được cho cảm biến Autonics không?

Có, sản phẩm chuẩn e-CON tương thích hoàn hảo với các dòng cảm biến Autonics.

Dòng điện định mức là bao nhiêu?

Dòng điện tối đa là 3.0A.

Lực giữ terminal là bao nhiêu?

Lực giữ tối thiểu là 1.4 kgf.

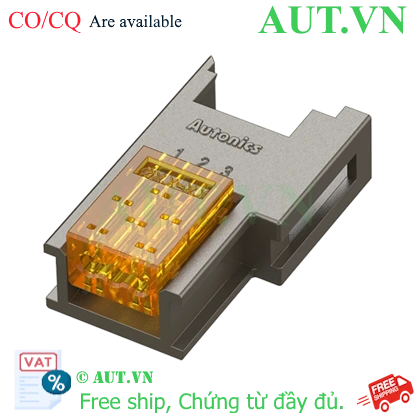

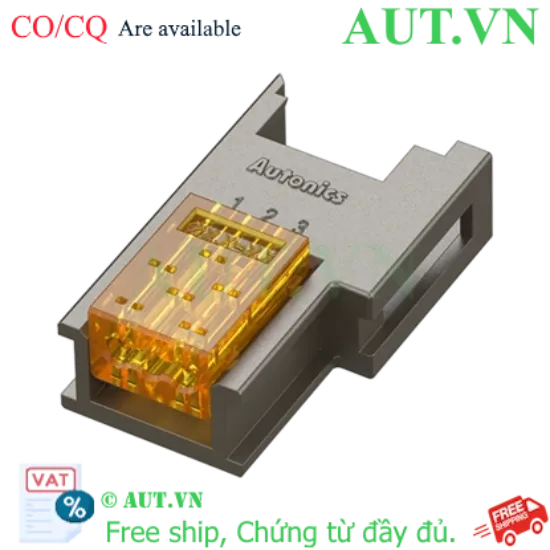

Đầu Nối Nhanh Autonics CNE-S03-OG 3 Chân - Chuẩn e-CON, Công Nghệ IDC Không Tước Dây (Màu Cam)

Chuẩn kết nối: e-CON chuyên dụng, tương thích hoàn hảo với cảm biến Autonics.
Công nghệ IDC: Kết nối cực nhanh không cần tước lõi đồng, giảm 70% thời gian lắp đặt.
Thông số kỹ thuật: 3 chân (3-pin), dải dây AWG 24 - 26, dòng tối đa 3.0A/32V.
Độ bền cao: Vỏ PC/ABS chống cháy đạt chuẩn UL94V-0.
Nhận diện: Màu cam (Orange) nổi bật, giúp phân loại dây dễ dàng trong tủ điện.
Thương hiệu: Autonics - Phân phối chính hãng bởi AUT VN.

nhà chế tạo: Autonics

SKU: CNE-S03-OG

Tải xuống mẫu

Giá cũ: 25.500 ₫

Giá bán: 20.400 ₫

Giới thiệu sản phẩm Đầu nối nhanh Autonics CNE-S03-OG

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc tối ưu hóa thời gian lắp đặt và đảm bảo độ ổn định kết nối là yếu tố sống còn. Đầu nối nhanh Autonics CNE-S03-OG là giải pháp chuẩn kết nối e-CON hàng đầu, được thiết kế để thay thế các phương pháp đấu nối thủ công phức tạp. Với công nghệ IDC (Insulation Displacement Connection) tiên tiến, sản phẩm cho phép kết nối trực tiếp vào lõi dây mà không cần tước vỏ đồng, giúp bảo vệ cấu trúc dây dẫn và rút ngắn đáng kể thời gian vận hành.

Điểm nổi bật của Autonics CNE-S03-OG

Công nghệ kết nối IDC thông minh: Cơ chế ép xuyên lớp cách điện giúp tiếp xúc điện cực tốt, chống rung lắc và đảm bảo tín hiệu truyền tải ổn định tuyệt đối trong môi trường máy móc công nghiệp.
Tiêu chuẩn e-CON quốc tế: Sản phẩm tương thích hoàn toàn với hệ sinh thái cảm biến và các thiết bị ngoại vi chuẩn e-CON của Autonics, đảm bảo tính đồng bộ cao nhất.
Thiết kế siêu nhỏ gọn: Kích thước tối ưu, phù hợp cho các không gian lắp đặt hạn chế như cánh tay robot, máy CNC hoặc các tủ điện điều khiển nhỏ gọn.
Nhận diện màu sắc chuyên nghiệp: Màu cam (Orange) giúp kỹ thuật viên dễ dàng phân loại, kiểm tra sơ đồ đấu nối, tránh nhầm lẫn gây sự cố hệ thống.
An toàn vượt trội: Thân vỏ chế tạo từ chất liệu PC/ABS cao cấp, đạt tiêu chuẩn chống cháy UL94V-0, đảm bảo an toàn cháy nổ cho thiết bị.

Thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Giá trị chi tiết
Số chân kết nối	3 chân (3-pin)
Điện áp định mức	≤ 32 VAC / VDC
Dòng điện định mức	Tối đa 3.0A
Tiêu chuẩn dây dẫn (AWG)	AWG 24 - 26
Tiết diện mặt cắt định danh	0.13 ~ 0.21 mm²
Đường kính vỏ cách điện	Ø1.2 ~ 1.6mm
Chất liệu thân vỏ	PC / ABS (Chống cháy UL94V-0)
Lực giữ Terminal	Tối thiểu 1.4 kgf
Màu sắc nhận diện	Cam (Orange)

Lợi ích thực tế khi sử dụng sản phẩm

Tối ưu chi phí & thời gian: Giảm thiểu tối đa chi phí nhân công và thời gian dừng máy (downtime) khi bảo trì hoặc thay thế cảm biến.
Nâng cao độ tin cậy hệ thống: Loại bỏ hoàn toàn các lỗi đấu nối thủ công như lỏng dây, tiếp xúc kém hoặc chập mạch do tước lõi đồng không chuẩn.
Lắp đặt linh hoạt: Đáp ứng tốt cả dự án lắp đặt mới lẫn các công việc nâng cấp, cải tạo hệ thống tự động hóa hiện có.

Hướng dẫn lắp đặt (How-to)

Bước 1: Chuẩn bị dây dẫn có kích thước phù hợp trong dải AWG 24-26.
Bước 2: Sử dụng kìm tuốt vỏ để bóc lớp cách điện của dây dẫn (Lưu ý: KHÔNG tước lõi đồng).
Bước 3: Luồn đầu dây đã tuốt lớp vỏ cách điện vào lỗ của đầu nối Autonics CNE-S03-OG.
Bước 4: Sử dụng dụng cụ ép chuyên dụng (crimping tool) để ép chặt đầu nối, giúp công nghệ IDC xuyên qua lớp cách điện và tiếp xúc trực tiếp vào lõi dây.
Bước 5: Kiểm tra lực giữ của dây và đo thông mạch để đảm bảo tín hiệu truyền tải ổn định nhất.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống hoạt động hoàn hảo, bạn nên kết hợp đầu nối này với:

Cảm biến tiệm cận, cảm biến quang Autonics chuẩn e-CON.
Dây cáp kết nối chuyên dụng cho thiết bị tự động hóa công nghiệp.
Bộ điều khiển PLC và các thiết bị ngoại vi trong hệ thống điều khiển tự động.

Ứng dụng sản phẩm (Application)

Lắp đặt hệ thống cảm biến trong dây chuyền sản xuất linh kiện điện tử chính xác.
Kết nối các thiết bị đo lường trong quy trình sản xuất tự động ngành ô tô.
Sử dụng trong các hệ thống robot công nghiệp và máy CNC hiện đại.

Câu hỏi thường gặp (FAQ)

1. Đầu nối CNE-S03-OG có cần tước lõi dây đồng không?: Không. Nhờ công nghệ IDC, sản phẩm cho phép kết nối trực tiếp vào lõi dây mà không cần tước vỏ lõi đồng, giúp bảo vệ lõi dây không bị đứt gãy.
2. Tôi có thể sử dụng dây AWG 22 cho đầu nối này không?: Không nên. Sản phẩm được thiết kế tối ưu cho dải dây AWG 24-26. Sử dụng dây quá lớn có thể làm hỏng cấu trúc tiếp điểm bên trong.
3. Sản phẩm này có khả năng chống nước không?: Sản phẩm đạt tiêu chuẩn kết nối công nghiệp, tuy nhiên độ chống nước thực tế sẽ phụ thuộc vào loại cảm biến đi kèm và môi trường lắp đặt cụ thể.
4. Tại sao tôi nên ưu tiên chọn màu Cam (Orange)?: Màu cam giúp kỹ thuật viên dễ dàng phân biệt các nhóm dây tín hiệu khác nhau trong tủ điện lớn, tránh nhầm lẫn gây sự cố khi bảo trì.
5. Đầu nối này có dùng được cho điện áp cao không?: Không. Sản phẩm này chuyên dụng cho tín hiệu và điện áp thấp (tối đa 32VDC/VAC).
6. Làm sao để kiểm tra kết nối đã chắc chắn chưa?: Bạn có thể kiểm tra bằng cách kéo nhẹ dây sau khi ép hoặc sử dụng đồng hồ vạn năng để đo độ ổn định của tín hiệu.
7. Mua đầu nối Autonics ở đâu chính hãng?: Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Autonics chính hãng 100%, đầy đủ chứng nhận CO/CQ cho khách hàng.
8. Có bắt buộc phải dùng kìm ép chuyên dụng không?: Có. Để đạt được lực giữ tối thiểu 1.4 kgf và đảm bảo chuẩn kết nối IDC, bạn cần sử dụng kìm ép chuyên dụng cho đầu nối e-CON.
9. Sản phẩm có chịu được rung động mạnh từ máy móc không?: Có. Thiết kế IDC giúp đầu nối bám cực chắc vào lõi dây, ngăn chặn hiện tượng lỏng kết nối do rung động cơ học.
10. AUT VN có hỗ trợ mua số lượng lớn không?: Có, AUT VN hỗ trợ cả nhu cầu mua lẻ bảo trì và cung cấp số lượng lớn cho các dự án công nghiệp với giá cực kỳ cạnh tranh.
