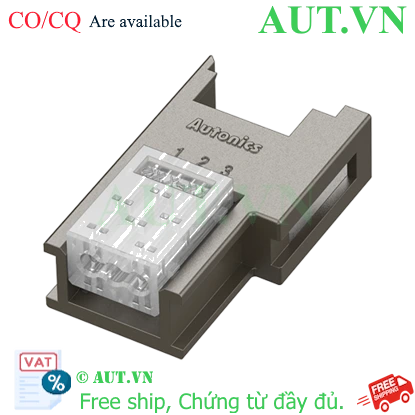

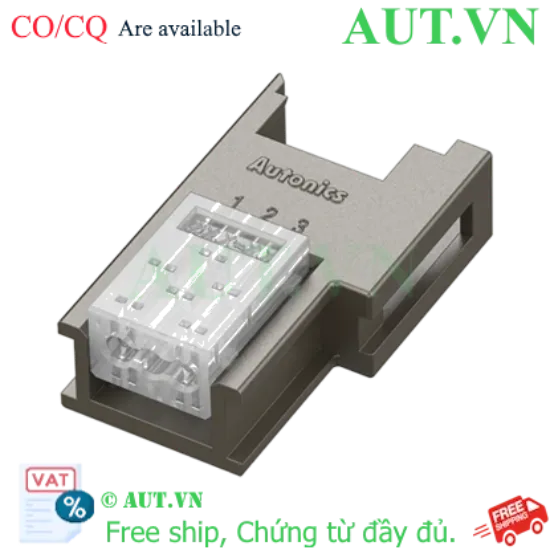

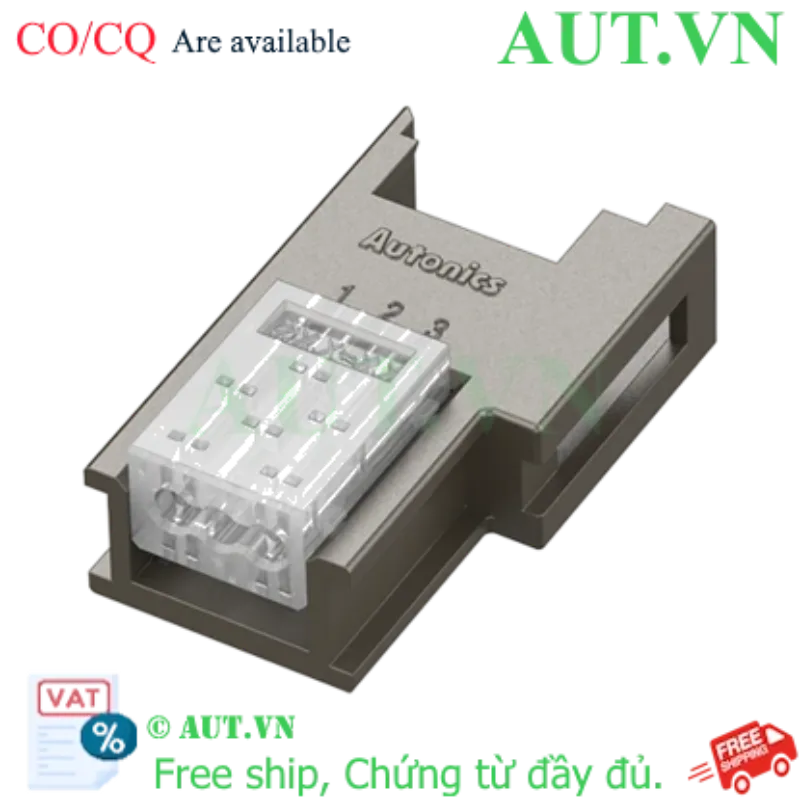

Khớp Nối Nhanh Autonics CNE-S03-WT | 3 Chân, Chuẩn e-CON, Công Nghệ IDC Không Tuốt Dây

Model: CNE-S03-WT (Autonics)
Số chân: 3 chân (3-pin)
Chuẩn kết nối: e-CON chuyên dụng
Công nghệ: IDC (Kết nối trực tiếp không cần tuốt vỏ dây)
Tiết diện dây phù hợp: AWG 28-30 (0.05 ~ 0.08mm²)
Đặc điểm nổi bật: Tiếp điểm mạ vàng chống oxy hóa, nắp trong suốt kiểm tra trực quan, vật liệu chống cháy UL94V-0.

nhà chế tạo: Autonics

SKU: CNE-S03-WT

Tải xuống mẫu

Giá cũ: 25.500 ₫

Giá bán: 20.400 ₫

Giới thiệu Khớp nối nhanh Autonics CNE-S03-WT - Giải pháp kết nối cảm biến tối ưu

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc giảm thiểu thời gian dừng máy (downtime) và tối ưu hóa quy trình lắp đặt là ưu tiên hàng đầu. Khớp nối nhanh Autonics CNE-S03-WT là đầu nối chuẩn e-CON cao cấp, được thiết kế để mang lại sự nhanh chóng và chính xác tuyệt đối. Với công nghệ bấm ghim (IDC) đột phá, sản phẩm này cho phép kỹ thuật viên thực hiện việc kết nối cảm biến Autonics một cách dễ dàng mà không cần các công đoạn thủ công phức tạp như tuốt dây hay hàn thiếc, giúp nâng cao hiệu suất làm việc đáng kể.

Điểm nổi bật vượt trội

Công nghệ kết nối IDC tiên tiến: Loại bỏ hoàn toàn bước tuốt vỏ dây, giúp tiết kiệm thời gian lắp đặt và ngăn ngừa tình trạng đứt lõi đồng bên trong, đảm bảo độ bền tín hiệu.
Thiết kế nắp trong suốt thông minh: Cho phép quan sát trực tiếp tình trạng tiếp xúc của lõi dây bên trong, giúp kiểm tra nhanh chóng và hạn chế sai sót khi lắp đặt.
Tiếp điểm mạ vàng cao cấp (Gold Plated): Sử dụng chất liệu C5210 mạ vàng 0.2μm, giúp tăng cường khả năng dẫn điện và chống oxy hóa tuyệt đối trong môi trường công nghiệp khắc nghiệt.
Độ bền vật liệu chuẩn công nghiệp: Thân đầu nối chế tạo từ nhựa PC/ABS đạt tiêu chuẩn chống cháy UL94V-0, đảm bảo an toàn tối đa cho hệ thống điện.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	CNE-S03-WT
Số chân (Pins)	3 Chân
Chuẩn kết nối	e-CON
Tiết diện dây dẫn (AWG)	AWG 28-30 (0.05 ~ 0.08mm²)
Đường kính vỏ dây	Ø0.6 đến 0.8mm
Điện áp định mức	≤ 32 VAC/VDC
Dòng điện định mức	Tối đa 3.0A
Lực hãm Terminal	Tối thiểu 1.4kgf
Chất liệu thân	PC/ABS (Chống cháy UL94V-0)
Chất liệu tiếp điểm	C5210 mạ vàng 0.2μm
Màu sắc nắp	Trong suốt (Transparent)

Nguồn tham khảo chính hãng: Autonics Corporation

Lợi ích khi sử dụng Autonics CNE-S03-WT

Sử dụng đầu nối chuẩn e-CON này mang lại những giá trị kinh tế và kỹ thuật thực tế cho doanh nghiệp:

Tối ưu chi phí nhân công: Giảm đáng kể thời gian thi công và đào tạo kỹ thuật viên lắp đặt dây dẫn.
Nâng cao độ tin cậy hệ thống: Tránh được các lỗi kết nối lỏng lẻo hoặc chập mạch do thao tác tuốt dây không chuẩn.
Bảo trì dễ dàng: Thiết kế module giúp việc thay thế cảm biến hoặc sửa chữa hệ thống trở nên nhanh chóng, giúp dây chuyền vận hành liên tục.
Tính thẩm mỹ chuyên nghiệp: Giúp hệ thống tủ điện và dây dẫn trở nên gọn gàng, hiện đại theo tiêu chuẩn quốc tế.

Hướng dẫn lắp đặt (How-to)

Bước 1: Chuẩn bị dây dẫn có kích thước phù hợp (AWG 28-30).
Bước 2: Luồn trực tiếp dây dẫn vào các lỗ định vị bên trong nắp nhựa (không cần thực hiện thao tác tuốt vỏ dây).
Bước 3: Đặt nắp lên thân connector và sử dụng kìm bấm chuyên dụng cho đầu nối IDC để ép chặt phần nắp vào thân.
Bước 4: Quan sát qua lớp nắp trong suốt để xác nhận lõi dây đã tiếp xúc hoàn toàn với các terminal mạ vàng.

Sản phẩm sử dụng chung với (isRelatedTo)

Cảm biến tiệm cận, cảm biến quang Autonics chuẩn e-CON.
Dây cáp tín hiệu chuyên dụng cho cảm biến công nghiệp.
Các bộ chuyển đổi I/O Module và bộ điều khiển PLC.

Ứng dụng thực tế (Application)

Lắp ráp dây chuyền sản xuất linh kiện điện tử chính xác.
Hệ thống Robot và cánh tay máy trong các nhà máy thông minh (Smart Factory).
Kiểm soát quy trình tự động trong ngành sản xuất ô tô và đóng gói.

Câu hỏi thường gặp (FAQ)

1. Tôi có cần tuốt vỏ dây trước khi lắp không?
Không, công nghệ IDC cho phép bạn luồn trực tiếp dây có vỏ vào để kết nối mà không cần tuốt vỏ, giúp bảo vệ lõi dây tối đa.
2. Sản phẩm này có tương thích với các loại dây lớn không?
Sản phẩm được thiết kế tối ưu cho các loại dây nhỏ từ AWG 28 đến AWG 30 (0.05 ~ 0.08mm²).
3. Tại sao nên ưu tiên đầu nối có tiếp điểm mạ vàng?
Lớp mạ vàng giúp tăng cường khả năng dẫn điện và ngăn chặn sự oxy hóa, đảm bảo tín hiệu truyền tải ổn định lâu dài.
4. Khớp nối này có chịu được môi trường ẩm không?
Sản phẩm đạt chuẩn kết nối công nghiệp, tuy nhiên để đạt cấp độ bảo vệ IP cao nhất, bạn nên sử dụng kết hợp với vỏ bảo vệ của cảm biến.
5. Tôi có thể dùng kìm thường để bấm đầu nối này không?
Để đảm bảo lực ép chuẩn xác và không làm hư hại lõi dây, bạn nên sử dụng kìm bấm chuyên dụng cho đầu nối IDC.
6. Thiết kế nắp trong suốt có tác dụng gì?
Giúp kỹ thuật viên kiểm tra trực quan vị trí lõi dây và tình trạng tiếp xúc ngay cả sau khi đã lắp đặt xong.
7. Dòng điện định mức của CNE-S03-WT là bao nhiêu?
Sản phẩm có khả năng chịu dòng điện định mức lên đến 3.0A.
8. Sản phẩm có đạt tiêu chuẩn chống cháy không?
Có, thân sản phẩm làm từ vật liệu PC/ABS đạt tiêu chuẩn chống cháy UL94V-0.
