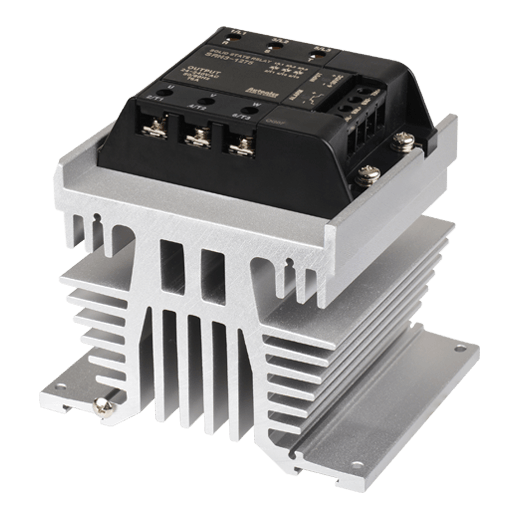

Trong các hệ thống điều khiển công nghiệp hiện đại, việc kiểm soát dòng điện tải lớn một cách chính xác và bền bỉ là yếu tố then chốt. Relay bán dẫn Autonics SRH3-1275 là dòng SSR 3 pha cao cấp, được thiết kế để thay thế các relay cơ truyền thống, loại bỏ hiện tượng đánh lửa và mài mòn tiếp điểm, từ đó kéo dài tuổi thọ hệ thống và tăng cường độ an toàn vận hành.
Điểm Nổi Bật Của Autonics SRH3-1275
- Công nghệ Zero-cross: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0, giúp giảm thiểu tối đa xung điện và nhiễu EMI cho các thiết bị điện tử xung quanh.
- Khả năng chịu tải mạnh mẽ: Với dòng tải định mức lên đến 75A, sản phẩm đáp ứng tốt các ứng dụng công suất lớn.
- Thiết kế linh hoạt: Hỗ trợ lắp đặt trên thanh DIN Rail hoặc bắt vít trên bảng điện, phù hợp với nhiều tiêu chuẩn tủ điện công nghiệp.
- Độ bền vượt trội: Không có bộ phận chuyển động cơ học, giúp thiết bị hoạt động ổn định trong môi trường khắc nghiệt.
Bảng Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật Autonics SRH3-1275
| Pha điều khiển |
3 Pha |
| Dòng tải định mức |
75A |
| Điện áp tải định mức |
24-240VAC~ |
| Điện áp ngõ vào định mức |
4-30VDC |
| Chức năng chuyển mạch |
Zero Cross (Bật tại điểm 0) |
| Độ bền điện môi |
4,000VAC~ |
| Loại lắp đặt |
Bảng điện, DIN rail |
| Nhiệt độ vận hành |
-30 đến 80℃ (Tùy thuộc vào điện áp ngõ vào) |
| Độ ẩm cho phép |
45 đến 85%RH (Không ngưng tụ) |
| Trọng lượng |
Xấp xỉ 2064g (Thiết bị) / 2354g (Đóng gói) |
* Lưu ý: Để đảm bảo tuổi thọ, bắt buộc sử dụng tản nhiệt và terminal O-ring khi kết nối dây.
Lợi Ích Khi Sử Dụng SRH3-1275
- Tiết kiệm chi phí bảo trì: Loại bỏ việc thay thế tiếp điểm định kỳ như relay cơ.
- Vận hành êm ái: Hoạt động hoàn toàn im lặng, không gây tiếng ồn trong nhà máy.
- Phản hồi nhanh: Tốc độ đóng cắt cực nhanh, giúp kiểm soát nhiệt độ hoặc công suất chính xác hơn.
- An toàn tuyệt đối: Cách ly điện áp điều khiển và điện áp tải, bảo vệ an toàn cho người vận hành và thiết bị điều khiển (PLC).
Hướng Dẫn Sử Dụng và Lắp Đặt
- Bước 1: Lắp đặt SSR lên thanh DIN Rail hoặc cố định vào bảng điện.
- Bước 2: Gắn tấm tản nhiệt (Heat Sink) vào mặt sau của SSR. Sử dụng keo tản nhiệt để tăng hiệu quả truyền nhiệt.
- Bước 3: Kết nối điện áp điều khiển (4-30VDC) vào chân ngõ vào (Input).
- Bước 4: Kết nối nguồn tải 3 pha và thiết bị chấp hành vào chân ngõ ra (Output), sử dụng đầu cos O-ring để đảm bảo tiếp xúc tốt nhất.
- Bước 5: Kiểm tra lại sơ đồ đấu nối và cấp nguồn vận hành.
Sản Phẩm Sử Dụng Chung (Combo Khuyến Nghị)
Để SRH3-1275 hoạt động bền bỉ và đạt hiệu suất cao nhất, bạn nên kết hợp với:
- Tấm tản nhiệt (Heat Sink): Bắt buộc phải có để tránh quá nhiệt gây hỏng SSR.
- Bộ điều khiển nhiệt độ Autonics (TK series): Để điều khiển chính xác chu kỳ đóng cắt của relay.
- Aptomat/MCCB: Để bảo vệ ngắn mạch cho hệ thống tải 3 pha.
Ứng Dụng Thực Tế
Relay bán dẫn Autonics SRH3-1275 được ứng dụng rộng rãi trong:
- Hệ thống sưởi công nghiệp (Lò nung, máy ép nhựa, máy đóng gói).
- Điều khiển động cơ 3 pha công suất nhỏ và trung bình.
- Hệ thống HVAC (Sưởi ấm, thông gió và điều hòa không khí).
- Các dây chuyền sản xuất tự động hóa sử dụng PLC điều khiển.
Câu Hỏi Thường Gặp (FAQ)
1. Tại sao tôi phải dùng tản nhiệt cho SRH3-1275?
Vì SSR tạo ra nhiệt năng trong quá trình dẫn dòng. Nếu không có tản nhiệt, thiết bị sẽ quá nhiệt và tự ngắt hoặc bị hỏng vĩnh viễn.
2. Zero-cross switching là gì và có lợi ích gì?
Đây là tính năng chỉ cho phép relay đóng khi điện áp xoay chiều ở mức gần 0V. Điều này giúp giảm nhiễu điện từ (EMI) và bảo vệ tải nhạy cảm.
3. SRH3-1275 có thể điều khiển được tải cảm không?
Sản phẩm tối ưu cho tải trở (điện trở nhiệt). Với tải cảm (động cơ), bạn cần tính toán thêm mạch bảo vệ để tránh dòng khởi động lớn.
4. Điện áp đầu vào 4-30VDC nghĩa là sao?
Bạn có thể dùng bất kỳ nguồn DC nào trong khoảng từ 4V đến 30V (ví dụ 12V hoặc 24V từ PLC) để kích hoạt relay.
5. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
6. Tôi có thể lắp SRH3-1275 lên thanh DIN Rail không?
Có, sản phẩm hỗ trợ cả hai kiểu lắp đặt: bắt vít lên bảng điện hoặc kẹp vào thanh DIN Rail.
7. Dòng 75A là dòng tối đa hay dòng vận hành liên tục?
Đó là dòng định mức tối đa. Tuy nhiên, bạn nên vận hành ở mức 60-80% công suất (khoảng 45-60A) để đảm bảo độ bền lâu dài.
8. Làm sao để phân biệt hàng chính hãng AUT VN cung cấp?
Hàng tại AUT VN đầy đủ CO/CQ công chứng, tem nhãn chính hãng và xuất hóa đơn VAT hợp pháp.
9. Sự khác biệt giữa SSR và Relay cơ là gì?
SSR không có tiếp điểm cơ khí nên không gây tia lửa điện, không mòn tiếp điểm và tốc độ đóng cắt nhanh hơn nhiều lần.
10. Nếu tôi không dùng đầu cos O-ring thì sao?
Kết nối không chặt sẽ gây ra hiện tượng Move (phóng điện), làm nóng điểm tiếp xúc và có thể gây cháy thiết bị.
Nguồn tham khảo: Autonics Official Website
