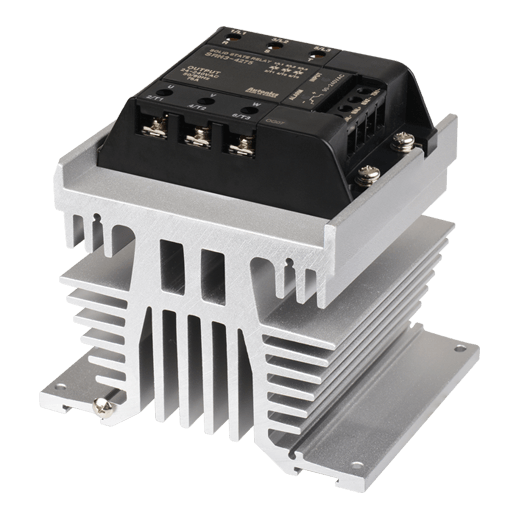

Relay bán dẫn Autonics SRH3-4275 là thiết bị đóng ngắt trạng thái rắn (Solid State Relay - SSR) cao cấp, được thiết kế đặc biệt cho các hệ thống điện 3 pha đòi hỏi cường độ dòng điện lớn và tần suất đóng ngắt liên tục. Khác biệt hoàn toàn với các dòng relay cơ truyền thống, SRH3-4275 sử dụng linh kiện bán dẫn để chuyển mạch, giúp loại bỏ hoàn toàn hiện tượng tia lửa điện, mài mòn tiếp điểm và tiếng ồn cơ khí. Đây là lựa chọn hàng đầu để đảm bảo tính ổn định và an toàn tuyệt đối cho các hệ thống điều khiển công nghiệp hiện đại tại các nhà máy.
Điểm nổi bật của Autonics SRH3-4275
- Công nghệ Zero-cross tiên tiến: Thiết bị chỉ thực hiện đóng ngắt tại thời điểm điện áp xoay chiều đi qua điểm 0V. Điều này giúp giảm thiểu tối đa xung điện áp đột ngột và nhiễu điện từ (EMI), bảo vệ các linh kiện điện tử nhạy cảm như PLC hay bộ điều khiển nhiệt độ.
- Khả năng chịu tải mạnh mẽ: Với dòng định mức lên đến 75A, sản phẩm đáp ứng hoàn hảo cho các thiết bị gia nhiệt, lò nung và động cơ công suất lớn.
- Tuổi thọ vượt trội: Do không có các bộ phận chuyển động cơ học, SRH3-4275 có khả năng hoạt động hàng triệu chu kỳ mà không bị suy giảm hiệu suất, giúp tiết kiệm tối đa chi phí bảo trì và thay thế.
- Thiết kế tối ưu không gian: Hỗ trợ linh hoạt cả lắp đặt trên thanh DIN rail hoặc bắt vít trực tiếp vào bảng điện, cực kỳ tiện lợi cho việc thiết kế và tối ưu hóa tủ điện công nghiệp.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics SRH3-4275
| Số pha điều khiển |
3 Pha |
| Dòng tải định mức (Ie) |
75A |
| Điện áp tải định mức |
24 - 240VAC~ |
| Điện áp điều khiển (Input) |
90 - 240VAC~ |
| Chế độ chuyển mạch |
Zero Cross (Chuyển mạch tại điểm không) |
| Độ bền điện môi (Dielectric Strength) |
4,000VAC~ |
| Kiểu lắp đặt |
Bảng điện, Thanh DIN Rail |
| Nhiệt độ vận hành |
-30 đến 80°C (Tại 90-240VAC: -30 đến 70°C) |
| Độ ẩm cho phép |
45% đến 85% RH |
| Trọng lượng |
~ 2.06 kg |
※ Lưu ý kỹ thuật: Công suất dòng điện có thể thay đổi tùy theo nhiệt độ môi trường. Khách hàng cần tuân thủ đường cong giảm tải (SSR Derating Curve) của hãng Autonics để đảm bảo an toàn.
Lợi ích khi đầu tư Autonics SRH3-4275
- Tối ưu hiệu suất: Tốc độ phản hồi cực nhanh giúp kiểm soát chính xác các quy trình công nghiệp, đặc biệt là các quy trình cần kiểm soát nhiệt độ khắt khe.
- Giảm chi phí vận hành: Loại bỏ hoàn toàn việc thay thế tiếp điểm định kỳ như relay cơ, giảm thiểu tối đa thời gian dừng máy (down-time) ngoài ý muốn.
- An toàn hệ thống: Công nghệ cách ly quang học (Optical Isolation) giúp bảo vệ mạch điều khiển (PLC, Controller) khỏi các sự cố điện áp cao đột ngột ở mạch tải.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị tản nhiệt: Do SSR sinh nhiệt khi dẫn dòng lớn, bắt buộc phải lắp kèm tản nhiệt (Heatsink) phù hợp với công suất 75A.
- Bước 2: Bôi keo tản nhiệt: Thoa một lớp keo tản nhiệt mỏng và đều lên bề mặt tiếp xúc giữa SSR và tản nhiệt để tối ưu hóa hiệu quả truyền nhiệt.
- Bước 3: Lắp đặt cơ khí: Gắn thiết bị lên thanh DIN rail hoặc cố định chắc chắn trên tấm panel tủ điện bằng vít chuyên dụng.
- Bước 4: Kết nối mạch điều khiển: Đấu nối nguồn điều khiển (90-240VAC) vào các chân Input theo đúng sơ đồ kỹ thuật của hãng.
- Bước 5: Kết nối mạch tải: Kết nối các pha tải 3 pha vào các chân Output. Nên sử dụng đầu cốt (terminal) dạng O-ring để đảm bảo tiếp xúc điện tốt nhất và tránh sinh nhiệt tại điểm nối.
- Bước 6: Kiểm tra vận hành: Kiểm tra kỹ độ chặt của các đầu dây và dùng đồng hồ đo điện áp trước khi cấp nguồn chính để tránh sự cố ngắn mạch.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo thiết bị hoạt động bền bỉ và an toàn nhất, quý khách nên kết hợp với:
- Tản nhiệt nhôm (Heatsink): Phụ kiện bắt buộc để hạ nhiệt cho SSR khi chạy tải cao.
- Keo tản nhiệt chuyên dụng: Tăng cường hiệu quả dẫn nhiệt giữa SSR và Heatsink.
- Bộ điều khiển nhiệt độ Autonics: Tạo thành một hệ thống điều khiển PID hoàn chỉnh và chính xác.
- Aptomat bảo vệ (MCCB/MCB): Bảo vệ toàn bộ hệ thống khi xảy ra sự cố quá tải hoặc ngắn mạch.
Ứng dụng thực tế (Application)
Sản phẩm Autonics SRH3-4275 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
- Công nghiệp nhiệt: Điều khiển lò nung, lò sấy, lò tôi nhiệt 3 pha công suất lớn.
- Sản xuất nhựa: Hệ thống gia nhiệt máy ép nhựa, máy đùn nhựa đòi hỏi đóng ngắt liên tục.
- Hệ thống HVAC: Điều khiển các tải nhiệt công nghiệp trong các tòa nhà hoặc nhà máy lớn.
- Xử lý bề mặt: Các quy trình mạ điện, xử lý nhiệt luyện kim yêu cầu kiểm soát nhiệt chính xác.
Câu hỏi thường gặp (FAQ)
1. Tại sao SSR Autonics SRH3-4275 lại bắt buộc phải có tản nhiệt?
Khi dòng điện lớn (lên đến 75A) chạy qua linh kiện bán dẫn, một phần năng lượng sẽ chuyển hóa thành nhiệt năng. Nếu không có tản nhiệt, nhiệt độ tăng cao quá mức sẽ làm hỏng linh kiện ngay lập tức.
2. Công nghệ Zero-cross có tác dụng gì thực tế?
Nó giúp thiết bị đóng ngắt tại thời điểm sóng sin điện áp đi qua điểm 0V, giúp tránh các xung điện áp đột ngột, từ đó giảm nhiễu điện từ cho các thiết bị nhạy cảm khác trong cùng hệ thống.
3. Tôi có thể dùng relay này cho tải 1 pha không?
SRH3-4275 được thiết kế tối ưu cho hệ thống 3 pha. Nếu dùng cho tải 1 pha, bạn cần lưu ý sơ đồ đấu nối và đảm bảo dòng điện hoạt động nằm trong giới hạn cho phép của thiết bị.
4. Làm thế nào để nhận biết SSR đã bị hỏng?
Một lỗi phổ biến là SSR bị "chập" (luôn dẫn điện ngay cả khi không có tín hiệu điều khiển). Bạn có thể kiểm tra bằng cách dùng đồng hồ vạn năng đo thông mạch ở đầu ra khi chưa cấp tín hiệu đầu vào.
5. Tôi nên chọn SSR có dòng bao nhiêu cho tải 75A?
Để đảm bảo độ bền và tuổi thọ cao nhất, bạn nên chọn SSR có dòng định mức cao hơn tải thực tế khoảng 20-30%. Nếu tải là 75A, bạn nên cân nhắc các dòng có công suất lớn hơn hoặc đảm bảo tản nhiệt cực tốt.
6. Sản phẩm này có thay thế được Contactor (Khởi động từ) cơ không?
Hoàn toàn có thể. SSR ưu việt hơn ở tốc độ đóng ngắt cực nhanh, không có tiếng ồn, không gây tia lửa điện và tuổi thọ cao hơn nhiều so với contactor cơ.
7. Điện áp điều khiển 90-240VAC có ưu điểm gì?
Nó cho phép bạn sử dụng trực tiếp nguồn điện lưới xoay chiều phổ biến để kích hoạt relay mà không cần qua bộ chuyển đổi nguồn DC phức tạp.
8. Mua hàng tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm Autonics tại AUT VN đều được cam kết chính hãng và bảo hành theo tiêu chuẩn của nhà sản xuất.
9. Tôi có cần lắp thêm cầu chì bảo vệ không?
Rất nên. Sử dụng cầu chì nhanh (Fast-acting fuse) sẽ giúp bảo vệ SSR khỏi các sự cố ngắn mạch cực nhanh, tránh gây cháy nổ linh kiện bán dẫn.
10. Làm sao để phân biệt hàng chính hãng Autonics?
Hàng chính hãng tại AUT VN luôn có tem mác đầy đủ, thông số kỹ thuật chuẩn xác và chúng tôi cung cấp đầy đủ chứng chỉ CO/CQ khi khách hàng yêu cầu.
