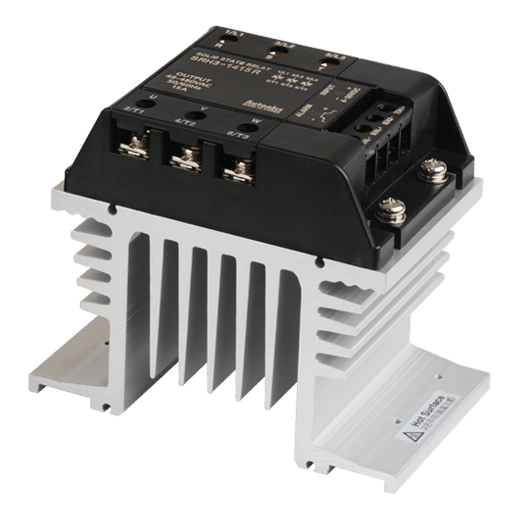

Relay Bán Dẫn Autonics SRH3-1415R | 3 Pha, 15A, Kích Ngẫu Nhiên (Random Switching)

Model: SRH3-1415R
Loại sản phẩm: Relay bán dẫn (SSR) chuyên dụng 3 pha
Dòng điện tải định mức: 15A
Điện áp tải hoạt động: 48...480VAC
Điện áp điều khiển: 4...30VDC
Chế độ chuyển mạch: Random Switching (Kích ngẫu nhiên)
Ưu điểm: Không tiếng ồn, không tia lửa điện, tuổi thọ cực cao

nhà chế tạo: Autonics

SKU: SRH3-1415R

Tải xuống mẫu

Giá cũ: 2.585.250 ₫

Giá bán: 2.068.200 ₫

Số lượng:

Giới thiệu Relay Bán Dẫn Autonics SRH3-1415R

Bạn đang tìm kiếm một giải pháp đóng ngắt công suất lớn, ổn định và bền bỉ cho hệ thống điện 3 pha? Relay bán dẫn Autonics SRH3-1415R chính là câu trả lời hoàn hảo. Đây là dòng Solid State Relay (SSR) cao cấp, được thiết kế để thay thế hoàn toàn các relay cơ truyền thống trong các môi trường công nghiệp khắc nghiệt.

Khác với relay cơ, SRH3-1415R sử dụng linh kiện bán dẫn hiện đại, giúp loại bỏ hoàn toàn hiện tượng mòn tiếp điểm, tia lửa điện và tiếng ồn cơ khí. Với khả năng kích ngẫu nhiên (Random Switching), sản phẩm cho phép phản ứng tức thì với tín hiệu điều khiển, cực kỳ quan trọng trong các ứng dụng yêu cầu sự chính xác về thời gian và tốc độ đóng ngắt cao.

Điểm nổi bật vượt trội

Độ bền vô hạn: Nhờ cấu tạo không có bộ phận chuyển động, thiết bị không bị mòn cơ học, giúp giảm tối đa chi phí bảo trì và dừng máy.
Chế độ Random Switching chuyên dụng: Kích hoạt tải ngay lập tức khi nhận tín hiệu, lý tưởng cho các hệ thống điều khiển cần sự nhạy bén và phản ứng nhanh.
Khả năng cách ly an toàn: Bảo vệ tuyệt đối hệ thống điều khiển (PLC, bộ điều khiển nhiệt độ) nhờ sự cách ly điện áp giữa ngõ vào và ngõ ra.
Hoạt động êm ái: Hoàn toàn không phát ra tiếng động, phù hợp cho các nhà máy yêu cầu tiêu chuẩn tiếng ồn thấp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics SRH3-1415R
Số pha điều khiển	3 Pha
Dòng tải định mức (Id)	15A
Điện áp tải (Load Voltage)	48 - 480VAC~
Điện áp điều khiển (Control Voltage)	4 - 30VDC
Chế độ chuyển mạch	Kích ngẫu nhiên (Random Switching)
Độ bền điện môi (Dielectric Strength)	2,500VAC~
Phương thức lắp đặt	Gắn bảng (Panel Mount) hoặc thanh DIN Rail
Nhiệt độ vận hành	-30 đến 80℃ (Yêu cầu bộ tản nhiệt)
Độ ẩm môi trường	45% ~ 85% RH
Trọng lượng	~ 686g

* Lưu ý chuyên gia: Để đạt hiệu suất tối ưu, quý khách nên sử dụng terminal đầu cốt dạng O-ring và tuân thủ biểu đồ giảm định mức (Derating Curve).

Lợi ích khi đầu tư SRH3-1415R cho hệ thống

Tối ưu chi phí: Giảm thiểu thời gian dừng máy (downtime) để thay thế linh kiện, giúp dây chuyền sản xuất vận hành liên tục.
An toàn tuyệt đối: Kiểm soát dòng điện 3 pha chính xác, tránh tình trạng sốc điện hoặc hồ quang điện gây cháy nổ.
Lắp đặt linh hoạt: Thiết kế chuẩn công nghiệp, dễ dàng tích hợp vào tủ điện hiện có.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị: Kiểm tra thông số nguồn điện tải (48-480VAC) và nguồn điều khiển (4-30VDC) để đảm bảo tương thích.
Bước 2 - Lắp đặt tản nhiệt: Bắt buộc lắp đặt SRH3-1415R lên bộ tản nhiệt (Heat Sink) phù hợp để tránh hiện tượng quá nhiệt gây hỏng linh kiện bán dẫn.
Bước 3 - Đấu nối: Sử dụng đầu cốt O-ring chất lượng cao để siết chặt các terminal, đảm bảo tiếp xúc điện tốt nhất, tránh hiện tượng move điện.
Bước 4 - Kiểm tra vận hành: Cấp nguồn điều khiển và dùng đồng hồ đo kiểm tra điện áp ngõ ra trước khi đưa tải thực tế vào hệ thống.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để hệ thống tự động hóa hoạt động hoàn hảo, bạn nên kết hợp SRH3-1415R với:

Bộ điều khiển nhiệt độ Autonics (Dòng TK, TB, TC): Để điều khiển PID chính xác.
Bộ tản nhiệt nhôm chuyên dụng: Đảm bảo hiệu suất giải nhiệt cho SSR.
Bộ nguồn DC 24V: Cung cấp tín hiệu điều khiển ổn định cho ngõ vào.

Ứng dụng thực tế (Application)

Hệ thống lò sấy, lò nung công nghiệp sử dụng điện trở nhiệt 3 pha công suất lớn.
Máy ép nhựa, máy đúc khuôn áp lực cao trong sản xuất bao bì.
Hệ thống điều khiển HVAC và sưởi ấm trung tâm quy mô công nghiệp.
Điều khiển các động cơ công suất nhỏ và tải điện trở trong dây chuyền sản xuất tự động.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn SRH3-1415R thay vì relay cơ?
SRH3-1415R không có tiếp điểm cơ khí nên không bị mòn, không phát tia lửa điện và có tốc độ đóng ngắt cực nhanh, giúp tăng tuổi thọ hệ thống đáng kể.

2. Tôi có bắt buộc phải dùng tản nhiệt không?
Có. SSR khi hoạt động sẽ sinh nhiệt rất lớn. Nếu không có tản nhiệt phù hợp, thiết bị sẽ nhanh chóng bị quá nhiệt và dẫn đến hỏng hóc ngay lập tức.

3. Chế độ Random Switching khác gì với Zero Crossing?
Random Switching sẽ đóng điện ngay khi nhận tín hiệu điều khiển, trong khi Zero Crossing phải đợi đến khi điện áp đạt điểm 0 mới đóng. Chế độ Random phù hợp cho các tải cần phản ứng tức thì.

4. Dòng 15A là dòng chạy liên tục được không?
15A là dòng định mức tối đa. Để đảm bảo độ bền lâu dài, bạn nên vận hành ở mức 60-80% tải (khoảng 9A-12A) tùy vào điều kiện tản nhiệt.

5. Tôi có thể dùng nguồn 24VDC để điều khiển không?
Hoàn toàn được, vì dải điện áp điều khiển cho phép từ 4VDC đến 30VDC, rất linh hoạt với các bộ nguồn công nghiệp.

6. Sản phẩm này có thể lắp trên thanh DIN Rail không?
Có, thiết kế của Autonics cho phép lắp đặt linh hoạt trên thanh DIN Rail hoặc gắn trực tiếp vào bảng điều khiển.

7. Làm sao để nhận biết SSR đã bị hỏng?
Dấu hiệu phổ biến là thiết bị luôn ở trạng thái dẫn (tải chạy liên tục dù không có lệnh) hoặc không thể đóng ngắt dù đã có tín hiệu điều khiển.

8. Mua hàng tại AUT VN có đầy đủ giấy tờ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng từ Autonics cho mọi đơn hàng.

9. Tôi có thể dùng cho tải 1 pha không?
Có thể, nhưng vì đây là model 3 pha, việc dùng cho 1 pha có thể không tối ưu về chi phí so với các dòng SSR 1 pha chuyên dụng.

10. Thời gian giao hàng như thế nào?
AUT VN hỗ trợ giao hàng nhanh chóng trên toàn quốc, có hóa đơn VAT đầy đủ cho doanh nghiệp.
