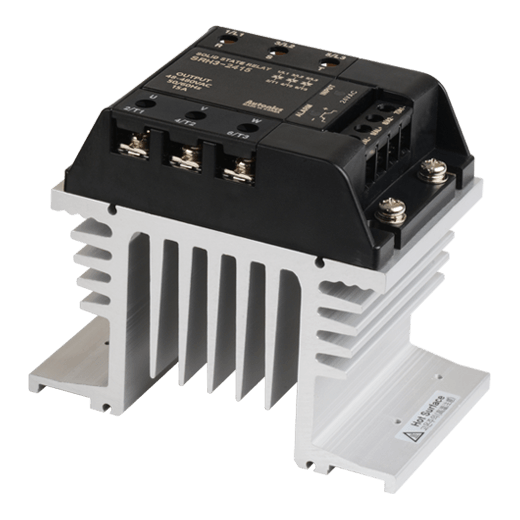

Relay bán dẫn Autonics SRH3-2415 là thiết bị đóng ngắt điện tử (SSR) cao cấp, được thiết kế chuyên biệt cho các hệ thống tự động hóa công nghiệp yêu cầu tần suất đóng ngắt liên tục và độ chính xác tuyệt đối. Khác với các dòng relay cơ truyền thống dễ bị mài mòn tiếp điểm, SRH3-2415 sử dụng linh kiện bán dẫn giúp loại bỏ hoàn toàn tia lửa điện, giảm thiểu nhiễu và kéo dài tuổi thọ vận hành lên gấp nhiều lần.
Với khả năng điều khiển 3 pha và dòng tải 15A, sản phẩm này là lựa chọn hàng đầu cho các hệ thống điều khiển nhiệt độ, máy ép nhựa, lò nung và các dây chuyền sản xuất hiện đại. Tại AUT VN, chúng tôi cung cấp dòng SSR Autonics chính hãng, đảm bảo sự ổn định tối đa cho dây chuyền của bạn.
Điểm Nổi Bật Của Autonics SRH3-2415
- Công nghệ Zero-cross tiên tiến: Thiết bị chỉ đóng ngắt khi điện áp xoay chiều đi qua điểm 0V. Điều này giúp giảm thiểu tối đa nhiễu điện từ (EMI), bảo vệ các thiết bị nhạy cảm như PLC, cảm biến (Sensor) khỏi các xung điện áp đột ngột.
- Độ bền vượt trội, không tiếng ồn: Nhờ không có bộ phận chuyển động cơ khí, thiết bị hoạt động cực kỳ êm ái, không gây tiếng lạch cạch và có thể chịu được hàng triệu chu kỳ đóng ngắt.
- Khả năng chịu tải mạnh mẽ: Thiết kế tối ưu cho dòng điện 3 pha lên đến 15A, phù hợp với các thiết bị gia nhiệt công suất lớn.
- Thiết kế chuẩn công nghiệp: Hỗ trợ lắp đặt linh hoạt trên thanh DIN rail hoặc bắt vít trực tiếp lên tủ điện, giúp tối ưu hóa không gian lắp đặt.
Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật Relay bán dẫn Autonics SRH3-2415
| Số pha điều khiển |
3 Pha |
| Dòng tải định mức (Ie) |
15A |
| Điện áp điều khiển (Input) |
24VAC~ |
| Điện áp tải (Output) |
48 - 480VAC~ |
| Chế độ đóng ngắt |
Zero-cross (Chuyển mạch tại điểm 0) |
| Độ bền điện môi (Dielectric Strength) |
4,000VAC~ |
| Phương thức lắp đặt |
Gắn bảng điện hoặc thanh DIN rail |
| Nhiệt độ vận hành |
-30 đến 80℃ (Cần tuân thủ đường cong Derating) |
| Độ ẩm cho phép |
45% đến 85% RH |
| Trọng lượng |
~686g (Thiết bị) |
* Lưu ý quan trọng: Để đảm bảo thiết bị không bị quá nhiệt, bắt buộc phải sử dụng kèm tản nhiệt (Heat sink) và sử dụng đầu cốt O-ring khi đấu nối dây tải.
Lợi Ích Khi Sử Dụng SRH3-2415
- Tiết kiệm chi phí bảo trì: Loại bỏ hoàn toàn việc thay thế tiếp điểm cơ khí định kỳ, giảm thiểu thời gian dừng máy ngoài ý muốn.
- Bảo vệ hệ thống điều khiển: Chống nhiễu EMI cực tốt giúp bảo vệ PLC và các bộ điều khiển thông minh khỏi hư hỏng do xung điện.
- Vận hành ổn định: Duy trì nhiệt độ chính xác cho các quá trình gia nhiệt công nghiệp, nâng cao chất lượng sản phẩm đầu ra.
Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)
- Bước 1: Lắp đặt cơ khí: Gắn Relay SRH3-2415 lên thanh DIN rail hoặc bắt vít cố định chắc chắn trên bảng điện theo sơ đồ thiết kế.
- Bước 2: Lắp hệ thống tản nhiệt: Lắp tản nhiệt nhôm (Heat sink) vào mặt sau của Relay. Đây là bước bắt buộc để ngăn ngừa cháy nổ do quá nhiệt.
- Bước 3: Đấu nối ngõ vào (Control): Kết nối nguồn điều khiển 24VAC vào các chân Input theo đúng ký hiệu trên thiết bị.
- Bước 4: Đấu nối ngõ ra (Load): Kết nối nguồn tải 3 pha (48-480VAC) vào các chân Output. Khuyến khích sử dụng đầu cốt dạng O-ring để đảm bảo tiếp xúc tốt nhất.
- Bước 5: Kiểm tra vận hành: Kiểm tra lại toàn bộ sơ đồ đấu nối, cấp nguồn và chạy thử nghiệm để xác nhận thiết bị hoạt động đúng chức năng.
Sản Phẩm Thường Sử Dụng Kèm
- Bộ điều khiển nhiệt độ Autonics (Dòng TX/TK Series): Để điều khiển chính xác chu kỳ đóng ngắt.
- Tản nhiệt nhôm chuyên dụng cho SSR: Giải pháp bắt buộc để tăng tuổi thọ thiết bị.
- Thiết bị bảo vệ điện (MCB, Fuse): Bảo vệ hệ thống khỏi các sự cố ngắn mạch.
Ứng Dụng Thực Tế
Relay bán dẫn Autonics SRH3-2415 được ứng dụng rộng rãi trong:
- Hệ thống sưởi công nghiệp, lò nung, lò sấy sử dụng nguồn 3 pha.
- Máy ép nhựa, máy đúc áp lực yêu cầu kiểm soát nhiệt độ chính xác.
- Ngành công nghiệp thực phẩm, hóa chất và dệt may.
- Các tủ điện tự động hóa yêu cầu đóng ngắt tần suất cao.
Câu Hỏi Thường Gặp (FAQ)
1. Tại sao tôi bắt buộc phải dùng tản nhiệt cho SRH3-2415?
Vì trong quá trình dẫn điện, linh kiện bán dẫn sẽ sinh nhiệt lớn. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt dẫn đến hỏng hóc hoặc tự ngắt để bảo vệ.
2. Chế độ Zero-cross giúp ích gì cho hệ thống của tôi?
Nó giúp thiết bị chỉ đóng mạch khi điện áp đạt mức 0V, từ đó giảm thiểu các xung điện áp đột ngột và nhiễu điện từ (EMI) gây ảnh hưởng đến PLC và cảm biến.
3. Tôi có thể dùng nguồn 24VDC để điều khiển không?
Không. Model SRH3-2415 được thiết kế chuyên dụng cho điện áp ngõ vào là 24VAC. Vui lòng kiểm tra kỹ model trước khi mua.
4. Sản phẩm này có dùng được cho tải 1 pha không?
Mặc dù là model 3 pha, bạn vẫn có thể ứng dụng cho tải 1 pha theo sơ đồ kỹ thuật, nhưng để tối ưu nhất, chúng tôi khuyên dùng đúng model 1 pha chuyên dụng.
5. Tuổi thọ của SRH3-2415 so với Relay cơ như thế nào?
Do không có tiếp điểm cơ khí bị mòn, tuổi thọ của SSR cao hơn rất nhiều, giúp bạn tiết kiệm chi phí thay thế và bảo trì.
6. Làm sao để kiểm tra Relay còn hoạt động tốt không?
Sử dụng đồng hồ đo điện áp đầu ra sau khi đã cấp nguồn điều khiển 24VAC vào ngõ vào để kiểm tra chu kỳ đóng ngắt.
7. Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
Tại AUT VN, mọi sản phẩm Autonics đều được cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng.
8. Tôi nên chạy ở mức dòng điện bao nhiêu để bền nhất?
Mặc dù dòng định mức là 15A, để đạt tuổi thọ tối ưu, bạn nên vận hành ở mức 60-80% công suất (tầm 9A - 12A).
9. Nếu Relay bị nóng quá mức, tôi cần làm gì?
Kiểm tra ngay hệ thống tản nhiệt, quạt làm mát và đảm bảo dòng tải không vượt quá ngưỡng cho phép.
10. AUT VN có hỗ trợ kỹ thuật không?
Có, AUT VN hỗ trợ kỹ thuật chuyên sâu, tư vấn lắp đặt và cung cấp giải pháp phù hợp hoàn toàn miễn phí.
