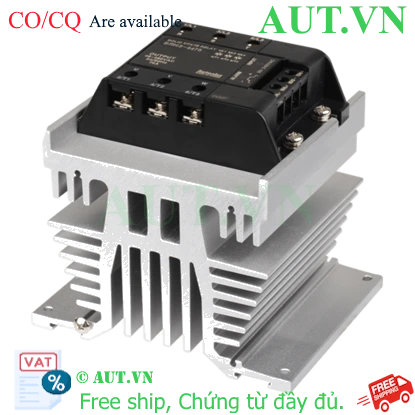

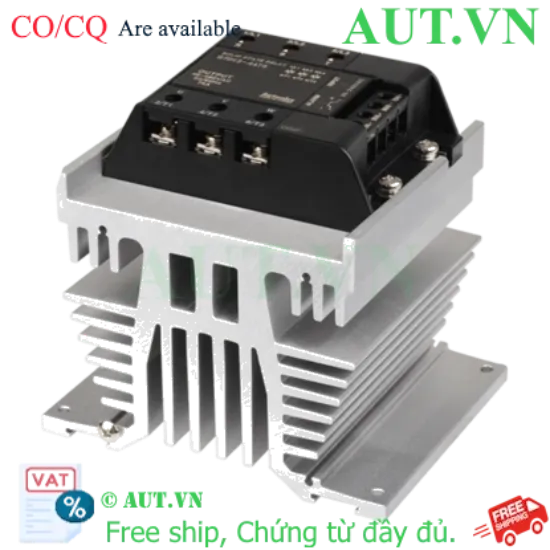

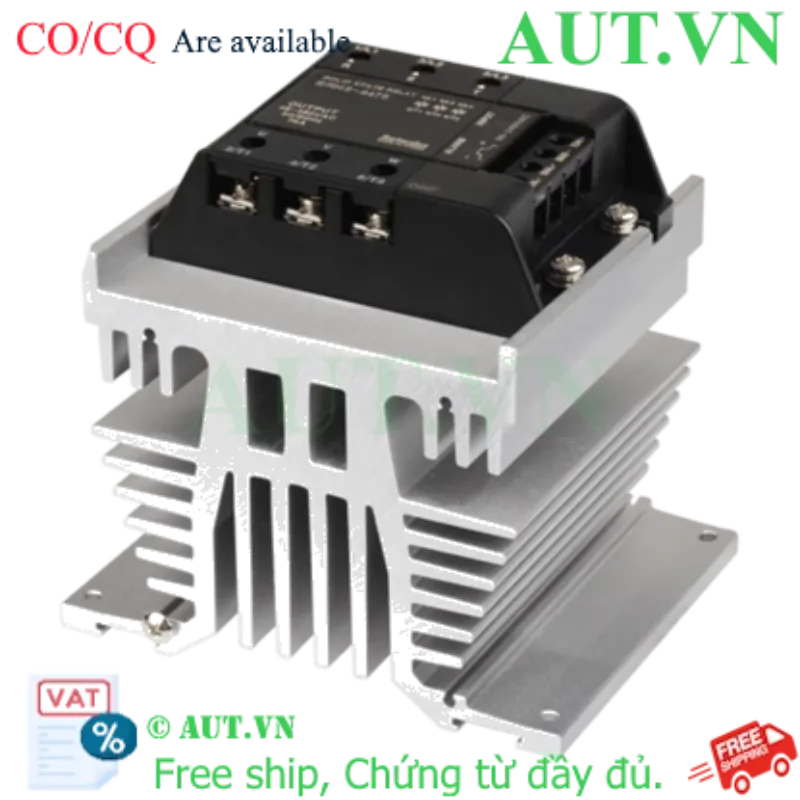

Relay bán dẫn Autonics SRH3-4475 là thiết bị đóng ngắt điện tử 3 pha cao cấp, được thiết kế để điều khiển các tải điện xoay chiều công suất lớn với độ tin cậy tuyệt đối. Khác với relay cơ truyền thống, SRH3-4475 không có tiếp điểm cơ khí, giúp loại bỏ hiện tượng đánh lửa, giảm mài mòn và kéo dài tuổi thọ vận hành trong môi trường công nghiệp khắc nghiệt.
Điểm Nổi Bật Của Autonics SRH3-4475
- Công nghệ Zero-Cross: Tự động đóng ngắt tại điểm điện áp bằng 0, giúp triệt tiêu nhiễu điện từ (EMI) và bảo vệ tải nhạy cảm.
- Khả năng chịu tải mạnh mẽ: Dòng định mức lên đến 75A, đáp ứng tốt cho các hệ thống sưởi công nghiệp và động cơ.
- Thiết kế linh hoạt: Hỗ trợ lắp đặt trên thanh DIN Rail hoặc bảng điện, tối ưu không gian tủ điện.
- Độ bền vượt trội: Khả năng cách điện lên đến 4,000VAC, đảm bảo an toàn tuyệt đối cho hệ thống điều khiển.
Bảng Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật Autonics SRH3-4475
| Pha điều khiển |
3 pha |
| Bộ tản nhiệt |
Yêu cầu sử dụng tản nhiệt ngoài |
| Loại lắp đặt |
Gắn bảng (Panel), Thanh DIN rail |
| Điện áp ngõ vào định mức |
90-240VAC~ |
| Điện áp tải định mức |
48-480VAC~ |
| Độ bền điện môi |
4,000VAC~ |
| Dòng tải định mức |
75A |
| Chức năng chuyển mạch |
Zero Cross (Đóng ngắt tại điểm 0) |
| Nhiệt độ vận hành |
-30 đến 70℃ (với ngõ vào 90-240VAC), Bảo quản: -30 đến 100℃ |
| Độ ẩm xung quanh |
45 đến 85%RH |
| Trọng lượng |
Xấp xỉ 2064g (Thiết bị) / 2354g (Bao bì) |
* Lưu ý: Công suất dòng điện định mức thay đổi tùy theo nhiệt độ môi trường. Vui lòng tham khảo biểu đồ SSR Derating Curve của Autonics.
Lợi Ích Khi Sử Dụng SRH3-4475
- Tiết kiệm chi phí bảo trì: Không có bộ phận chuyển động cơ khí nên không cần thay thế tiếp điểm định kỳ.
- Vận hành êm ái: Hoạt động hoàn toàn im lặng, không gây tiếng ồn click-clack như relay thường.
- Tăng tuổi thọ thiết bị: Chế độ Zero-cross giảm sốc điện cho tải, giúp máy móc hoạt động ổn định hơn.
- An toàn vận hành: Khả năng chịu áp cao và tản nhiệt tốt giúp ngăn ngừa sự cố chập cháy.
Hướng Dẫn Lắp Đặt Và Sử Dụng
- Bước 1: Lựa chọn tản nhiệt: Vì SSR tỏa nhiệt lớn khi chạy dòng cao, bắt buộc phải lắp SRH3-4475 lên một bộ tản nhiệt nhôm phù hợp.
- Bước 2: Lắp đặt vật lý: Gắn thiết bị lên thanh DIN rail hoặc bắt vít cố định trên bảng điện.
- Bước 3: Đấu nối dây: Sử dụng đầu cốt (O-ring terminal) để kết nối dây điện vào các cực tải và cực điều khiển để đảm bảo tiếp xúc tốt nhất.
- Bước 4: Cấu hình điều khiển: Kết nối ngõ ra của bộ điều khiển nhiệt độ (PID) hoặc PLC vào ngõ vào 90-240VAC của Relay.
- Bước 5: Kiểm tra và vận hành: Kiểm tra lại các điểm nối, cấp nguồn và vận hành thử ở tải thấp trước khi chạy toàn tải.
Sản Phẩm Sử Dụng Chung
- Bộ điều khiển nhiệt độ Autonics: Dòng TK, TX hoặc TCN để điều khiển đóng ngắt SSR chính xác.
- Bộ tản nhiệt nhôm: Chuyên dụng cho SSR 75A để tránh quá nhiệt.
- Keo tản nhiệt: Tăng cường hiệu quả truyền nhiệt giữa SSR và tản nhiệt.
- Thiết bị bảo vệ: Aptomat (MCB) hoặc Cầu chì nhanh để bảo vệ SSR khỏi ngắn mạch.
Ứng dụng Thực Tế
Relay bán dẫn Autonics SRH3-4475 được ứng dụng rộng rãi trong các hệ thống điều khiển công nghiệp yêu cầu đóng ngắt liên tục và chính xác:
- Máy ép nhựa: Điều khiển các vòng nhiệt sưởi cho nòng máy ép.
- Lò sưởi công nghiệp: Điều khiển thanh điện trở nhiệt trong lò sấy, lò nướng.
- Hệ thống sấy thực phẩm: Điều chỉnh nhiệt độ chính xác cho buồng sấy.
- Máy đóng gói: Điều khiển thanh hàn nhiệt màng nhựa.
Câu Hỏi Thường Gặp (FAQ)
1. Tại sao tôi phải dùng tản nhiệt cho SRH3-4475?
SSR chuyển đổi điện năng thành nhiệt năng trong quá trình đóng ngắt. Nếu không có tản nhiệt, thiết bị sẽ bị quá nhiệt và tự ngắt hoặc hư hỏng hoàn toàn.
2. Chế độ Zero-cross là gì và có tác dụng gì?
Zero-cross là tính năng chỉ cho phép đóng mạch khi điện áp xoay chiều đi qua điểm 0V. Điều này giúp giảm thiểu xung điện và nhiễu EMI, bảo vệ các linh kiện điện tử xung quanh.
3. SRH3-4475 có thể dùng cho tải một pha không?
Đây là model 3 pha, nhưng bạn có thể sử dụng cho tải 1 pha bằng cách chỉ kết nối một pha, tuy nhiên sẽ lãng phí công suất của thiết bị.
4. Làm sao để biết SSR bị hỏng?
Có hai trạng thái hỏng phổ biến: Một là không thể đóng mạch (hở mạch), hai là bị chập (luôn đóng mạch dù không có tín hiệu điều khiển).
5. Điện áp điều khiển 90-240VAC nghĩa là sao?
Bạn có thể cấp nguồn điều khiển từ 90V đến 240V AC để kích hoạt relay hoạt động.
6. Tôi có thể lắp SRH3-4475 lên DIN rail không?
Có, sản phẩm hỗ trợ lắp đặt linh hoạt cả trên bảng điện và thanh DIN rail tiêu chuẩn.
7. Tại sao cần sử dụng đầu cốt O-ring khi đấu nối?
Đầu cốt O-ring đảm bảo diện tích tiếp xúc lớn nhất, tránh hiện tượng move điện, nóng chảy đầu dây khi chạy dòng 75A.
8. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.
9. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cung cấp đầy đủ chứng chỉ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.
10. SRH3-4475 khác gì so với relay cơ?
Nó không có tiếp điểm cơ học nên không gây tia lửa điện, tốc độ đóng ngắt nhanh hơn hàng nghìn lần và tuổi thọ cao hơn rất nhiều.
