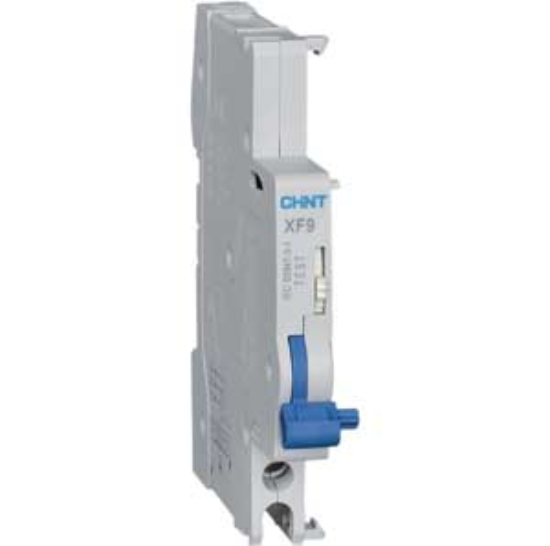

Tiếp Điểm Phụ XF9 CHINT Chính Hãng - SPDT 6A, Giám Sát MCB/RCBO, Lắp Đặt Nhanh

Chức năng: Khối tiếp điểm phụ SPDT (1 NO/NC) dùng để giám sát trạng thái Đóng/Cắt/Trip của thiết bị đóng cắt.
Tương thích: Chuyên dụng cho Aptomat MCB và RCBO CHINT series NB1, NB1L, NBH8, NBH8LE.
Thông số: Dòng định mức 6A (240VAC/24VDC), truyền tín hiệu ổn định, độ tin cậy cao.
Lắp đặt: Thiết kế gắn nhanh bên trái thiết bị chính, độ rộng siêu gọn chỉ 9mm.
Cam kết: Hàng chính hãng CHINT, phân phối bởi AUT VN, đầy đủ chứng chỉ CO/CQ.

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: XF9

Tải xuống mẫu

Giá cũ: 135.000 ₫

Giá bán: 108.000 ₫

Số lượng:

Bạn đang tìm kiếm giải pháp tối ưu để giám sát trạng thái hoạt động của hệ thống điện từ xa mà không muốn đầu tư những dòng Aptomat thông minh đắt đỏ? Tiếp điểm phụ XF9 CHINT chính hãng chính là câu trả lời kỹ thuật hoàn hảo. Được thiết kế như một module mở rộng thông minh, XF9 giúp chuyển đổi trạng thái cơ học của MCB/RCBO thành tín hiệu điện, cho phép tích hợp dễ dàng vào các hệ thống điều khiển, cảnh báo và tự động hóa công nghiệp.

Điểm Nổi Bật của Tiếp Điểm Phụ CHINT XF9

Độ tin cậy chuẩn quốc tế: Sản xuất nghiêm ngặt theo tiêu chuẩn IEC, vận hành bền bỉ ngay cả trong môi trường công nghiệp khắc nghiệt.
Khả năng tương thích tuyệt đối: Lắp đặt khớp hoàn toàn với các series NB1, NB1L, NBH8, NBH8LE của CHINT, đảm bảo không xê dịch hay lỏng lẻo trong quá trình vận hành.
Cấu hình SPDT linh hoạt: Tích hợp 1 tiếp điểm NO (Thường mở) và 1 NC (Thường đóng), cho phép tùy biến tín hiệu báo ON hoặc OFF/Trip theo nhu cầu thực tế của hệ thống.
Thiết kế siêu gọn: Với độ rộng chỉ 9mm, XF9 giúp tối ưu hóa diện tích quý giá trong tủ điện, đặc biệt hữu ích cho các tủ điều khiển có mật độ thiết bị cao.
Kết nối an toàn: Sử dụng hệ thống bắt vít (Screw type) chắc chắn, loại bỏ hoàn toàn rủi ro đánh lửa hoặc mất tín hiệu do rung lắc cơ học.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Chi tiết thông số
Model	XF9
Cấu hình tiếp điểm	SPDT (Single Pole Double Throw) - 1 NO / 1 NC
Dòng định mức chuyển mạch	6A tại 240VAC / 6A tại 24VDC
Vị trí lắp đặt	Gắn bên trái thiết bị chính (Left side)
Thiết bị tương thích	MCB, RCBO CHINT (NB1, NB1L, NBH8, NBH8LE series)
Phương pháp đấu dây	Bắt vít (Screw terminal)
Tiêu chuẩn vận hành	IEC (International Electrotechnical Commission)
Cấp bảo vệ	IP20
Nhiệt độ làm việc	-5°C đến 40°C
Kích thước (RxCxS)	9mm x 82mm x 77mm

Lợi Ích Khi Sử Dụng Tiếp Điểm Phụ XF9 CHINT

Việc tích hợp khối tiếp điểm phụ XF9 mang lại những giá trị vận hành thực tế vượt trội cho kỹ sư điện và chủ đầu tư:

Phản ứng sự cố tức thời: Khi Aptomat bị trip, XF9 gửi tín hiệu về trung tâm điều khiển ngay lập tức. Điều này giúp kỹ thuật viên xác định chính xác vị trí lỗi mà không cần kiểm tra thủ công, giảm thiểu thời gian dừng máy (downtime).
Tự động hóa chuyên sâu: Dễ dàng kết nối với PLC, SCADA hoặc Relay trung gian để thiết lập các kịch bản an toàn (Ví dụ: Tự động ngắt tải phụ khi nguồn chính bị ngắt).
Giám sát tập trung (Centralized Monitoring): Kết nối nhiều XF9 về một bảng đèn báo (Mimic Panel), giúp quản lý toàn bộ hệ thống điện tòa nhà/nhà máy tại một điểm duy nhất.
Tối ưu hóa chi phí: Đây là phương án thay thế kinh tế nhất cho các dòng Aptomat thông minh nhưng vẫn đảm bảo đầy đủ chức năng giám sát trạng thái chuyên nghiệp.

Hướng Dẫn Lắp Đặt và Sử Dụng (How-to)

Bước 1: Kiểm tra tương thích: Xác nhận Aptomat/RCBO đang sử dụng thuộc series NB1, NB1L, NBH8 hoặc NBH8LE của CHINT.
Bước 2: Lắp đặt cơ học: Đặt XF9 sát phía bên trái của Aptomat. Trượt khớp nối của XF9 vào rãnh tương ứng trên thiết bị chính cho đến khi nghe tiếng "click" khớp chặt.
Bước 3: Đấu nối điện: Sử dụng tuốc-nơ-vít nới lỏng vít tại các cực NO/NC, đưa dây tín hiệu vào và siết chặt để đảm bảo tiếp xúc tốt.
Bước 4: Kiểm tra vận hành: Gạt cần Aptomat lên/xuống và dùng đồng hồ VOM đo thông mạch tại các cực của XF9 để xác nhận tín hiệu chuyển đổi đúng theo trạng thái ON/OFF.

Sản Phẩm Sử Dụng Chung (isRelatedTo)

Để xây dựng hệ thống giám sát đồng bộ và an toàn, tiếp điểm phụ XF9 thường được phối hợp cùng:

Aptomat MCB CHINT Series NB1, NB1L.
Thiết bị chống rò RCBO CHINT Series NBH8, NBH8LE.
Đèn báo pha, Relay trung gian (Omron, IDEC) để hiển thị trạng thái tín hiệu.
Bộ điều khiển PLC (Siemens, Mitsubishi) để thu thập và xử lý dữ liệu.

Ứng Dụng Thực Tế (PropertyValue)

Tủ điện công nghiệp: Giám sát trạng thái nguồn cấp cho các động cơ, máy sản xuất, băng tải.
Hệ thống quản lý tòa nhà (BMS): Báo cáo trạng thái nguồn điện của các tầng, căn hộ về trung tâm điều hành.
Hệ thống UPS & Máy phát điện: Gửi tín hiệu chuyển mạch khi thay đổi nguồn điện lưới sang nguồn dự phòng.
Tủ điều khiển tự động: Tích hợp vào mạch liên động (interlock) để đảm bảo an toàn tuyệt đối khi vận hành.

Câu Hỏi Thường Gặp (FAQ)

1. Tiếp điểm phụ XF9 có thể lắp bên phải Aptomat được không?
Không, XF9 được thiết kế chuyên biệt để lắp vào phía bên trái của thiết bị chính để đồng bộ hoàn toàn với cơ cấu truyền động cơ học của CHINT.

2. XF9 có dùng được cho Aptomat của hãng khác như Schneider hay ABB không?
Không. XF9 chỉ tương thích với các dòng MCB/RCBO của CHINT (NB1, NB1L, NBH8, NBH8LE) do mỗi hãng có kết cấu cơ khí khác nhau.

3. Dòng điện 6A của XF9 có dùng để cấp nguồn trực tiếp cho máy móc được không?
Không. Dòng 6A là dòng định mức cho tín hiệu. XF9 chỉ dùng để truyền tín hiệu về Relay hoặc PLC, không dùng để cấp nguồn trực tiếp cho tải lớn.

4. Sự khác biệt giữa NO và NC trên XF9 là gì?
NO (Normally Open - Thường mở): Đóng lại khi Aptomat ON. NC (Normally Closed - Thường đóng): Mở ra khi Aptomat ON.

5. Lắp XF9 có làm ảnh hưởng đến khả năng bảo vệ của Aptomat không?
Hoàn toàn không. XF9 là thiết bị giám sát cơ học độc lập, không can thiệp vào chức năng ngắt mạch hay bảo vệ quá tải của Aptomat.

6. Tôi có thể lắp 2 tiếp điểm phụ cho một Aptomat không?
Theo thiết kế của CHINT, mỗi Aptomat thường chỉ hỗ trợ một khối tiếp điểm phụ gắn bên trái để đảm bảo tính ổn định cơ khí.

7. XF9 có khả năng chống nước không?
Sản phẩm có cấp bảo vệ IP20 (chống vật thể rắn >12mm). Bạn bắt buộc phải lắp XF9 trong tủ điện để bảo vệ khỏi bụi bẩn và nước.

8. Làm sao để nhận biết XF9 chính hãng CHINT?
Sản phẩm chính hãng có logo CHINT sắc nét, bao bì tiêu chuẩn, đầy đủ chứng chỉ CO/CQ và được phân phối bởi đơn vị uy tín như AUT VN.

9. Có cần tháo Aptomat ra khỏi thanh ray khi lắp XF9 không?
Không cần. Bạn có thể lắp XF9 trực tiếp vào Aptomat khi thiết bị vẫn đang gắn trên thanh ray DIN.

10. Tại sao nên chọn mua XF9 tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, hỗ trợ kỹ thuật 24/7, đầy đủ hóa đơn VAT và chính sách bảo hành uy tín từ nhà sản xuất.
