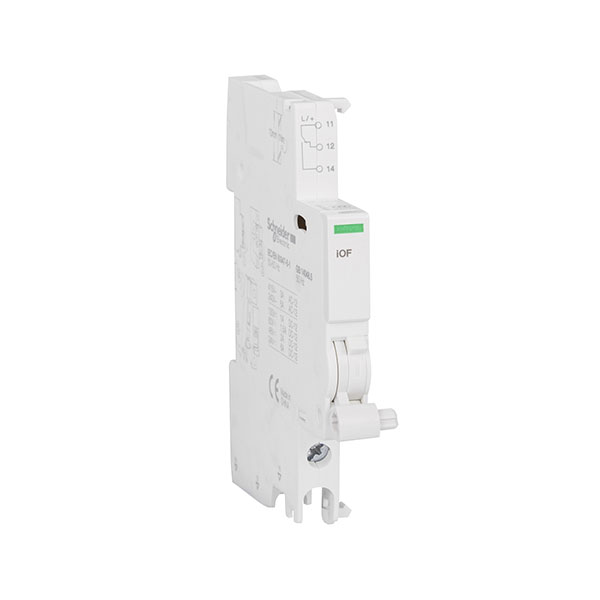

Tiếp Điểm Phụ Schneider A9A26924 - SPDT, Lắp Bên Trái, Chính Hãng AUT VN
- Mã sản phẩm: A9A26924 (Dòng Acti9)
- Loại tiếp điểm: SPDT (Một cực hai vị trí)
- Vị trí lắp đặt: Chuyên dụng lắp bên trái thiết bị chính
- Kiểu kết nối: Đầu nối bắt vít (Screw terminals) siêu chắc chắn
- Ứng dụng: Giám sát trạng thái đóng/ngắt của MCB/MCCB Schneider
- Thương hiệu: Schneider Electric chính hãng
Tiếp điểm phụ Schneider A9A26924: Giải pháp giám sát trạng thái thiết bị đóng cắt chuyên nghiệp
Tiếp điểm phụ Schneider A9A26924 là phụ kiện quan trọng được thiết kế để mở rộng tính năng cho các thiết bị đóng cắt thuộc dòng Acti9 của Schneider Electric. Với cấu hình SPDT (Single Pole Double Throw), sản phẩm cho phép truyền tín hiệu phản hồi trạng thái On/Off của thiết bị chính về hệ thống điều khiển trung tâm, đèn báo hoặc PLC, giúp việc quản lý hệ thống điện trở nên thông minh và an toàn hơn.
Điểm nổi bật của Schneider A9A26924
- Độ tin cậy vượt trội: Sản phẩm được sản xuất bởi Schneider Electric, đáp ứng các tiêu chuẩn khắt khe về độ bền điện và cơ học.
- Thiết kế tối ưu không gian: Cơ chế lắp bên trái giúp tích hợp gọn gàng vào thanh ray DIN mà không làm tăng chiều rộng tổng thể của tủ điện.
- Kết nối an toàn, chống rung: Sử dụng kiểu đấu dây bắt vít truyền thống, đảm bảo tiếp xúc điện luôn ổn định ngay cả trong môi trường công nghiệp có độ rung cao.
- Khả năng tương thích cao: Hoạt động hoàn hảo với các dòng MCB, MCCB phổ biến nhất của Schneider hiện nay.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Mã sản phẩm (SKU) | A9A26924 |
| Thương hiệu | Schneider Electric |
| Loại tiếp điểm | SPDT (Một cực hai vị trí) |
| Vị trí lắp đặt | Bên trái (Left side) |
| Định mức dòng điện AC | 6A tại 240VAC / 3A tại 415VAC |
| Định mức dòng điện DC | 6A tại 24VDC / 2A tại 48VDC / 1A tại 130VDC |
| Kiểu đấu dây | Đầu nối bắt vít (Screw clamp terminals) |
| Tiêu chuẩn tương thích | Dòng Acti9 (iC60, iK60...) |
Nguồn tham khảo: Schneider Electric Official
Lợi ích thiết thực khi sử dụng A9A26924
- Giám sát từ xa hiệu quả: Giúp kỹ sư vận hành biết chính xác trạng thái của Aptomat (đóng hay nhảy) mà không cần mở tủ điện, tăng tính chủ động.
- Nâng cao tính an toàn: Tích hợp vào mạch liên động (interlock) để ngăn ngừa các sự cố thao tác sai trong hệ thống điện công nghiệp.
- Tối ưu chi phí bảo trì: Thông qua tín hiệu báo lỗi, việc phát hiện và sửa chữa sự cố được thực hiện nhanh chóng, giảm thiểu thời gian dừng máy (downtime).
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: An toàn điện: Ngắt hoàn toàn nguồn điện cấp vào tủ điện trước khi tiến hành lắp đặt.
- Bước 2: Xác định vị trí: Đặt tiếp điểm phụ A9A26924 vào cạnh phía bên trái của MCB/MCCB thuộc dòng Acti9.
- Bước 3: Lắp đặt cơ khí: Ấn nhẹ thiết bị cho đến khi nghe tiếng 'click' để đảm bảo tiếp điểm đã khớp hoàn toàn với rãnh của thiết bị chính.
- Bước 4: Đấu nối tín hiệu: Sử dụng tua vít phù hợp để siết chặt dây điều khiển vào các đầu cực bắt vít theo sơ đồ mạch điện đã thiết kế.
- Bước 5: Kiểm tra vận hành: Cấp điện lại, thao tác đóng/ngắt thiết bị chính và kiểm tra tín hiệu tại đầu ra của tiếp điểm phụ để xác nhận tính chính xác.
Sản phẩm tương thích (isRelatedTo)
Để đạt hiệu quả tối ưu, tiếp điểm phụ Schneider A9A26924 nên được sử dụng cùng với:
- MCB Schneider iC60N: Dòng Aptomat tép phổ biến nhất cho dân dụng và công nghiệp nhẹ.
- Schneider Acti9 iK60: Dòng thiết bị đóng cắt chuyên dụng cho các tủ điện phân phối.
- Bộ điều khiển PLC/Relay trung gian: Để tiếp nhận và xử lý tín hiệu trạng thái.
Ứng dụng thực tế (Application)
- Tủ điện phân phối (DB/MSB): Giám sát nguồn cấp chính của các tòa nhà, nhà máy.
- Hệ thống tự động hóa: Lắp đặt trong các máy CNC, dây chuyền đóng gói để báo lỗi trạng thái máy.
- Hệ thống chiếu sáng thông minh: Kết hợp với các bộ điều khiển để giám sát trạng thái đóng ngắt đèn công suất lớn.
Câu hỏi thường gặp (FAQ)
1. Tiếp điểm SPDT trên A9A26924 có chức năng gì?
SPDT là loại tiếp điểm một cực hai vị trí, cho phép bạn chuyển đổi tín hiệu giữa hai đường ra khác nhau (thường là một tiếp điểm NO và một tiếp điểm NC) tùy thuộc vào trạng thái đóng/mở của thiết bị chính.
2. Tôi có thể lắp mã này bên phải thiết bị không?
Không. Model A9A26924 được thiết kế chuyên dụng để lắp ở phía bên trái. Nếu bạn cần lắp bên phải, hãy liên hệ AUT VN để được tư vấn mã sản phẩm tương ứng.
3. Thiết bị này có thể dùng để đóng ngắt tải trực tiếp không?
Không nên. Đây là tiếp điểm phụ dùng cho mục đích truyền tín hiệu điều khiển (dòng tối đa 6A). Để đóng ngắt tải công suất lớn, bạn nên dùng tín hiệu này để điều khiển Relay hoặc Contactor.
4. A9A26924 có lắp được cho dòng MCB iC60 không?
Có, sản phẩm này tương thích hoàn toàn với dòng Acti9 bao gồm iC60 và iK60.
5. Làm sao để biết sản phẩm tôi mua là hàng chính hãng Schneider?
Hàng chính hãng từ AUT VN luôn có bao bì chuẩn, tem nhãn rõ ràng, đầy đủ mã vạch và chúng tôi sẵn sàng cung cấp chứng chỉ CO/CQ khi khách hàng yêu cầu.
6. Tại sao nên chọn loại đầu nối bắt vít thay vì lò xo?
Đầu nối bắt vít giúp lực ép lên dây dẫn cực kỳ ổn định, chịu được môi trường rung động cơ học tốt hơn, giúp tránh tình trạng lỏng dây gây hồ quang điện.
7. Điện áp hoạt động tối đa của thiết bị là bao nhiêu?
Thiết bị hoạt động ổn định với dòng 6A tại điện áp AC lên đến 240V và DC lên đến 130V.
8. Tôi có thể lắp nhiều tiếp điểm phụ cùng lúc không?
Có, tùy thuộc vào cấu tạo của thiết bị chính, bạn có thể lắp thêm các tiếp điểm phụ ở cả hai bên trái và phải để tăng khả năng giám sát.
9. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành theo chính sách tiêu chuẩn của Schneider Electric tại Việt Nam.
10. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Hoàn toàn có. Đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn sơ đồ đấu nối miễn phí qua Zalo/Hotline.
11. Thời gian giao hàng tại TP.HCM như thế nào?
AUT VN hỗ trợ giao hàng nhanh chóng trong ngày tại khu vực TP.HCM cho các đơn hàng có sẵn trong kho.
12. Tôi mua số lượng lớn có được chiết khấu không?
Chắc chắn. Vui lòng liên hệ Zalo 0968.053.025 để nhận báo giá dự án với mức chiết khấu hấp dẫn nhất.
