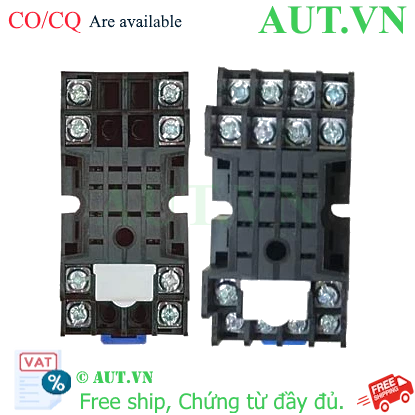

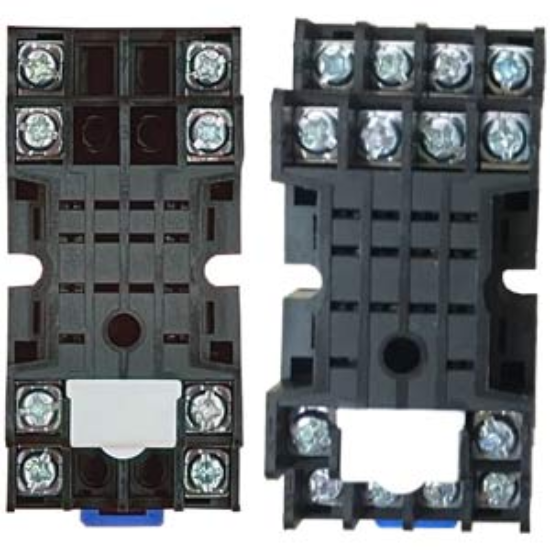

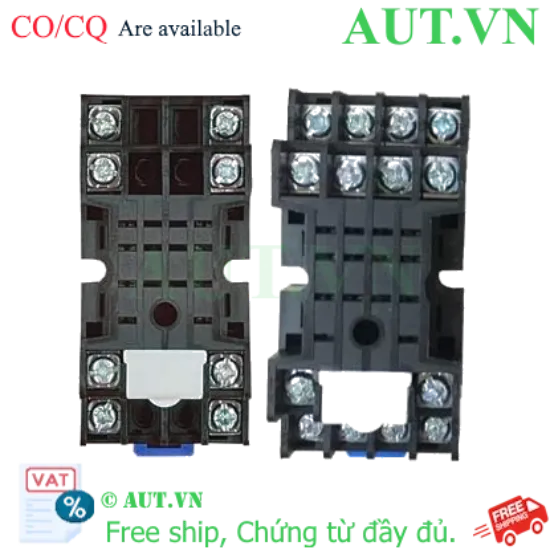

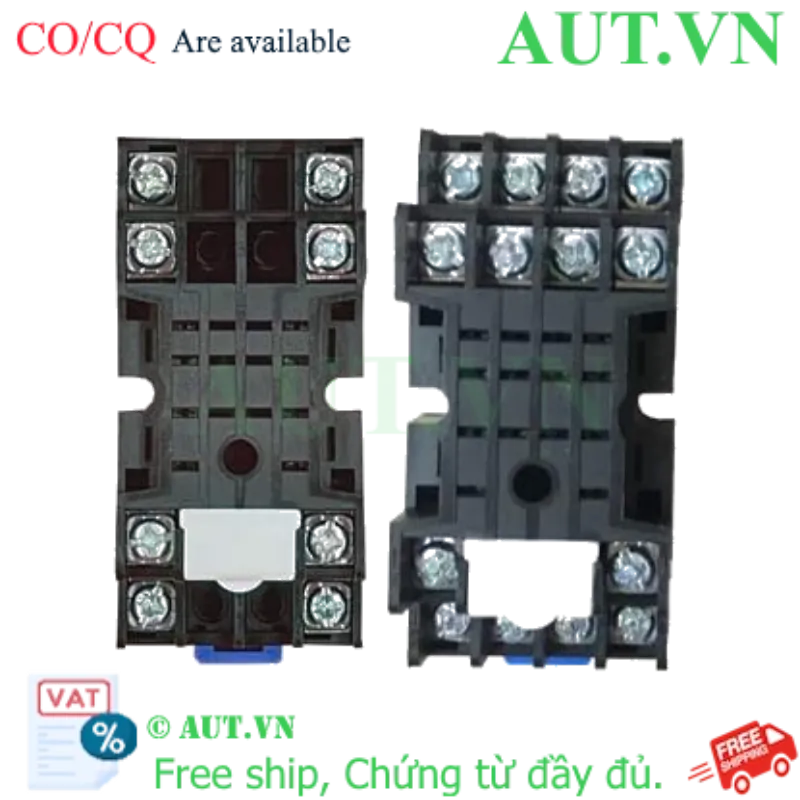

Đế Rơ Le CHINT CZY11B | 11 Chân Pin Dẹt, Lắp Thanh Ray DIN, Chống Rung

Số chân cắm: 11 chân pin dẹt, thiết kế chuẩn công nghiệp giúp kết nối ổn định tuyệt đối.
Lắp đặt linh hoạt: Hỗ trợ lắp trên thanh ray DIN hoặc bắt vít cố định trên mặt phẳng tủ điện.
Kiểu đấu nối: Cơ chế bắt vít (Screw Terminal) đảm bảo tiếp xúc điện chắc chắn, chống rung lắc hiệu quả.
Tính tương thích: Chuyên dụng cho rơ le thời gian CHINT (JZX, NJX) và các dòng rơ le trung gian 11 chân (MY4, HH54P...).

nhà chế tạo: Chint

SKU: CZY11B

Giá cũ: 30.150 ₫

Giá bán: 24.120 ₫

Giới thiệu về Đế Rơ Le Thời Gian CHINT CZY11B

Trong các hệ thống điều khiển công nghiệp và tự động hóa hiện đại, việc đảm bảo kết nối điện ổn định và tối ưu hóa không gian tủ điện là yếu tố sống còn. Đế rơ le CHINT CZY11B là giải pháp phụ kiện chuyên dụng, được thiết kế để làm bệ đỡ hoàn hảo cho các loại rơ le thời gian và rơ le trung gian loại 11 chân. Với tiêu chuẩn kỹ thuật khắt khe từ thương hiệu CHINT toàn cầu, sản phẩm không chỉ giúp đơn giản hóa quá trình đấu nối mà còn giúp việc bảo trì, thay thế thiết bị trở nên nhanh chóng, chuyên nghiệp và giảm thiểu tối đa thời gian dừng máy (downtime).

Điểm nổi bật của sản phẩm

Độ bền vật liệu cực cao: Chế tạo từ nhựa kỹ thuật cao cấp, có khả năng cách điện tuyệt vời, chịu nhiệt tốt và chống va đập mạnh trong môi trường công nghiệp khắc nghiệt.
Thiết kế tối ưu không gian: Khả năng lắp đặt trên thanh ray DIN tiêu chuẩn giúp sắp xếp tủ điện gọn gàng, khoa học và tăng tính thẩm mỹ cho hệ thống.
Kết nối tin cậy tuyệt đối: Hệ thống chân pin dẹt kết hợp với đầu nối bắt vít giúp cố định dây dẫn cực kỳ chặt chẽ, loại bỏ hoàn toàn nguy cơ lỏng lẻo gây mô-vê điện (arc fault).
Tính linh hoạt cao: Cho phép thay thế rơ le nhanh chóng mà không cần phải tháo dỡ toàn bộ hệ thống dây dẫn phức tạp, cực kỳ hữu ích cho kỹ thuật viên bảo trì.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	CZY11B
Số chân cắm	11 chân
Kiểu chân pin	Chân pin dẹt (Flat Pin)
Phương pháp lắp đặt	Lắp thanh ray DIN hoặc bắt vít mặt phẳng
Kiểu đấu nối	Đấu nối kiểu bắt vít (Screw Terminal)
Thiết bị tương thích	Rơ le thời gian (Timer Relay), Rơ le trung gian
Dòng sản phẩm tương thích	CHINT JZX-22F, NJX-13FW, HH54P, MY4, MY4N...
Nhiệt độ vận hành	-5°C đến 40°C
Kích thước (RxCxS)	30.5mm x 63mm x 26mm
Tiêu chuẩn kỹ thuật	IEC Standard

Nguồn tham khảo: CHINT Official Website

Lợi ích khi sử dụng Đế Rơ Le CZY11B

Tiết kiệm thời gian thi công: Lắp đặt nhanh chóng trên thanh ray DIN giúp rút ngắn thời gian lắp ráp tủ điện đáng kể.
Tối ưu hóa bảo trì: Khi rơ le gặp sự cố, kỹ thuật viên chỉ cần rút rơ le cũ và cắm rơ le mới vào đế, không cần tháo dây, giúp giảm thiểu downtime cho hệ thống.
An toàn tuyệt đối: Thiết kế chuẩn quốc tế IEC giúp ngăn ngừa nguy cơ ngắn mạch và đảm bảo an toàn cho người vận hành.
Chi phí đầu tư thấp: Sản phẩm có tuổi thọ cao, chịu được môi trường khắc nghiệt, giúp giảm chi phí thay thế và bảo dưỡng định kỳ.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đế rơ le CZY11B lên thanh ray DIN trong tủ điện hoặc dùng vít cố định đế vào mặt phẳng theo vị trí thiết kế.
Bước 2: Đối chiếu sơ đồ chân của rơ le thời gian/trung gian với các cực trên đế để tránh đấu nối nhầm.
Bước 3: Tuốt vỏ dây điện, đưa lõi đồng vào lỗ đấu nối và sử dụng tua vít siết chặt các đầu bắt vít để đảm bảo tiếp xúc điện hoàn hảo.
Bước 4: Cắm rơ le (loại 11 chân dẹt) vào đế một cách dứt khoát cho đến khi chân pin khớp hoàn toàn vào các socket.
Bước 5: Kiểm tra lại độ chắc chắn của các kết nối và cấp nguồn để đưa hệ thống vào vận hành.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo hệ thống vận hành đồng bộ và đạt hiệu quả cao nhất, quý khách nên kết hợp Đế rơ le CZY11B với các thiết bị sau:

Rơ le thời gian CHINT: Các mã dòng JZX hoặc NJX.
Rơ le trung gian: Dòng MY4 hoặc các dòng rơ le 11 chân tương đương.
Phụ kiện lắp đặt: Thanh cài DIN (HYBT-01) và Chặn thanh cài (End clip) để cố định hệ thống.
Thiết bị bảo vệ: Aptomat (MCB) hoặc Rơ le nhiệt để bảo vệ mạch điều khiển.

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật:

Tự động hóa công nghiệp: Lắp đặt trong các tủ điều khiển máy móc, dây chuyền sản xuất tự động.
Hệ thống quản lý tòa nhà (BMS): Điều khiển hệ thống chiếu sáng hẹn giờ, hệ thống HVAC (điều hòa thông gió).
Hệ thống bơm nước: Điều khiển máy bơm theo thời gian hoặc kết hợp cảm biến.
Bảng điều khiển PLC: Làm module trung gian kết nối tín hiệu giữa PLC và thiết bị chấp hành.

Câu hỏi thường gặp (FAQ)

1. Đế CZY11B có dùng được cho rơ le của hãng khác không?
Có, sản phẩm hoàn toàn tương thích với các loại rơ le có cùng tiêu chuẩn 11 chân pin dẹt (Flat Pin), bao gồm cả các hãng lớn khác không thuộc CHINT.

2. Tôi có thể lắp đế này lên thanh ray nhựa không?
Đế được thiết kế chuẩn để lắp trên thanh ray DIN kim loại phổ biến. Nếu dùng ray nhựa, cần đảm bảo độ chịu lực và độ cứng của ray để giữ đế cố định.

3. Làm sao để phân biệt đế chân dẹt và chân tròn?
Bạn hãy quan sát hình dạng chân pin của rơ le. Nếu chân rơ le là dạng bản dẹt, bạn bắt buộc phải dùng đế CZY11B này. Chân tròn sẽ dùng loại đế khác.

4. Đế rơ le này có chịu được môi trường ẩm ướt không?
Sản phẩm làm từ nhựa cách điện cao cấp, tuy nhiên để đảm bảo độ bền lâu dài, nên lắp trong tủ điện có tiêu chuẩn bảo vệ (IP) phù hợp.

5. Tại sao tôi nên dùng đế rơ le thay vì đấu dây trực tiếp vào chân rơ le?
Dùng đế giúp bảo vệ chân rơ le không bị mòn, tránh hỏng chân khi tháo lắp và cực kỳ quan trọng trong bảo trì công nghiệp giúp thay thế nhanh mà không cần tháo dây.

6. Sản phẩm có đi kèm rơ le không?
Không, đây là sản phẩm đế (socket/base). Bạn cần mua thêm rơ le thời gian hoặc rơ le trung gian riêng biệt để sử dụng.

7. Tôi cần mua bao nhiêu đế cho một tủ điện?
Số lượng phụ thuộc vào số lượng rơ le bạn lắp đặt. Bạn có thể đặt mua số lượng lớn tại AUT VN để có giá ưu đãi nhất cho dự án.

8. Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng cho sản phẩm CHINT, đảm bảo nguồn gốc minh bạch.

9. Thời gian bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành theo chính sách lỗi nhà sản xuất từ hãng CHINT thông qua hệ thống phân phối của AUT VN.

10. Đầu nối bắt vít có dễ bị lỏng theo thời gian không?
Nếu được siết chặt đúng kỹ thuật theo hướng dẫn, đầu nối bắt vít cực kỳ chắc chắn và chịu được rung động nhẹ trong môi trường công nghiệp.
