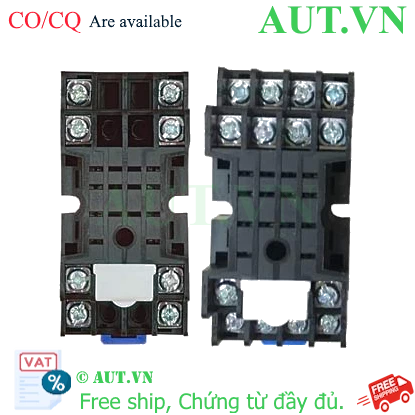

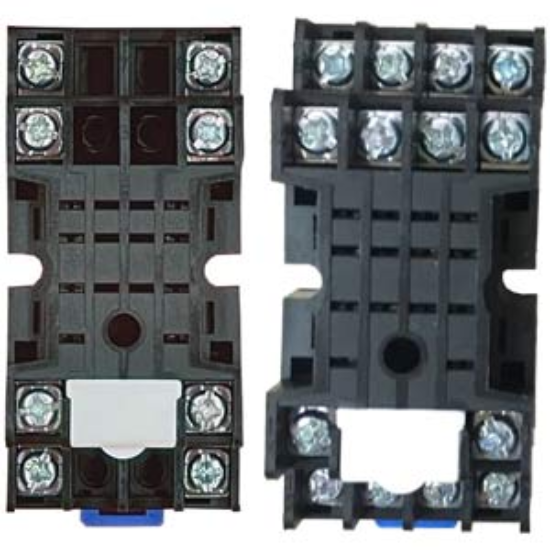

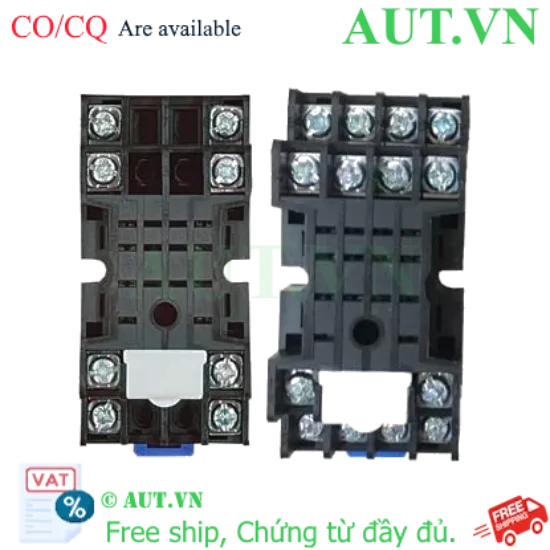

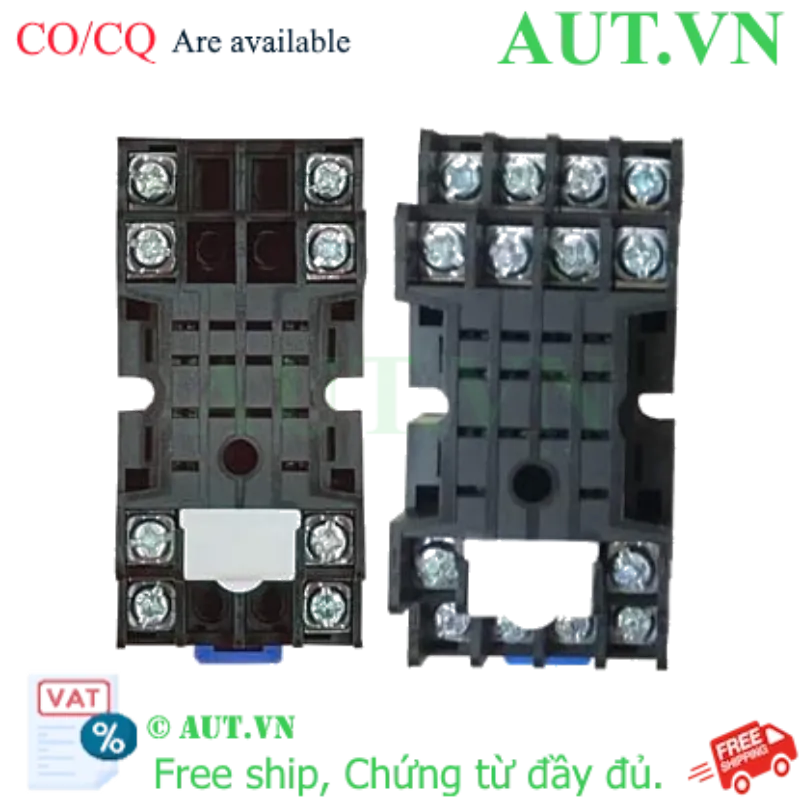

Giới thiệu Đế Rơ Le CHINT CZY14A-E chính hãng
Trong các hệ thống tủ điện công nghiệp và điều khiển tự động hóa hiện đại, việc duy trì sự ổn định của các tiếp điểm là yếu tố sống còn. Đế rơ le CHINT CZY14A-E là phụ kiện không thể thiếu, đóng vai trò là nền tảng kết nối vững chắc giữa rơ le và hệ thống dây dẫn. Được thiết kế chuyên dụng cho các loại rơ le trung gian hoặc rơ le thời gian 14 chân, sản phẩm này không chỉ giúp hệ thống điện trở nên gọn gàng, chuyên nghiệp mà còn giúp tối ưu hóa quy trình bảo trì, thay thế thiết bị nhanh chóng mà không cần can thiệp vào cấu trúc dây dẫn phức tạp.
Điểm nổi bật vượt trội
- Khả năng chịu nhiệt và chống cháy: Vỏ được làm từ vật liệu nhựa chuyên dụng cao cấp, có khả năng cách điện tuyệt đối và chịu được nhiệt độ cao trong môi trường tủ điện vận hành liên tục.
- Thiết kế lắp đặt linh hoạt: Với cấu trúc thông minh, người dùng có thể dễ dàng lựa chọn lắp trên thanh ray DIN (DIN Rail) để tiết kiệm không gian hoặc bắt vít trực tiếp vào mặt phẳng tủ điện.
- Độ bền cơ học ấn tượng: Các chân pin dẹt được gia công với độ chính xác cực cao, chống mài mòn, đảm bảo việc cắm/rút rơ le nhiều lần vẫn giữ được độ khít và tiếp xúc điện tốt nhất.
- Kết nối chắc chắn: Hệ thống terminal bắt vít (screw terminal) giúp cố định dây dẫn một cách an toàn, loại bỏ hoàn toàn nguy cơ lỏng lẻo do rung chấn cơ học.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | CZY14A-E |
| Thương hiệu | CHINT |
| Số chân cắm | 14 chân (Kiểu Pin dẹt) |
| Phương pháp lắp đặt | Thanh ray DIN hoặc Bắt vít mặt phẳng |
| Kiểu đấu nối | Terminal bắt vít (Screw Terminal) |
| Thiết bị tương thích | Rơ le trung gian, Rơ le thời gian (Timer) 14 chân |
| Dòng rơ le tương thích | MY4, MY4N, JZX-22F, NJX-13FW... |
| Dải nhiệt độ vận hành | -5°C đến 40°C |
| Kích thước (WxHxD) | 30.5mm x 63mm x 26mm |
| Tiêu chuẩn kỹ thuật | IEC Standard |
Lợi ích khi sử dụng đế rơ le CHINT CZY14A-E
- Tối ưu thời gian bảo trì: Khi rơ le gặp lỗi, kỹ thuật viên chỉ cần rút rơ le cũ và cắm rơ le mới mà không cần tháo dỡ hay đấu nối lại dây dẫn, giúp giảm thiểu thời gian dừng máy (downtime).
- Nâng cao tính an toàn: Giảm thiểu rủi ro chập cháy do việc đấu nối thủ công không chuẩn xác hoặc do lỏng đầu dây.
- Quản lý tủ điện chuyên nghiệp: Giúp sơ đồ đi dây trở nên logic, gọn gàng, giúp việc kiểm tra và truy vết lỗi trở nên dễ dàng hơn bao giờ hết.
Hướng dẫn lắp đặt (How-to)
- Bước 1: Lắp đặt đế: Gắn đế rơ le CZY14A-E lên thanh ray DIN bằng cách ấn nhẹ vào khớp hoặc sử dụng vít để cố định trực tiếp lên bề mặt phẳng của tủ điện.
- Bước 2: Đấu nối dây: Tuốt vỏ dây dẫn và đưa đầu dây vào các terminal bắt vít trên đế. Siết chặt vít để đảm bảo kết nối chắc chắn.
- Bước 3: Lắp rơ le: Căn chỉnh rơ le (dòng MY4, JZX...) sao cho các chân pin dẹt khớp với các lỗ cắm trên đế, sau đó ấn nhẹ cho đến khi rơ le được giữ chặt.
- Bước 4: Kiểm tra: Kiểm tra lại độ chắc chắn của các mối nối và độ khớp của rơ le trước khi đóng điện vận hành.
Sản phẩm đi kèm khuyên dùng (isRelatedTo)
Để đảm bảo hệ thống hoạt động ổn định và chuyên nghiệp nhất, quý khách nên kết hợp sử dụng:
- Rơ le: Rơ le trung gian MY4, rơ le thời gian JZX-22F, NJX-13FW.
- Phụ kiện lắp đặt: Thanh cài DIN (HYBT-01), Chặn thanh cài (BNL6).
- Phụ kiện chống rung: Kẹp giữ rơ le NG102 (đặc biệt cần thiết cho các máy móc có độ rung cao).
Ứng dụng thực tế (Application)
- Hệ thống điều khiển PLC: Sử dụng làm tầng trung gian trong các tủ điều khiển tự động hóa nhà máy.
- Tủ điện điều khiển động cơ: Điều khiển máy bơm, quạt thông gió, hệ thống chiếu sáng công nghiệp.
- Mạch định thời tự động: Ứng dụng trong các máy móc cần lập trình thời gian đóng/ngắt chính xác.
- Hệ thống quản lý năng lượng: Điều khiển các mạch phân phối điện trong tòa nhà và khu công nghiệp.
FAQ - Câu hỏi thường gặp
1. Đế CHINT CZY14A-E có dùng được cho rơ le Omron MY4 không?
Có, sản phẩm được thiết kế chuẩn để tương thích hoàn hảo với rơ le 14 chân như dòng MY4 của Omron và các hãng khác có cùng chuẩn chân cắm.
2. Tôi có thể lắp đế này trên vách tủ điện không?
Hoàn toàn được. Ngoài việc lắp trên thanh ray DIN, sản phẩm còn có các lỗ bắt vít để bạn cố định trực tiếp lên vách tủ phẳng.
3. Tại sao nên chọn chân pin dẹt thay vì chân tròn?
Chân pin dẹt cung cấp diện tích tiếp xúc lớn hơn, giúp dòng điện truyền tải ổn định hơn và giúp việc định vị rơ le chính xác hơn trên đế.
4. Kích thước dây dẫn tối đa mà đế hỗ trợ là bao nhiêu?
Đế hỗ trợ tốt các loại dây dẫn có tiết diện từ 0.5mm² đến 2.5mm², đảm bảo kết nối an toàn khi siết vít.
5. Sản phẩm có chịu được môi trường nhiệt độ cao trong tủ điện không?
Có, sản phẩm được chế tạo từ nhựa chịu nhiệt cao cấp với dải nhiệt độ vận hành từ -5°C đến 40°C, rất phù hợp môi trường công nghiệp.
6. Làm sao để nhận biết rơ le của mình có lắp vừa đế này không?
Bạn chỉ cần kiểm tra rơ le có 14 chân và kiểu chân cắm là chân dẹt (plug-in) hay không.
7. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ và hóa đơn VAT cho khách hàng khi có yêu cầu.
8. Chính sách bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất CHINT.
9. Nếu mua số lượng lớn cho dự án, AUT VN có chiết khấu không?
AUT VN luôn có chính sách giá cực kỳ ưu đãi và chiết khấu hấp dẫn cho các đơn hàng dự án và khách hàng doanh nghiệp.
10. Có cần dùng thêm kẹp giữ rơ le không?Nếu tủ điện của bạn đặt ở vị trí có độ rung lắc lớn (gần động cơ), bạn nên sử dụng thêm kẹp giữ NG102 để bảo vệ rơ le tốt nhất.
Nguồn tham khảo: Chint Global Official
