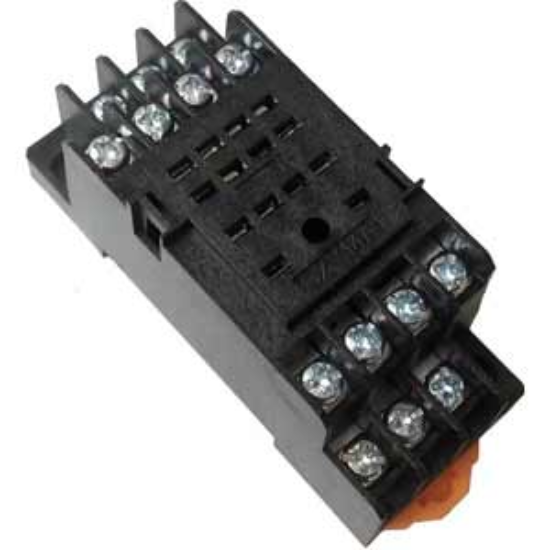

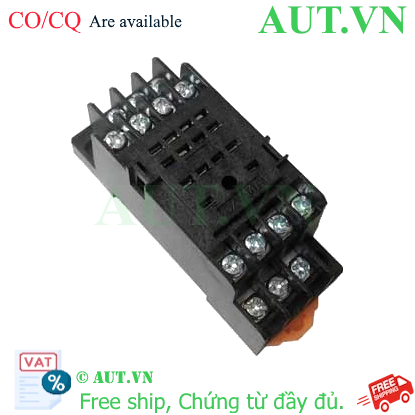

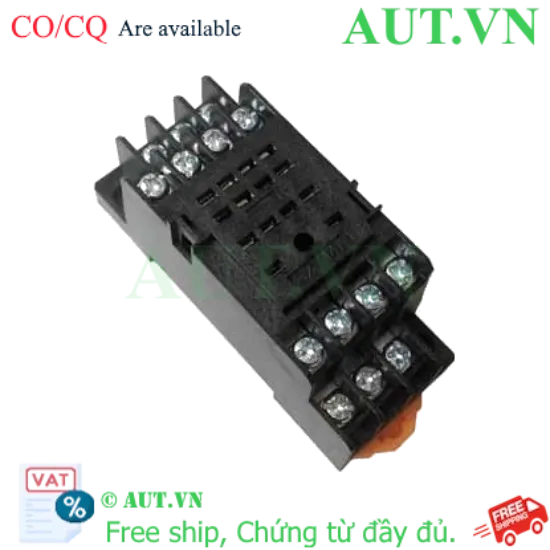

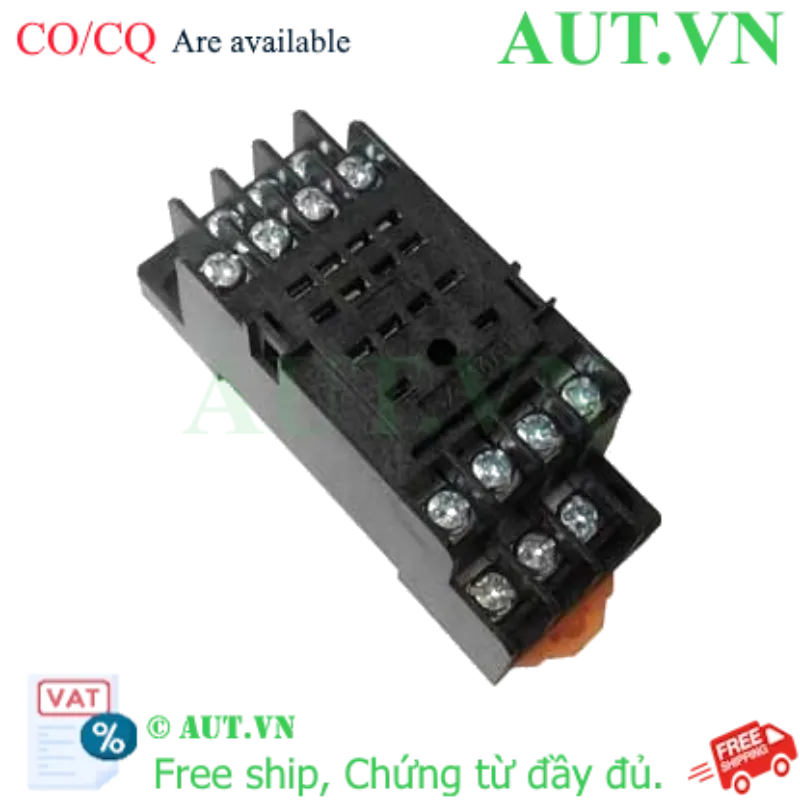

Giới thiệu về Đế Rơ Le CHINT CZY14A
Đế rơ le CHINT CZY14A là phụ kiện kết nối không thể thiếu trong các hệ thống điều khiển điện công nghiệp. Được thiết kế để làm bệ đỡ cho các loại rơ le thời gian hoặc rơ le trung gian 14 chân, CZY14A giúp việc lắp đặt, thay thế và bảo trì thiết bị trở nên nhanh chóng và an toàn hơn mà không cần hàn trực tiếp dây dẫn vào rơ le.
Điểm nổi bật của sản phẩm
- Thiết kế tối ưu: Sử dụng chân pin dẹt giúp tiếp xúc điện tốt hơn, giảm thiểu hiện tượng đánh lửa hoặc lỏng lẻo.
- Lắp đặt linh hoạt: Hỗ trợ cả hai phương thức lắp đặt phổ biến nhất hiện nay là gắn trên thanh ray DIN tiêu chuẩn và bắt vít cố định trên mặt tủ điện.
- Độ bền vượt trội: Vỏ nhựa cách điện cao cấp, chịu nhiệt và chống va đập, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
- Tương thích rộng: Hoạt động hoàn hảo với nhiều dòng rơ le 14 chân như MY4, JZX-22F, HH54P...
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | CZY14A |
| Số chân cắm | 14 chân |
| Kiểu chân pin | Chân pin dẹt |
| Phương pháp lắp đặt | Thanh ray DIN / Lắp mặt (bắt vít) |
| Kiểu đấu nối | Bắt vít (Screw Terminal) |
| Thiết bị tương thích | Bộ định thời (Timer Relay), Rơ le trung gian |
| Dòng sản phẩm tương thích | JZX-22F(B)/4Z, JZX-22F/4Z, NJX-13FW(B)/4ZS, MY4, MY4N, HH54P |
| Nhiệt độ vận hành | -5 đến 40°C |
| Kích thước (WxHxD) | 30.5mm x 63mm x 26mm |
| Tiêu chuẩn | IEC |
Lợi ích khi sử dụng Đế rơ le CZY14A
- Tiết kiệm thời gian: Việc thay thế rơ le hỏng chỉ mất vài giây bằng cách rút rơ le cũ và cắm rơ le mới vào đế, không cần đấu nối lại dây.
- An toàn tuyệt đối: Đảm bảo các điểm kết nối được cố định chắc chắn, giảm thiểu rủi ro chập cháy do lỏng dây.
- Quản lý tủ điện khoa học: Giúp bố trí thiết bị gọn gàng trên thanh ray DIN, dễ dàng theo dõi và bảo trì.
Hướng dẫn lắp đặt và sử dụng
- Bước 1: Gắn đế rơ le CZY14A lên thanh ray DIN bằng cách nhấn nhẹ cho đến khi khớp khóa cố định. Hoặc sử dụng vít để bắt trực tiếp lên mặt phẳng tủ điện.
- Bước 2: Tiến hành đấu nối dây điện vào các cực bắt vít theo sơ đồ chân của rơ le tương ứng. Đảm bảo vít được siết chặt để tránh move điện.
- Bước 3: Cắm rơ le (ví dụ MY4 hoặc JZX-22F) vào đế, đảm bảo các chân pin dẹt khớp hoàn toàn với các lỗ cắm trên đế.
- Bước 4: Kiểm tra lại kết nối và cấp nguồn để vận hành hệ thống.
Sản phẩm sử dụng chung
Để tối ưu hóa hiệu suất, bạn nên kết hợp Đế rơ le CHINT CZY14A với các sản phẩm sau:
- Rơ le trung gian/thời gian: CHINT MY4, MY4N, JZX-22F.
- Phụ kiện lắp đặt: Thanh cài DIN (HYBT-01, PFP-100N), Chặn thanh cài (BIZ-07, BNL6).
- Kẹp giữ rơ le: NG102 để cố định rơ le chắc chắn hơn.
Ứng dụng thực tế
Đế rơ le CZY14A được ứng dụng rộng rãi trong:
- Tủ điều khiển PLC, tủ phân phối điện công nghiệp.
- Hệ thống tự động hóa nhà máy, dây chuyền sản xuất.
- Mạch điều khiển thời gian cho máy móc, hệ thống chiếu sáng, bơm nước.
- Các bảng điện điều khiển trong tòa nhà thông minh.
FAQ - Những câu hỏi thường gặp
1. Đế CZY14A có dùng được cho rơ le hãng khác không?
Có, miễn là rơ le đó có 14 chân pin dẹt và đúng kích thước chuẩn của dòng MY4/JZX, CZY14A hoàn toàn tương thích.
2. Sản phẩm này có hỗ trợ lắp trên thanh ray DIN 35mm không?
Có, CZY14A được thiết kế chuẩn để lắp vừa vặn trên các thanh ray DIN tiêu chuẩn công nghiệp.
3. Tại sao tôi nên chọn đế rơ le CHINT thay vì các loại không thương hiệu?
Sản phẩm CHINT đảm bảo chất lượng nhựa cách điện, độ chính xác của chân pin và đạt chuẩn IEC, giúp hệ thống vận hành an toàn và bền bỉ hơn.
4. Cách phân biệt đế CZY14A chính hãng?
Sản phẩm chính hãng có logo CHINT rõ nét, nhựa bóng mịn, các cực vít chắc chắn và có đầy đủ CO/CQ khi mua tại AUT VN.
5. Tôi có thể lắp CZY14A trên mặt phẳng mà không có thanh ray không?
Hoàn toàn được, sản phẩm có sẵn các lỗ bắt vít để cố định lên mặt phẳng.
6. Đế này có chịu được nhiệt độ cao không?
Sản phẩm hoạt động ổn định trong khoảng -5 đến 40°C, phù hợp với đa số môi trường tủ điện tại Việt Nam.
7. CZY14A có đi kèm rơ le không?
Không, đây là sản phẩm đế rơ le (socket), rơ le sẽ được mua rời tùy theo nhu cầu sử dụng của bạn.
8. AUT VN có cung cấp hóa đơn VAT cho sản phẩm này không?
Có, AUT VN cam kết xuất hóa đơn VAT và cung cấp đầy đủ CO/CQ cho mọi đơn hàng.
9. Thời gian giao hàng tại TP.HCM là bao lâu?
Thông thường từ 1-2 ngày làm việc tùy vào số lượng đơn hàng.
10. Nếu tôi mua số lượng lớn có được chiết khấu không?
Có, AUT VN luôn có chính sách giá cạnh tranh cho khách hàng dự án và đại lý.
