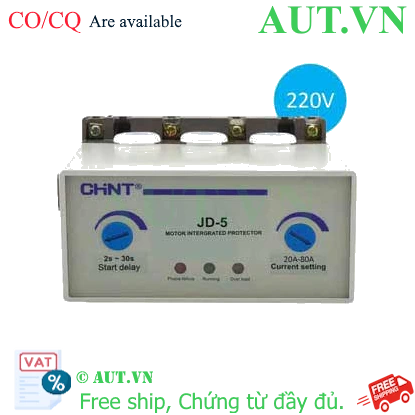

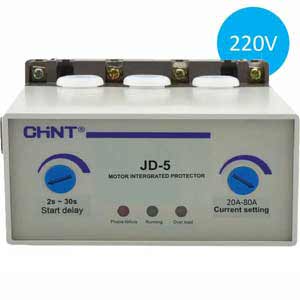

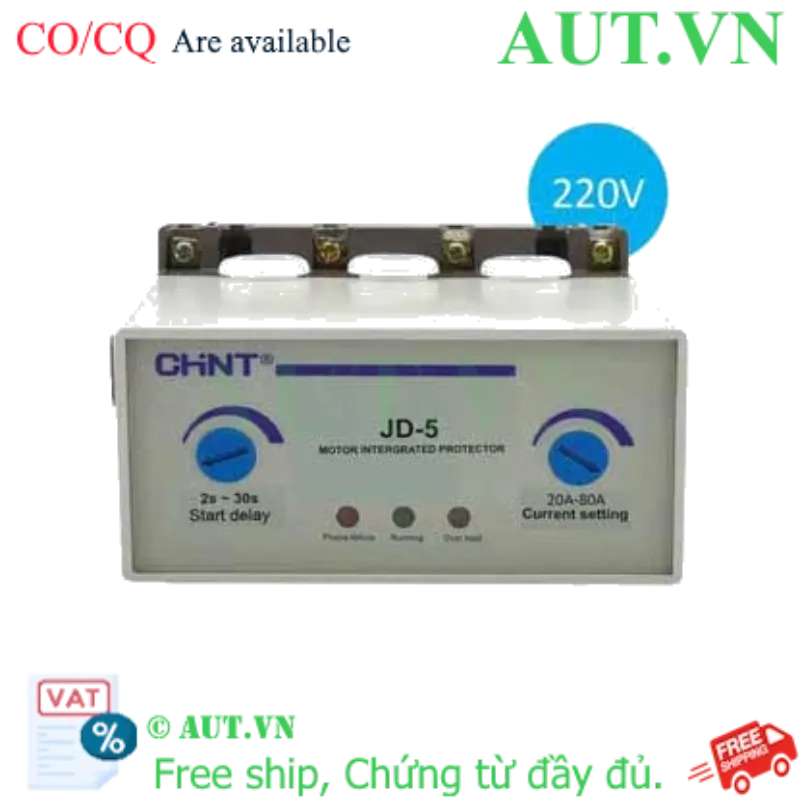

Rơ le Bảo vệ Motor CHINT JD-5 (20A-80A) | Chống Mất Pha, Quá Dòng, AC220V

Thương hiệu: CHINT chính hãng (Phân phối bởi AUT VN)
Dải dòng định mức: 20A - 80A (Lý tưởng cho motor công suất trung bình và lớn)
Điện áp điều khiển: 220VAC (Ổn định, dễ lắp đặt)
Chức năng bảo vệ kép: Chống mất pha (Phase loss) và chống quá dòng (Overcurrent)
Tiếp điểm đầu ra: SPST-NC (Ngắt mạch an toàn tức thì)
Thiết kế: Chuẩn thanh ray DIN Rail, đèn LED hiển thị trạng thái trực quan

nhà chế tạo: Chint

khả dụng: Trong kho

SKU: JD-5 20A-80A AC220V

Tải xuống mẫu

Giá cũ: 428.250 ₫

Giá bán: 342.600 ₫

Giới thiệu Rơ le bảo vệ motor CHINT JD-5 (20A-80A)

Trong vận hành công nghiệp, động cơ điện được ví như "trái tim" của hệ thống sản xuất. Tuy nhiên, các sự cố như mất pha hoặc quá dòng là những nguyên nhân hàng đầu dẫn đến việc cháy cuộn dây, gây hư hỏng hoàn toàn motor và làm đình trệ sản xuất. Rơ le bảo vệ motor CHINT JD-5 (20A-80A) là giải pháp bảo vệ tối ưu, được thiết kế để giám sát liên tục dòng điện và ngắt nguồn ngay lập tức khi phát hiện bất thường, giúp bảo vệ tài sản và duy trì sự ổn định cho hệ thống của bạn tại AUT VN.

Điểm nổi bật của thiết bị CHINT JD-5

Công nghệ bảo vệ kép thông minh: Tích hợp khả năng phát hiện mất pha và quá tải trong một thiết bị nhỏ gọn, giúp tối ưu không gian tủ điện.
Dải dòng điều chỉnh rộng: Khả năng tùy chỉnh linh hoạt từ 20A đến 80A, đáp ứng đa dạng các loại động cơ công suất lớn.
Độ bền công nghiệp cao: Sản xuất theo tiêu chuẩn IEC, vỏ nhựa chịu nhiệt cao cấp, hoạt động bền bỉ trong môi trường điện áp không ổn định.
Lắp đặt nhanh chóng: Thiết kế chuẩn thanh ray DIN rail, các đầu nối vít chắc chắn giúp việc đấu nối trở nên đơn giản và an toàn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	JD-5 (20A-80A)
Thương hiệu	CHINT
Điện áp điều khiển	220VAC (50Hz)
Dải cài đặt dòng điện	20A - 80A
Chức năng bảo vệ	Mất pha (Phase Loss), Quá dòng (Overcurrent)
Cấu hình tiếp điểm	SPST-NC (Thường đóng)
Thời gian trễ khởi động	2 - 30 giây (Có thể điều chỉnh)
Khả năng đóng cắt	5A tại 220VAC (Tải thuần trở)
Phương pháp Reset	Tự động reset khi cấp lại nguồn (De-energizing reset)
Tiêu chuẩn áp dụng	IEC Standard

Nguồn tham khảo: Chint Global Official

Lợi ích khi sử dụng Rơ le bảo vệ CHINT JD-5

Bảo vệ tối đa cho động cơ: Loại bỏ rủi ro cháy nổ do mất pha, giúp kéo dài tuổi thọ motor đáng kể.
Tiết kiệm chi phí: Giảm thiểu tối đa chi phí sửa chữa, quấn lại cuộn dây và tránh thời gian dừng máy ngoài ý muốn.
Giám sát trực quan: Hệ thống đèn LED cảnh báo giúp kỹ thuật viên phát hiện lỗi ngay lập tức để xử lý kịp thời.
Đầu tư hiệu quả: Chi phí cho một chiếc rơ le cực nhỏ so với thiệt hại khổng lồ nếu motor công suất lớn bị hỏng.

Hướng dẫn sử dụng và cài đặt (How-to)

Bước 1 - Lắp đặt: Gắn rơ le lên thanh ray DIN rail trong tủ điện điều khiển.
Bước 2 - Đấu nối: Cấp nguồn điều khiển 220VAC vào thiết bị. Đấu nối các pha của motor qua tiếp điểm của rơ le theo sơ đồ nguyên lý.
Bước 3 - Thiết lập dòng điện: Sử dụng núm xoay (Potentiometer) để cài đặt dòng bảo vệ (Khuyến nghị: cài bằng 1.1 lần dòng định mức motor).
Bước 4 - Cài đặt thời gian trễ: Điều chỉnh thời gian trễ khởi động để tránh rơ le ngắt nhầm do dòng điện khởi động tăng cao.
Bước 5 - Kiểm tra: Bật nguồn, quan sát đèn LED và vận hành thử tải để xác nhận thiết bị hoạt động ổn định.

Sản phẩm thường dùng chung (isRelatedTo)

Để hệ thống bảo vệ motor đạt hiệu quả cao nhất, bạn nên kết hợp CHINT JD-5 cùng:

Khởi động từ (Contactor) CHINT: Dùng để thực hiện việc đóng cắt nguồn điện chính cho motor.
Aptomat (MCCB/MCB) CHINT: Bảo vệ ngắn mạch và quá tải cho toàn bộ hệ thống.
Thiết bị đóng cắt và đèn báo: Giúp điều khiển và giám sát hệ thống từ xa.

Ứng dụng thực tế (Application)

Hệ thống bơm: Máy bơm nước công nghiệp, trạm bơm cấp nước đô thị.
Hệ thống thông gió: Quạt hút công nghiệp, hệ thống HVAC tòa nhà.
Dây chuyền sản xuất: Motor băng tải, máy nén khí, máy nghiền trong nhà máy.
Công nghiệp thực phẩm & dệt may: Các loại máy móc cần vận hành liên tục, ổn định.

FAQ - Câu hỏi thường gặp

1. Rơ le CHINT JD-5 (20A-80A) khác gì với các dải dòng thấp hơn?
Sự khác biệt nằm ở dải đo dòng điện. Model này chuyên dụng cho các motor công suất trung bình đến lớn có dòng làm việc từ 20A đến 80A.

2. Thiết bị này có bảo vệ được lỗi ngược pha không?
JD-5 tập trung vào mất pha và quá dòng. Để bảo vệ ngược pha, bạn nên sử dụng thêm rơ le bảo vệ thứ tự pha chuyên dụng.

3. Tôi nên cài đặt dòng bảo vệ là bao nhiêu để an toàn nhất?
Bạn nên cài đặt giá trị dòng bảo vệ cao hơn khoảng 10% (x1.1) so với dòng định mức ghi trên nhãn motor để tránh ngắt nhầm khi motor khởi động.

4. Tại sao đèn LED báo lỗi nhưng motor vẫn không ngắt?
Bạn cần kiểm tra lại việc đấu nối tiếp điểm SPST-NC của rơ le vào cuộn hút của Contactor. Nếu không đấu qua tiếp điểm này, rơ le chỉ báo lỗi chứ không thể ngắt nguồn motor.

5. Thời gian trễ khởi động có tác dụng gì?
Nó giúp rơ le "bỏ qua" dòng điện tăng vọt trong vài giây đầu khi motor khởi động, tránh tình trạng ngắt mạch sai do dòng khởi động cao.

6. Rơ le này có dùng được cho nguồn điện 380V không?
Rơ le dùng để bảo vệ motor 3 pha (380V), nhưng phần điện áp điều khiển của thiết bị này yêu cầu nguồn 220VAC.

7. Làm thế nào để reset rơ le sau khi xảy ra sự cố?
Thiết bị sử dụng cơ chế De-energizing reset. Bạn chỉ cần ngắt nguồn cấp cho rơ le rồi cấp lại để thiết bị tự khởi động lại quá trình giám sát.

8. Làm sao để biết sản phẩm tôi mua là hàng chính hãng tại AUT VN?
Sản phẩm chính hãng tại AUT VN luôn có tem nhãn rõ ràng, đầy đủ chứng chỉ CO/CQ và được áp dụng chính sách bảo hành chính hãng.

9. Thiết bị có chịu được môi trường bụi bẩn trong nhà máy không?
Có, với thiết kế vỏ nhựa công nghiệp đạt chuẩn, JD-5 hoạt động rất ổn định trong tủ điện. Tuy nhiên, cần đảm bảo tủ điện được đóng kín để tránh bụi bám quá dày.

10. Tuổi thọ của tiếp điểm rơ le là bao lâu?
Nhờ tuân thủ tiêu chuẩn IEC, tiếp điểm của CHINT có độ bền cơ học và điện cực rất cao, phù hợp cho các ứng dụng đóng ngắt liên tục trong công nghiệp.
